29

Глава 41.

Основная надпись чертежа

Основная надпись появляется и размещается на листах чертежа автоматически — поль!
зователю требуется лишь заполнить ее ячейки. В некоторые из них возможен полуавто!
матический ввод текста.

Так как основная надпись является частью оформления, изменение ее размеров или
структуры непосредственно в документе невозможно.

Чтобы задать для листа другую основную надпись, нужно присвоить ему оформление,
содержащее эту основную надпись.

Если листу необходимо задать нестандартную основную надпись, вам придется сначала
описать ее, включить в оформление, а затем присвоить это оформление документу.

41.1.

Заполнение основной надписи

Заполнение граф основной надписи ничем не отличается от ввода текста в ячейки обыч!
ной таблицы.

Существует три способа перехода в режим заполнения основной надписи:

▼

двойной щелчок левой кнопкой мыши по основной надписи,

▼

вызов команды

Заполнить основную надпись из ее контекстного меню,

▼

вызов команды

Вставка — Основная надпись.

В режиме заполнения основной надписи ее внешний вид изменяется — границы ячеек
отображаются с учетом заданных отступов текста.

Введите или отредактируйте текст в графах основной надписи.

Система предоставляет возможность полуавтоматического заполнения граф основной
надписи. После двойного щелчка мышью в любой графе штампа на экране появляется
меню, из которого можно выбрать нужную строку, или календарь, из которого можно
выбрать дату, или окно выбора текстового шаблона. Кроме того, возможен выбор кода
и наименования документа из специального диалога.

Перечисленные возможности подробно рассмотрены в следующих разделах.

Заполнив все графы основной надписи, нажмите кнопку

Создать объект или нажмите

комбинацию клавиш <Ctrl>+<Enter> для сохранения сделанных изменений и выхода из
режима работы с основной надписью.

Сведения, введенные в ячейки типа

Общий для документа, автоматически передаются

в другие ячейки этого на типа (в том числе на других листах). Типы ячеек задаются при
настройке основных надписей, входящих в оформления листов. Например, в оформле!
ниях, поставляемых вместе с системой, основные надписи настроены так, что обозначе!
ние изделия, введенное одном из листов, передается в Графы 26 и ячейки Обозначение
основных надписей на всех остальных листах.

Графы, текст в которых является стандартным (Разработал, Проверил и др.), недоступны
для ввода и редактирования.

Часть VI.

Создание чертежей

30

Различающуюся информацию необходимо ввести на каждом листе.

Графы Количество листов и Номер листа заполняются автоматически и недоступны для
редактирования. При необходимости вы можете задать предопределенное количество
листов, а также отключить автоопределение номера листа (см. раздел 40.5 на с. 27).

41.1.1.

Пользовательское меню

Пользовательское меню появляется при двойном щелчке на любой графе, в которую
нужно вводить фамилию. Оно включает команды

Разработчики, Технологи и Нор

моконтроль, каждая из которых содержит подменю — список фамилий (рис. 41.1).
Выбранная в этом списке фамилия автоматически размещается в графе основной над!
писи. Если фамилия длинная, произойдет автоподбор ширины букв, и текст будет зани!
мать только отведенное ему место.

Структура меню, показанного на рис. 41.1 и содержание его строк хранятся в специаль!
ном файле пользовательского меню Grарhic.рmn. Этот файл поставляется вместе с сис!
темой и при ее установке размещается в подкаталоге \Sys главного каталога КОМПАС!
3D V8. Вы можете модифицировать этот файл, внеся в него какие!либо строки или раз!
делы меню или добавив в существующие разделы фамилии сотрудников вашего пред!
приятия. После этого при вызове пользовательского меню в его строках будут отражены
внесенные вами изменения.

По двойному щелчку мыши в графах Масштаб и Литеры появляются соответствующие
пользовательские меню. Состав этих меню также хранится в файле Grарhic.рmn и может
быть изменен пользователем.

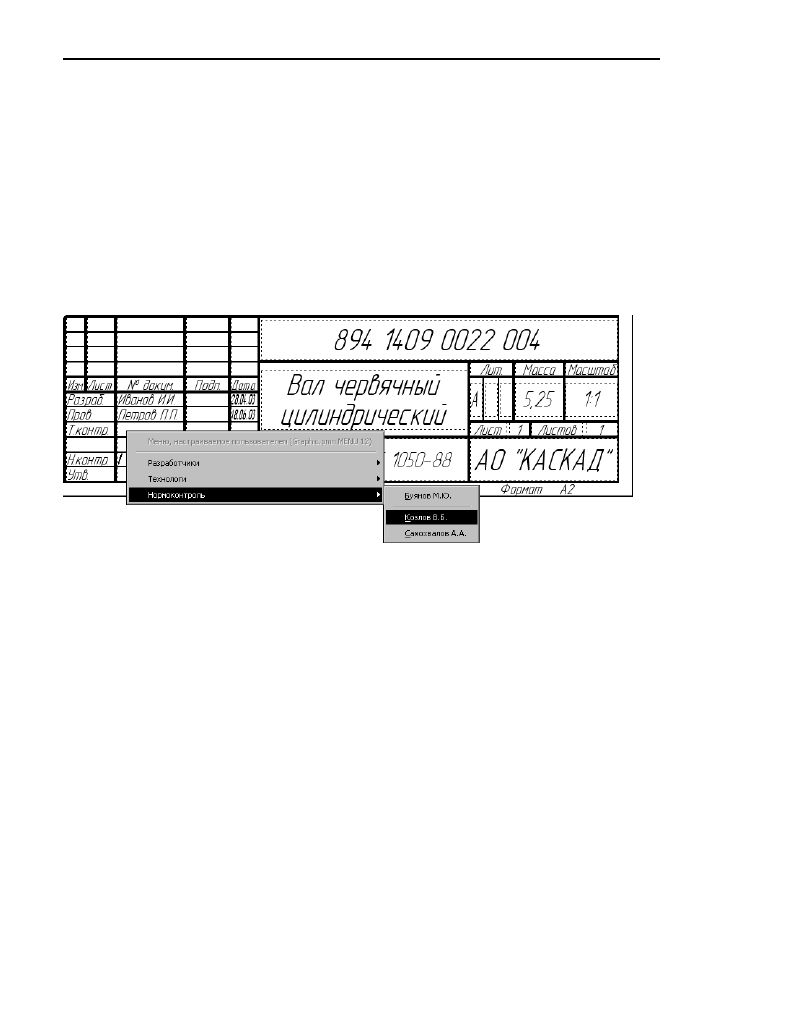

Рис. 41.1.  Пример выбора фамилии сотрудника отдела нормоконтроля при заполнении штампа

31

Глава 41. Основная надпись чертежа

41.1.2.

Дата

По двойному щелчку в любой графе, в которую нужно вводить дату, на
экране появляется диалог

Ввод даты (рис. 41.2). По умолчанию в нем

активна текущая дата. Вы можете выбрать другую дату, воспользовав!
шись списками годов, месяцев и чисел. После нажатия клавиши <Enter>
указанная дата будет автоматически размещена в соответствующей
графе штампа. Формат даты подчиняется настройкам Windows для
краткого формата вывода даты.

41.1.3.

Текстовые шаблоны

По двойному щелчку мыши в остальных графах основной надписи на экране появляется
окно Библиотекаря текстовых шаблонов

1

. Выберите из него нужный шаблон и нажмите

кнопку

Вставить в документ. Текст будет автоматически размещен в соответствующей

графе штампа. Подробно о работе с текстовыми шаблонами рассказано в разделе 62.9.6
на с. 172.

Если текст, который необходимо ввести в графу надписи, отсутствует среди текстовых
шаблонов, его нужно набрать вручную. Если есть вероятность, что такой текст придется
вводить еще несколько раз, включите режим, позволяющий автоматически сохранить
введенный в графу основной надписи текст в файле текстовых шаблонов. Для этого вы!
полните следующие действия.

1. Вызовите команду

Сервис — Параметры... — Система — Текстовый редактор —

Текстовые шаблоны.

2. В правой части появившегося диалога включите опцию

Сохранять введенный текст в

файле.

При необходимости укажите файл текстовых шаблонов для сохранения вводимых текс!
тов (по умолчанию система предлагает файл Grарhic.tdр).

3. Нажмите кнопку

OK, после чего настройка вступит в силу.

41.1.4.

Коды и наименования

Номенклатура конструкторских документов установлена ГОСТ 2.102–68. Согласно этому
стандарту каждому типу документа соответствуют определенные код и наименование.
При заполнении основных надписей КОМПАС!документов ввод этих кодов и наименова!
ний может быть автоматизирован.

Рис. 41.2.  Выбор даты

при заполнении
штампа

1. Если на вашем рабочем месте установлен Справочник Материалы и сортаменты либо Библиотека

материалов и сортаментов, то по двойному щелчку в графе, содержащей сведения о материале де!
тали, будет запускаться Справочник или Библиотека соотвественно.

Часть VI.

Создание чертежей

32

Для вставки кода и наименова!
ния служит команда

Вставить

Код и наименование... Она до!
ступна в меню

Вставка и в кон!

текстном меню в режиме запол!
нения основной надписи
документа.

После вызова команды

Код и

наименование... на экране по!
является диалог

Коды и на

именования (рис.41.3).

В этом диалоге перечислены ко!
ды и наименования документов,
сгруппированные в соответствии
с требованиями ГОСТ 2.102–68.

Слева от названия раздела в диалоге кодов и наименований находится значок «+». Что!
бы раскрыть раздел, следует щелкнуть по этому значку. Он сменится на «!». В перечне
появятся документы раздела.

Выберите нужный код и нажмите кнопку

ОК. Можно также дважды щелкнуть в ячейке

Код. Диалог закроется. Выбранный код будет вставлен в графу Обозначение, а соответс!
твующее ему наименование — в графу Наименование. Порядок вставки зависит от со!
держимого этих граф и определяется следующими правилами.

▼

Если графы пусты, в них вставляются код и наименование документа.

▼

Если в графах содержится произвольный текст, то код документа и его наименование
вставляются после этого текста.

▼

Если последние знаки в графе Обозначение составляют один из стандартных кодов, то
эти знаки удаляются. Вместо них вставляется выбранный код.

▼

Если последние знаки в графе Наименование составляют одно из стандартных наимено!
ваний документов, то эти знаки удаляются. Вместо них вставляется выбранное наимено!
вание документа.

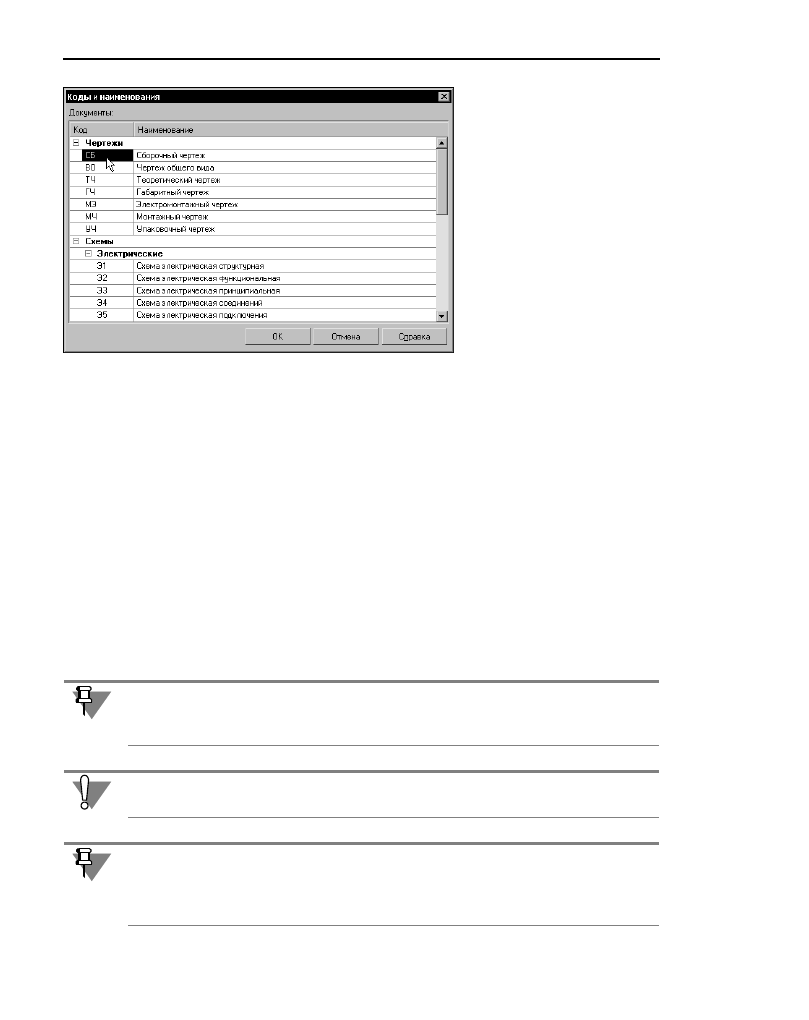

Рис. 41.3.  Диалог Коды и наименования

Указанная замена будет выполнена также, если после текста, совпадающего с одним из
стандартных кодов или наименований, в графе находилось любое количество знаков
«точка» или «пробел». Точки и пробелы при этом будут удалены.

Автоматическая вставка кода и наименования производится в ячейки типа Наименова
ние изделия и Обозначение документа.

Содержимое диалога

Коды и наименования определяется файлом кодов и наимено!

ваний — graphic.kds. По умолчанию он находится в подпапке \Sys главной папки систе!
мы. Формат файла — текстовый, поэтому при необходимости файл graphic.kds может
быть открыт и отредактирован в любом текстовом редакторе.
