Затем укажите две точки (

т1 и т2), ограничивающие участок кривой, который следует

удалить.

Если кривая замкнута, необходимо указать точку внутри удаляемого участка.

34.3.

Выравнивание по границе

Выравнивание объектов по границе — продление объектов до границы выравнивания
или усечение по ней

Выравнивание может потребоваться при построении изображений тел вращения, напри!
мер, как на рис. 34.3, а также во многих других случаях.

Чтобы выровнять объекты, вызовите команду

Выровнять по границе.

Укажите границу выравнивания.

Укажите объекты, которые должны быть выровнены.

Использовать в качестве границы можно любые геометрические объекты, а выравнивать
по границе — любые, кроме вспомогательных прямых. Если объект пересекается с гра!
ницей выравнивания несколько раз, то учитываются все пересечения (как показано на
рис. 34.4).

Если указанная точка не принадлежит выбранной кривой, то положение границ участка
будет определяться проекциями указанных точек на кривую. Для точного позициониро!
вания курсора воспользуйтесь привязками (см. раздел 8.2 на с. 74).

Рис. 34.2.  Усечение объектов по двум точкам

Кривые Безье и NURBS могут быть только усечены по границе, продление их с помощью
команды выравнивания невозможно.

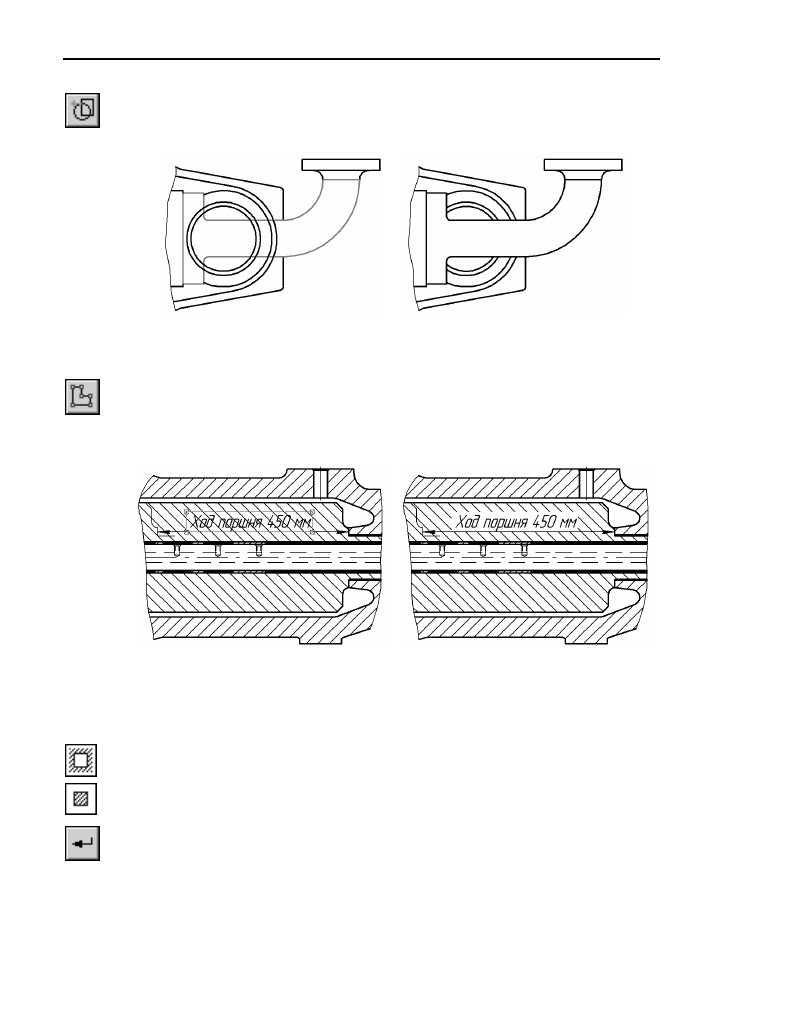

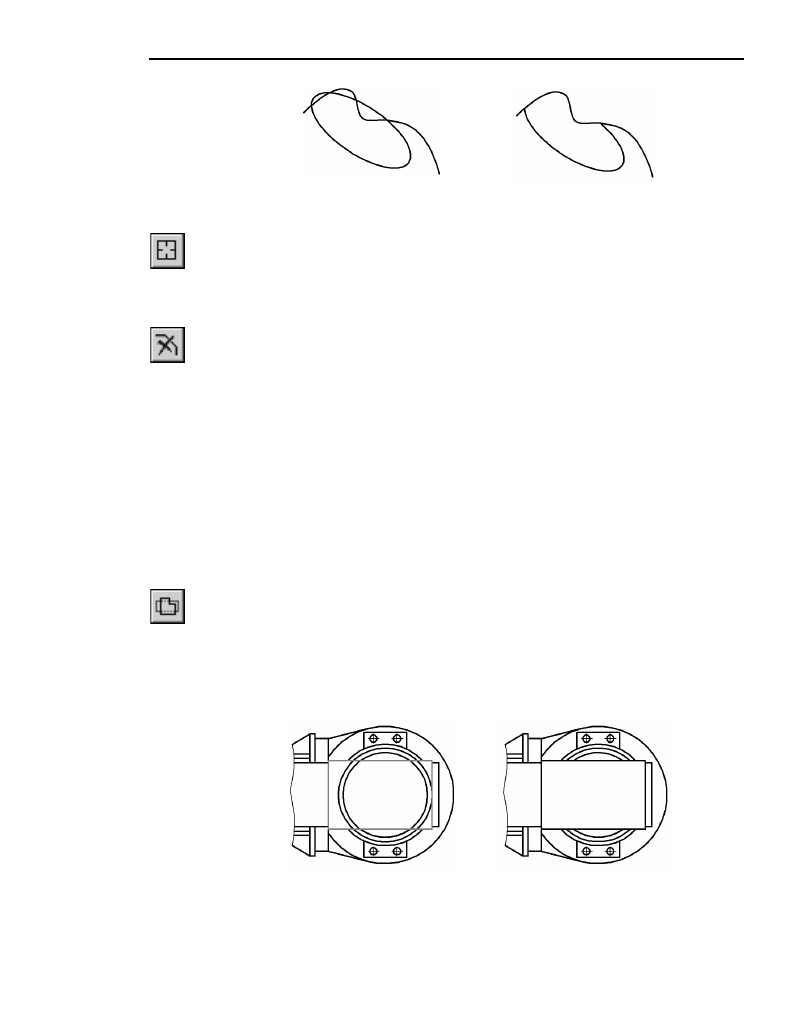

а)

б)

Рис. 34.3.  Выполнение выравнивания: а) исходное изображение, б) результат операции

247

Глава 34 Удаление частей объектов

Чтобы перейти к выравниванию по другой границе, нажмите кнопку

Указать заново и

выберите новую границу.

34.4. Удаление фасок и скруглений

Чтобы удалить отрезок или дугу, соединяющие концы двух других объектов, и продол!
жить эти объекты до точки их пересечения, вызовите команду

Удалить фаску/скруг

ление.

Укажите фаску или скругление, подлежащие удалению. Если объекты, которые соединя!
ет указанный отрезок или дуга, можно перестроить, продолжив их до точки пересечения,
то фаска или скругление будут удалены.

34.5.

Очистка области

При разработке чертежной документации (особенно сборочных и компоновочных черте!
жей) изображения деталей зачастую накладываются друг на друга. Естественно, что не!
видимые линии контуров деталей не должны изображаться в документе. Однако удале!
ние их поодиночке — долгая и утомительная работа, автоматизировать и заметно
ускорить которую можно с использованием команды

Очистить область.

Итак, чтобы удалить все объекты, находящиеся внутри или снаружи от некоторой грани!
цы, вызовите команду

Очистить область.

Система ожидает указания границ областей для очистки.

Если в документе имеются замкнутые геометрические объекты (окружности, много!
угольники, контуры и т.п.), все изображение внутри которых необходимо удалить, ука!
жите их (рис. 34.5).

а)

б)

Рис. 34.4.   Выполнение выравнивания а) исходное изображение, б) результат операции

а)

б)

Рис. 34.5.  Использование замкнутого геометрического объекта в качестве границы для

очистки области: а) выбор объекта (показан серым цветом), б) результат операции

Часть V.

Редактирование

248

Если граница очищаемой области состоит из участков нескольких пересекающихся кри!
вых (рис. 34.6), укажите ее путем обхода по стрелке. Для этого нажмите кнопку

Обход

границы по стрелке. Дальнейший порядок действий описан в разделе 19.1.2 на с. 140.

Если границей очищаемой области является ломаная, не совпадающая полностью ни с
одним из имеющихся контуров (рис. 34.7), сформируйте ее вручную. Для этого нажмите
кнопку

Ручное рисование границ. Дальнейший порядок действий описан в

разделе 19.1.1 на с. 139.

Вы можете указать для очистки сразу несколько расположенных в разных местах облас!
тей с границами, заданными различными способами.

По умолчанию удаляются геометрические объекты, расположенные внутри указанной
границы. При этом в группе

Режим на Панели свойств активен переключатель Удалять

объекты внутри границ. Если же эти объекты требуется оставить, а все остальные уда!
лить, активизируйте переключатель

Удалять объекты снаружи от границ.

После того, как границы областей указаны, нажмите для их очистки кнопку

Создать

объект.

Применяя команду очистки области, необходимо иметь в виду следующие особенности
ее работы.

а)

б)

Рис. 34.6.  Граница для очистки области, состоящая из участков нескольких объектов:

а) выбор объектов (показаны серым цветом), б) результат операции

а)

б)

Рис. 34.7.  Использование временной ломаной линии в качестве границы области очистки:

а) формирование ломаной, б) результат операции

249

Глава 34 Удаление частей объектов

▼

При выполнении команды удаляются (усекаются) объекты, расположенные в текущем
виде на текущем и активных слоях. О видах и слоях рассказано в Томе II (главы 42–44).

▼

Если в числе объектов, частично попавших в область для очистки, есть эквидистанта, то
она удаляется полностью.

▼

Если в числе объектов, частично попавших в область для очистки, есть объекты оформ!
ления (линии!выноски, обозначения баз, допусков формы и т.п.), то в большинстве слу!
чаев они удаляются полностью. Размеры имеют следующую особенность: они не удаля!
ются, если в области для очистки оказалась размерная надпись. Благодаря этому можно
получать изображения, показанные на рис. 34.7.

▼

Вспомогательные прямые, попавшие в область для очистки, остаются без изменений.

34.6.

Удаление частей объектов оформления
и библиотечных макроэлементов

Команды усечения кривых, выравнивания по границе и очистки области можно приме!
нять к размерами и обозначениям, а также к изображениям, вставленным из библиотек.
На рис. 34.8 приведены примеры редактирования некоторых из перечисленных объек!
тов.

Однако следует иметь в виду, что удаленные таким образом геометрические примитивы
(или их части) на самом деле лишь становятся временно невидимыми. После первого же
перестроения объект оформления или библиотечный макроэлемент вновь будет отобра!
жен полностью.

34.7.

Очистка фона

Согласно стандарту, при недостатке места для стрелок и надписей допускается преры!
вать контурные, выносные, центровые и осевые линии, а также штриховку.

Как было показано выше, это можно сделать, используя команды

Усечь по двум точ

кам (рис. 34.2, 34.8, а) и Очистить область (рис. 34.6).

а)

б)

Рис. 34.8.  Удаление части изображения:

а) выносной линии размера, б) крепежного элемента (шпильки)
