Однако гораздо более удобно применять очистку фона — автоматическое прерывание
штриховок и линий при пересечении их со следующими объектами:

▼

текст на чертеже,

▼

стрелки, надписи и знаки в составе:

▼

размеров,

▼

обозначений шероховатости,

▼

обозначений баз,

▼

линий!выносок,

▼

обозначений клеймения,

▼

обозначений маркировки,

▼

обозначений изменений,

▼

обозначений позиций,

▼

допуска формы,

▼

обозначений линий разреза,

▼

обозначений стрелок взгляда,

▼

обозначений выносных элементов.

Чтобы включить очистку
фона в текущем документе,
вызовите команду

Сервис –

Параметры... – Текущий
документ – Перекрываю
щиеся объекты. В появив!
шемся диалоге (рис. 34.9)
включите опцию

Преры

вать штриховки и линии...

После этого станет доступно
поле

Зазор. В нем вы може!

те задать величину зазора –
ширину поля вокруг пере!
крывающих объектов, внут!
ри которого не будут отоб!
ражаться перекрываемые
объекты.

Настройка, сделанная в данном диалоге, будет применена ко всем существующим и
вновь создаваемым в текущем документе текстам, размерам и обозначениям.

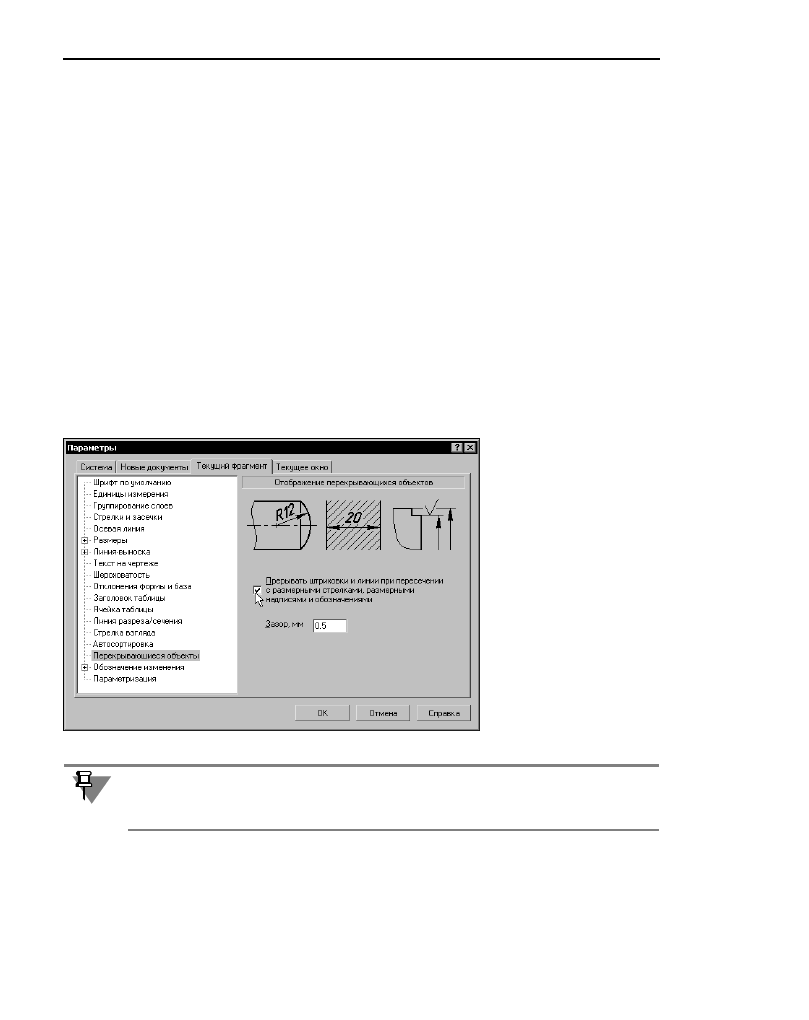

Рис. 34.9.  Настройка отображения перекрывающихся объектов

Установленная величина зазора не влияет на габариты очищаемого поля вокруг текстов.
Эти габариты определяются системой автоматически. Они пропорциональны высоте
символов текста.

251

Глава 34 Удаление частей объектов

При необходимости для любого из них можно выключить очистку
фона, вызвав команду

Очистить фон из контекстного меню

(рис. 34.10) или из меню

Сервис.

Если очистка в текущем документе отключена, эта команда позволя!
ет включить очистку фона вокруг нужных объектов.

Чтобы включить очистку фона во всех новых документах, вызовите команду

Сервис —

Параметры... — Новые документы — Графические документы — Перекрываю
щиеся объекты. На экране появится диалог, аналогичный показанному на рис. 34.9.
Настройте отрисовку перекрывающихся объектов, как описано выше.

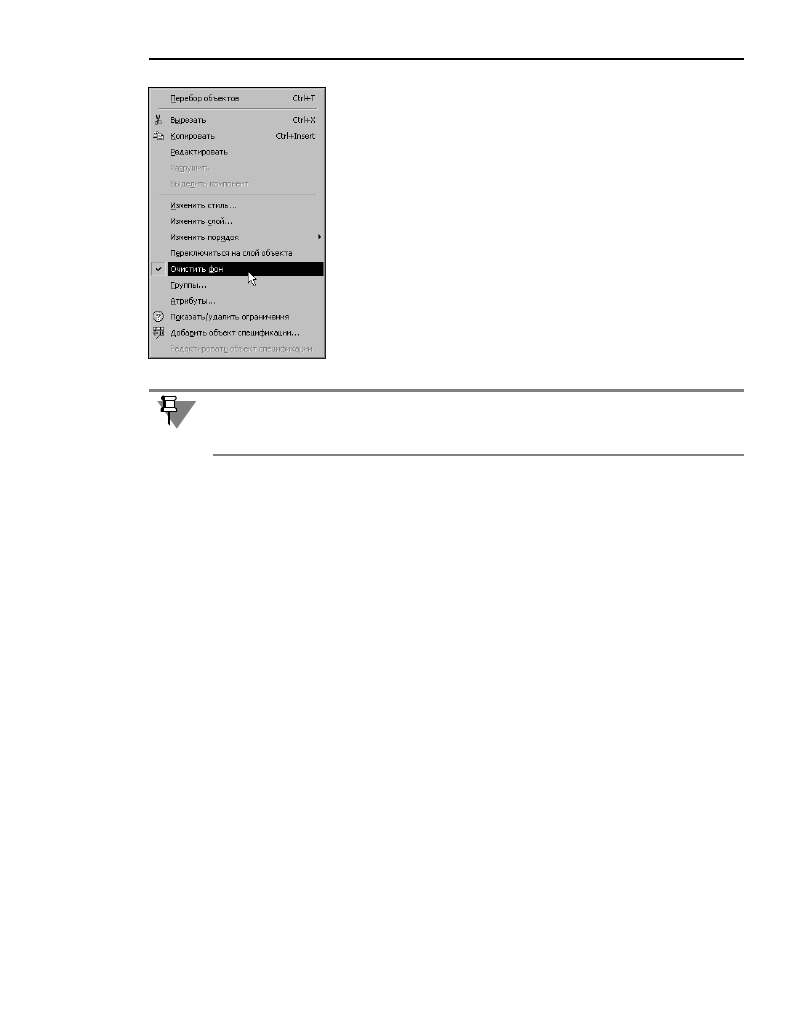

Рис. 34.10.

Объект, очистка фона которого включалась или выключалась индивидуально (командой
Очистка фона), уже не подчиняется включению и выключению очистки в диалоге на!
стройки отображения перекрывающихся объектов.

252

Глава 35.

Удаление объектов

Помимо команд ввода и редактирования объектов, КОМПАС!3D V8 имеет широкий набор
средств удаления.

Проще всего удалить объект, выделив его и нажав клавишу <Delete>. Способы выделе!
ния геометрических объектов описаны в разделе 8.5 на с. 87, видов — в Томе II
(раздел 43.4 на с. 40).

Удалить только что созданный объект можно, вызвав команду

Отменить (см. раз!

дел 8.4 на с. 87) сразу после его создания.

Если при удалении допущена ошибка, воспользуйтесь командой отмены.

35.1.

Удаление вспомогательных объектов

В процессе работы над чертежом конструктор часто использует различные вспомога!
тельные построения (аналог построений в тонких линиях на кульмане).

В КОМПАС!3D V8 предусмотрены различные варианты построения бесконечных пря!
мых. Стиль линии, используемый для них, — Вспомогательная, изменение его невоз!
можно. Этот стиль можно назначить также любому геометрическому примитиву при со!
здании или редактировании. Кроме того, стиль Вспомогательная могут иметь точки
(именно он используется для точек по умолчанию).

При работе с фрагментом, чтобы очистить его от ставших ненужными вспомогательных
построений, вызовите команду

Редактор — Удалить — Вспомогательные кривые и

точки. Все кривые и точки, имеющие стиль Вспомогательная, будут удалены из фраг!
мента.

При работе с чертежом после вызова команды

Редактор — Удалить — Вспомогатель

ные кривые и точки на экране появляется подменю, включающее команды В теку
щем виде и Во всех видах. Таким образом вы можете удалить объекты вспомогатель!
ного стиля только из текущего вида или сразу изо всех видов чертежа.

35.2.

Удаление всех объектов документа

Чтобы удалить сразу все содержимое документа, вызовите команду

Редактор —

Удалить — Все.

После этого на экране появится предупреждение о невозможности отмены операции.
Чтобы подтвердить удаление, нажмите кнопку

Да.

Будьте внимательны при выделении и последующем удалении макроэлементов, групп,
вставок фрагментов и других сложных объектов. На экране могут не отображаться неко!
торые входящие в сложный объект примитивы (например, расположенные на выклю!
ченных слоях — см. Том II, раздел 44.1 на с. 44), поэтому возможно случайное удаление
нужных элементов.

253

Глава 35 Удаление объектов

Если удаление всех объектов документа все!таки было ошибочным, то единственным
способом восстановить содержимое документа, имевшееся после предыдущей записи
на диск, будет его закрытие без сохранения на диске и повторное открытие.

35.3.

Удаление объектов оформления

Для удаления таких объектов оформления чертежа, как основная надпись, технические
требования и знак обозначения шероховатости неуказанных поверхностей, служат сле!
дующие команды из меню

Редактор — Удалить: Содержимое основной надписи,

Технические требования, Неуказанную шероховатость.

Восстановить содержимое основной надписи (данные, введенные вручную в ячейки ос!
новной надписи), невозможно. Поэтому после вызова соответствующей команды на эк!
ране появляется диалог!предупреждение, в котором можно подтвердить удаление или
отказаться от него.
