Часть V.

Редактирование

242

ный угол относительно центра поворота, а характерные точки, не попавшие в рамку вы!
деления, остались на прежнем месте.

Элементы, не попавшие в рамку выделения, не редактируются.

32.4.

Деформация масштабированием

Чтобы выполнить деформацию объектов масштабированием, вызовите команду

Де

формация масштабированием.

Укажите объекты для деформации.

Введите в соответствующие поля на Панели значения коэффициентов масштабирования
в направлении осей координат (вы можете ввести разные значения коэффициента мас!
штабирования по осям).

Задайте точку центра масштабирования.

После этого будет выполнено перестроение объектов.

Деформация объектов масштабированием происходит по следующему правилу.

Элементы, полностью попавшие в рамку выделения, будут просто промасштабированы
с заданным коэффициентом относительно центра масштабирования.

Элементы, частично попавшие в рамку выделения, будут отредактированы таким обра!
зом, чтобы координаты их характерных точек, попавших в рамку выделения, изменились
относительно центра масштабирования в соответствии с заданными коэффициентами,
а характерные точки, не попавшие в рамку выделения, остались на прежнем месте.

Элементы, не попавшие в рамку выделения, не редактируются.

а)

б)

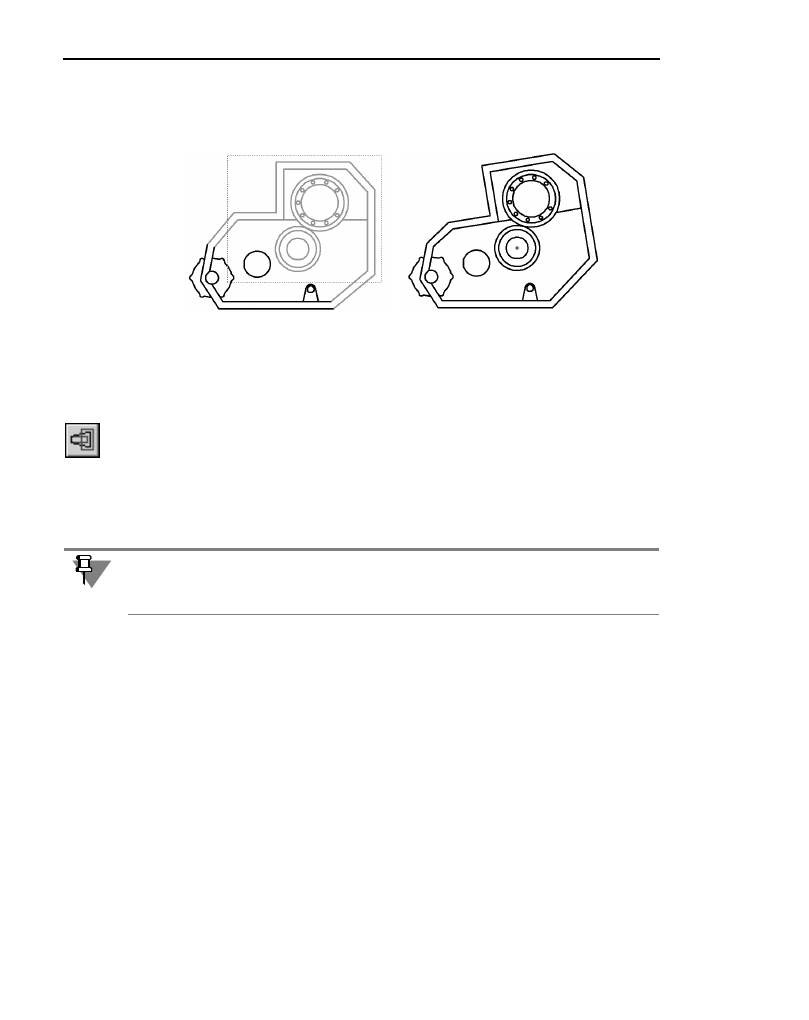

Рис. 32.2.  Выполнение деформации поворотом:

а) выбор объектов (выделенные объекты показаны серым цветом), б) результат операции

Ввод масштаба по оси Y невозможен, если среди выделенных объектов есть окружности
или дуги окружностей. В этом случае выполнение операции производится со значением
масштаба по оси Y, равным масштабу по оси X.

243

Глава 32 Деформация

а)

б)

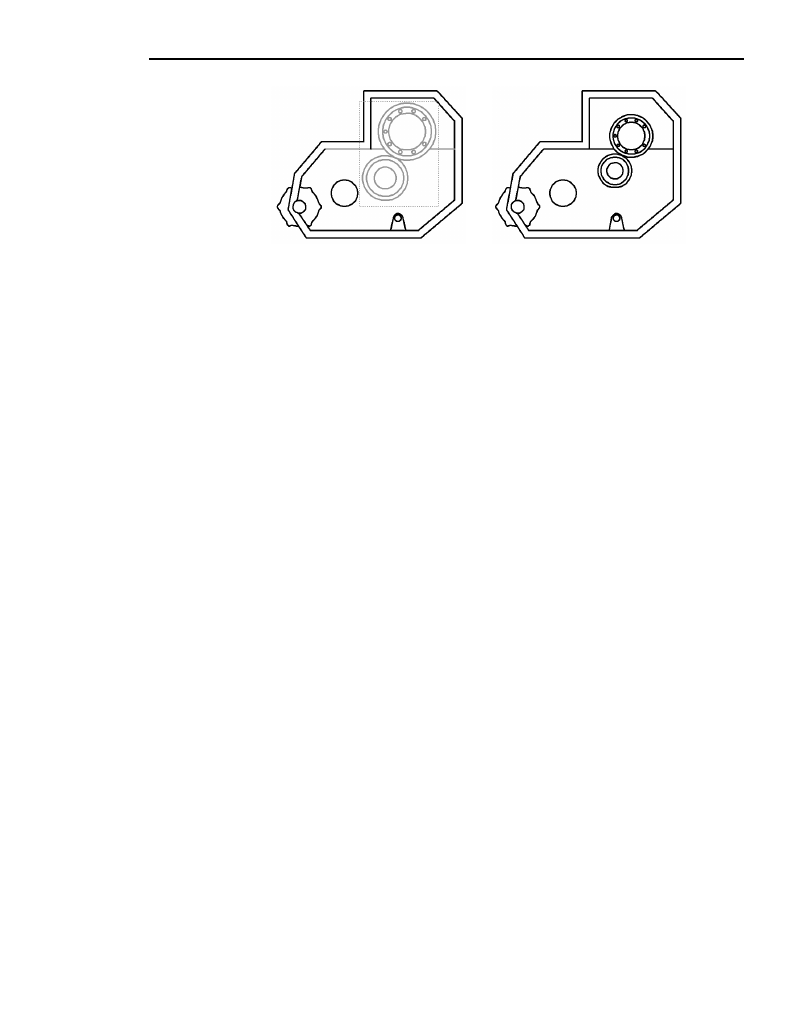

Рис. 32.3.  Выполнение деформации масштабированием: а) выбор объектов (выделенные

объекты показаны серым цветом), б) результат операции

244

Глава 33.

Разбиение объектов на части

Команды разбиения могут быть применены к любым кривым, кроме эквидистант и вспо!
могательных прямых.

33.1.

Разбить кривую на две части

Чтобы разбить объект в какой!либо точке на две части, вызовите команду

Разбить кри

вую.

Укажите кривую.

Если кривая не замкнута, то для разбиения ее на две части требуется задание одной точ!
ки

т1.

Если кривая замкнута, то для ее разбиения необходимо задать точки

т1 и т2.

33.2.

Разбить кривую на несколько равных частей

Чтобы разбить объект на несколько равных частей, вызовите команду

Разбить кривую

на N частей.

Введите количество участков, на которые нужно разбить кривую, в соответствующее по!
ле на Панели свойств. Затем укажите кривую для разбиения.

Если кривая замкнута, необходимо задать начальную точку для разбиения.

Если точки, указанные при выполнении команд, не принадлежат выбранным кривым, то
положение точек разбиения будет определяться проекциями указанных точек на кривую.
Для точного позиционирования курсора воспользуйтесь привязками (см. раздел 8.2 на
с. 74).

245

Глава 34.

Удаление частей объектов

Иногда при редактировании чертежа требуется удалить не весь элемент, а только какую!
либо его часть. В этих случаях удобно применять специальные команды усечения объек!
тов, а также команды удаления области, фаски/скругления и команду выравнивания по
границе.

34.1.

Усечение кривых

Чтобы удалить часть объекта, ограниченную точками пересечения его с другими объек!
тами (усечь объект), вызовите из меню команду

Усечь кривую.

Усекать можно любые геометрические объекты за исключением эквидистант и вспомо!
гательных прямых.

По умолчанию удаляется тот участок кривой, который указан курсором. При этом в груп!
пе

Режим на Панели свойств активен переключатель Удалять указанный участок. Ес!

ли же требуется удалить внешние по отношению к указанному участки кривой, активи!
зируйте переключатель

Оставить указанный участок. Так, на рис. 34.1, б для усечения

обеих прямых были указаны те их участки, которые лежали внутри окружности. Однако
верхняя прямая была выбрана в режиме оставления указанного участка, а нижняя — в
режиме удаления.

Установив нужный режим, укажите нужный участок кривой.

34.2.

Усечение кривых по указанным точкам

Чтобы удалить часть объекта, ограниченную двумя произвольно заданными точками,
вызовите команду

Усечь кривую двумя точкам.

Усекать по точкам можно любые геометрические объекты за исключением эквидистант
и вспомогательных прямых.

По умолчанию удаляется участок кривой, заключенный между указанными точками (ес!
ли объект не замкнут) или участок, указанный курсором (если объект замкнут). При этом
в группе

Режим на Панели свойств активен переключатель Удалять указанный учас

ток. Если же требуется удалить внешние по отношению к указанному участки кривой, ак!
тивизируйте переключатель

Оставить указанный участок

Установив нужный режим, укажите курсором усекаемый геометрический объект.

а)

б)

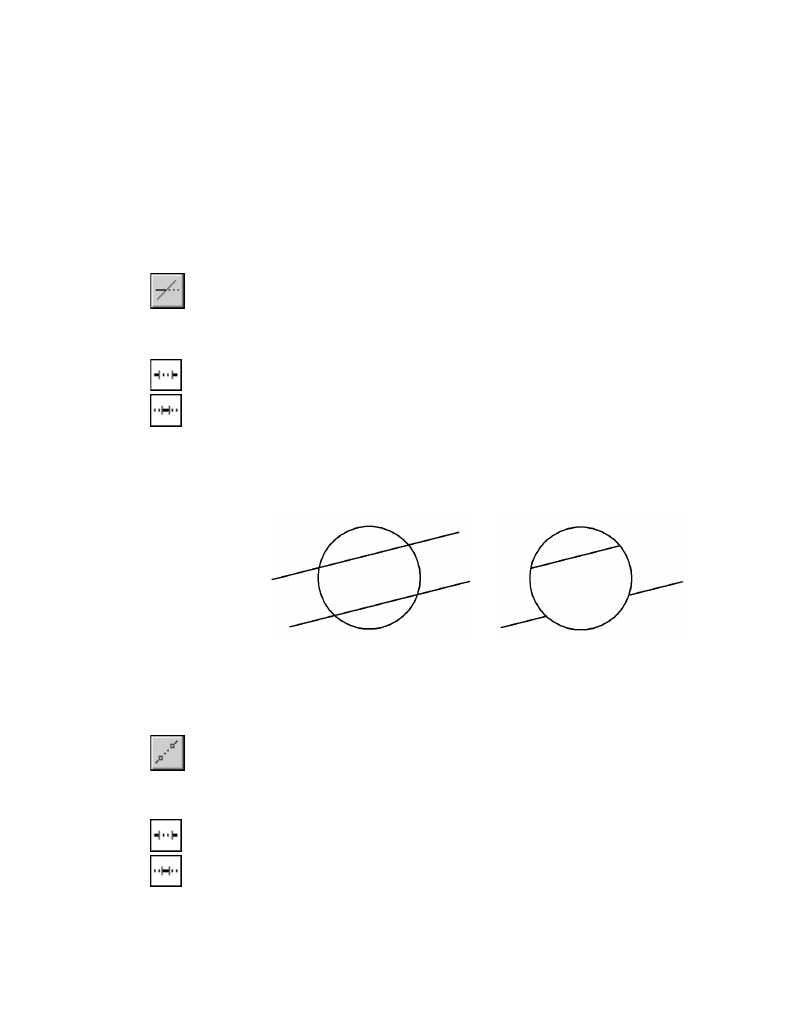

Рис. 34.1.  Усечение отрезков: а) исходное изображение, б) результат выполнения команды
