Часть V.

Редактирование

238

31.3.

Симметрия

Чтобы выполнить преобразование симметрии относительно прямой для выделенных
объектов, вызовите команду

Симметрия.

Задайте первую точку, принадлежащую оси симметрии (

т1).

▼

Если положение второй точки на оси (

т2) известно, задайте ее.

▼

Если известен угол наклона оси, (угол между ней и осью абсцисс текущей системы ко!
ординат) введите его в соответствующее поле на Панели свойств.

Управление исходными объектами описано в разделе 29.1.1 на с. 226.

31.3.1.

Указание существующей оси симметрии

Если в документе уже есть прямолинейный объект, являющийся осью симметрии выпол!
няемого преобразования, вы можете указать сам этот объект, а не точки, принадлежа!
щие ему. Для этого нажмите кнопку

 Выбор базового объекта и укажите курсором

нужный объект.

31.4.

Преобразование в NURBS

Преобразование в NURBS (нерегулярный рациональный В!сплайн) возможно для любо!
го геометрического объекта или текста. Такое преобразование может потребоваться для
последующего гибкого редактирования объекта перемещением его характерных точек.

Чтобы преобразовать геометрический объект или текст в NURBS, вызовите команду
Преобразовать в NURBS.

Укажите объект для преобразования.

Управление исходными объектами описано в разделе 29.1.1 на с. 226.

Результат преобразования текстов в кривые NURBS зависит от типа используемого
шрифта. Так, при обработке TrueType!шрифтов создаются контуры букв, а при обработ!
ке векторных шрифтов — наборы отрезков, составляющие буквы (рис. 31.5).

а)

б)

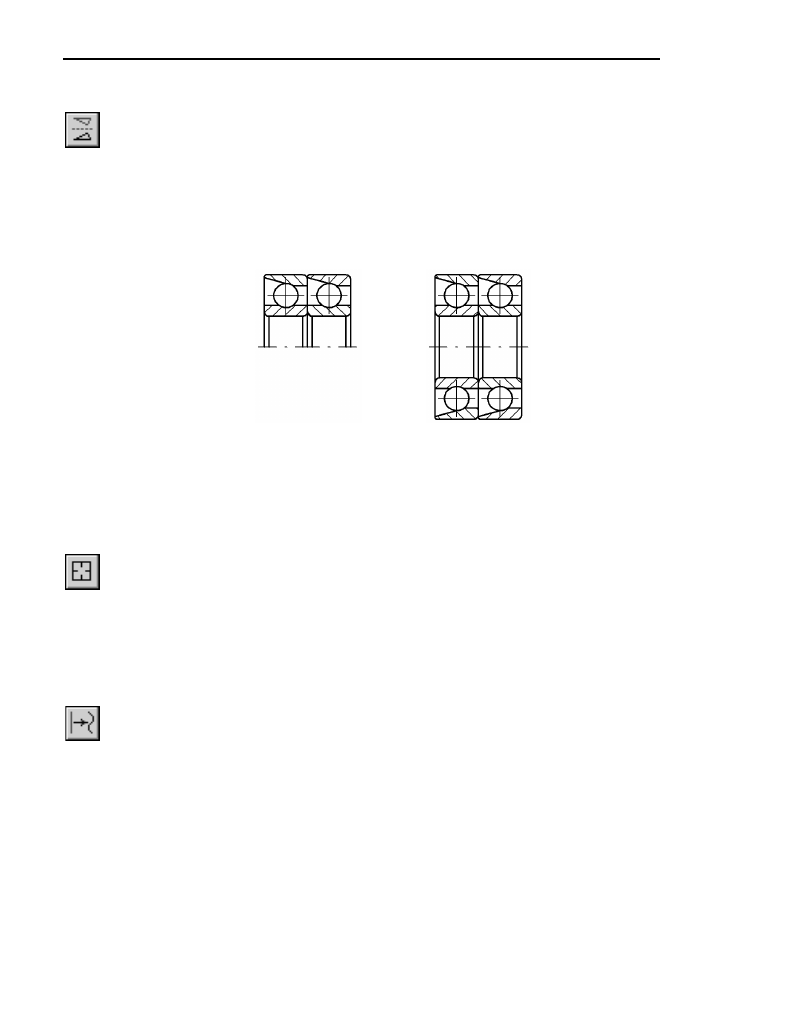

Рис. 31.4.  Преобразование симметрии: а) исходное изображение,

б) результат выполнения команды

239

Глава 31 Преобразования объектов

а)

б)

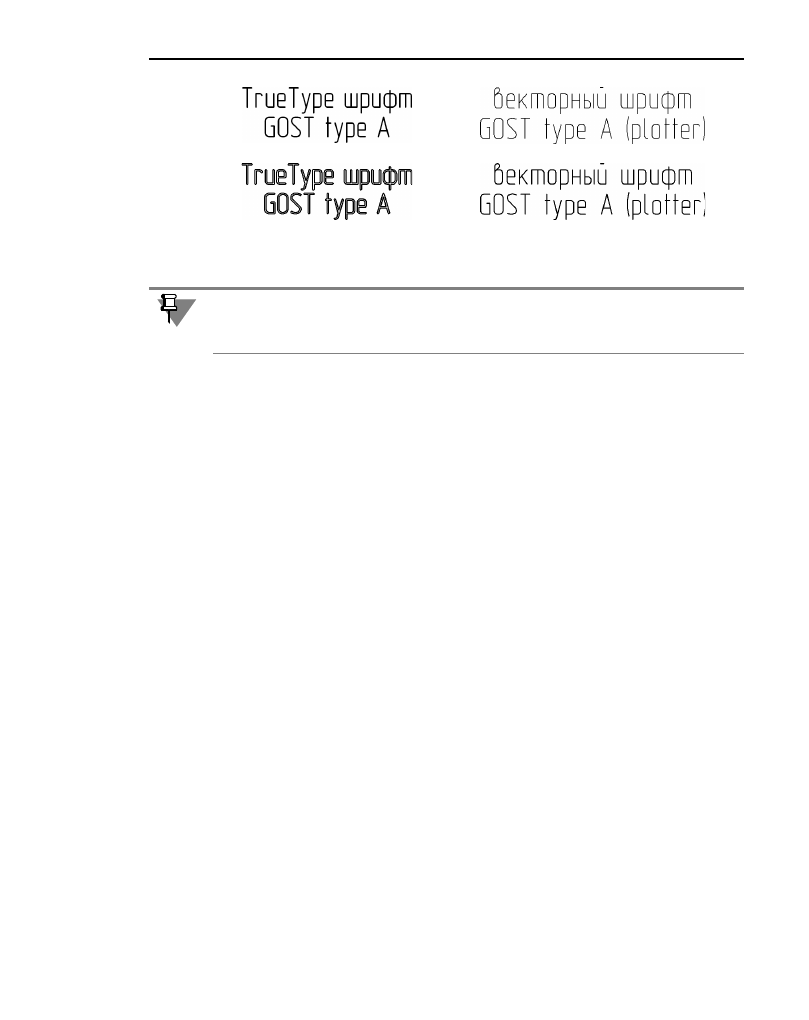

Рис. 31.5.  Преобразование текстов в NURBS: а) исходные объекты — тексты,

набранные TrueTypeшрифтом и векторным шрифтом, б) результаты преобразования

Некоторые объекты невозможно преобразовать в один NURBS без кратных точек. Ре!
зультатом преобразования таких объектов является контур, состоящий из нескольких
NURBS без кратных точек.

240

Глава 32.

Деформация

Команды деформации используются в случаях, когда необходимо сдвинуть, повернуть
или промасштабировать часть изображения таким образом, чтобы объекты, положение
характерных точек которых изменилось, не потеряли связь с неподвижными объектами.
То есть команды деформации позволяют редактировать элементы, не «разрывая» изоб!
ражение.

После вызова команды деформации система ожидает указания объектов, подлежащих
преобразованию (т.е. выделять объекты заранее, например, как для копирования, не
нужно). После того, как объекты выбраны, включается режим выполнения команды де!
формации. При этом изменяется набор элементов управления на Панели свойств.

Порядок указания объектов одинаков для всех трех команд. Он рассмотрен в
разделе 32.1. В остальных разделах описана последовательность действий при выпол!
нении деформации конкретного типа.

32.1.

Выбор объектов для деформации

Указание объектов для деформации производится с помощью прямоугольной рамки.

Укажите противоположные вершины рамки

т1 и т2. «Захваченные» объекты будут выде!

лены. Система перейдет в режим выполнения деформации.

Набор выделенных объектов можно изменить при помощи кнопок на Панели специаль!
ного управления.

Кнопка

Выделить новой рамкой позволяет сформировать рамку заново. После ее на!

жатия прежнее выделение отменяется и система вновь ожидает выделения объектов: на
Панели свойств появляются поля

т1 и т2. Вы можете указать вершины рамки заново.

Кнопка

Исключить/добавить объект позволяет снять выделение с объектов, попав!

ших в рамку. Для исключения объекта укажите его курсором. Повторное указание объ!
екта снова включает его в выделенную группу.

Пока кнопка

Исключить/добавить объект нажата, поля Панели свойств недоступны.

Закончив исключение или добавление объектов, отожмите кнопку, чтобы перейти к вы!
полнению деформации.

32.2.

Деформация сдвигом

Чтобы выполнить деформацию объектов сдвигом, вызовите команду

Деформация

сдвигом.

Укажите объекты для деформации.

Объект, изначально находившийся вне рамки, невозможно добавить к выделенным.

241

Глава 32 Деформация

▼

Если известно положение, которое должна занять после сдвига какая!либо точка изоб!
ражения, задайте ее в качестве базовой (

т1). Затем задайте новое положение этой

точки —

т2.

▼

Если известны смещения объектов в направлении осей текущей системы координат, вве!
дите их в соответствующие поля на Панели свойств.

Деформация объектов сдвигом происходит по следующему правилу.

▼

Элементы, полностью попавшие в рамку выделения, будут просто сдвинуты на заданное
расстояние.

▼

Элементы, частично попавшие в рамку выделения, будут отредактированы таким обра!
зом, чтобы их характерные точки, попавшие в рамку выделения, переместились на за!
данное расстояние, а характерные точки, не попавшие в рамку выделения, остались на
прежнем месте.

▼

Элементы, не попавшие в рамку выделения, не редактируются.

32.3.

Деформация поворотом

Чтобы выполнить деформацию объектов поворотом, вызовите команду

Деформация

поворотом.

Укажите объекты для деформации.

Задайте точку центра поворота.

▼

Если известно положение, которое должна занять после поворота какая!либо точка
изображения, задайте ее в качестве базовой (

т1). Затем задайте новое положение этой

точки —

т2.

▼

Если известен угол поворота объектов, введите его в соответствующее поле на Панели
свойств.

Деформация объектов поворотом происходит по следующему правилу.

▼

Элементы, полностью попавшие в рамку выделения, будут просто повернуты на задан!
ный угол относительно центра поворота.

▼

Элементы, частично попавшие в рамку выделения, будут отредактированы таким обра!
зом, чтобы их характерные точки, попавшие в рамку выделения, повернулись на задан!

а)

б)

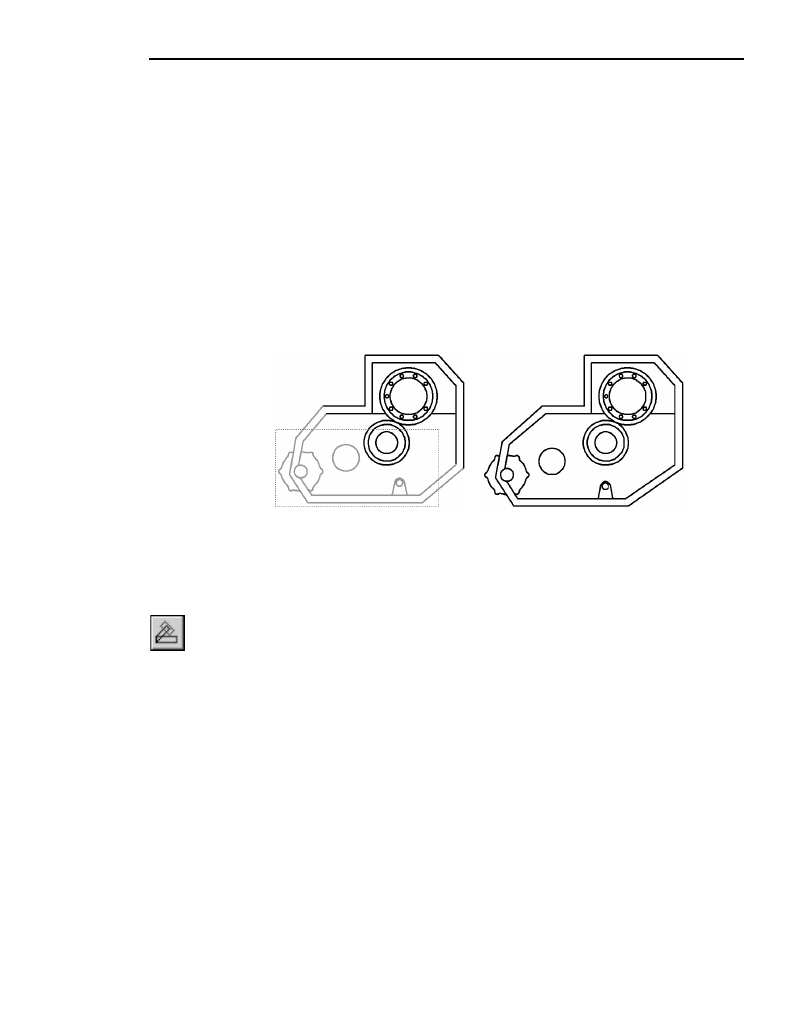

Рис. 32.1.  Выполнение деформации сдвигом:

а) выбор объектов (выделенные объекты показаны серым цветом), б) результат операции
