Завершив ввод и форматирование текстов в полях, нажмите кнопку

OK диалога.

27.3.2. Настройка отрисовки знака шероховатости

Чтобы изменить отрисовку обозначения шероховатости поверхности, активизируйте
вкладку

Параметры Панели свойств. Расположенные на ней элементы управления рас!

смотрены в таблице 27.1.

27.3.3. Настройка умолчательных параметров

обозначения шероховатости

Вы можете настроить структуру и умолчательные параметры текста обозначений шеро!
ховатости в текущем документе. Для этого вызовите команду

Сервис – Параметры... –

Текущий фрагмент (чертеж) – Шероховатость.

Табл. 27.1. Элементы управления отрисовкой знака шероховатости

Элемент

Описание

По контуру

Переключатель, позволяющий нанести обозначение
шероховатости поверхности, образующей контур.

Полка

Список, управляющий расположением знака. Доступны варианты:
Без полки, Влево, Вправо, Вверх, Вниз.

Параметры
выноски

При создании обозначения шероховатости, расположенного на
полке, в поле

Длина отображается длина линии!выноски, а в поле

Угол — угол ее наклона к оси абсцисс текущей системы
координат. Ввод значений с клавиатуры в эти поля возможен при
отключенном автосоздании объектов (см. раздел 8.1.10 на с. 72) и
только после того, как обозначение сформировано (указана точка
начала полки), т.е. фактически с помощью этих полей
производится редактирование созданной линии!выноски.

Стрелка

Список, позволяющий выбрать вид стрелки линии!выноски.
Список доступен, если обозначение шероховатости размещается
на полке.

187

Глава 27. Обозначения

На экране появится диалог
настройки (рис. 27.7).

Опции группы

Соответс

твие ГОСТ 2.309–73 поз!
воляют выбрать структуру
обозначений шероховатос!
ти, а опции группы Пара!
метры тектста — умолча!
тельные параметры текста
надписей. При нажатии
кнопки

Шрифт на экране

появляется диалог на!
стройки шрифта. Его эле!
менты управления описаны
в Томе II (таблица 64.3 на
с. 205).

После закрытия диалога все обозначения шероховатости в текущем документе пере!
строятся.

Если обозначение шероховатости располагается на полке линии!выноски, то отрисовка
стрелок (или засечек) линий!выносок подчиняется настройке, сделанной для размеров
(см. рис. 22.9 и 22.10).

Настройка параметров  обозначений шероховатости хранится в самом документе и не
изменяется при его передаче на другое рабочее место.

Если вы используете одни и те же параметры для обозначений шероховатости во всех
документах, то выполнение соответствующей настройки в каждом документе нерацио!
нально. В этом случае можно сделать так, чтобы все новые документы сразу создава!
лись с требуемыми настройками обозначения шероховатости.

Для этого вызовите команду

Сервис — Параметры... — Новые документы — Графи

ческий документ — Шероховатость. Установите необходимые значения, как описано
выше.

Эта настройка распространяется только на документы, созданные после ее выполнения.
Документы, существовавшие до выполнения настройки, не изменяются.

27.4.

Линиявыноска

Чтобы создать произвольную линию!выноску, вызовите команду

Линиявыноска.

Задайте начальную точку первого ответвления линии!выноски.

Задайте точку начала полки

т1.

Затем задайте начальные точки остальных ответвлений. Их количество не ограничено.

Введите надпись на линии!выноске и настройте ее отрисовку.

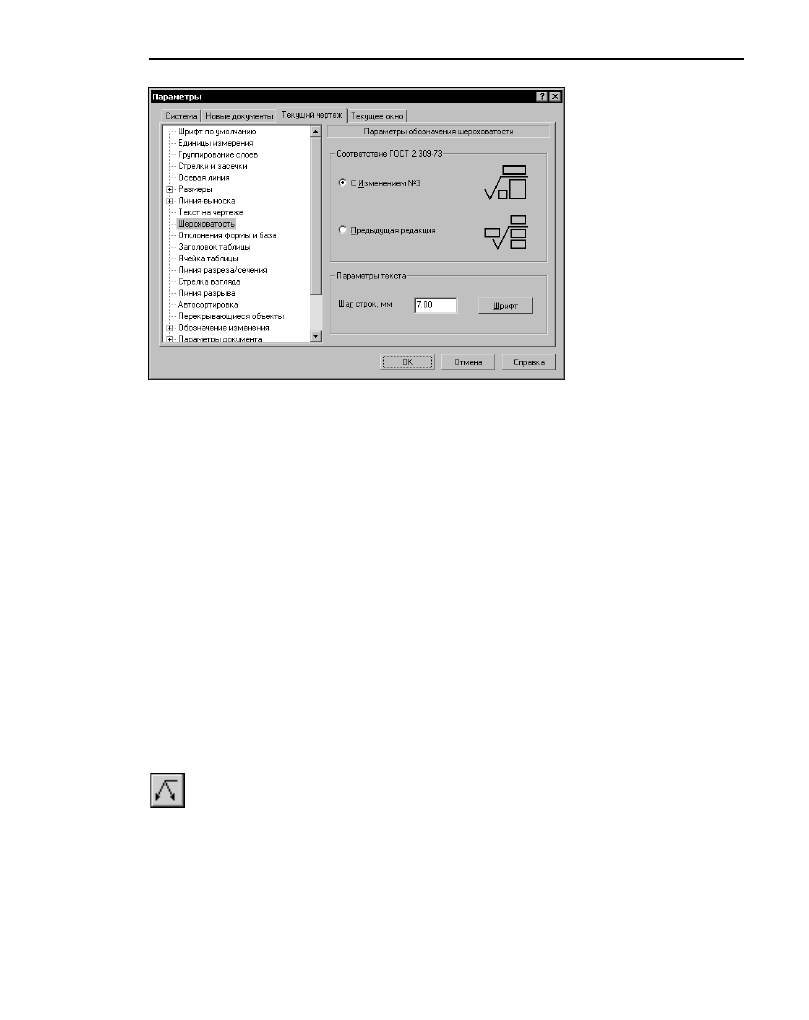

Рис. 27.7.  Диалог настройки параметров обозначения шероховатости

Часть IV.

Простановка размеров и обозначений

188

На экране отображается фантом создаваемой линии!выноски. Вы можете отредактиро!
вать или удалить любое из ответвлений создаваемой линии!выноски, не выходя из ко!
манды.

Чтобы зафиксировать изображение, нажмите кнопку

Создать объект.

27.4.1. Ввод надписи на линиивыноске

Иногда надпись состоит только из прописной буквы русского алфавита, расположенной
на полке линии!выноски. В этом случае вызовите контекстное меню в поле

Текст на

вкладке

Знак Панели свойств и выберите из него нужный символ.

Если требуется ввести более сложную надпись, вызовите диалог ввода текста
(рис. 27.9). Для этого щелкните левой кнопкой мыши в поле

Текст на вкладке Знак Па!

нели свойств.

В диалоге показана структура надписи на линии!выноске.

Введите нужный текст.

Двойной щелчок мышью в первом поле ввода текста в диалоге вы!
зывает пользовательское меню, содержащее прописные буквы
русского алфавита.

Двойной щелчок в остальных полях позволяет перейти к вставке
текстового шаблона (см. Том II, раздел 62.9.6 на с. 172).

При необходимости измените умолчательные параметры текста
(размер, цвет символов и т.п.).

Завершив ввод и форматирование текстов в полях, нажмите кнопку

OK диалога.

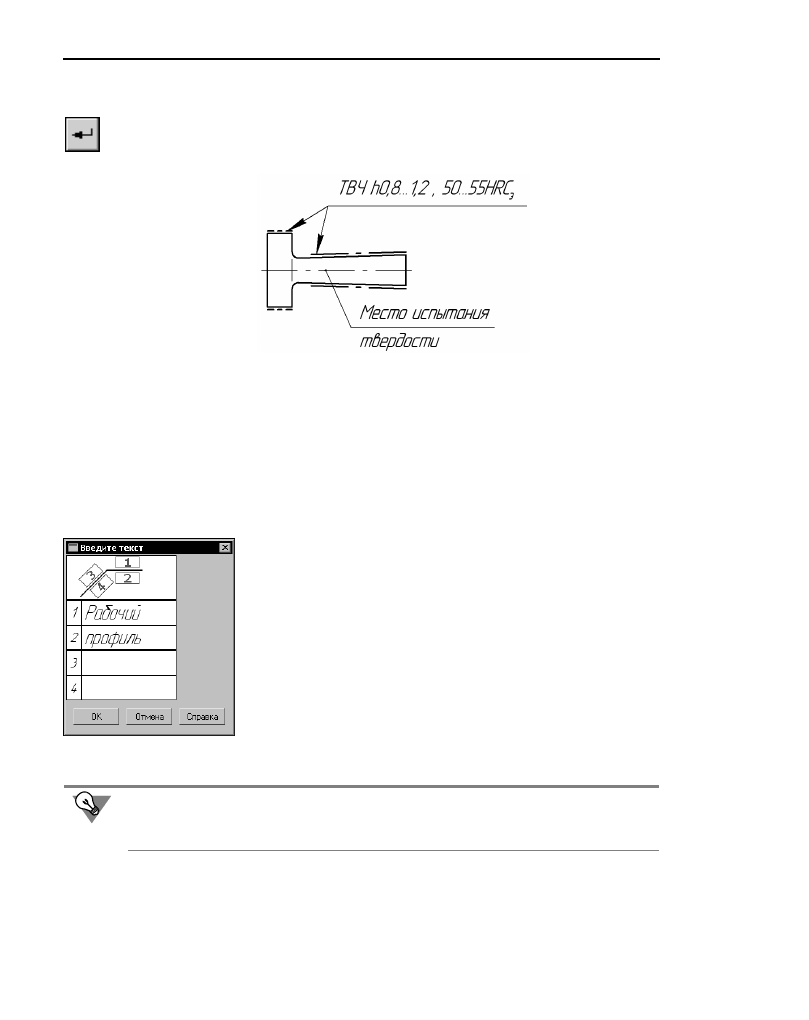

Рис. 27.8.  Пример простановки линийвыносок

Рис. 27.9.  Диалог ввода текста

на линиивыноске

Если параметры текста на всех линиях!выносках в документе отличаются от умолчатель!
ных, то рекомендуется не настраивать каждую надпись в отдельности, а установить тре!
буемые параметры в качестве умолчательных (см. раздел 27.8 на с. 194).

189

Глава 27. Обозначения

27.4.2. Настройка отрисовки линиивыноски

Чтобы изменить отрисовку линии!выноски, активизируйте вкладку

Параметры Панели

свойств. Расположенные на ней элементы управления рассмотрены в таблице 27.2.

27.4.3. Изменение конфигурации линиивыноски

Чтобы изменить конфигурацию создаваемой линии!выноски, нажмите кнопку

Редак

тировать точки.

Система перейдет в режим редактирования характерных точек объекта.

Подведите курсор к любой характерной точке (эти точки отображаются в виде черных
квадратиков). Форма курсора изменится — он превратится в четырехстороннюю стрел!
ку.

Измените положение характерных точек любым способом или удалите ненужные точки
(см. раздел 28.2 на с. 223).

Перемещение характерной точки, расположенной в середине выноски, позволяет сфор!
мировать ее излом (рис. 27.10).

Табл. 27.2. Элементы управления отрисовкой линиивыноски

Элемент

Описание

Стрелка

Список, позволяющий выбрать вид стрелки линии!выноски.

Тип

Список, позволяющий выбрать значок для обозначения
соединения.

Полка

Список, позволяющий выбрать направление полки линии!выноски.

По контуру

Переключатель, позволяющий сформировать обозначение
обработки по контуру.

Сохранять текст

Если эта опция включена, то текст, сформированный для текущей
линии!выноски, будет использоваться для остальных линий!
выносок, созданных за этот вызов команды.
Если опция выключена, то каждая следующая линия!выноска
формируется без текста.

По умолчанию

Если эта опция включена, то все текущие настройки вкладки
Параметры будут использоваться при создании следующих
линий!выносок до конца сеанса работы.
Если опция выключена, то настройка распространяется только на
текущую (создаваемую) линию!выноску.
