Для выхода из режима редактирования точек отожмите кнопку

Редактировать точки.

27.4.4. Изменение положения значка

Изменить положение значка на линии!выноске можно только после ее создания.

Чтобы переместить значок, выделите созданную линию!выноску щелчком мыши. Систе!
ма перейдет в режим редактирования характерных точек. Перемещая характерную точку
значка, установите его в нужное положение на линии!выноске.

27.5.

Обозначение клеймения

Чтобы создать линию!выноску для обозначения клеймения, вызовите команду

Знак

клеймения.

Задайте начальную точку первого ответвления (точку нанесения первого клейма).

Задайте точку

т1, определяющую положение знака клеймения.

Затем задайте начальные точки остальных ответвлений.

В поле

Текст на Панели свойств отображается предлагаемый системой текст обозначе!

ния клеймения. При необходимости вы можете изменить как содержание, так и начерта!
ние надписи (см. раздел 27.5.1).

Настройте отрисовку обозначения клеймения.

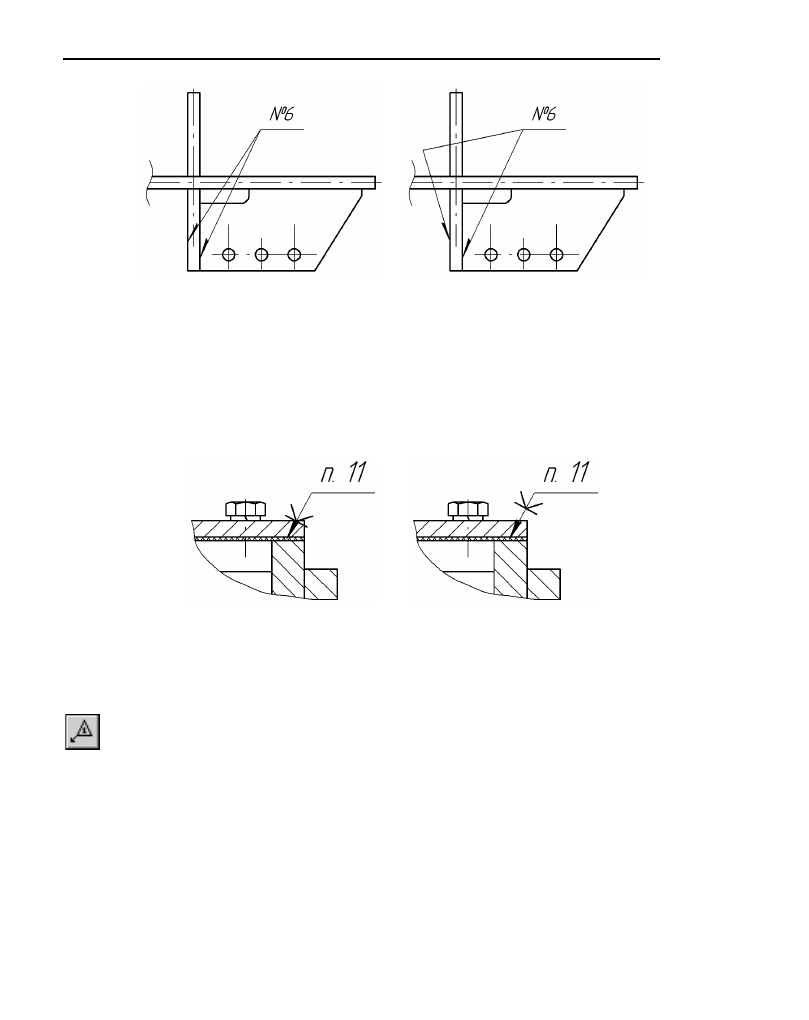

Рис. 27.10.  Формирование излома выноски

а)

б)

Рис. 27.11.  Изменение положения значка на линиивыноске:

а) положение значка по умолчанию, б) значок перемещен вверх по линиивыноске

191

Глава 27. Обозначения

На экране отображается фантом создаваемого обозначения. Вы можете изменить его
конфигурацию, не выходя из команды — так же, как при создании линии!выноски
(см. раздел 27.4.3 на с. 189).

Чтобы зафиксировать изображение, нажмите кнопку

Создать объект.

27.5.1.

Ввод надписи обозначения клеймения

Ввод надписи производится в специальном диалоге (рис. 27.13).
Для его вызова щелкните левой кнопкой мыши в поле

Текст на

вкладке

Знак Панели свойств.

В диалоге показана структура надписи обозначения клеймения.

Кнопки со стрелками справа от первого поля ввода текста позволя!
ют «листать» список номеров пунктов техтребований в любом на!
правлении.

Двойной щелчок мышью во втором и третьем полях вызывает спе!
циальный диалог, в котором можно выбрать содержание клейма и
способ его нанесения (в соответствии с рекомендуемым приложе!
нием к ГОСТ 2.314–68).

При необходимости измените умолчательные параметры текста
(размер, цвет символов и т.п.).

Завершив ввод и форматирование текстов в полях, нажмите кнопку

OK диалога.

27.5.2. Настройка отрисовки обозначения клеймения

Чтобы изменить отрисовку обозначения клеймения, активизируйте вкладку

Параметры

Панели свойств. Расположенные на ней элементы управления рассмотрены в
таблице 27.3.

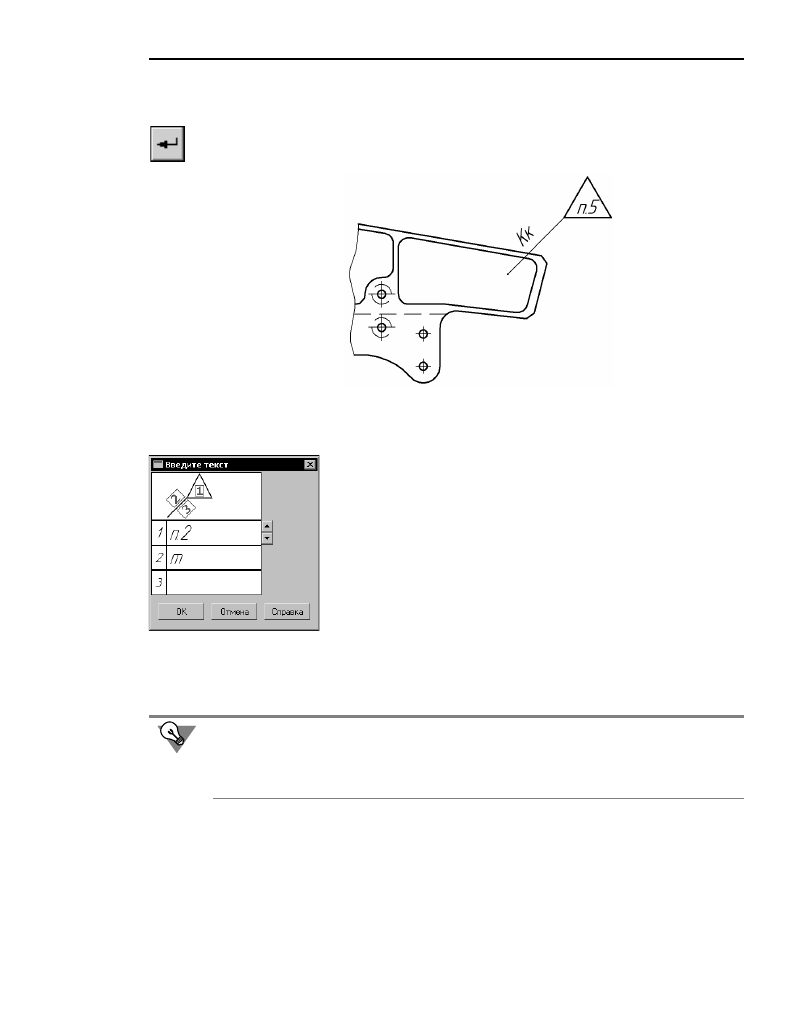

Рис. 27.12.  Простановка обозначения клеймения

Если параметры текста у всех обозначений клеймения в документе отличаются от теку!
щих умолчательных параметров, то рекомендуется не настраивать каждую надпись в от!
дельности, а установить требуемые параметры в качестве умолчательных
(см. раздел 27.8 на с. 194).

Рис. 27.13. Диалог ввода текста

в обозначении
клеймения

Часть IV.

Простановка размеров и обозначений

192

27.6.

Обозначение маркировки

Чтобы создать линию!выноску для обозначения маркировки, вызовите команду

Знак

маркировки.

Задайте начальную точку первого ответвления (первую точку нанесения маркировки).

Задайте точку

т1, определяющую положение знака маркировки.

Затем задайте начальные точки остальных ответвлений.

С помощью списка

Стрелка на вкладке Параметры можно выбрать тип стрелки линии!

выноски. Если этот тип стрелки необходимо использовать в обозначениях маркировки
до конца текущего сеанса работы, включите опцию

По умолчанию.

В поле

Текст на вкладке Знак отображается предлагаемый системой текст обозначения

маркировки. Если необходимо, вы можете изменить как содержание, так и начертание
надписи. Это делается так же, как и при создании обозначения клеймения
(см. раздел 27.5.1 на с. 191).

На экране отображается фантом создаваемого обозначения. Вы можете изменить его
конфигурацию, не выходя из команды — так же, как при создании линии!выноски
(см. раздел 27.4.3 на с. 189).

Чтобы зафиксировать изображение, нажмите кнопку

Создать объект.

Табл. 27.3. Элементы управления отрисовкой обозначения клеймения

Элемент

Описание

Стрелка

Список, позволяющий выбрать вид стрелки линии!выноски.

Направление

Группа переключателей, позволяющая выбрать направление
отрисовки знака.

По умолчанию

Если эта опция включена, то все текущие настройки вкладки
Параметры будут использоваться при создании следующих
обозначений клеймения до конца сеанса работы.
Если опция выключена, то настройка распространяется только на
текущее (создаваемое) обозначение.

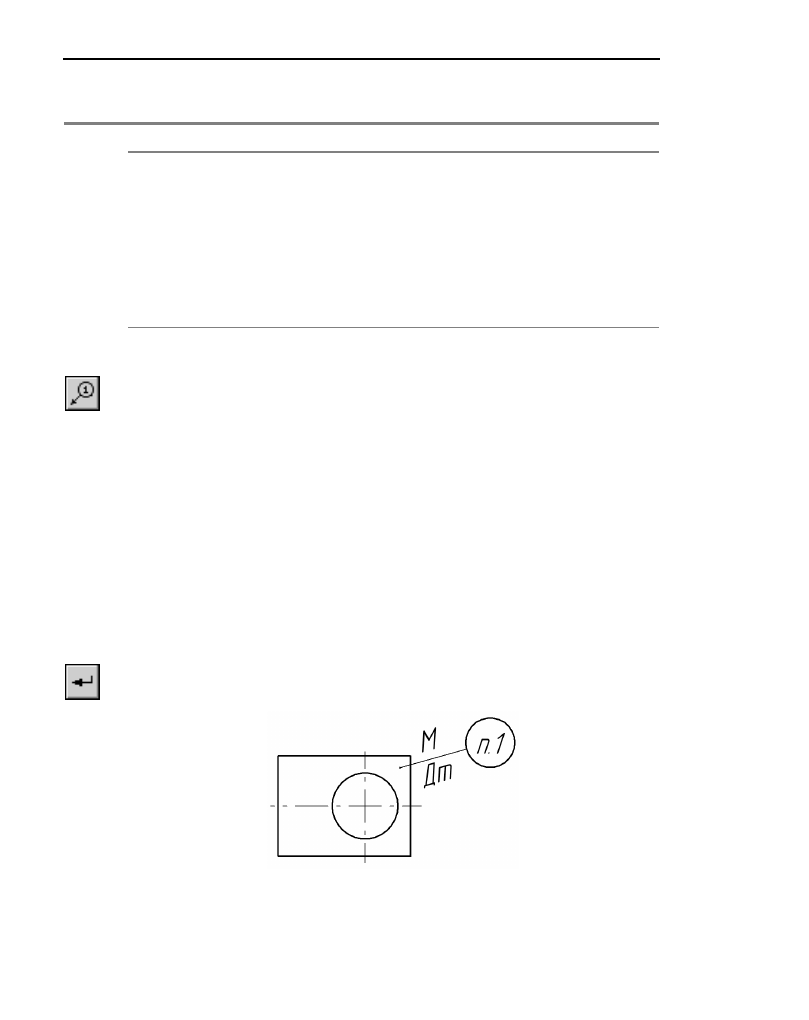

Рис. 27.14.  Простановка обозначения маркировки

193

Глава 27. Обозначения

27.7.

Обозначение позиции

Чтобы создать линию!выноску для простановки обозначения позиции, вызовите коман!
ду

Обозначение позиции.

Задайте начальную точку первого ответвления (первую точку, на которую указывает по!
зиционная линия!выноска).

Задайте точку начала полки

т1.

Затем задайте начальные точки остальных ответвлений.

В поле

Текст на вкладке Знак Панели свойств отображается предлагаемая системой

надпись — номер позиции. Если необходимо, вы можете изменить номер и его начерта!
ние, а также создать дополнительные полки с номерами позиций (см. раздел 27.7.1).

Настройте отрисовку позиционной линии!выноски.

На экране отображается фантом создаваемого обозначения. Вы можете изменить его
конфигурацию, не выходя из команды — так же, как при создании линии!выноски
(см. раздел 27.4.3 на с. 189).

Чтобы зафиксировать изображение, нажмите кнопку

Создать объект.

27.7.1.

Ввод надписи обозначения позиции

Для вызова диалога ввода текста (рис. 27.16) щелкните левой
кнопкой мыши в поле

Текст на вкладке Знак Панели свойств.

В диалоге показана структура надписи обозначения позиции.

Кнопки со стрелками справа от поля ввода текста позволяют «лис!
тать» список номеров позиций в любом направлении.

Дополнительные полки на позиционной линии!выноске строятся
автоматически при вводе каждой новой строки текста. Чтобы со!
здать новую строку, нажмите клавишу <Enter>.

При необходимости измените умолчательные параметры текста
(размер, цвет символов и т.п.).

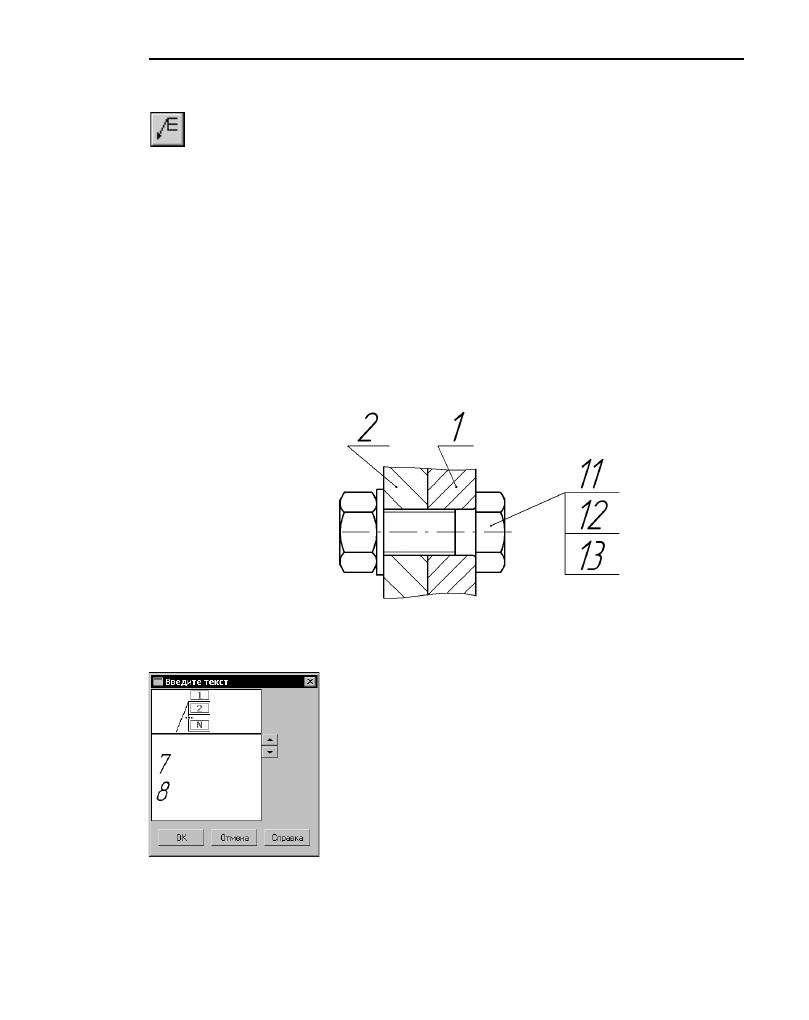

Рис. 27.15.  Простановка позиционных линийвыносок

Рис. 27.16. Диалог ввода текста

в обозначении
позиции
