Размерная линия может быть полная или с обрывом. Для выбора нужного варианта вос!
пользуйтесь группой переключателей

Тип на вкладке Размер.

Группа переключателей

Размер позволяет указать, требуется ли проставить диамет!

ральный или радиальный размер. При выборе радиального размера система переключа!
ется в режим создания этого размера (см. предыдущий раздел).

При создании диаметрального авторазмера может быть построен линейный размер со
знаком «диаметр» (рис. 26.1, а) или собственно диаметральный размер (рис. 26.1, б).
Для простановки линейного размера необходимо перемещать курсор в направлениях
осей системы координат текущего вида чертежа (для фрагмента — в направлениях осей
абсолютной системы координат, т.е. вертикально или горизонтально), а для простанов!
ки диаметрального размера — под углом к этим осям.

Укажите точку, определяющую положение размерной линии и надписи.

Дополнительные возможности управления размерной линией и надписью описаны в
разделе 26.1.1 на с. 180.

а)

б)

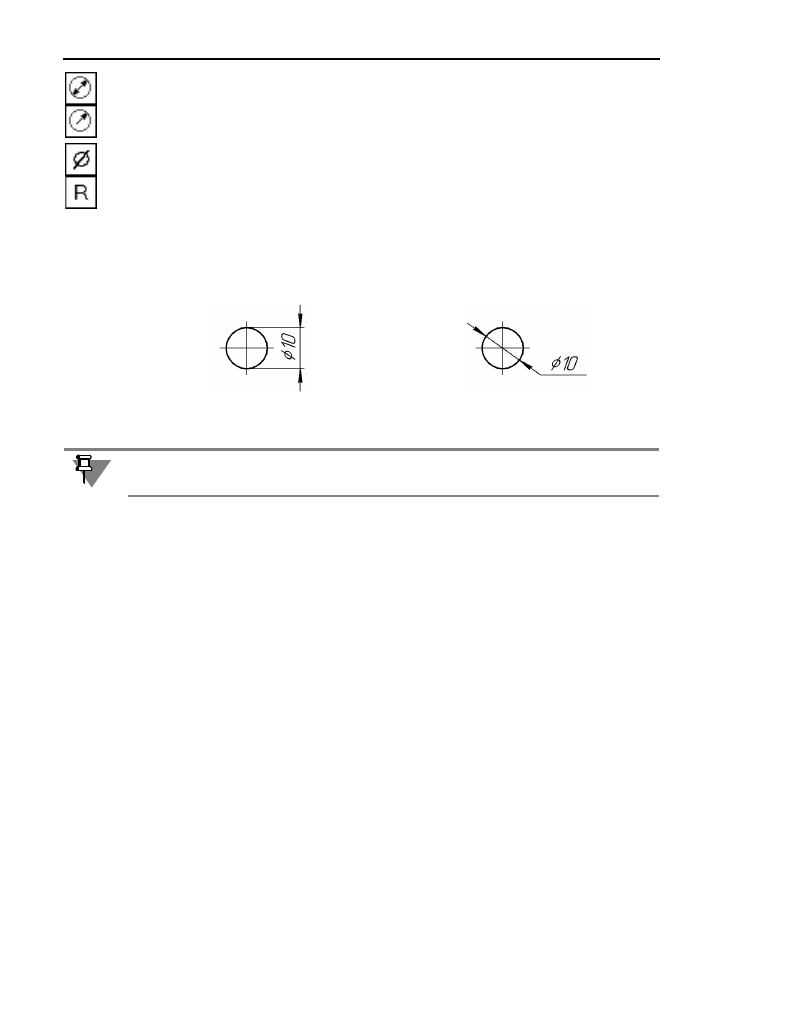

Рис. 26.1.  Размер окружности: а) линейный, б) диаметральный

При простановке диаметрального размера дуги создание линейного размера невозмож!
но.

183

Глава 27.

Обозначения

27.1.

Общие сведения

Команды простановки обозначений сгруппированы в меню
Инструменты  — Обозначения, а кнопки для вызова
команд — на панели

Обозначения (рис. 27.1).

27.2.

Параметры текста обозначения

Любое обозначение включает в себя кроме графической информации (изображения
самих знаков, линии!выноски, стрелки и т.п.) текстовую информацию. Так, технологи!
ческие обозначения могут содержать различные сведения о способе и результате обра!
ботки поверхности, обозначение выносного элемента содержит указание на соответс!
твующее изображение.

По умолчанию текст обозначения имеет параметры (высоту, цвет, начертание и т.п.), ко!
торые наиболее часто используются для надписей соответствующего типа. Во время
ввода каждой конкретной надписи вы можете изменить эти параметры с помощью эле!
ментов управления, расположенных на вкладке

Форматирование Панели свойств.

Возможности работы с надписями, имеющими умолчательные параметры, отличаются
от возможностей работы с надписями, параметры которых были изменены при их вводе
или редактировании. Различие состоит в следующем.

Отображение надписей первой группы можно одновременно изменить, изменив умолча!
тельные настройки текстов для текущего документа

1

. Надписи же второй группы посто!

янно сохраняют установленные вручную характеристики. Чтобы настроить отображение
таких надписей, необходимо индивидуальное редактирование каждой из них.

В зависимости от того, какой из способов работы с надписями предполагается исполь!
зовать чаще, вы можете применять ручную настройку параметров текста или нет.

В состав надписей могут входить различные специальные знаки, символы, дроби и дру!
гие вставки. Для формирования в тексте специальных объектов служат элементы управ!
ления, расположенные на вкладке

Вставка Панели свойств.

27.3.

Шероховатость

Чтобы создать обозначение шероховатости поверхности, вызовите команду

Шерохо

ватость.

Укажите базовый объект для нанесения обозначения шероховатости (контур детали, вы!
носную линию размера и т.п.).

По умолчанию формируется обозначение шероховатости поверхности, способ обработ!
ки которой не устанавливается. При этом в группе

Тип на вкладке Знак Панели свойств

1. Настройка умолчательного шрифта для каждого конкретного обозначения описана ниже — в раз!

делах, посвященных этим обозначениям.

Рис. 27.1.  Панель Обозначения

Часть IV.

Простановка размеров и обозначений

184

активен переключатель

Без указания вида обработки. Для создания обозначения ше!

роховатости поверхности, образованной с удалением или без удаления слоя материала,
активизируйте соответствующий переключатель в указанной группе.

Введите текст обозначения и настройте его отрисовку.

Задайте точку

т, определяющую положение знака.

Если точка

т указана вне базового объекта, то положение знака будет определяться про!

екцией заданной точки на объект или его продолжение. В последнем случае базовый
объект автоматически будет продолжен на нужное расстояние тонкой линией (рис. 27.2).

Для точного позиционирования курсора воспользуйтесь привязками (см. раздел 8.2 на
с. 74).

Если выбрано размещение обозначения шероховатости на полке (см. табл. 27.1 на
с. 186), то точка

т определяет начало линии!выноски. В этом случае для определения по!

ложения знака необходимо задать точку начала полки

т1 (рис. 27.3, б).

Структура обозначения шероховатости определяется ГОСТ 2.309–73 (рис. 27.4).

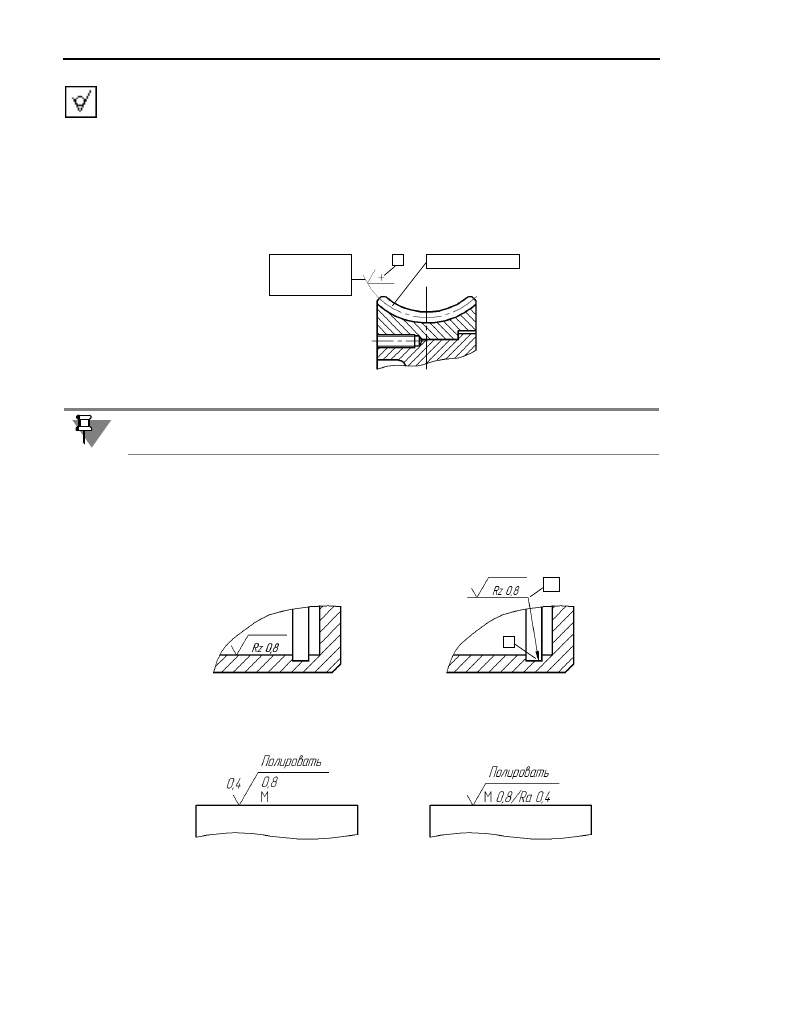

Рис. 27.2.  Простановка обозначения шероховатости на продолжении базового объекта

базовый объект

т

продолжение
базового
объекта

Продление NURBS и кривых Безье невозможно.

а)

б)

Рис. 27.3.  Простановка обозначения шероховатости: а) без полки, б) на полке

т

т1

а)

б)

Рис. 27.4.  Структура обозначения шероховатости:

а)соответствующая предыдущей редакции ГОСТ 2.309–73,

б)соответствующая изменению №3, 2003 в ГОСТ 2.309–73

185

Глава 27. Обозначения

Выбор структуры, используемой в текущем документе, производится в диалоге настрой!
ки обозначения шероховатости (см. раздел 27.3.3 на с. 186). По умолчанию в новых до!
кументах создаются обозначения шероховатости в соответствии с изменением в
ГОСТ 2.309–73.

27.3.1.

Ввод надписи обозначения шероховатости

Если в обозначении шероховатости
требуется указать только высотный па!
раметр шероховатости (Rа, Rz или
Rmаx), вызовите контекстное меню в
поле

Текст на вкладке Знак

(рис. 27.5). Выберите нужный пара!
метр и его значение.

Если в обозначении шероховатости должны содержаться дополни!
тельные сведения, вызовите диалог ввода надписи специального
знака (рис. 27.6). Для этого щелкните в поле

Текст левой кнопкой

мыши.

В диалоге показано обозначение шероховатости и структура надписи.

Введите нужный текст.

Для ускорения ввода различных частей надписи можно применять
пользовательские меню.

Двойной щелчок мышью в любом поле ввода текста в диалоге вызы!
вает соответствующее пользовательское меню.

В первом поле пользовательское меню содержит параметры шерохо!
ватости Rа, Rz, Rmаx, Sm, S и их значения, параметр относительной

опорной длины tp и уровни сечения профиля, а также значения базовых длин. Во втором
поле — названия способов обработки поверхности. В третьем — наименования направ!
лений неровностей. При выборе любого из наименований («Произвольное», «Радиаль!
ное» и т.д.) в обозначении шероховатости размещается соответствующее условное
обозначение.

При необходимости измените умолчательные параметры текста (размер, цвет символов
и т.п.).

Не выходя из команды, вы можете создать несколько обозначений шероховатости. При
этом сделанная настройка отрисовки знака и сформированная надпись сохраняются.

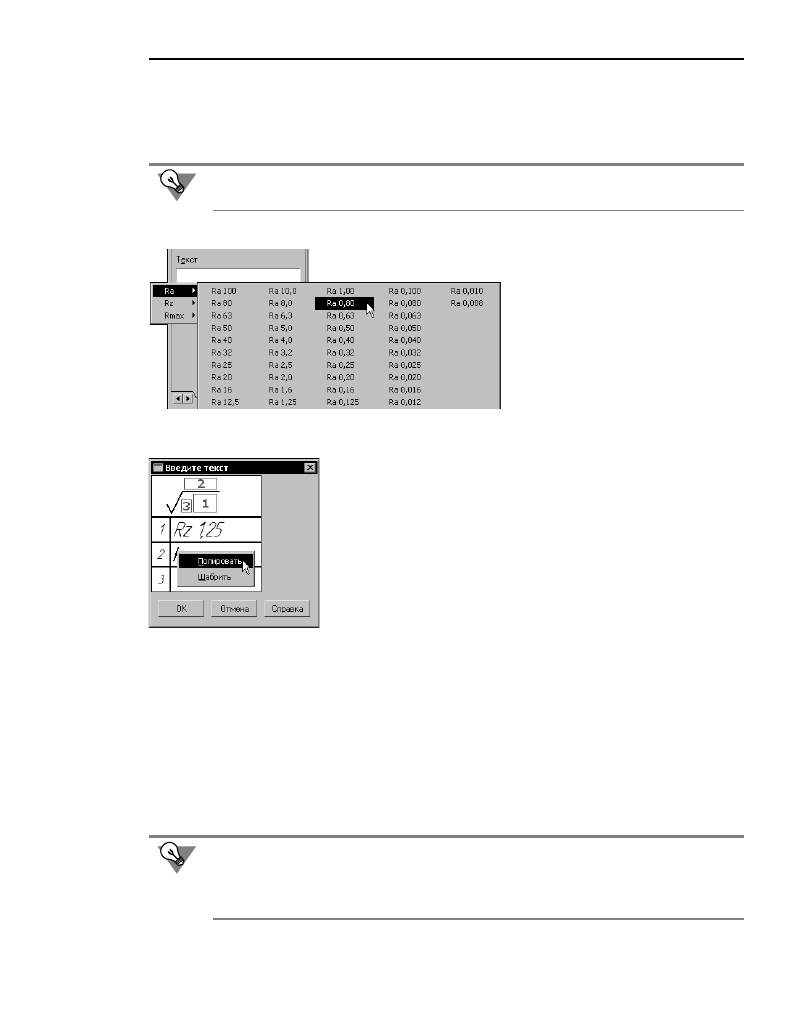

Рис. 27.5.  Пример выбора обозначения шероховатости

из контекстного меню

Рис. 27.6.  Ввод надписи

обозначения
шероховатости

Если параметры текста у всех обозначений шероховатости в документе отличаются от
текущих умолчательных параметров, то рекомендуется не настраивать каждую надпись
в отдельности, а установить требуемые параметры в качестве умолчательных
(см. раздел 27.3.3).
