Часть IV.

Простановка размеров и обозначений

174

25.1.1.

Управление ориентацией размера

Ориентация вновь созданного углового размера определяется системой автоматически:
образмеривается угол, который образован точкой на первом объекте, ближайшей к мес!
ту указания этого объекта, точкой пересечения объектов или их продолжений и точкой
на втором объекте, ближайшей к месту указания этого объекта.

Если этот угол острый, в группе

Тип на вкладке Размеры становится активным пере!

ключатель

На острый угол, если тупой — переключатель На тупой угол. На рис. 25.3

показаны возможные места указания базовых отрезков и соответствующие им автома!
тически определенные углы.

При необходимости с помощью указанных переключателей вы можете изменить пред!
ложенный системой способ простановки, в том числе включить простановку угла боль!
ше 180° (автоматический выбор этого варианта невозможен).

Обратите внимание на то, что между двумя отрезками существуют два угла больше 180°:

▼

угол, дополняющий до 360° острый угол между отрезками,

▼

угол, дополняющий до 360° тупой угол между отрезками.

Выбор нужного варианта осуществляется указанием точки

т3 (рис. 25.4).

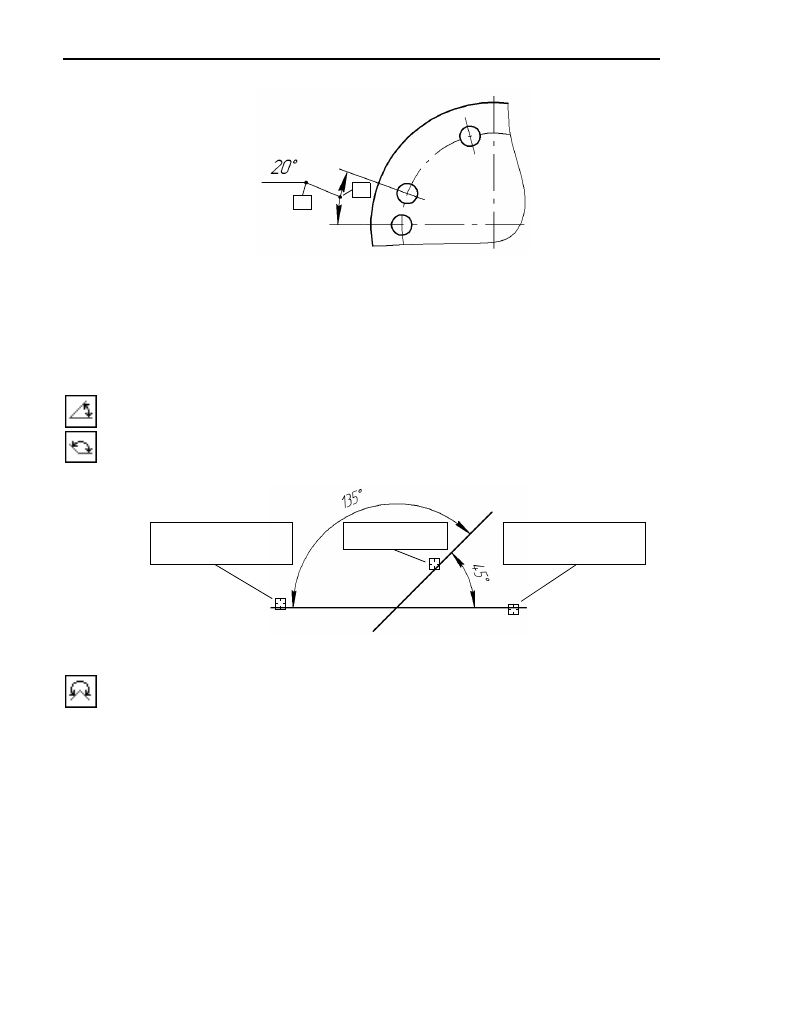

Рис. 25.2.  Угловой размер на полке

т3

т4

Рис. 25.3.  Автоопределение типа углового размера

Указание первого
объекта

Указание второго
объекта для простановки
размера острого угла

Указание второго
объекта для простановки
размера тупого угла

175

Глава 25. Угловые размеры

Изменение ориентации для угловых размеров всех остальных типов производится ана!
логично.

25.2.

Угловой размер от общей базы

Чтобы построить группу угловых размеров с общей базой, вызовите команду

Угловой

размер от общей базы.

Укажите первый базовый отрезок, общий для группы создаваемых размеров.

Укажите второй базовый отрезок для первого размера группы.

При необходимости отредактируйте размерную надпись (см. раздел 22.3 на с. 153) и вы!
берите параметры отрисовки размера (см. раздел 22.2 на с. 152).

Задайте точку, определяющую положение размерной линии

т3.

Если выбрано размещение размерной надписи на полке (см. табл. 22.3 на с. 152), задай!
те точку начала полки

т4.

Последовательно укажите вторые базовые отрезки, точку

т3 (и т4) для остальных раз!

меров группы.

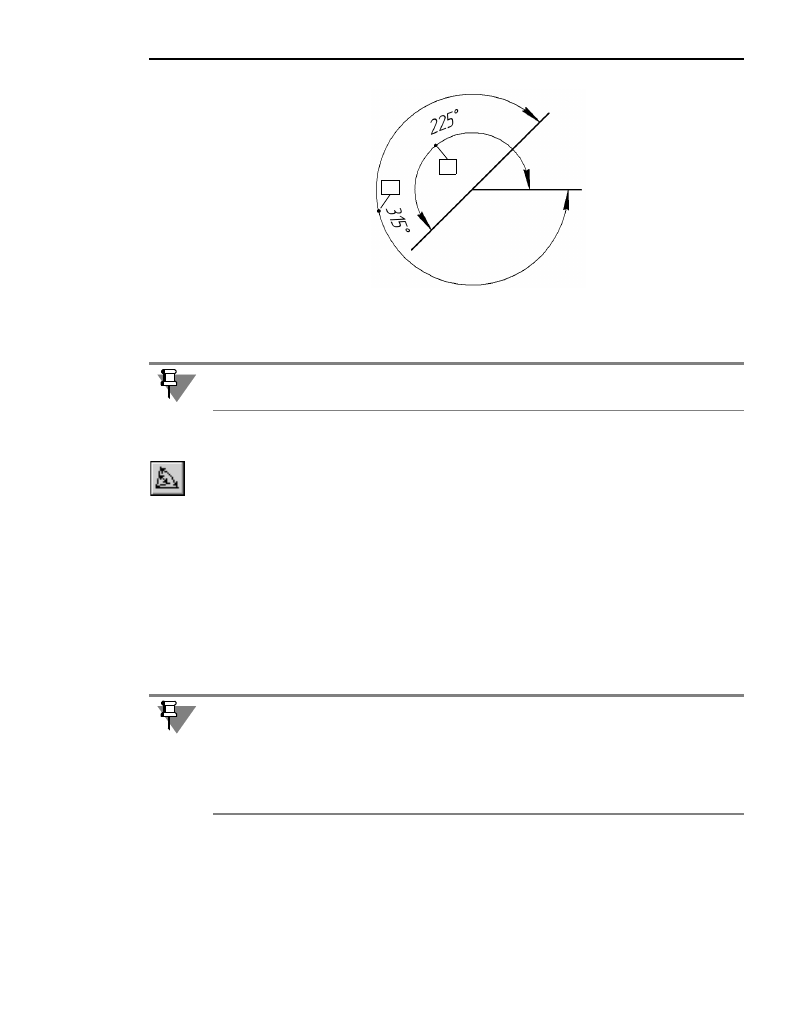

Рис. 25.4.  Простановка размера на угол больше 180°

т3

т3

Изменение ориентации угловых размеров с общей размерной линией возможно только
при отключенном автосоздании (см. раздел 8.1.10 на с. 72).

Группа размеров, построенная с помощью команды

Угловой от общей базы, не явля!

ется единым объектом — это несколько простых угловых размеров, первые базовые от!
резки которых совпадают. Поэтому, если у всех размеров группы должны быть одинако!
вые параметры (например, расположенные на полке надписи или стрелки
определенного типа), необходимо после настройки первого размера включить опцию

По

умолчанию.

Часть IV.

Простановка размеров и обозначений

176

Чтобы перейти к простановке группы размеров от другой базы, нажмите кнопку

Указать

заново и укажите новый базовый отрезок.

25.3.

Цепной угловой размер

Чтобы построить цепь угловых размеров, вызовите команду

Цепной угловой размер.

Укажите первый базовый отрезок.

Затем укажите второй базовый отрезок.

При необходимости отредактируйте размерную надпись (см. раздел 22.3 на с. 153) и вы!
берите параметры отрисовки размера (см. раздел 22.2 на с. 152).

Задайте точку, определяющую положение размерной линии

 т3. Это положение будет

одинаковым для всех размеров цепи.

Если выбрано размещение размерной надписи на полке (см. табл. 22.3 на с. 152), задай!
те точку начала полки

т4.

Последовательно укажите второй базовый отрезок (и точку

т4) для остальных размеров

цепи.

Рис. 25.5.  Простановка угловых размеров от общей базы

Все базовые отрезки, указываемые для построения цепного углового размера, должны
проходить через одну точку — центр окружности, содержащей размерные линии.

Группа размеров, построенная с помощью команды

Цепной угловой размер, не явля!

ется единым объектом — это цепь простых угловых размеров, составленная по опреде!
ленным правилам (первый базовый отрезок каждого последующего размера совпадает
со вторым базовым отрезком предыдущего; размерные линии расположены на одной
окружности). Поэтому, если у всех размеров цепи должны быть одинаковые параметры
(например, расположенные на полке надписи или стрелки определенного типа), необхо!
димо после настройки первого размера включить опцию

 По умолчанию.

177

Глава 25. Угловые размеры

Чтобы перейти к простановке следующего цепного размера, нажмите кнопку

Указать

заново и укажите новый базовый отрезок.

25.4.

Угловой размер с общей размерной линией

Чтобы построить группу угловых размеров с общей размерной линией, вызовите коман!
ду

Угловой размер с общей размерной линией.

Укажите первый базовый отрезок.

Затем укажите второй базовый отрезок.

При необходимости отредактируйте размерную надпись (см. раздел 22.3 на с. 153) и вы!
берите параметры отрисовки размера (см. раздел 22.2 на с. 152).

Задайте точку

т3, определяющую положение размерной линии. Это положение будет

одинаковым для всех размеров группы.

Затем укажите вторые базовые отрезки для остальных размеров группы.

Рис. 25.6.  Простановка цепи угловых размеров

Все базовые отрезки, указываемые для построения углового размера с общей размер!
ной линией, должны проходить через одну точку — центр окружности, содержащей раз!
мерные линии.

Группа размеров, построенная с помощью команды

Угловой с общей размерной ли

нией, не является единым объектом — это цепь угловых размеров с совпадающими
первыми базовыми отрезками и специальным образом расположенными размерными
надписями. Поэтому, если у всех размеров группы должны быть одинаковые параметры
(например, стрелки определенного типа), необходимо после настройки первого размера
включить опцию

По умолчанию.
