КОМПАС-3D V8. Руководство пользователя - часть 38





Часть IV.

Простановка размеров и обозначений

166

При необходимости отредактируйте размерную надпись (см. раздел 22.3 на с. 153) и вы!
берите параметры отрисовки размера (см. раздел 22.2 на с. 152).

Задайте точку, определяющую положение размерной линии

т3. Это положение будет

одинаковым для всех размеров группы.

Затем задайте точки

т2 для остальных размеров группы.

Чтобы перейти к построению следующей группы размеров с общей размерной линией,
расфиксируйте первую точку привязки группы (поле

т1 на вкладке Размер Панели

свойств) и задайте ее новое положение.

23.7.

Размер дуги

Чтобы построить размер, характеризующий длину дуги окружности, вызовите команду
Размер дуги окружности.

Укажите дугу, которую требуется образмерить.

На вкладке

 Размер Панели свойств находится группа переключателей Тип, с помощью

которой можно задать направление выносных линий — от центра или параллельно ра!
диусу, проведенному в середину дуги. Если угол раствора дуги больше 180°, возможно
создание размера только с выносными линиями от центра.

Выбор ориентации возможен только до формирования первого размера группы.

Группа размеров, построенная с помощью команды

Линейный с общей размерной

линией, не является единым объектом — это цепь линейных размеров с совпадающи!
ми первыми точками привязки и специальным образом расположенными размерными
надписями. Поэтому, если у всех размеров группы должны быть одинаковые параметры
(например, стрелки определенного типа), необходимо после настройки первого размера
включить опцию

По умолчанию.

Рис. 23.9.  Простановка линейных размеров с общей размерной линией

167

Глава 23. Линейные размеры

Затем задайте точку, определяющую положение размерной линии

т3.

При необходимости отредактируйте размерную надпись (см. раздел 22.3 на с. 153) и вы!
берите параметры отрисовки размера (см. раздел 22.2 на с. 152). Символ дуги простав!
ляется над номиналом размера автоматически.

На вкладке

Параметры Панели свойств находится опция Указатель от текста к дуге.

Включите ее, если требуется соединить указателем дугу и текст относящегося к ней раз!
мера. Это может потребоваться, например, при простановке размеров концентрических
дуг с одинаковым раствором и начальным углом.

Если выбрано размещение размерной надписи на полке (см. табл. 22.3 на с. 152), задай!
те точку начала полки

т4.

23.8.

Размер высоты

Чтобы построить размер высоты, вызовите команду

Размер высоты.

На Панели свойств находится раскрывающийся список

Тип, с помощью которого можно

выбрать размер нужного назначения. Возможные типы размеров представлены на
рис. 23.12.

а)

б)

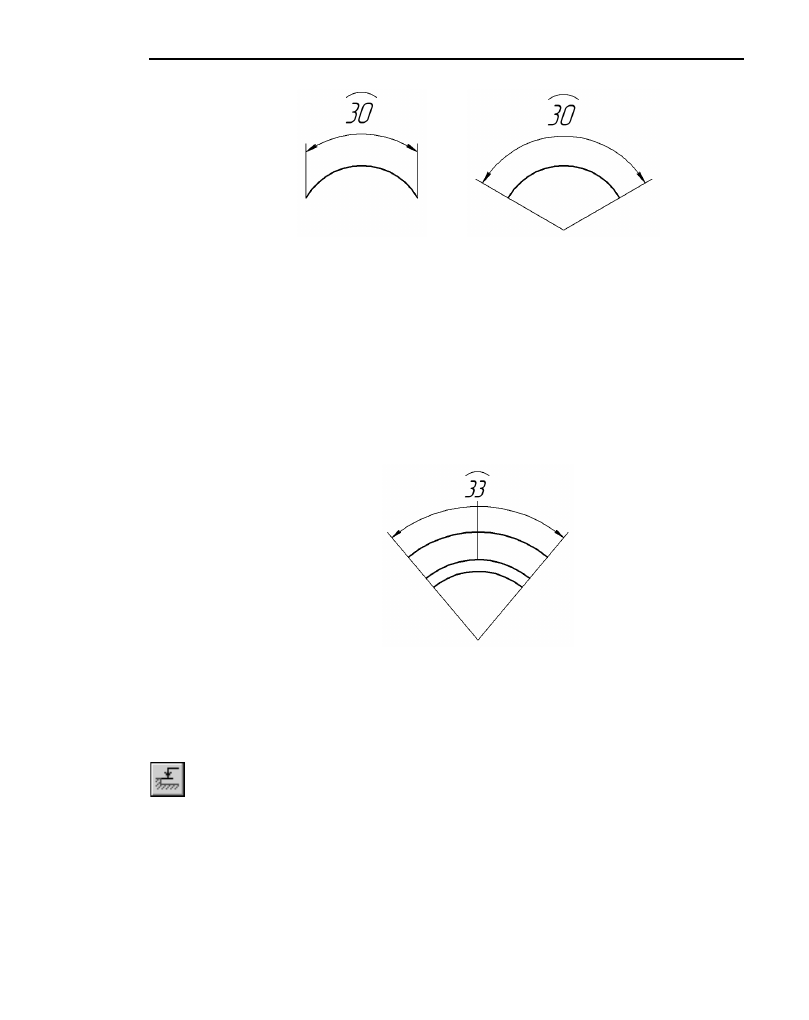

Рис. 23.10.  Размер дуги: а) с параллельными выносными линиями,

б) с выносными линиями от центра

Рис. 23.11.  Пример простановки размера дуги с указателем от текста к дуге

Часть IV.

Простановка размеров и обозначений

168

23.8.1. Для вида спереди или разреза

Задайте точку

т0, от которой нужно отсчитывать значения высот (точку нулевого уров!

ня).

Задайте точку привязки

т1, определяющую положение образмериваемого уровня.

Система автоматически рассчитывает значение высоты указанной точки относительно
точки

т0 (расчет производится в метрах с точностью до одной десятой).

Вы можете отредактировать автоматически установленное
значение, а также настроить параметры надписи. Для этого
щелкните мышью в поле

Текст на Панели свойств. На экране

появится диалог задания надписи (рис. 23.13).

Элементы управления этого диалога представлены в
таблице 23.1.

а)

б)

в)

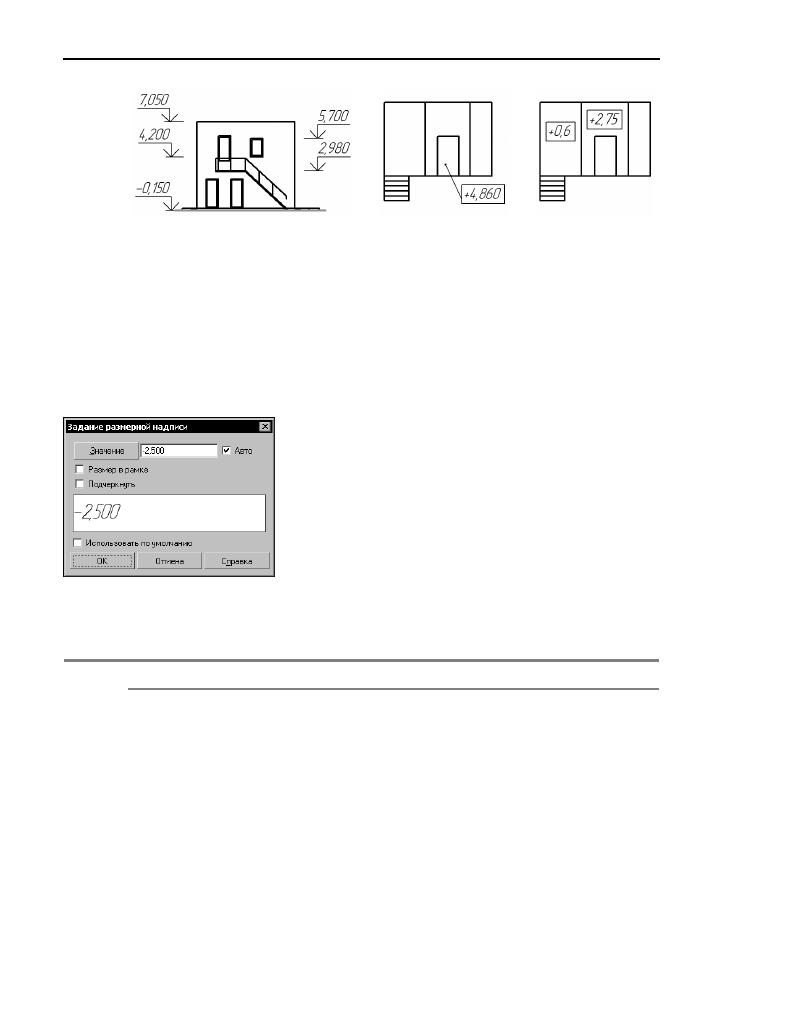

Рис. 23.12.  Размер высоты: а) для вида спереди или разреза,

б) для вида сверху с линиейвыноской, в) для вида сверху непосредственно на изображении

Рис. 23.13. Диалог задания надписи

для размера высоты

Табл. 23.1.  Диалог задания надписи для размера высоты

Элемент

Описание

Значение

В этом поле отображается автоматически вычисленное системой
значение размера. При необходимости вы можете ввести другое
значение вручную. Для выбора значения из пользовательского
меню нажмите кнопку

Значение.

Авто

Эта опция управляет способом определения значения размера.
Если опция включена, значение размера определяется
автоматически.
Если значение было введено вручную, опция автоматически
выключается. Чтобы восстановить автоматически определенное
значение, вновь включите опцию

Авто.

Размер в рамке

Опция, позволяющая отрисовать рамку вокруг значения размера.

169

Глава 23. Линейные размеры

В процессе формирования и настройки параметров размерной надписи ее текущий вне!
шний вид отображается в диалоге в специальном поле просмотра.

Затем задайте точку

т2, определяющую положение надписи.

Задайте точки

т1 и т2 для других уровней, высота которых должна быть проставлена от

этой же нулевой точки.

Чтобы перейти к созданию группы размеров высоты от другого нулевого уровня, рас!
фиксируйте точку, от которой производился отсчет (поле

т0 на Панели свойств), и за!

дайте ее новое положение.

23.8.2. Для вида сверху с линиейвыноской

и для вида сверху непосредственно на изображении

При простановке размера высоты на виде сверху возможен только ручной ввод текста.
Вызов диалога задания надписи и работа с ним описаны в предыдущем разделе.

Для формирования размера высоты с линией!выноской задайте точку

т1, определяю!

щую образмериваемый уровень (в ней будет начинаться линия!выноска), а затем точку,
определяющую положение размерной надписи

т2

Для формирования размера высоты непосредственно на изображении задайте точку,
определяющую положение размерной надписи

т2.

Подчеркнуть

Опция, позволяющая подчеркнуть значение размера.

Использовать
по умолчанию

Если эта опция включена, то все текущие настройки будут
использоваться при создании следующих размеров данного типа
до конца сеанса работы.
Если опция выключена, то настройка распространяется только на
текущий (создаваемый) размер.

Табл. 23.1.  Диалог задания надписи для размера высоты

Элемент

Описание
