Часть IV.

Простановка размеров и обозначений

158

22.5.

Настройка размеров в текущем и новых документах

Некоторые свойства размеров (например, отрисовка стрелок и засечек, геометрические
параметры) должны быть одинаковы для всего документа.

Чтобы настроить эти свойс!
тва для размеров текущего
документа, вызовите коман!
ду

Сервис – Параметры –

Текущий чертеж (фраг
мент). На экране появится
диалог настройки.

В списке объектов настройки
(в левой части диалога) есть
пункт

Стрелки и засечки и

группа пунктов

Размеры.

При их выборе в правой час!
ти диалога появляются эле!
менты управления, позволя!
ющие настроить различные
свойства размеров текущего
документа (рис. 22.9, 22.10).

После закрытия диалога все размеры текущего документа перестроятся.

Сделанная настройка будет

сохранена в текущем документе и не изменится при переда!

че его на другое рабочее место.

Если в большинстве документов используется одинаковый набор параметров, то можно
сделать так, чтобы каждый новый документ по умолчанию создавался с необходимыми
настройками размеров.

Подбор квалитета Группа, позволяющая подобрать квалитет.

Введите максимальные значения предельных отклонений размера
в поля

Верхнее и Нижнее. Затем нажмите кнопку Подобрать

квалитет. В списках для выбора останутся наименования только
тех квалитетов, которые укладываются в указанный диапазон
отклонений.

* Присутствие в данном диалоге основных и дополнительных квалитетов за!

висит от настройки параметров новых размеров. Чтобы отключить отобра!
жение одного или обоих списков, вызовите команду

Сервис — Парамет

ры. На вкладке Система появившегося диалога раскройте раздел
Графический редактор и выделите в нем пункт Настройка новых раз
меров. В группе Квалитеты выключите требуемые опции.

Табл. 22.5. Элементы управления диалога выбора квалитета

Элемент

Описание

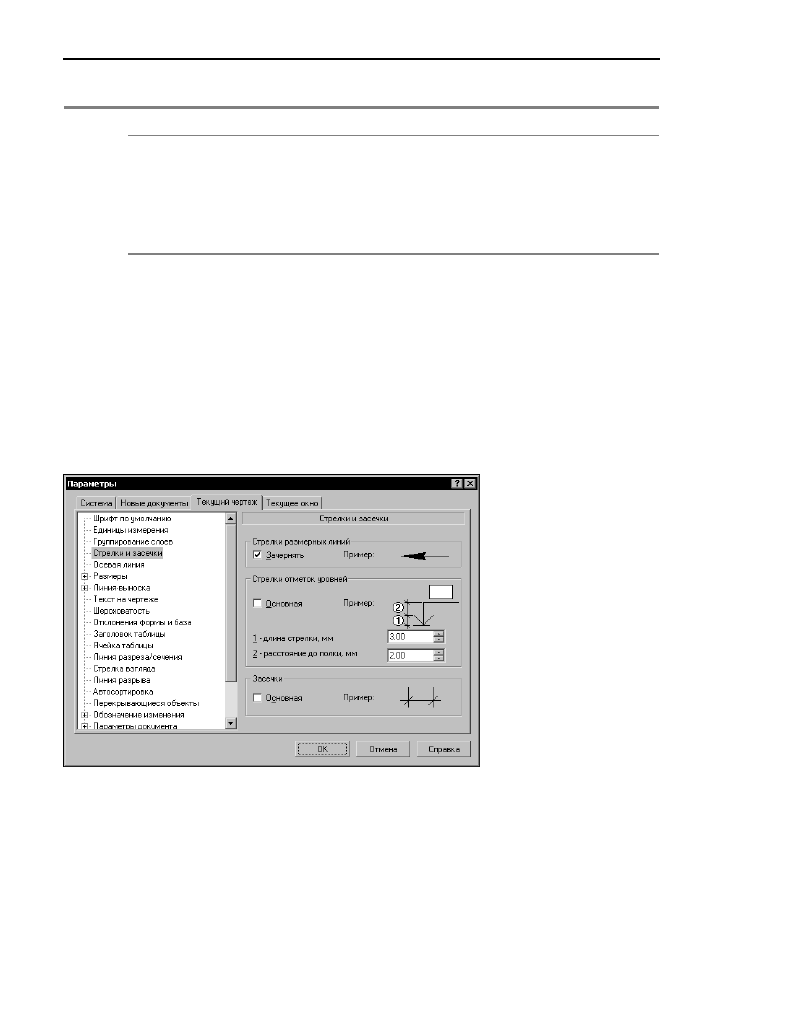

Рис. 22.9.  Диалог настройки отрисовки стрелок и засечек

в текущем документе

159

Глава 22. Общие сведения о размерах

Для этого вызовите команду
Сервис – Параметры – Но
вые документы – Графи
ческий документ. Набор
объектов настройки новых
графических документов
аналогичен набору объектов
настройки текущего графи!
ческого документа.

Одинаковой у всех размеров
документа должна быть
лишь часть свойств, осталь!
ные свойства могут разли!
чаться (например, наличие в
размерной надписи квалите!
та или предельных отклоне!
ний). Однако, на одном и том
же документе практически

все размеры имеют одинаковые или схожие параметры. Если основной набор парамет!
ров используется как умолчательный, то оформление чертежа заметно ускоряется: при
создании очередного размера требуется лишь небольшая его корректировка.

Вы можете установить комбинацию параметров, которая будет использоваться для со!
здаваемых размеров до конца сеанса работы.

Для этого при вычерчивании первого размера каждого типа (линейный, угловой и т.д.)
настройте его необходимым образом и включите опцию

По умолчанию на вкладке Па

раметры Панели свойств.

Можно настроить систему
так, чтобы и в последую!
щих сеансах по умолчанию
использовался заданный
набор параметров. Для это!
го вызовите команду

Сер

вис – Параметры... – Сис
тема.

В левой части появившего!
ся диалога выберите пункт
Графический документ –
Параметры новых раз
меров.

В правой части диалога по!
явятся элементы управле!
ния для настройки пара!
метров новых размеров
(рис. 22.11).

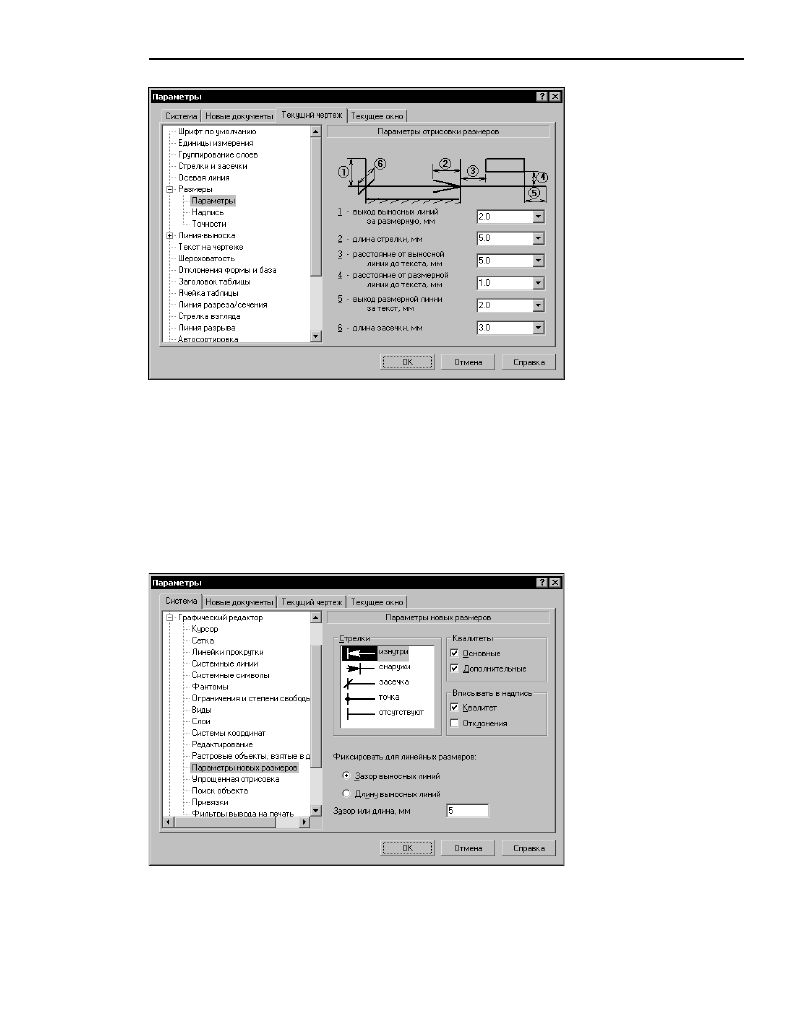

Рис. 22.10. Диалог настройки отрисовки размеров в текущем документе

Рис. 22.11.  Диалог настройки параметров новых размеров

160

Глава 23.

Линейные размеры

Система позволяет проставлять линейные размеры различными способами. Большинс!
тво параметров при разных способах простановки одинаковы. Различие состоит в по!
рядке указания характерных точек и образмериваемых объектов.

23.1.

Простой линейный размер

Чтобы проставить линейный размер, вызовите команду

Линейный размер.

Задайте точки привязки размера —

т1 и т2 (точки выхода выносных линий).

При необходимости отредактируйте размерную надпись (см. раздел 22.3 на с. 153) и вы!
берите параметры отрисовки размера (см. раздел 22.2 на с. 152).

Затем задайте точку, определяющую положение размерной линии

т3.

Если выбрано ручное размещение размерной надписи (см. табл. 22.3 на с. 152), то ее по!
ложение также определяется точкой

т3 (рис. 23.1).

Если выбрано размещение размерной надписи на полке (см. табл. 22.3), то точка

т3 оп!

ределяет не только положение размерной линии, но и начало линии!выноски. В этом
случае для задания положения текста необходимо задать точку начала полки

т4

(рис. 23.2).

23.1.1.

Управление ориентацией размера

По умолчанию размерная линия параллельна линии, проходящей через точки привязки
размера. При этом на вкладке

 Размер Панели свойств активен переключатель Парал

лельно объекту.

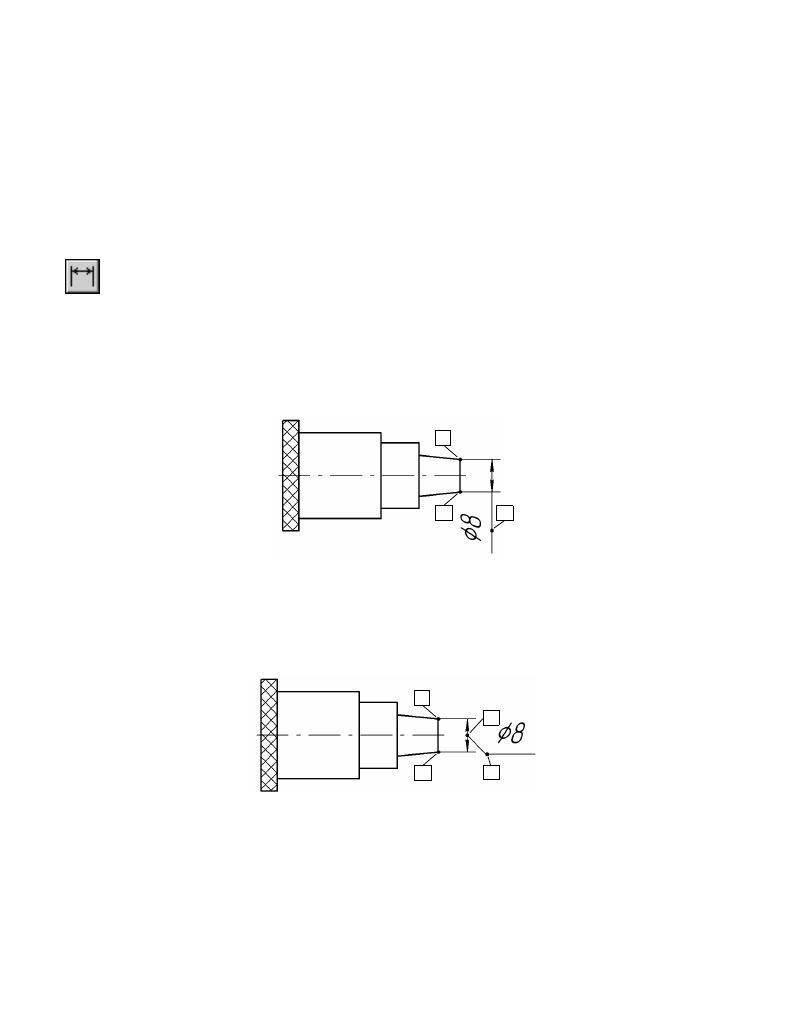

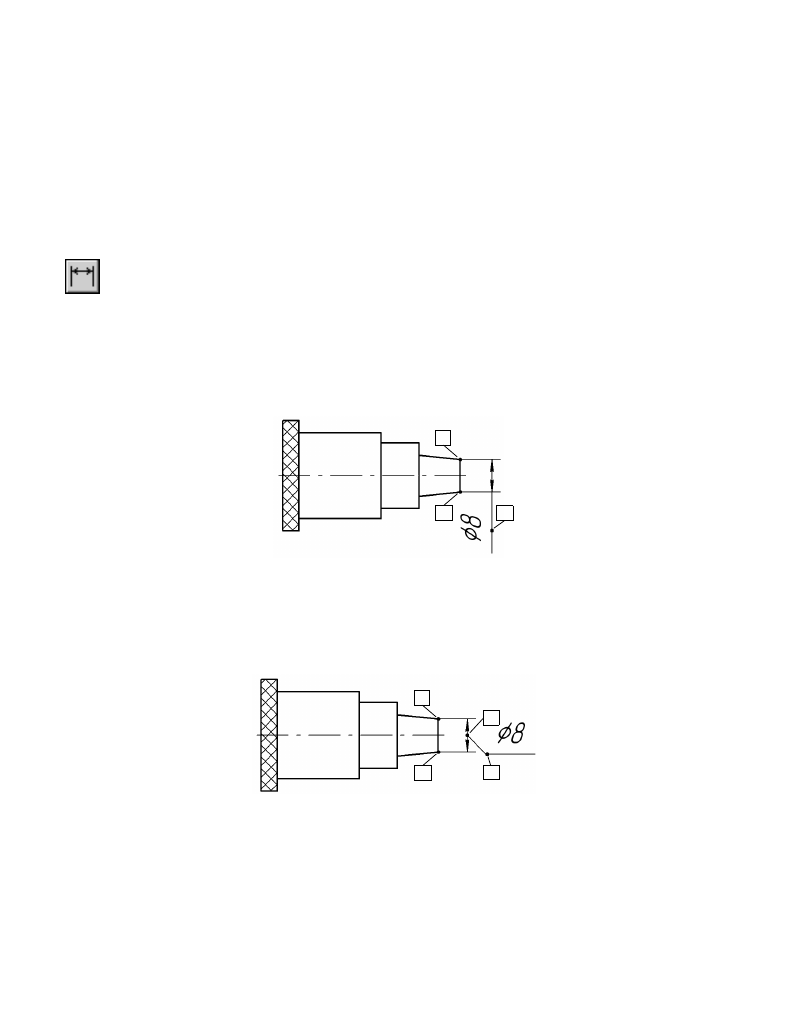

Рис. 23.1.  Линейный размер с ручным размещением размерной надписи

т1

т2

т3

Рис. 23.2.  Линейный размер на полке

т3

т4

т1

т2

161

Глава 23. Линейные размеры

Чтобы построить горизонтальный или вертикальный размер, активизируйте соответс!
твующий переключатель.

23.1.2. Указание объекта для простановки размера

Иногда бывает трудно указать точки привязки размера (например, если рядом с этими
точками расположены другие примитивы). В этих случаях можно указать сам объект для
автоматического определения точек привязки размера.

Для этого нажмите кнопку

Выбор базового объекта или вызовите из контекстного ме!

ню одноименную команду.

Затем укажите нужный объект. Его начальная и конечная точки будут определены авто!
матически и использованы в качестве точек привязки создаваемого размера (

т1 и т2).

Базовым объектом может являться отрезок (в том числе звено ломаной и сторона мно!
гоугольника), дуга или сплайн.

23.1.3. Размер с наклонными выносными линиями

Иногда бывает необходимо наклонить выносные линии линейного размера, например,
как на рис. 23.4

Размер такого вида формируется в процессе построения простого линейного размера с
помощью кнопки

Наклонить размер, расположенной на Панели специального управ!

ления.

а)

б)

в)

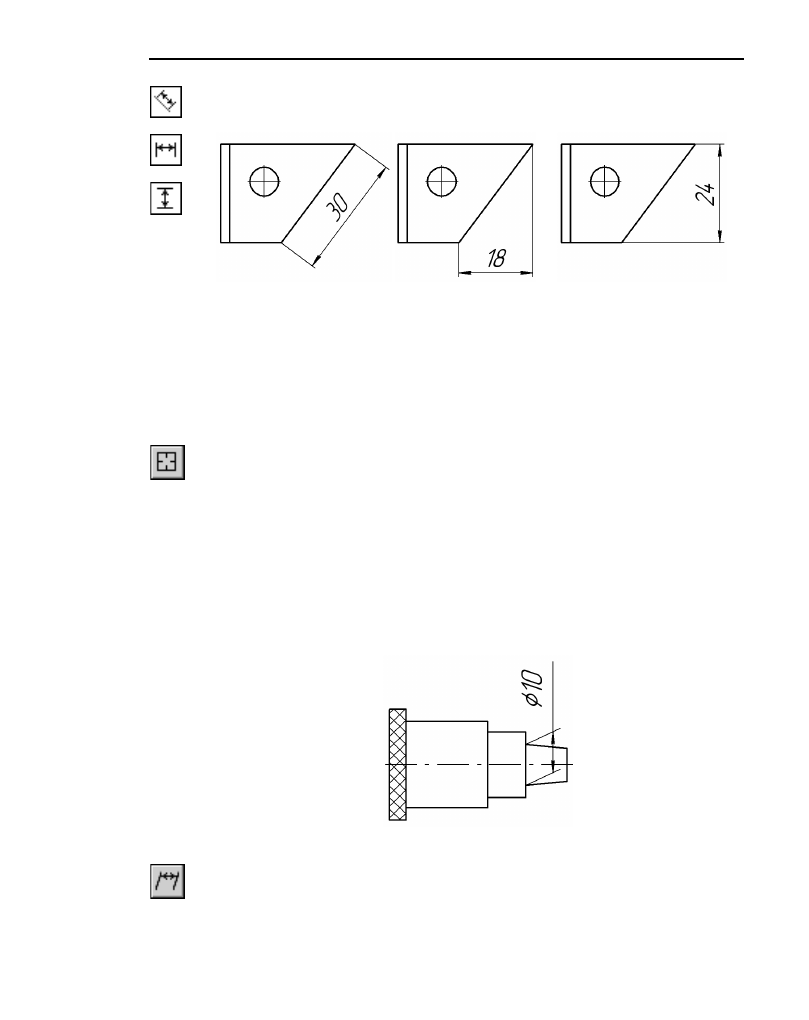

Рис. 23.3.  Ориентация линейного размера:

а) параллельный объекту, б) горизонтальный, в) вертикальный

Рис. 23.4.  Пример простановки размера с наклонными выносными линиями
