150

Глава 22.

Общие сведения о размерах

КОМПАС!3D V8 позволяет создать в графическом документе любой из предусмотрен!
ных стандартом вариантов размеров. Возможна простановка нескольких типов линей!
ных, угловых, радиальных размеров, диаметрального размера, размеров высоты и дуги.
Кроме того, доступен специальный способ простановки размеров, при котором тип раз!
мера автоматически определяется системой.

Команды простановки размеров сгруппированы в меню

Инструменты —

Размеры, а кнопки для вызова команд — на панели Размеры (рис. 22.1).

Общая последовательность действий при простановке большинства разме!
ров следующая:

1. Вызов команды простановки размера нужного типа или команды автоматической про!

становки размеров.

2. Указание объектов (объекта), к которым требуется проставить размер.

3. Настройка начертания размера с помощью вкладок Панели свойств (см. разделы 22.1 и

22.2).

4. Редактирование (при необходимости) размерной надписи (см. раздел 22.3) и задание ее

положения.

22.1.

Настройка свойств

Элементы управления создаваемым размером, содержащиеся на вкладке

 Размер, пред!

ставлены в таблице 22.1.

Рис. 22.1.  Панель

Размеры

Рис. 22.2.  Вкладка Размер Панели свойств при простановке линейного размера

Табл. 22.1. Элементы управления вкладки Размер

Элемент

Описание

т1, т2, т3, т4

Поля координат характерных точек размера. На рис. 23.2 на с. 160
показаны четыре точки, определяющее положение линейного
размера на полке.
Если выбрано ручное размещение текста (см. табл. 22.3 на с. 152),
то поле

т3 задает также положение надписи, а если выбрано

размещение на полке — точку начала линии!выноски.
Поле

т4 доступно в том случае, если выбран один из вариантов

размещения размерной надписи на полке (см. там же).

Тип

Элемент, определяющий направление выносных линий размера. В
зависимости от типа создаваемого размера этот элемент может
иметь различные вид и состав (см. табл.22.2).

151

Глава 22. Общие сведения о размерах

Текст

Поле, содержащее текст размерной надписи. Чтобы
отредактировать текст, предлагаемый по умолчанию, или ввести
новый, щелкните в поле мышью.
Подробно формирование размерной надписи описано в разделе
22.3 на с. 153.
Ввод символов непосредственно в поле

Текст невозможен.

Табл. 22.2. Элемент

Тип

Тип размера

Состав элемента Тип

Линейный размер  Горизонтальный

Вертикальный

Параллельно объекту

*

Размер дуги

Параллельные выносные линии

Выносные линии от центра

Размер высоты

Для вида спереди или разреза

Для вида сверху с линией!выноской

Для вида сверху непосредственно на изображении

Диаметральный
размер

Полная выносная линия

Выносная линия с обрывом

Радиальный
размер

Радиальный размер не от центра окружности

Радиальный размер от центра окружности

Табл. 22.1. Элементы управления вкладки Размер

Элемент

Описание

Часть IV.

Простановка размеров и обозначений

152

22.2.

Настройка параметров

Элементы управления создаваемым размером, содержащиеся на вкладке

Параметры,

представлены в таблице 22.3.

Угловой размер

На минимальный (острый) угол

На максимальный (тупой) угол

На угол более 180°

* Только для простого линейного размера.

Табл. 22.2. Элемент

Тип

Тип размера

Состав элемента Тип

Рис. 22.3.  Вкладка Параметры Панели свойств при простановке линейного размера

Табл. 22.3. Элементы управления вкладки Параметры

Элемент

Описание

Выносная линия

Переключатель, определяющий, будет ли отрисована выносная
линия размера.

Стрелка

Список, позволяющий выбрать вид стрелки. Доступны следующие
варианты:

Изнутри, Снаружи, Засечка, Точка, Без стрелки.

Размещение
текста

Список, позволяющий выбрать способ размещения размерной
надписи. Доступны следующие варианты:

Автоматическое,

Ручное, На полке, влево, На полке, вправо, На полке, вверх,
На полке, вниз.

Параметры
выноски

При создании размера с надписью, расположенной на полке, в
поле

Длина отображается длина линии!выноски, а в поле Угол —

угол ее наклона к оси абсцисс текущей системы координат. Ввод
значений с клавиатуры в эти поля возможен при отключенном
автосоздании объектов (см. раздел 8.1.10 на с. 72) и только после
того, как линия!выноска сформирована (указана точка начала
полки), т.е. фактически с помощью этих полей производится
редактирование созданной линии!выноски.

153

Глава 22. Общие сведения о размерах

22.3.

Управление размерной надписью

Ввод (редактирование) текста размерной надписи произ!
водится в диалоге (рис. 22.4), который вызывается щелч!
ком мыши в поле

Текст на вкладке Размер.

Элементы управления этого диалога представлены в таб!
лице 22.4.

По умолчанию

Если эта опция включена, то все текущие настройки вкладки
Параметры будут использоваться при создании следующих
размеров данного типа до конца сеанса работы.
Если опция выключена, то настройка распространяется только на
текущий (создаваемый) размер.
Этот и другие способы управления параметрами размеров
подробно рассматриваются в разделе 22.5 на с. 158.

Зазор/Длина

*

Позволяет создавать размерные линии с зазором
(см. раздел 23.1.4 на с. 162).

Позволяет создавать размерные линии фиксированной длины.

Указатель
от текста к дуге

Опция, управляющая отрисовкой указателя от размерной надписи
к образмериваемой дуге. Только для размера дуги.

*

Только для линейных размеров.

Табл. 22.3. Элементы управления вкладки Параметры

Элемент

Описание

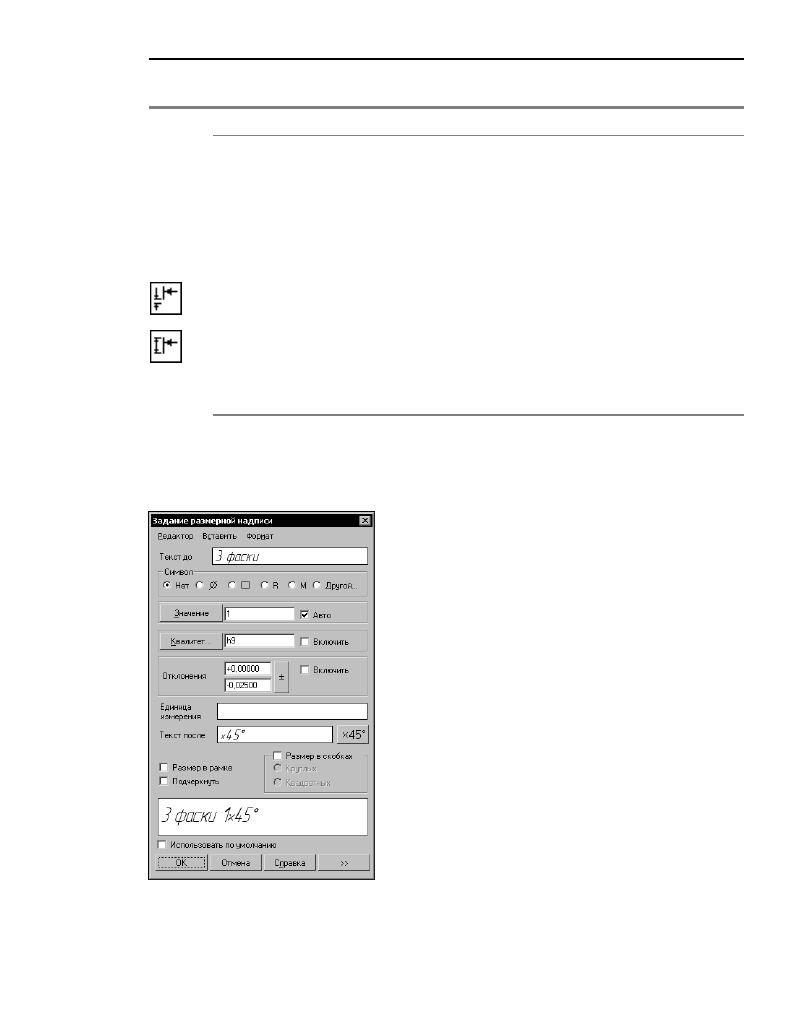

Рис. 22.4.  Диалог задания

размерной надписи
линейного размера
