Часть III.

Геометрические объекты

146

21.2.

Фаска на углах объекта

Чтобы построить фаски на углах объектов следующих типов: контур, ломаная или мно!
гоугольник, вызовите команду

Фаска на углах объекта.

С помощью группы переключателей

Тип на Панели свойств укажите способ построения

фаски: по двум длинам или по длине и углу.

Введите параметры фаски в соответствующие поля на Панели свойств.

Укажите курсором угол контура, многоугольника или ломаной, на котором необходимо
построить фаску. Первым объектом для построения фаски будет считаться ближайшее
к указанной точке звено.

По умолчанию фаска строится только на указанном угле контура. При этом в группе

Ре

жим на Панели свойств активен переключатель На указанном угле. Чтобы фаски с за!
данными параметрами одновременно создавались на всех углах выбранного контура,
активизируйте переключатель

На всех углах контура.

21.3.

Скругление

Чтобы построить скругление дугой окружности между двумя пересекающимися объек!
тами, вызовите команду

Скругление.

Введите радиус скругления в соответствующее поле на Панели свойств.

Укажите два объекта, между которыми нужно построить скругление.

а)

б)

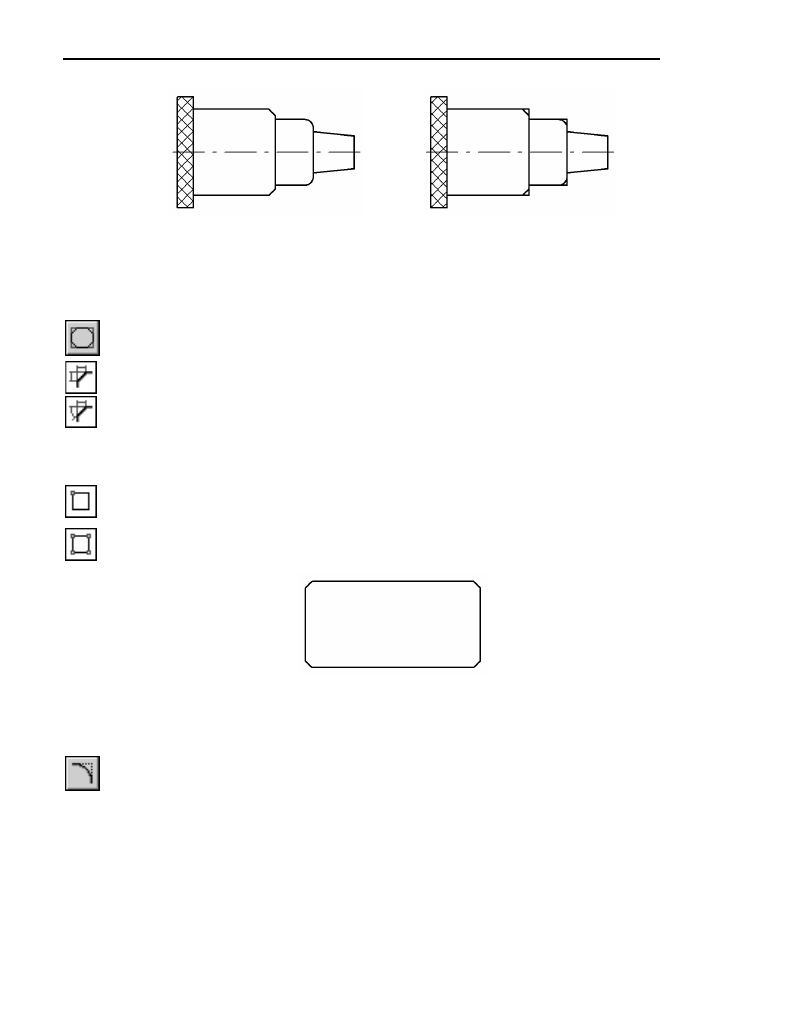

Рис. 21.2.  Построение фаски/скругления: а) с усечением элементов,

б) без усечения элементов

Рис. 21.3.  Построение фасок на всех углах прямоугольника

147

Глава 21. Фаски и скругления

21.4.

Скругление на углах объекта

Чтобы построить скругления дугами окружности на углах объектов следующих типов:
контур, ломаная или многоугольник, вызовите команду

Скругление на углах объекта.

Введите радиус скругления в соответствующее поле на Панели свойств.

Укажите угол контура, многоугольника или ломаной, на котором необходимо построить
скругление.

По умолчанию скругляется только указанный угол контура. При этом в группе

Режим на

Панели свойств активен переключатель

На указанном угле. Чтобы скругления с задан!

ными параметрами одновременно создавались на всех углах выбранного контура, акти!
визируйте переключатель

На всех углах контура.

а)

б)

Рис. 21.4.  Построение скругления: а) исходное изображение,

б) результат построения

Рис. 21.5.  Построение скруглений на всех углах многоугольника
