Чтобы перейти к созданию следующей группы размеров с общей размерной линией, на!
жмите кнопку

Указать заново и укажите новый базовый отрезок.

25.5.

Угловой размер с обрывом

Чтобы проставить угловой размер с обрывом, вызовите команду

Угловой размер с об

рывом.

Укажите отрезок, от которого требуется проставить размер.

Затем укажите ось симметрии размера — любой отрезок, звено ломаной, сторону мно!
гоугольника или вспомогательную прямую.

Задайте точку

т3, определяющую положение размерной линии и ее длину.

При необходимости отредактируйте размерную надпись (см. раздел 22.3 на с. 153) и вы!
берите параметры отрисовки размера (см. раздел 22.2 на с. 152).

Если выбрано размещение размерной надписи на полке (см. табл. 22.3 на с. 152), задай!
те точку начала полки

т4. Линия!выноска будет начинаться от середины размерной ли!

нии.

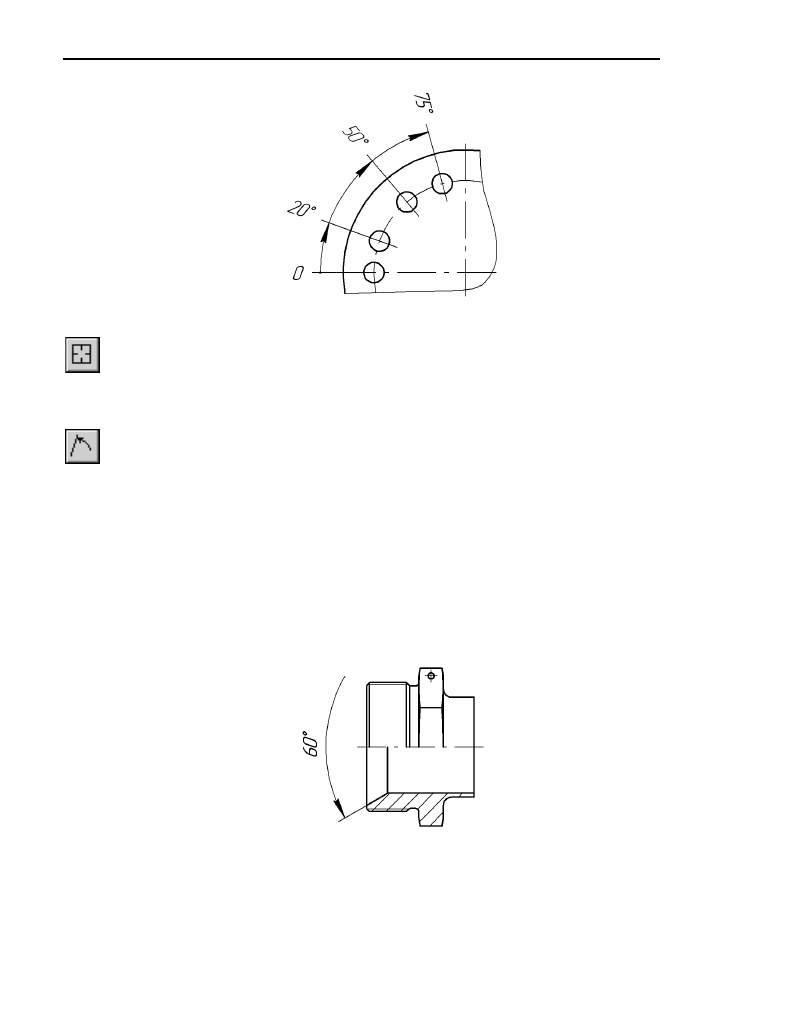

Рис. 25.7.  Простановка угловых размеров с общей размерной линией

Рис. 25.8.  Пример простановки углового размера с обрывом

179

Глава 26.

Авторазмеры

Размеры часто применяемых типов (простые линейные, угловые, радиальные и некото!
рые другие) удобно создавать с помощью команды автоматической простановки разме!
ров.

Для вызова команды служит кнопка

Авторазмер на инструментальной панели Разме

ры.

После вызова команды необходимо указать базовые объекты размера: кривые или точ!
ки. В зависимости от того, какие объекты указаны, система автоматически определит тип
создаваемого размера. Таким образом, для получения размеров каждого типа не нужно
вызывать специальную команду — достаточно указать необходимые объекты.

Правила указания базовых объектов при работе с командой

Авторазмер:

▼

если при указании объекта в «ловушку» курсора попала характерная точка этого объек!
та, то считается, что указана

точка, а не объект,

▼

если при указании объекта в «ловушку» курсора не попала ни одна характерная точка
этого объекта, то считается, что указан объект, т.е.

кривая,

▼

если в «ловушку» попали несколько объектов, то указанным считается объект (

точка или

кривая), ближайший к центру ловушки,

▼

при использовании привязок

Ближайшая точка, Середина или Пересечение указан!

ной считается

точка, а не кривая, которой она принадлежит.

Таким образом, для простановки линейного размера нужно указать отрезок или две точ!
ки, между которыми требуется проставить размер, для простановки углового размера !
два непараллельных отрезка и так далее. Подробнее указание объектов для простановки
размера того или иного типа описано в следующих разделах.

При необходимости отредактируйте размерную надпись (см. раздел 22.3 на с. 153) и вы!
берите параметры отрисовки размера (см. раздел 22.2 на с. 152).

26.1.

Линейный авторазмер

Для создания линейного авторазмера укажите две точки привязки размера или отрезок,
граничные точки которого будут являться точками привязки.

На экране появится фантом линейного размера.

Перемещая курсор, выберите ориентацию размера — горизонтальный, вертикальный
или параллельный объекту.

Чтобы настроить размер «ловушки» курсора, воспользуйтесь командой

Сервис —

Параметры... — Система — Графический редактор — Курсор.

Процесс редактирования авторазмера запускается обычным образом — двойным щел!
чком мыши по его изображению.
Редактирование размеров, полученных с помощью команды

Авторазмер, ничем не от!

личается от редактирования размеров, полученных с помощью специальных команд.

Часть IV.

Простановка размеров и обозначений

180

Укажите точку, определяющую положение надписи.

26.1.1.

Способы управления размерной надписью авторазмера

Для управления размерной линией и надписью авторазмера служат клавиши <Shift> и
<Ctrl>.

При нажатии и удержании клавиши <Shift> фиксируется положение размерной линии.
Перемещая курсор, вы можете задать положение размерной надписи.

При нажатии и удержании клавиши <Ctrl> фиксируется ориентация размера, у него по!
является линия!выноска и горизонтальная полка. Перемещая курсор, вы можете задать
начало полки и ее направление — вправо или влево.

Аналогичным образом вы можете использовать клавиши <Shift> и <Ctrl> при создании
авторазмеров остальных типов. Исключением является лишь радиальный авторазмер —
при его простановке возможно использование только клавиши <Ctrl>.

26.2.

Линейный авторазмер от отрезка до точки

Для создания линейного авторазмера от отрезка до точки укажите отрезок и точку или
два параллельных отрезка.

На экране появится фантом линейного размера.

Укажите точку, определяющую положение надписи.

Дополнительные возможности управления размерной линией и надписью описаны в
предыдущем разделе.

26.3.

Линейный авторазмер с обрывом

Для создания линейного авторазмера с обрывом укажите в любой последовательности
два параллельных отрезка, один из которых имеет системный стиль линии Осевая или
является системным объектом

осевая линия (см. раздел 27.16).

На экране появится фантом линейного размера с обрывом.

Укажите точку, определяющую положение размерной линии и надписи.

Дополнительные возможности управления размерной линией и надписью описаны в
разделе 26.1.1.

Линейный авторазмер предлагается системой по умолчанию после вызова команды

Ав

торазмер и указания отрезка. Если требуется проставить не простой линейный размер,
а, например, линейный размер от отрезка до точки или угловой размер, то продолжайте
указание объектов. Система перейдет в режим построения размера, соответствующего
указанным объектам.

Если один из указанных отрезков имеет системный стиль Осевая или является систем!
ным объектом

осевая линия (см. раздел 27.16 на с. 212), то тип размера автоматически

определяется как

Простой линейный с обрывом. Таким образом, если требуется про!

ставить линейный авторазмер от отрезка до точки, необходимо обращать внимание на
стиль линии выбираемых отрезков и тип выбираемых объектов.

181

Глава 26. Авторазмеры

26.4.

Угловой авторазмер

Для создания углового авторазмера укажите два непараллельных отрезка.

На экране появится фантом углового размера.

Перемещая курсор, выберите тип размера — на острый угол, на тупой угол или на угол
больше 180°.

Укажите точку, определяющую положение размерной линии и надписи.

Дополнительные возможности управления размерной линией и надписью описаны в
разделе 26.1.1 на с. 180.

26.5.

Угловой авторазмер с обрывом

Для создания углового авторазмера с обрывом укажите в любой последовательности
два непараллельных отрезка, один из которых имеет системный стиль линии Осевая или
является системным объектом

осевая линия (см. раздел 27.16).

На экране появится фантом углового размера с обрывом.

Укажите точку, определяющую положение размерной линии и надписи.

Дополнительные возможности управления размерной линией и надписью описаны в
разделе 26.1.1 на с. 180.

26.6.

Радиальный авторазмер

Для создания радиального авторазмера укажите дугу окружности.

На экране появится фантом радиального размера.

Группа переключателей

Тип на вкладке Размер позволяет указать, требуется ли проста!

вить радиальный размер от центра или не от центра окружности.

Группа переключателей

Размер позволяет указать, требуется ли проставить диамет!

ральный или радиальный размер. При выборе диаметрального размера система пере!
ключается в режим создания этого размера (см. следующий раздел).

Укажите точку, определяющую положение размерной линии и надписи.

Дополнительные возможности управления размерной линией и надписью описаны в
разделе 26.1.1 на с. 180.

26.7.

Диаметральный авторазмер

Для создания диаметрального авторазмера укажите окружность.

На экране появится фантом диаметрального размера.

Если один из указанных отрезков имеет системный стиль Осевая или является систем!
ным объектом

осевая линия (см. раздел 27.16 на с. 212), то тип размера автоматически

определяется как

Угловой с обрывом. Таким образом, если требуется проставить

простой угловой размер, необходимо обращать внимание на стиль линии выбираемых
отрезков и тип выбираемых объектов.
