Глава 9.

Общие сведения о геометрических объектах

К геометрическим объектам в системе КОМПАС!3D относятся:

▼

точки,

▼

прямые,

▼

отрезки,

▼

окружности,

▼

эллипсы,

▼

дуги,

▼

многоугольники,

▼

ломаные,

▼

кривые Безье,

▼

NURBS,

▼

штриховки,

▼

эквидистанты,

▼

контуры.

Команды создания этих объектов сгруппированы в ме!
ню

Инструменты — Геометрия, а кнопки для вызова

команд — на панели

Геометрия (рис. 9.1).

Если какие!либо действия выполняются одинаково в однородных командах, то описание
этих действий приведено только один раз при первом знакомстве с ними.

9.1.

Стили геометрических объектов

Внешний вид геометрического объекта определяется его

стилем.

Вместе с КОМПАС!3D V8 поставляются системные стили точек, кривых и штриховок.
Системные стили кривых и штриховок соответствуют стандартным. Возможно создание
пользовательских стилей кривых и штриховок.

Одним из системных стилей точек и кривых является Вспомогательный стиль. Он пред!
назначен для объектов, выполняющих вспомогательные функции — точек и линий, со!
здаваемых при разметке, во время предварительных построений и т.п. После того, как
такие объекты станут не нужны, их удаляют.

Если вспомогательные объекты имеют одноименный стиль, то всех их можно быстро
удалить, воспользовавшись командой

Редактор — Удалить — Вспомогательные

кривые и точки (см. раздел 35.1 на с. 252). Поэтому, если объект относится к вспомо!
гательным, то при его построении рекомендуется использовать соответствующий стиль.
Если же создаваемый объект не должен удаляться заодно со вспомогательными, то для
него следует выбрать другой стиль.

e

Рис. 9.1.

 Панель Геометрия

103

Глава 9. Общие сведения о геометрических объектах

При создании геометрического объекта текущий стиль отображается в од!
ноименном поле на Панели свойств. Чтобы изменить стиль, разверните
список

Стиль и выберите в нем нужную строку (рис. 9.2).

Внешний вид точек и кривых, имеющих системные стили, зависит от настройки системы.
При необходимости вы можете ее изменить (см. раздел 9.1.3).

9.1.1.

Выделение кривых по стилю

Чтобы выделить в документе все кривые, имеющие один стиль, выполните следующие
действия.

1. Вызовите команду

Выделить — По стилю кривой.... На экране появится диалог с пере!

чнем использованных в текущем документе стилей кривых.

2. Выберите в диалоге нужный стиль (стили).

Объекты, имеющие указанный стиль (стили), будут выделены.

Рис. 9.2.  Выбор стиля

кривой

При создании прямых (см. главу 11) им автоматически присваивается стиль Вспомога

тельная. Выбор другого стиля невозможен.

Одним из системных стилей штриховки является заливка цветом. Этот стиль удобно ис!
пользовать для зачернения сечений тонкостенных тел, прокладок и т.п., а также в случа!
ях, когда требуется получить область какого!либо цвета (например, при создании плака!
тов).

Часть III.

Геометрические объекты

104

9.1.2.

Изменение стиля объектов

Чтобы изменить стиль существующего геометрического
объекта (объектов), выполните следующие действия.

1.Выделите объект (объекты), стили которых требуется
изменить (о способах выделения см. раздел 8.5 на с. 87).

2.Вызовите команду

Сервис — Изменить стиль. На эк!

ране появится диалог замены стиля (рис. 9.3). Количест!
во вкладок диалога зависит от того, какие типы объектов
(кривые, точки, штриховки) выделены.

3.Настройте параметры и подтвердите замену стилей.

9.1.3.

Настройка системных стилей точек и линий

Чтобы настроить отобра!
жение и печать системных
стилей линий, вызовите ко!
манду

Сервис  – Пара

метры... – Система – Гра
фический редактор –
Системные линии.

На экране появится диалог
(рис. 9.4), в котором можно
установить различные ха!
рактеристики линий сис!
темных стилей.

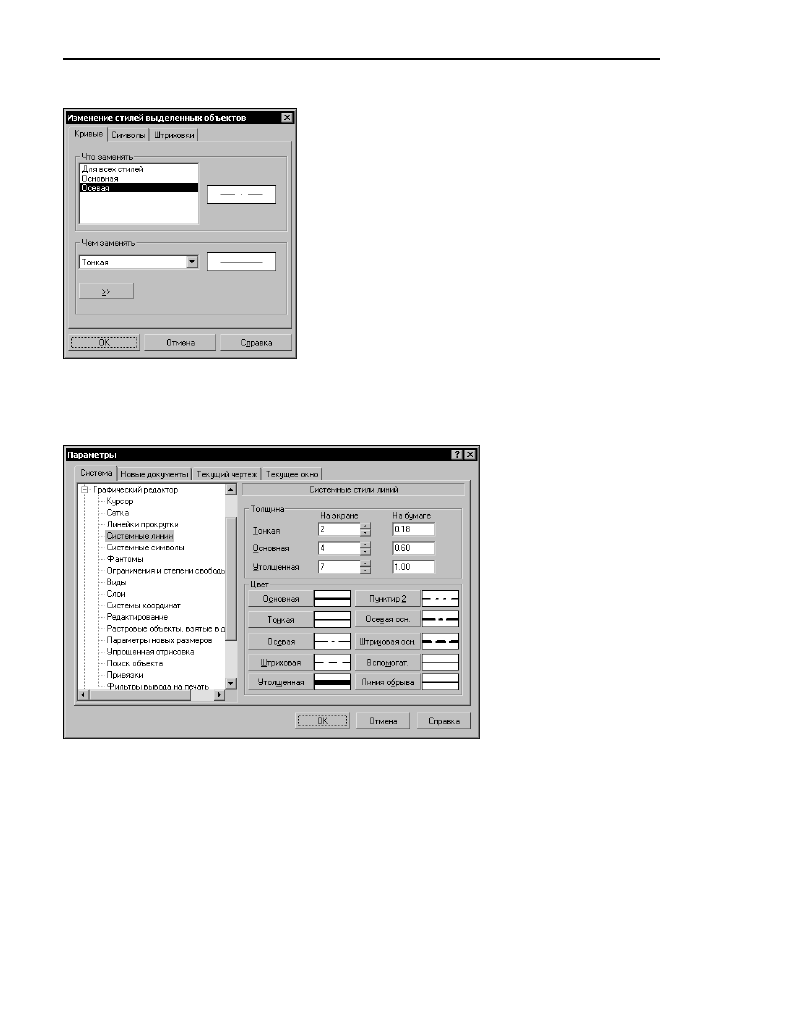

Рис. 9.3.  Диалог замены стилей

геометрических объектов

Рис. 9.4.  Диалог настройки системных стилей линий

105

Глава 9. Общие сведения о геометрических объектах

Чтобы настроить отобра!
жение системных стилей
точек, вызовите команду
Сервис – Параметры... –
Система – Графический
редактор – Системные
символы.

На экране появится диалог
(рис. 9.5), в котором можно
выбрать цвета точек.

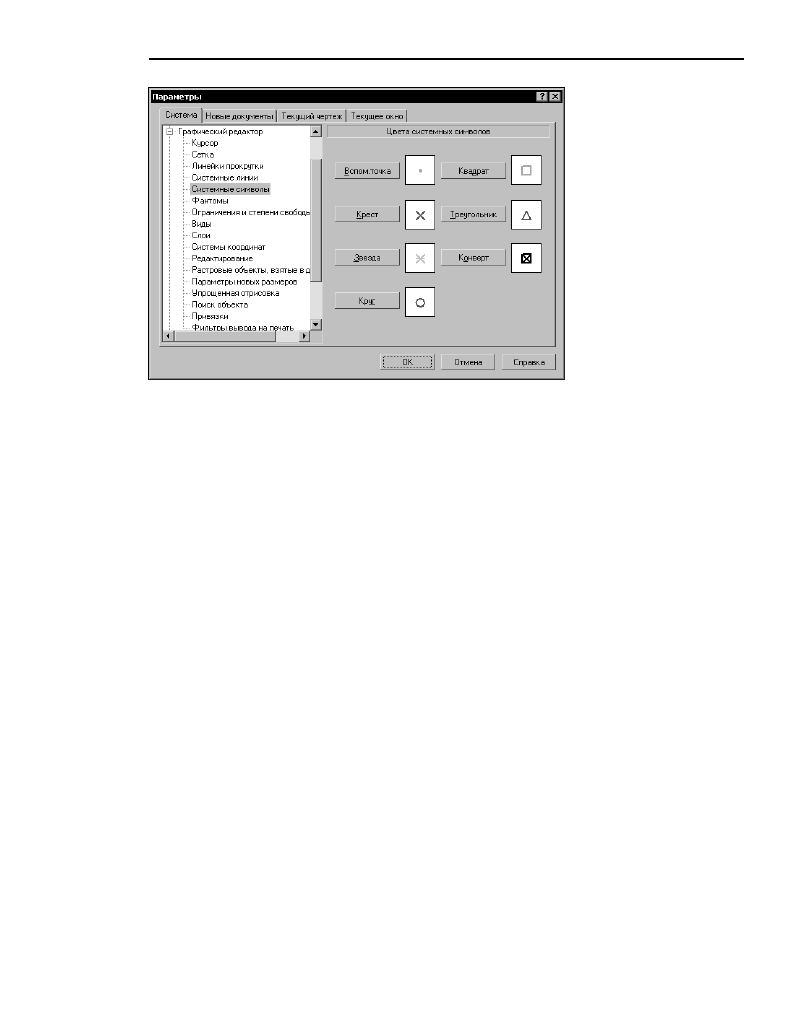

Рис. 9.5.  Диалог настройки системных стилей точек
