Часть II.

Как работать в КОМПАС3D V8

94

Завершив настройку, нажмите кнопку

ОК диалога.

Изображение сетки в активном окне будет немедленно перерисовано в соответствии с
заданными параметрами.

Аналогичным образом вы можете настроить сетку в других окнах.

Чтобы настроить параметры сетки для новых окон (т.е. для окон вновь созданных или
открытых документов), вызовите команду

Сервис — Параметры... — Система — Гра

фический редактор — Сетка. На экране появится диалог с элементами управления,
аналогичными описанным в таблице 8.9, в котором вы можете произвести необходимую
настройку.

8.6.3.

Изображение сетки при мелких масштабах

Если изображение сетки в окне включено, то каждый раз при изменении масштаба отоб!
ражения (см. раздел 6.1 на с. 52) система будет учитывать это изменение при перери!
совке сетки. Когда масштаб становится настолько мелким, что сетку с заданным шагом
невозможно корректно отрисовать из!за ее плотности, на экран выводится

разреженная

сетка.

Предел плотности сетки определяется значением, заданным в качестве

Минимального

расстояния между точками (см. табл. 8.9). До тех пор, пока количество пикселов
между точками больше минимального, разрежение сетки не происходит. При дальней!
шем уменьшении масштаба сетка разреживается.

Разреживание сетки производится с учетом шага разреживания, установленного при ее
настройке.

Если была установлена кратность

Из ряда (см. там же), то шаг точек сетки будет кратен

числам из ряда 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000, 50000,
100000, 500000. Это означает, что при установке такого масштаба отображения, который
не позволяет корректно отображать каждую точку, на экране будет показываться каждая
вторая точка сетки; при дальнейшем уменьшении масштаба — каждая пятая, затем де!
сятая и так далее.

Если же был установлен

Кратный шаг разреживания (см. там же), то шаг точек сетки

будет постоянно кратен заданному числу. Например, задание шага разреживания, крат!

Кратный

Эта опция устанавливает шаг разреживания точек сетки кратным
любому целому числу.

Минимальное
расстояние
между точками

Минимальное расстояние между точками сетки (в пикселах), при
котором ее разрежение еще не происходит.

* Элемент доступен, если на вкладке

Параметры выбран один из типов сет!

ки с узлами.

Табл. 8.9.  Диалог настройки сетки

Элемент

Описание

95

Глава 8. Приемы создания объектов

ного 2, означает, что при уменьшении масштаба изображения на экране сначала показы!
вается каждая вторая точка сетки, затем — каждая четвертая, затем — шестая и т.д.

8.7.

Использование ЛСК

При работе в графическом документе положение объектов всегда задается в текущей
системе координат. В КОМПАС!3D V8 используются правые декартовы системы коорди!
нат.

Каждый чертеж имеет

абсолютную систему координат. Ее начало всегда находится в

левом нижнем углу формата (внешней рамки). Для фрагмента понятие абсолютной сис!
темы координат не имеет смысла (нет явных габаритов, как в случае чертежа), поэтому
начало системы координат при создании нового фрагмента отображается в центре окна.

Однако использование одной только абсолютной системы координат не всегда удобно.
При проектировании часто возникают ситуации, когда нужно отмерять расстояния или
углы не от левого нижнего угла листа, а от какой!либо другой точки.

Для реализации такого способа задания параметров объектов работы в в КОМПАС!3D V8
используются локальные системы координат (ЛСК). Назначив ЛСК в нужных точках про!
ектируемой детали или узла, вы можете выбрать любую из них в качестве текущей. При
этом все координаты будут рассчитываться и отображаться именно в этой текущей сис!
теме. После того, как ЛСК перестанет быть нужной, вы можете удалить ее из документа.

8.7.1.

Создание локальной системы координат

Чтобы создать в документе локальную систему координат, вызовите команду

Вставка —

Локальная СК или нажмите кнопку Локальная СК на панели Текущее состояние.

На Панели свойств появятся элементы для работы с локальными системами координат.
Эти элементы представлены в таблице 8.10.

Табл. 8.10. Элементы Панели свойств для работы с ЛСК

Элемент

Описание

Выбор ЛСК

Панель, содержащая список ЛСК, имеющихся в текущем
документе.

Имя ЛСК

Имя выделенной в списке ЛСК. Вы можете ввести в это поле любое
название для любой ЛСК.

Начало отсчета
локальной СК

Поля координат точки начала выделенной ЛСК. Координаты этой
точки задаются в текущей системе координат.

Угол наклона оси
Х локальной СК

Поле угла поворота оси Х выделенной ЛСК. Этот угол
отсчитывается от оси Х текущей системы координат.

Настройка...

Кнопка, позволяющая настроить отрисовку ЛСК. После нажатия
этой кнопки на экране появляется диалог настройки ЛСК
(см. табл. 8.11).

Часть II.

Как работать в КОМПАС3D V8

96

8.7.2.

Управление локальными системами координат

Чтобы настроить имеющиеся в документе ЛСК, активизировать или удалить какую!либо
из них, вызовите команду

Вставка — Локальная СК или нажмите кнопку Локальная

СК на панели Текущее состояние.

На Панели свойств появятся элементы, представленные в таблице 8.10.

Чтобы установить какую!либо ЛСК в качестве текущей, выделите ее в списке (при этом
она отрисовывается на экране) и нажмите кнопку

Текущая локальная СК, расположен!

ную в окне

Выбор ЛСК. Текущая ЛСК отмечается в списке «галочкой».

Чтобы удалить выделенную ЛСК, нажмите кнопку

Удалить локальную СК.

Чтобы создать новую ЛСК, нажмите кнопку

Новая локальная СК.

Кроме того, выделив в списке любую ЛСК, вы можете ввести для нее новое имя, коор!
динаты точки!начала отсчета и угол поворота.

8.7.3.

Настройка отображения систем координат

Настройка отображения
систем координат произво!
дится в диалоге (рис. 8.21),
вызываемом командой
Сервис — Параметры... —
Система — Графический
редактор — Системы ко
ординат. Элементы управ!
ления этого диалога приве!
дены в таблице 8.11.

Вы можете отменить любое из вышеперечисленных действий, воспользовавшись кноп!
кой

Отменить на панели Стандартная.

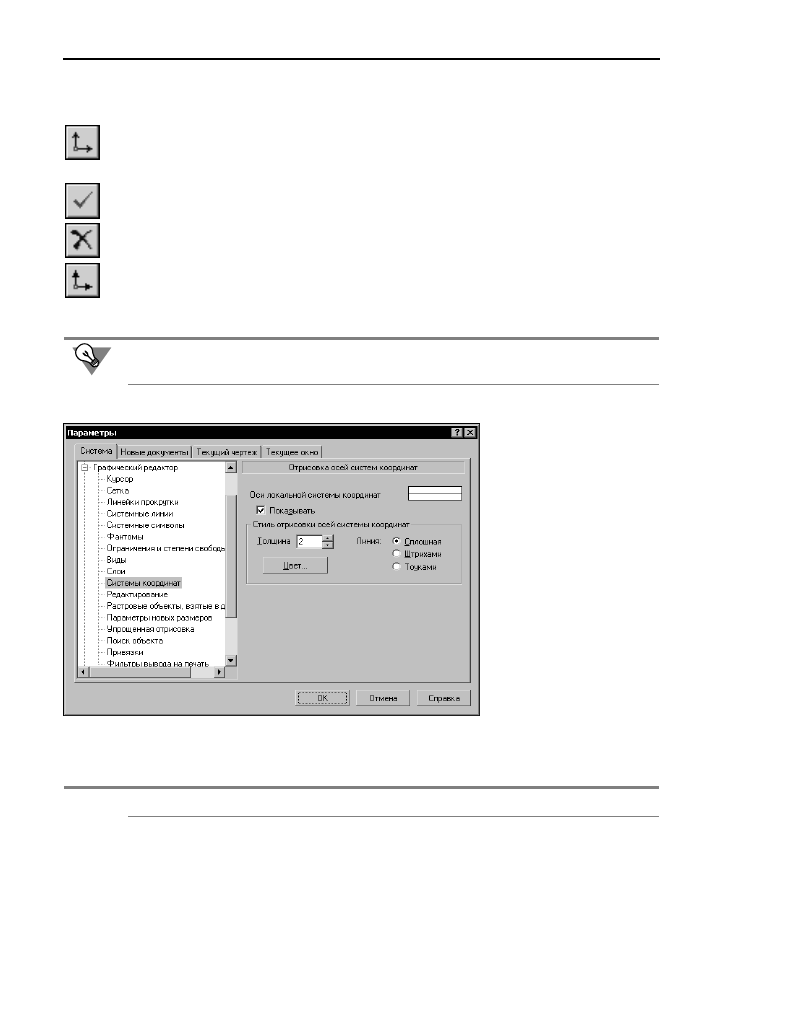

Рис. 8.21.  Диалог настройки систем координат

Табл. 8.11. Диалог настройки систем координат

Элемент

Описание

Оси локальной
системы
координат

Окно просмотра внешнего вида настраиваемого объекта. Это
позволяет оценить сделанные изменения.

Показывать

Опция, управляющая отображением на экране осей систем
координат

*

.

97

Глава 8. Приемы создания объектов

8.8.

Использование буфера обмена

При работе с графическими документами нередко возникает необходимость в копиро!
вании или переносе некоторой части изображения в пределах одного документа или в
другие документы.

Для этих целей в КОМПАС!3D V8 используется собственный буфер обмена, а не стандар!
тный буфер Windows.

Объем информации, который можно поместить в буфер обмена, не ограничен. Содер!
жимое буфера сохраняется на диске в специальном системном файле.

Буфер обмена позволяет быстро и удобно копировать или переносить чертежные объ!
екты. Однако в тех случаях, когда требуется выполнить точный сдвиг или сложное копи!
рование (например, по прямоугольной или концентрической сетке), используйте специ!
альные команды редактирования (см. главу 29 и главу 30).

8.8.1.

Помещение объектов в буфер

Помещение объектов в буфер может выполняться с одновременным удалением их из
документа или без удаления.

В первом случае производится так называемое

вырезание в буфер. Процесс, включаю!

щий в себя вырезание в буфер и вставку из буфера, называется

переносом через буфер.

Во втором случае производится

копирование в буфер. Процесс, включающий в себя ко!

пирование в буфер и вставку из буфера, называется

копированием через буфер.

При копировании или вырезании в буфер его предыдущее содержимое удаляется.

Чтобы поместить объекты в буфер, выполните следующие действия.

Толщина

Толщина (в пикселах) для изображения осей систем координат на
экране. Настройка доступна для стиля линий Сплошная.

Цвет...

Кнопка, позволяющая настроить цвет осей систем координат.

Линия

Перечень стилей линии для отображения осей систем координат.
Выберите нужный вариант:

сплошная, штрихами, точками.

* Оси систем координат не выводятся на печать.

Иногда (обычно при переносе фрагментов текста) использование буфера обмена
Windows возможно. Указания на это даны в описаниях соответствующих операций.

Копирование и перенос информации через буфер возможен только между документа!
ми, открытыми в одном и том же приложении КОМПАС!3D V8.

Табл. 8.11. Диалог настройки систем координат

Элемент

Описание
