Выделив несколько объектов с помощью какой!либо команды выделения, вы можете
вызвать другую команду выделения и продолжить указание объектов — выделение с от!
меченных ранее объектов не снимается.

8.5.3.

Настройка выделения

Выделенные объекты графического документа отображаются цветом, установленным в
диалоге настройки редактирования. Вызов этого диалога осуществляется командой
Сервис — Параметры... — Система — Графический редактор — Редактирование.

В правой части появившегося диалога находятся элементы управления, позволяющие
настраивать параметры различных процессов, в том числе выделения объектов.

Чтобы выбрать цвет для выделенных объектов, нажмите кнопку

Селектирование.

Опция

Показывать выключенные слои при селектировании составных объектов

позволяет включить отображение элементов, расположенных на слоях, отрисовка кото!
рых в данный момент отключена (об управлении состоянием слоев см. Том II,
раздел 44.5 на с. 50).

Выделить
секущей рамкой

Позволяет выделить объекты активного документа, частично или
полностью попавшие в заданную прямоугольную рамку.
После вызова команды укажите курсором первую и вторую
вершины прямоугольной рамки. Элементы, которые целиком или
частично попали внутрь заданной рамки, будут выделены.
За один вызов команды можно задать произвольное количество
секущих рамок.

Выделить
секущей ломаной

Позволяет выделить объекты активного документа, пересекая их
произвольной ломаной линией.
После вызова команды указывайте курсором вершины ломаной.
Объекты, пересекающиеся со звеньями ломаной, будут выделены.

Выделить
прежний список

Позволяет выделить объекты, которые выделялись предыдущий
раз (элементы прежнего списка).

Выделить по типу Позволяет выделить объекты активного документа в соответствии

с их типом.
После вызова команды на экране появляется диалог, в котором
требуется указать типы объектов, подлежащих выделению.

К составным объектам относятся группы (см главу 36), макроэлементы (см главу 37),
вставки фрагментов (см. Том II, часть VIII).

Табл. 8.7.  Общие команды выделения графических объектов

Команда

Описание

91

Глава 8. Приемы создания объектов

8.6.

Использование сетки

При работе с графическим документом или эскизом операции очень часто бывает удоб!
ным включить изображение сетки на экране и установить привязку к ее узлам. При этом
курсор, перемещаемый мышью, начнет двигаться не плавно, а дискретно по узлам сетки.
Такой режим работы можно сравнить с вычерчиванием изображения на листе милли!
метровой бумаги.

Сетка не является частью документа и не выводится на бумагу.

Сетка может по!разному выглядеть в разных окнах, даже если это окна одного и того же
документа. Возможна установка различных шагов сетки по ее осям, отрисовка сетки с
узлами, а также назначение повернутой относительно текущей системы координат и не!
прямоугольной (искаженной) сетки.

Управление отображением сетки в активном окне осуществляется кнопкой

Сетка на па!

нели

Текущее состояние.

Эта кнопка также служит индикатором отображения сетки в окне: нажатая кнопка озна!
чает, что сетка включена, отжатая — выключена.

Для управления сеткой служит специальное меню, вызываемое нажатием на кнопку со
стрелкой, расположенную рядом с кнопкой

Сетка. Описание команд этого меню пред!

ставлено в таблице 8.8.

Табл. 8.8.  Команды управления сеткой

Команда

Описание

Настроить
параметры

Позволяет настроить параметры сетки в активном окне. После
вызова команды на экране появляется диалог настройки сетки
(см. табл. 8.9).

Отображать
параметры

Управляет отображением основных параметров сетки —
расстояний между ее видимыми узлами

*

 по осям Х и Y текущей

системы координат — на панели

Текущее состояние

(рис. 8.19)

**

. После вызова команды параметры сетки будут

отображаться вне зависимости от того, включено или выключено
изображение сетки.

* При мелком масштабе отображения не все точки сетки видны на экране

(производится разрежение сетки), поэтому расстояние между соседними
видимыми точками отличается от расстояния между точками, установлен!
ного в диалоге настройки параметров сетки.
Если отображение сетки выключено, параметры сетки при любом масшта!
бе совпадают с шагами сетки по осям Х и Y, установленными при настрой!
ке

(см. табл. 8.9 на с. 92)

.

** Параметры сетки отображаются на панели, если она расположена горизон!

тально.

Отображать
параметры, если
сетка активна

Управляет отображением основных параметров сетки на панели
Текущее состояние

**

. После вызова команды параметры сетки

будут отображаться на панели, только если сетка включена.

Часть II.

Как работать в КОМПАС3D V8

92

8.6.1.

Привязка по сетке

Присутствие сетки на экране еще не говорит о том, что привязка курсора к ее точкам вы!
полняется. Включение нужного варианта привязки выполняется отдельно (см. табл. 8.3
на с. 76).

Справедливо и обратное замечание: изображение сетки в окне может быть выключено,
однако это не мешает выполнению привязки по сетке.

Глобальная привязка по сетке (как и любая другая глобальная привязка) действует толь!
ко в том окне, в котором она была установлена.

Если постоянная привязка по сетке не нужна, отключите глобальную привязку по сетке.

В этом случае вы можете привязать курсор к узлу сетки, включив локальную привязку
(см. раздел 8.2.2 на с. 78).

8.6.2.

Настройка параметров сетки

Вид сетки, отображающей!
ся в активном окне, на!
страивается в диалоге
(рис. 8.20), вызываемом
командой

Сервис — Па

раметры... — Текущее
окно — Сетка или коман!
дой

Настроить парамет

ры (см. табл. 8.8).

Элементы управления диа!
лога представлены в таб!
лице 8.9.

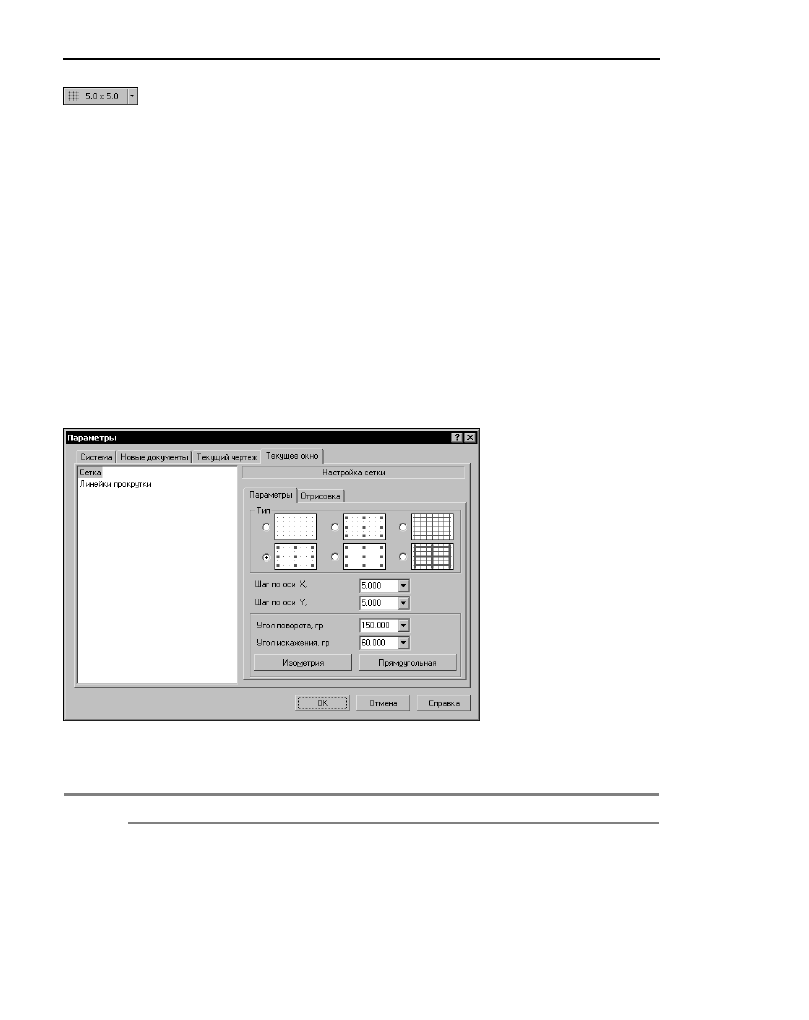

Рис. 8.19.  Отображение параметров сетки

на панели Текущее состояние

Рис. 8.20.  Диалог настройки сетки

Табл. 8.9.  Диалог настройки сетки

Элемент

Описание

Вкладка Параметры

Тип

Поддерживающиеся типы сетки. Для установки нужного типа
щелкните на нем левой кнопкой мыши.

93

Глава 8. Приемы создания объектов

Шаг по оси Х

Расстояние в миллиметрах между точками сетки в направлении оси
Х текущей системы координат.

Шаг по оси Y

Расстояние в миллиметрах между точками сетки в направлении оси
Y текущей системы координат.

Угол поворота

Угол поворота сетки вокруг начала текущей системы координат (в
градусах). Угол отсчитывается от положительного направления оси
Х против часовой стрелки.

Угол искажения

Угол в градусах между сторонами ячейки сетки, определяющий
искажение (непрямоугольность) ячейки. По умолчанию
устанавливается равным 90 градусам (прямоугольная ячейка).

Изометрия

Кнопка, позволяющая автоматически установить угол поворота
равным 150°, а угол искажения равным 60°. Сетку с такими
параметрами удобно использовать для вычерчивания
изометрических проекций.

Прямоугольная

Кнопка, позволяющая автоматически установить нулевой угол
поворота и угол искажения, равный 90° (сетка с прямоугольной
ячейкой, не повернутая относительно оси Х текущей системы
координат).

Вкладка Отрисовка

Размер точки

Размер точки сетки в экранных единицах (пикселах). Допускаются
только нечетные значения. Чтобы изменить цвет точки, нажмите
кнопку

Цвет....

Размер узла

*

Размер узла сетки в пикселах. Допускаются только нечетные
значения. Чтобы изменить цвет узла, нажмите кнопку

Цвет....

Отображать узел
«крестиком»

*

Включите эту опцию, чтобы узлы сетки отображались в виде
«крестиков». При выключенной опции узлы сетки показываются
как маленькие квадратики.

Шаг узлов
по оси Х

*

Определяет, через какое количество точек сетки проставлять узлы
в направлении оси Х текущей системы координат.

Шаг узлов
по оси Y

*

Определяет, через какое количество точек сетки проставлять узлы
в направлении оси Y текущей системы координат.

Шаг
разреживания

Эта группа опций определяет кратность отображения точек сетки
при невозможности их нормальной отрисовки (в окне с мелким
масштабом изображения).

Из ряда

Включите эту опцию, чтобы кратность отображения точек сетки
выбиралась из предопределенного ряда чисел.

Табл. 8.9.  Диалог настройки сетки

Элемент
