КОМПАС-3D V8. Руководство пользователя - часть 17

Часть II.

Как работать в КОМПАС3D V8

82

Ортогональный режим используется при вычерчивании горизонтальных и вертикальных
отрезков, обозначений ступенчатых разрезов, перпендикулярных друг другу участков
ответвлений допуска формы и в других случаях.

Чтобы познакомиться с работой в режиме ортогонального черчения, выполните следу!
ющие действия.

1. Создайте новый графический документ (лист или фрагмент). Убедитесь, что режим ор!

тогонального черчения отключен. При необходимости выключите его.

2. Вызовите команду

Инструменты — Геометрия — Отрезки — Отрезок и укажите кур!

сором первую точку отрезка.

3. Перемещайте курсор по полю документа и наблюдайте за фантомом отрезка.

Конечная точка отрезка совпадает с курсором, ее можно зафиксировать в любом месте
чертежа, нажав левую клавишу мыши.

4. Включите режим ортогонального черчения.

5. Перемещайте курсор.

Теперь фантом отрезка строго горизонтален или вертикален в зависимости от направле!
ния, ближе к которому находится курсор.

6. Зафиксируйте конечную точку отрезка.

7. Задайте начальную точку другого отрезка.

8. Перемещайте курсор по полю чертежа. Убедитесь, что фантом отрезка строится ортого!

нально осям текущей системе координат.

9. Нажмите и удерживайте клавишу <Shift> и продолжайте перемещать курсор.

Ортогональный режим отключился, и отрезок строится в обычном режиме, следуя за пе!
ремещением курсора.

10. Отпустите клавишу <Shift>. Убедитесь, что система вновь перешла в ортогональный ре!

жим.

11. Создайте наклонную локальную систему координат (см. раздел 8.7.1 на с. 95).

12. Введите несколько отрезков, указывая курсором их начальные и конечные точки. Убеди!

тесь, что отрезки создаются ортогонально осям координат текущей ЛСК.

8.3.

Геометрический калькулятор

Одним из способов задания числовых параметров графических объектов является сня!
тие значений параметров с уже существующих объектов. Для этого используется так на!
зываемый

геометрический калькулятор.

Команды геометрического калькулятора доступны в контекстном меню поля ввода чис!
лового параметра, если в этом поле

не находится текстовый курсор. Набор команд зави!

сит от типа параметра (см. табл. 8.6 на с. 85).

После вызова команды Геометрического калькулятора требуется указать объект (объек!
ты), параметры которого требуется снять: установить курсор так, чтобы его «ловушка»
захватывала нужный объект, и нажать клавишу <Enter> или левую кнопку мыши.

83

Глава 8. Приемы создания объектов

Во время работы геометрического калькулятора изменяется Панель свойств. Все имев!
шиеся на ней вкладки заменяются одной, название которой соответствует выбранной
команде геометрического калькулятора, а на Панели специального управления остаются
кнопки

Прервать команду и Справка. Они позволяют отказаться от использования

геометрического калькулятора или получить справку о текущей команде геометрическо!
го калькулятора соответственно.

Рассмотрим применение геометрического калькулятора на примере построения эллип!
са, центр которого находится в середине отрезка, ось параллельна другому отрезку, дли!
на полуоси равна длине дуги (рис. 8.12).

Создайте новый графический документ и постройте в нем объекты, показанные на
рис. 8.12, соблюдая пропорции «на глаз». Затем выполните следующие действия.

1. Вызовите команду

Инструменты — Геометрия — Эллипсы — Эллипс.

На Панели свойств появятся поля для ввода параметров эллипса — координат центра,
координат концов полуосей, длин полуосей и угла наклона первой полуоси (рис. 8.13).

2.Вызовите контекстное меню в поле координат центра эллипса. Это

меню содержит команды геометрического калькулятора для зада!
ния положения точки (рис.8.14).

3.Вызовите из этого меню команду

Середина кривой.

Вкладка

Эллипс на Панели свойств будет заменена вкладкой Сере

дина кривой.

4.Укажите отрезок, посередине которого должен находится центр эл!

липса.

На Панели свойств вновь появится вкладка

Эллипс.

Значение координаты точки будет вычислено, занесено в поле

Центр

и зафиксировано.

Чтобы изменить размер «ловушки» курсора, вызовите команду

Сервис —

Параметры... — Система — Графический редактор — Курсор.

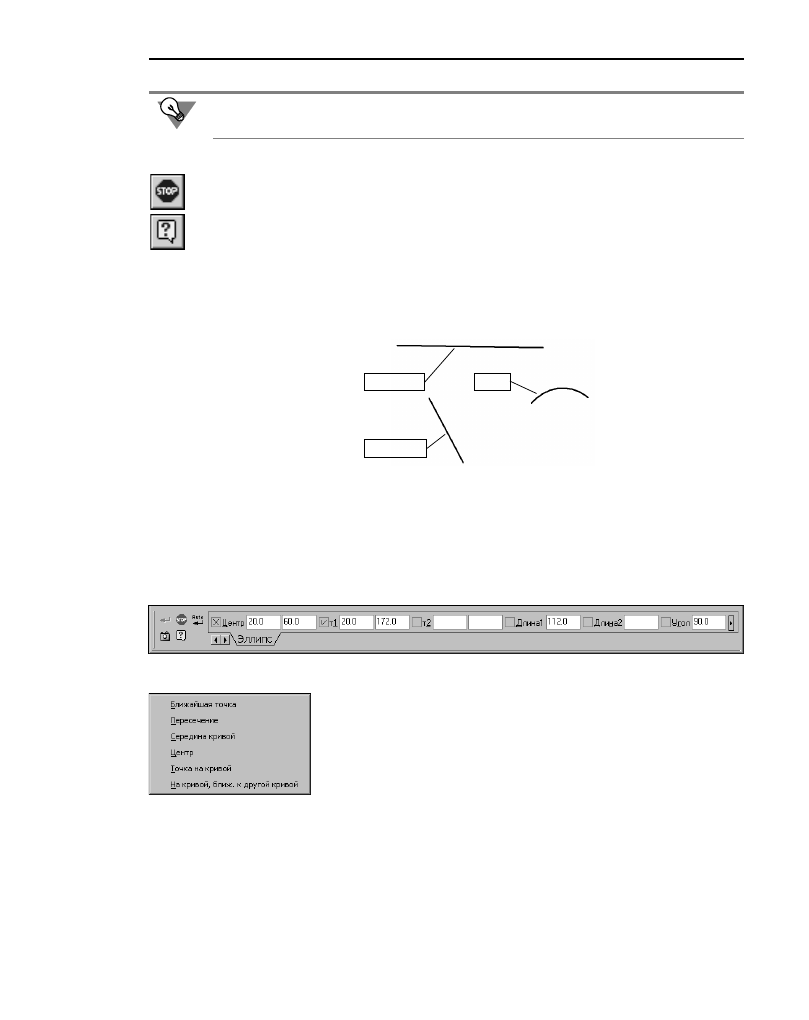

Рис. 8.12.  Объекты, параметры которых будет использовать Геометрический калькулятор

отрезок 1

отрезок 2

дуга

Рис. 8.13.  Панель свойств при построении эллипса

Рис. 8.14.  Меню

Геометрического
калькулятора
при задании точки

Часть II.

Как работать в КОМПАС3D V8

84

5. Вызовите контекстное меню в поле угла наклона первой оси эллип!

са. Это меню содержит команды геометрического калькулятора
для задания угла (рис.8.15).

6. Вызовите из этого меню команду

Направление прямой/отрез

ка, а затем укажите отрезок, параллельно которому должна пройти
первая ось эллипса.

Значение угла наклона этого отрезка к оси ОХ текущей системы ко!
ординат будет вычислено, занесено в поле

Угол и зафиксировано.

7. Вызовите контекстное меню в поле длины первой оси эллипса.

Это меню содержит команды геометрического калькулятора
для задания длины (рис. 8.16).

8. Вызовите из этого меню команду

Длина кривой, а затем ука!

жите дугу, длине которой должна равняться длина полуоси эл!
липса.

Значение длины будет вычислено, занесено в поле

Длина 1 и за!

фиксировано.

9. Длину второй полуоси задайте произвольно.

На этом построение эллипса с заданными параметрами закончено (рис. 8.17).

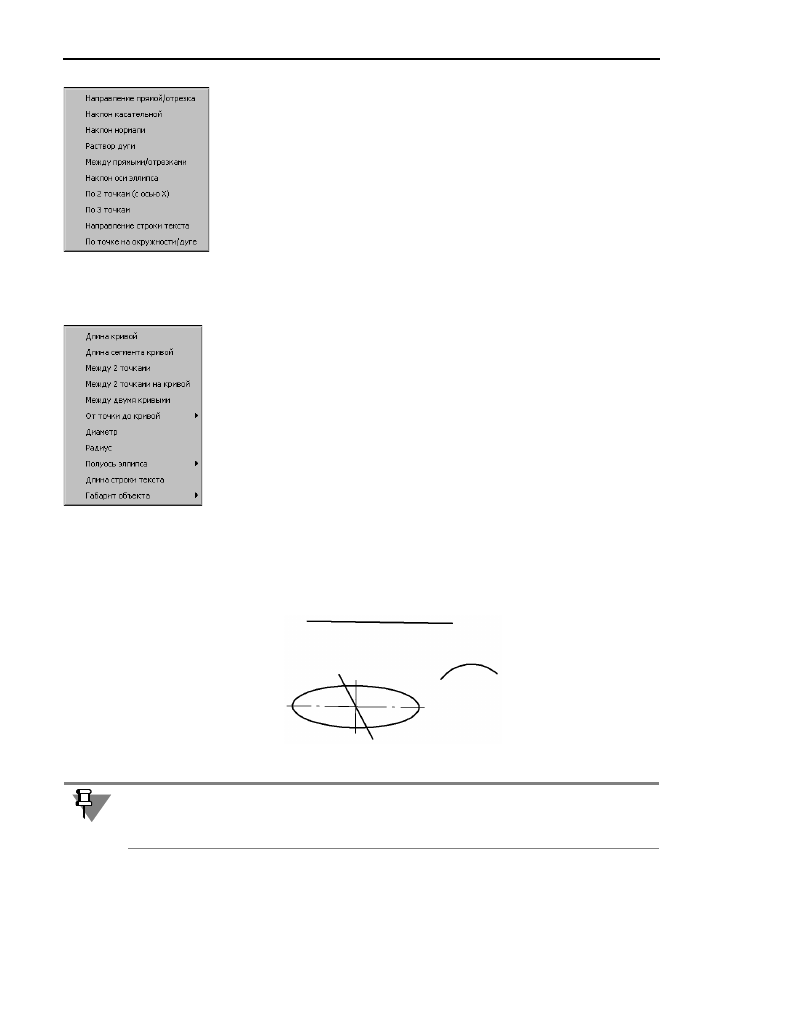

Рис. 8.15.  Меню

Геометрического
калькулятора
при задании угла

Рис. 8.16.  Меню

Геометрического
калькулятора



Рис. 8.17.  Результат построения эллипса

Если перед вызовом команды Геометрического калькулятора значение было зафикси!
ровано, то в результате работы калькулятора в поле параметра будет внесено новое зна!
чение, при этом фиксация сохранится.

85

Глава 8. Приемы создания объектов

Табл. 8.6.  Команды Геометрического калькулятора

Команда

Назначение

При вводе значений координат

*

На кривой,
ближайшей
к другой кривой

Привязка и снятие значений координат точки, расположенной на
указанном объекте и ближайшей к другому указанному объекту.

При вводе значений линейных величин

Длина кривой

Снятие значения длины (периметра) указанного элемента.

Длина сегмента
кривой

Снятие значения длины сегмента ломаной или контура, а также
стороны многоугольника.

Между двумя
точками

Снятие значения расстояния между двумя указанными точками.

Между двумя
точками
на кривой

Снятие длины участка кривой, ограниченного двумя указанными
точками на этой кривой.

Между двумя
кривыми

Снятие значения минимального расстояния между двумя
указанными объектами.

От точки
до кривой —
По нормали

Снятие значения кратчайшего расстояния между указанными
точкой и кривой.

От точки
до кривой — По Y

Снятие значения расстояния между указанными точкой и объектом
в положительном направлении оси Y текущей системы координат.

От точки
до кривой —
Против Y

Снятие значения расстояния между указанными точкой и объектом
в отрицательном направлении оси Y текущей системы координат.

От точки
до кривой – По X

Снятие значения расстояния между указанными точкой и объектом
в положительном направлении оси X текущей системы координат.

От точки
до кривой –
Против X

Снятие значения расстояния между указанными точкой и объектом
в отрицательном направлении оси X текущей системы координат.

Диаметр

Снятие значения диаметра указанной окружности или дуги.

Радиус

Снятие значения радиуса указанной окружности или дуги.

Полуось эллипса –
Большая

Снятие длины большой полуоси указанного эллипса.
