Глава 3. Графические документы

3.5.4.

Обозначение зоны, номер листа

На Панель свойств добавлены опции

Лист и Зона (рис. 3.36). Они позволяют автомати!

чески включить в обозначение линии разреза/сечения номер листа или обозначение зо!
ны, где будет располагаться вид с соответствующим изображением. Номер листа или
обозначение зоны включаются в обозначение линии только после создания вида и фор!
мирования ассоциативной связи между обозначением этого вида и обозначением объ!
екта оформления (см. раздел 3.4.1).

Если опция

Лист или Зона включена при создании линии разреза/сечения, то аналогич!

ная опция включается в обозначении вида, который автоматически создается по завер!
шении команды

Линия разреза.

3.6.

Команда Стрелка взгляда

Теперь при создании стрелки взгляда не нужно указывать точку

т3, определявшую по!

ложение текста — он размещается автоматически. При необходимости положение точки
т3 можно изменить, выделив созданное обозначение щелчком мыши.

На Панель свойств добавлены опции

Лист и Зона, имеющие то же назначение, что и ана!

логичные опции в команде

Линия разреза (см. раздел 3.5.4).

3.7.

Команда Выносной элемент

На Панель свойств добавлены опции

Лист и Зона, имеющие то же назначение, что и ана!

логичные опции в команде

Линия разреза (см. раздел 3.5.4).

3.8.

Управление состоянием видов и слоев

Состоянием  видов и слоев теперь можно управлять без вызова

Менеджера

документа — с помощью списков видов и слоев на панели Текущее состояние
(рис. 3.37).

При раскрытии этих списков
перед номером/именем вида
или слоя отображаются значки
Активность, Видимость и Цвет,
показывающие текущие состо!
яния и цвета видов или слоев.
Для изменения видимости или
активности достаточно щелк!
нуть мышью на нужном значке.

К имени вида (слоя) в списке добавлен его номер.

При выделении вида или слоя в списке он теперь подсвечивается в окне документа.

3.9.

Настройка новых ассоциативных видов

Появилась возможность отключения передачи в ассоциативные виды скрытых и библи!
отечных компонентов сборок, а также линий невидимого контура.

Рис. 3.37.  Списки видов и слоев на панели Текущее состояние

КОМПАС3D V8 Plus. Новые возможности

52

Опции, управляющие включением и отключением передачи компонентов и линий, нахо!
дятся в разделе

Параметры документа — Вид настроечного диалога (на вкладке Но

вые документы — для новых чертежей, на вкладке Текущий документ — для теку!
щего чертежа).

3.9.1.

Отключение передачи скрытых и библиотечных компонентов

Для отключения передачи в
вид изображений скрытых и
библиотечных компонентов
служит группа опций

Отоб

ражаемые компоненты,
расположенная на вкладке
Параметры (рис. 3.38).

Эти опции позволяют ука!
зать, должны ли скрытые и
библиотечные компоненты
по умолчанию отображать!
ся в следующих ассоциатив!
ных видах:

▼

Стандартные,

▼

Произвольный,

▼

Проекционный,

▼

Вид по стрелке,

▼

Разрез/сечение.

Отключение опций

Скрытые и Библиотечные позволяет ускорить построение видов.

В остальных ассоциативных видах по умолчанию отображаются те же компоненты, что
и в их опорных видах.

Управление отображением компонентов в уже созданном ассоциативном виде произво!
дится с помощью команд

Скрыть и Показать из контекстного меню этих компонентов

в Дереве построения чертежа.

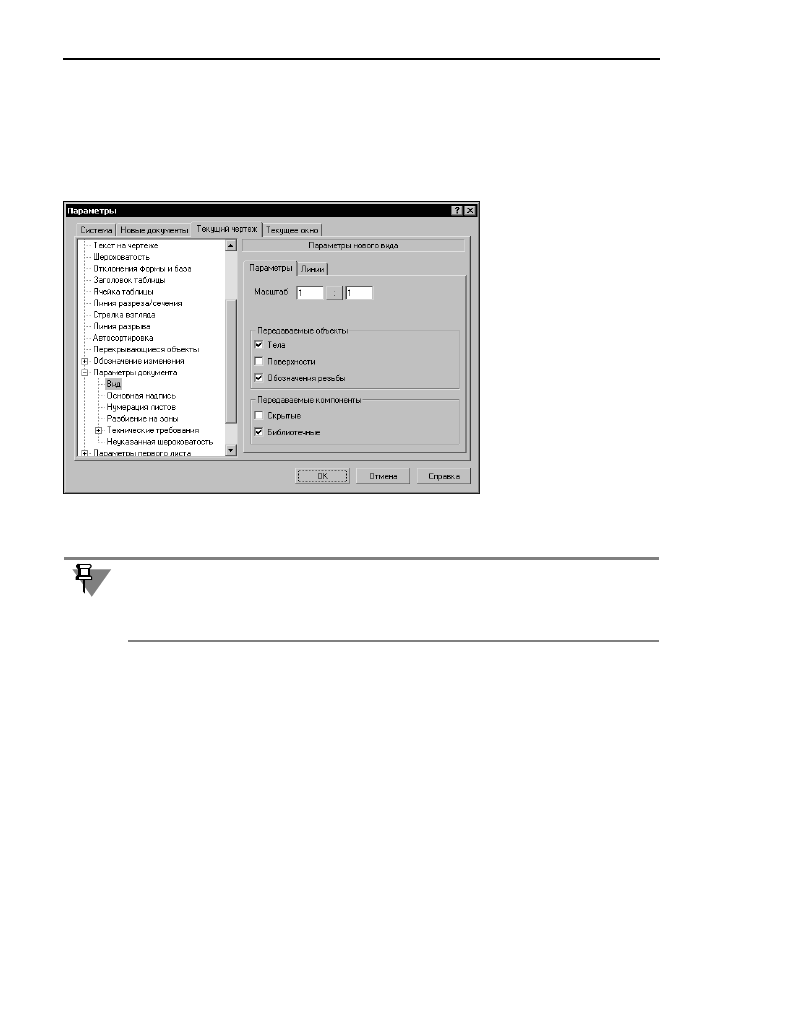

Рис. 3.38.  Настройка передачи в вид изображений компонентов

Набор компонентов, отображающийся в

Проекционном виде, Виде по стрелке или

на

Разрезе/сечении, может отличаться от набора компонентов в опорном виде, если

после создания опорного вида была изменена настройка передачи компонентов или ес!
ли в сборке был включен или отключен показ каких!либо компонентов.

53

Глава 3. Графические документы

3.9.2.

Отключение передачи линий невидимого контура

Для отключения передачи в
вид линий невидимого кон!
тура служит опция

Переда

вать в вид, расположенная
на вкладке

Линии. Осталь!

ные элементы вкладки пере!
именованы и перекомпоно!
ваны без изменения принци!
пов их работы (рис. 3.39).

Если опция

Передавать в

вид  включена, то при фор!
мировании нового ассоциа!
тивного вида в него по умол!
чанию включаются линии
невидимого контура. Отоб!
ражение этих линий в черте!
же зависит от состояния оп!
ции

Показывать в группе

Невидимые линии.

Если опция

Передавать в вид выключена, то по умолчанию вид формируется без ли!

ний невидимого контура. Опция

Показывать в группе Невидимые линии в этом слу!

чае недоступна: раз в виде нет невидимых линий, то и показать их нельзя.

Включение невидимых линий в уже созданный вид и исключение невидимых линий из
созданных видов возможно при редактировании вида. Для этого служит опция

Невиди

мые линии, появившаяся на вкладке Линии Панели свойств (рис. 3.40).

Во время создания нового вида состояние опции

Невидимые линии и переключателей

показа невидимых линий определяется настройкой, сделанной на вкладке

Линии.

▼

Если опция

Невидимые линии выключена, то переключатели показа невидимых линий

недоступны. При включении опции система обращается к модели и формирует линии
невидимого контура. Переключатели показа невидимых линий становятся доступны.
После завершения настройки вида он отображается перечеркнутым, т.е. требующим пе!
рестроения. После перестроения вида в него включаются линии невидимого контура
включаются.

▼

Если опция

Невидимые линии включена, то переключатели показа невидимых линий

доступны. При выключении опции переключатели становятся недоступны. После завер!

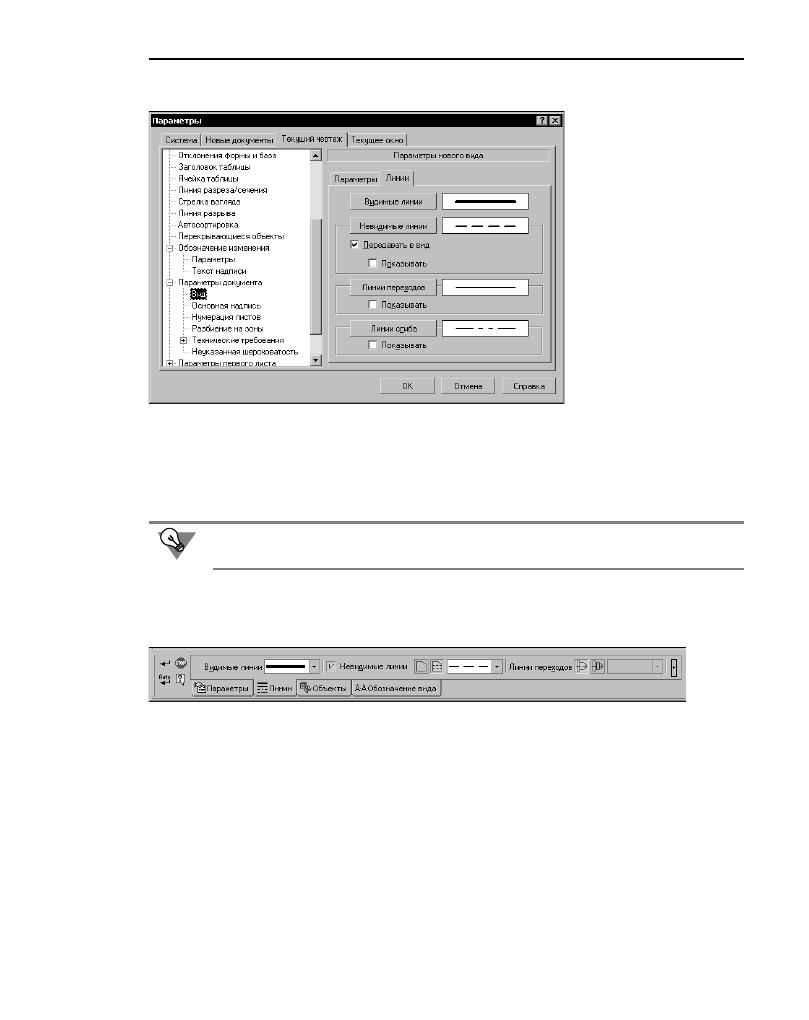

Рис. 3.39.  Диалог настройки линий в новых ассоциативных видов

Рекомендуется отключать передачу в вид невидимых линий при построении ассоциатив!
ных видов сборок, содержащих более 1000 компонентов.

Рис. 3.40.  Панель свойств при работе с командой Линия разреза/сечения

КОМПАС3D V8 Plus. Новые возможности

54

шения настройки вида он отображается перечеркнутым, т.е. требующим перестроения.
После перестроения вида из него удаляются линии невидимого контура.

Невидимые линии хранятся в виде вне зависимости от того, включена их отрисовка или
нет. Если отрисовка этих линий не потребуется, отключите опцию

Невидимые

линии — это уменьшит размер файла чертежа.
