Глава 3. Графические документы

Чтобы отказаться от построения касательной дуги, нажмите кнопку

Указать заново на

Панели специального управления. Подсветка с предыдущего сегмента снимется. Затем
выполните следующие действия.

1. Укажите конечную точку дуги. На экране появится фантом дуги.

2. Введите с клавиатуры радиус дуги или укажите мышью точку, через которую должна

пройти дуга.

3.3.

Ссылки

Появились новые возможности ра!
боты со ссылками в чертежах.

▼

Теперь можно создавать ссыл!
ки в технических требованиях
(рис. 3.31).

▼

Опция

В скобках, появившаяся

в диалоге создания ссылки
(рис. 3.31), позволяет заклю!
чить содержимое ссылки в
скобки.

▼

При выделении текста ссылки в
диалоге создания ссылки ис!
точник этой ссылки подсвечи!
вается в окне документа (для
источников всех типов, кроме
технических требований).

▼

Новые типы источников ссылки:

вид и технические требования (рис. 3.32, а).

▼

Теперь можно создавать ссылки на номер листа, содержащего источник ссылки
(рис. 3.32, б), для источников всех типов, кроме вида чертежа и технических требований.

▼

Если источник ссылки — вид, то возможна ссылка на масштаб вида, знак «развер!
нуто», знак «повернуто» или знак «повернуто» и значение угла поворота.

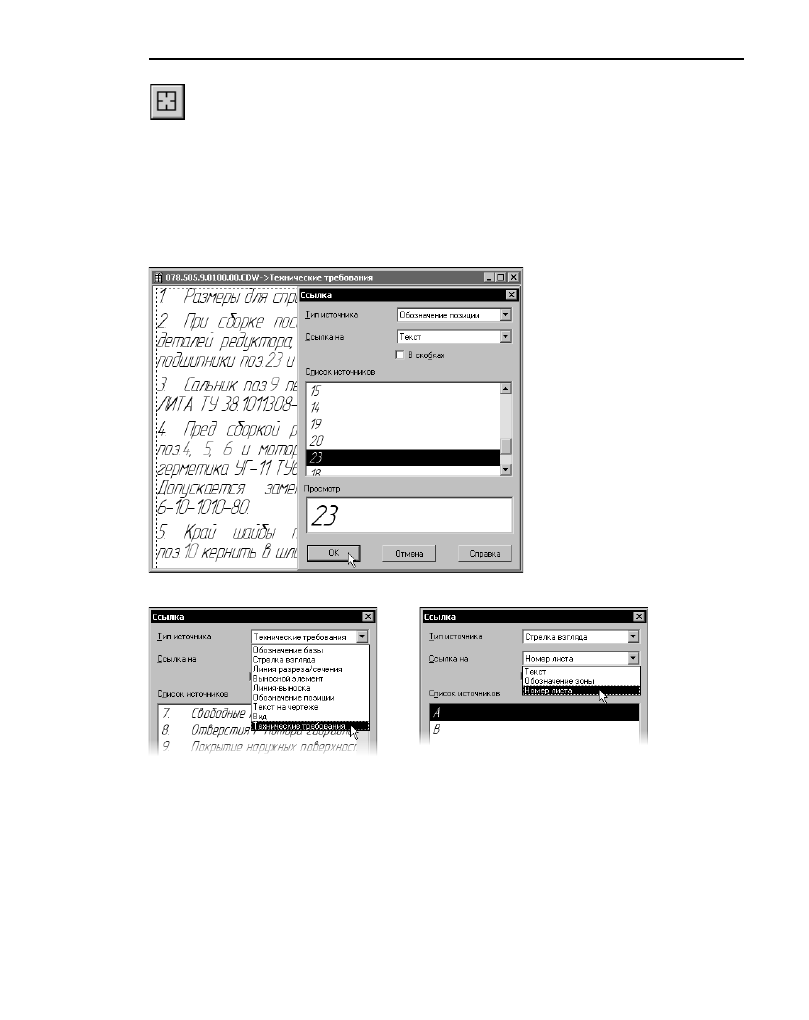

Рис. 3.31.  Вставка ссылок в технические требования

а)

б)

Рис. 3.32.  Новые возможности создания ссылок

КОМПАС3D V8 Plus. Новые возможности

44

▼

Если источник ссылки — технические требования, то возможна ссылка только на
номер пункта.

3.4.

Обозначение вида

У вида чертежа появилось новое свойство — обозначение. Это текстовый объект, входя!
щий в состав вида.

Обозначение вида используется для автоматического формирования и обновления над!
писи, обозначающей:

▼

разрез,

▼

сечение,

▼

выносной элемент,

▼

вид по стрелке.

Обозначение вида состоит из элементов (буквенное обозначение, знак «развернуто»,
масштаб, и др.), любой из которых пользователь может по своему усмотрению включить
в обозначение вида или исключить из него. Для этого служат элементы управления
вкладки

Обозначение вида, появляющейся на Панели свойств во время создания или

редактирования вида (см. раздел  3.4.3).

Каждый элемент обозначения вида ассоциативно связан с объектом оформления или
параметром самого вида (см. разделы 3.4.1, 3.4.2).

Наличие в чертеже обозначений линий разреза/сечения, выносных элементов и стрелок
взгляда предполагает наличие в нем соответствующих изображений. Поэтому, чтобы ус!
корить работу, по окончании создания любого из перечисленных обозначений автомати!
чески запускается команда создания вида. Обозначение этого вида ассоциативно связа!
но с только что созданным обозначением линии разреза/сечения, выносного элемента
или стрелки взгляда. Пользователю остается настроить, если нужно, другие параметры
вида (в том числе его обозначение) и указать его положение в чертеже. После этого мож!
но приступать к вычерчиванию изображения в виде.

Обозначение вида можно редактировать и как часть вида (т.е. при создании или редак!
тировании самого вида, см. раздел 3.4.3), и как текстовый объект (см. раздел 3.4.4).

3.4.1.

Объект оформления, связанный с видом

Объект оформления, связанный с видом — обозначение выносного элемента, линии
разреза/сечения или стрелки взгляда, которое является источником элемента «Буквен!
ное обозначение» в обозначении вида.

Связь между видом и объектом оформления может формироваться двумя способами.

▼

Автоматически. Вид, который автоматически создается после выполнения команды про!
становки объекта оформления (

Линия разреза, Выносной элемент, Стрелка взгля

да), связывается с объектом, созданным этой командой. Ассоциативные виды Разрез/
сечение, Выносной элемент, Вид по стрелке связываются с указанными для их пос!
троения объектами оформления.

▼

Вручную. В обозначении вида вручную создается ссылка на нужный объект оформления.
Ссылку можно создать с помощью кнопки

Ссылка на вкладке Обозначение вида Па!

45

Глава 3. Графические документы

нели свойств во время создания (редактирования) вида или во время редактирования
обозначения вида как текстового объекта. Этот способ доступен только для неассоциа!
тивных видов.

3.4.2.

Ассоциативная связь между обозначением вида
и обозначением объекта оформления

Обозначение вида состоит из следующих элементов:

▼

буквенное обозначение,

▼

знак «развернуто»,

▼

масштаб вида,

▼

знак «повернуто»,

▼

угол поворота,

▼

номер листа,

▼

обозначение зоны.

Обозначение объекта оформления состоит из следующих элементов:

▼

буква,

▼

номер листа,

▼

номер зоны.

Все элементы обозначений, кроме буквы в составе обозначения объекта оформления

1

являются ссылками. Для обозначения вида источниками ссылки являются объект офор!
мления, связанный с видом, и параметры самого вида. Для обозначения объекта офор!
мления источником ссылки является вид, с которым связано это обозначение. Ссылки
формируют ассоциативные связи между обозначением вида и обозначением связанного
с ним объекта оформления. Благодаря этим связям обозначения вида и объекта офор!
мления всегда соответствуют друг другу. Пользователь может в любой момент включить
в обозначение или исключить из него любой элемент, а следовательно, включить или от!
ключить любую связь.

Все возможные связи и их направление схематично показаны стрелками на рис. 3.33.
Стрелки ведут от источника к ссылке. Штриховой линией показаны ссылки, работающие
принципиально по!разному в ассоциативных и неассоциативных видах.



Подробно разли!

чия описаны в табл. 3.4.

1. Буква в обозначении объекта оформления определяется системой автоматически в результате ав!

тосортировки или вводится пользователем вручную.

КОМПАС3D V8 Plus. Новые возможности

46

Рассмотрим пример использования связей между обозначением вида и обозначением
объекта оформления.

Допустим, в чертеже создан вид, изображающий выносной элемент. Обозначение вы!
носного элемента: Б (1А), обозначение вида: Б (2:1) (2В).

Впоследствии в чертеж были внесены следующие изменения:

▼

добавлены еще несколько изображений, в результате чего обозначение выносного эле!
мента сменилось на Г,

▼

изменен масштаб вида, содержащего выносной элемент: принят масштаб 2,5:1,

▼

вид перенесен в зону 2А.

После этих изменений обозначение выносного элемента автоматически принимает вид
Г (2А), а обозначение вида, содержащего выносной элемент — Г (2,5:1) (2В).

3.4.3.

Редактирование обозначения вида как части вида

Настройка обозначения вида производится с помощью элементов управления вкладки
Обозначение вида Панели свойств (рис. 3.34).

Описание этих элементов представлено в таблице 3.4.

Рис. 3.33.  Схема связей между обозначением вида

и обозначением объекта оформления, связанного с этим видом

развертка

угол

поворота

обозна

чение

па

ра

метры

масштаб

вид

объект оформления, связанный с видом

буквенное

обозначение

АА

знак

«развернуто»

ä

масштаб

2:1

знак

«повернуто»

ã

угол

поворота

30°

лист

(1)

зона

(2A)

буква

зона

об

оз

на



чение

лист

Рис. 3.34.  Вкладка Обозначение вида
