Табл. 3.4.  Элементы управления вкладки Обозначение вида

Элемент

Описание

для ассоциативного вида

для неассоциативного вида

Окно
просмотра
обозначения
вида

Справочное поле, содержащее текущее обозначение вида.

Вставить
ссылку

отсутствует

Кнопка, позволяющая создать или
изменить в обозначении вида ссылку
на объект оформления — стрелку
взгляда, линию разреза/сечения или
выносной элемент. После нажатия
кнопки на экране появится диалог
создания ссылки. Выберите нужный
тип источника, задайте остальные
параметры ссылки и нажмите кнопку
ОК. После того, как ссылка будет
создана, между обозначением вида и
объектом оформления, выбранным в
качестве источника ссылки,
сформируется связь. Текст ссылки
появится в

Окне просмотра

обозначения вида на Панели
свойств. Станут доступны опции
Буквенное обозначение, Лист и
Зона.

Буквенное
обозначение

Выключение этой опции
исключает из обозначения вида
текст объекта оформления
(например, ББ). Для
последующего включения этого
текста необходимо включить
опцию

Буквенное

обозначение.

Выключение этой опции разрывает
связь вида с объектом оформления,
поэтому последующее включение
опции становится невозможным.
Чтобы сформировать связь заново,
следует нажать кнопку

Вставить

ссылку.

КОМПАС3D V8 Plus. Новые возможности

48

Развернуто

Если опция отключена, то значок
«развернуто» не включается в
обозначение вида. Если опция
включена, то значок включается:

▼

в обозначение произвольного
вида, проекционного вида или
вида по стрелке, если в нем
изображена развертка
листовой детали
(т.е. на вкладке

Параметры

Панели свойств активен
переключатель

Развертка).

▼

в обозначение вида,
содержащего разрез/сечение
или выносной элемент, если в
его опорном виде изображена
развертка листовой детали.

Если опция отключена, то значок
«развернуто» не включается в
обозначение вида, а если включена, то
включается.

Масштаб

Опция, управляющая включением в обозначение вида его текущего
масштаба.

Повернуто

Если опция отключена, то значок
«повернуто» не включается в
обозначение вида.
Если она включена, то значок
включается в обозначение вида,
если угол поворота, заданный на
вкладке

Параметры Панели

свойств, отличен от нуля

*

.

Если опция отключена, то значок
«повернуто» не включается в
обозначение вида, а если включена, то
включается.

Угол

Опция, управляющая включением в обозначение вида значения угла
поворота. Опция

Угол доступна, если включена опция Повернуто.

Лист

Опция, управляющая включением в обозначение вида ссылки на номер
листа чертежа, где располагается связанный с видом объект
оформления.
Опция

Лист доступна, если включена опция Буквенное обозначение.

Табл. 3.4.  Элементы управления вкладки Обозначение вида

Элемент

Описание

для ассоциативного вида

для неассоциативного вида

49

Глава 3. Графические документы

3.4.4.

Редактирование обозначения вида как текстового объекта

Поскольку обозначение вида является текстовым объектом, для редактирования обозна!
чения вида можно использовать приемы, характерные для этих объектов.

Чтобы изменить положение обозначения вида, выделите его, а затем переместите и/или
поверните с помощью мыши. Можно также воспользоваться командой

Редактировать

размещение. Она доступна, если в обозначении вида есть обычный (не являющийся
ссылкой) текст.

Обратите внимание на то, что при повороте вида угол поворота обозначения вида изме!
няется так, чтобы оно оставалось параллельно оси Х абсолютной системы координат.

Чтобы изменить содержимое и/или оформление обозначения, дважды щелкните по не!
му мышью. Запустится процесс редактирования текста. На Панели свойств появятся
вкладки с элементами управления для настройки обозначения вида:

▼

вкладка

Обозначение вида позволяет изменить состав обозначения; описание эле!

ментов управления вкладки — см. табл. 3.4 (единственное отличие — при редактирова!
нии обозначения вида как текстового объекта на вкладке отсутствует окно просмотра),

▼

вкладка

Формат позволяет изменить форматирование текста обозначения (выбрать

шрифт, настроить параметры абзаца и т.п.),

▼

вкладка

Вставка позволяет вставить в обозначение различные объекты, например, тек!

стовые шаблоны, спецзнаки, символы, и т.п.

Зона

Опция, управляющая включением в обозначение вида ссылки на
обозначение зоны чертежа, где располагается связанный с видом объект
оформления. Если опция включена, то обозначение зоны — при
условии, что в чертеже включено разбиение на зоны — добавляется в
обозначение. Если опция отключена, то обозначение зоны не
добавляется в обозначение вида.
Опция

Зона доступна, если включена опция Буквенное обозначение.

* Если поворот вида обусловлен наличием проекционной связи с его опорным ви!

дом (на вкладке

Параметры активен переключатель Проекционная связь), то

значок «повернуто» не включается в обозначение вида.

Табл. 3.4.  Элементы управления вкладки Обозначение вида

Элемент

Описание

для ассоциативного вида

для неассоциативного вида

КОМПАС3D V8 Plus. Новые возможности

50

В режиме редактирования можно также выполнить следующие
действия:

▼

ввести произвольный текст в любое место обозначения,

▼

изменить параметры ссылок, входящих в состав обозначения, с
помощью команды

Редактировать ссылку из контекстного

меню (рис. 3.35),

▼

превратить ссылки в обычный текст с помощью команды

Раз

рушить ссылку из контекстного меню (рис. 3.35).

Вы можете копировать и переносить обозначения видов через буфер. После вставки
обозначения вида из буфера оно преобразуется в текст на чертеже, т.е. перестает быть
свойством определенного вида. При этом, если обозначение вставляется в тот же доку!
мент, откуда было скопировано, то ссылки, имеющиеся в обозначении, сохраняют связи
со своими источниками. Если же обозначение вида вставляется в другой документ, то
связи ссылок с источниками разрываются — ссылки отображаются красным цветом.

3.5.

Команда Линия разреза

В команде

Линия разреза сделаны изменения, ускоряющие работу пользователя.

3.5.1.

Линия сложного разреза

Теперь по умолчанию с помощью команды

Линия разреза строится линия простого

разреза. Для ее создания достаточно указать две точки. Чтобы построить сложный раз!
рез, требуется нажать кнопку

Сложный разрез на Панели специального управления.

После этого можно будет указать точки излома линии.

3.5.2.

Расположение стрелок

Удалены переключатели

Стрелки справа/слева, находившиеся на Панели свойств во

время построения линии разреза/сечения. Теперь для указания положения стрелок до!
статочно щелкнуть мышью с нужной стороны от линии.

3.5.3.

Автосоздание

На Панель специального управления добавлена кнопка

Автосоздание объекта. По

умолчанию она нажата, и линия разреза/сечения автоматически создается после указа!
ния двух точек и положения стрелок.

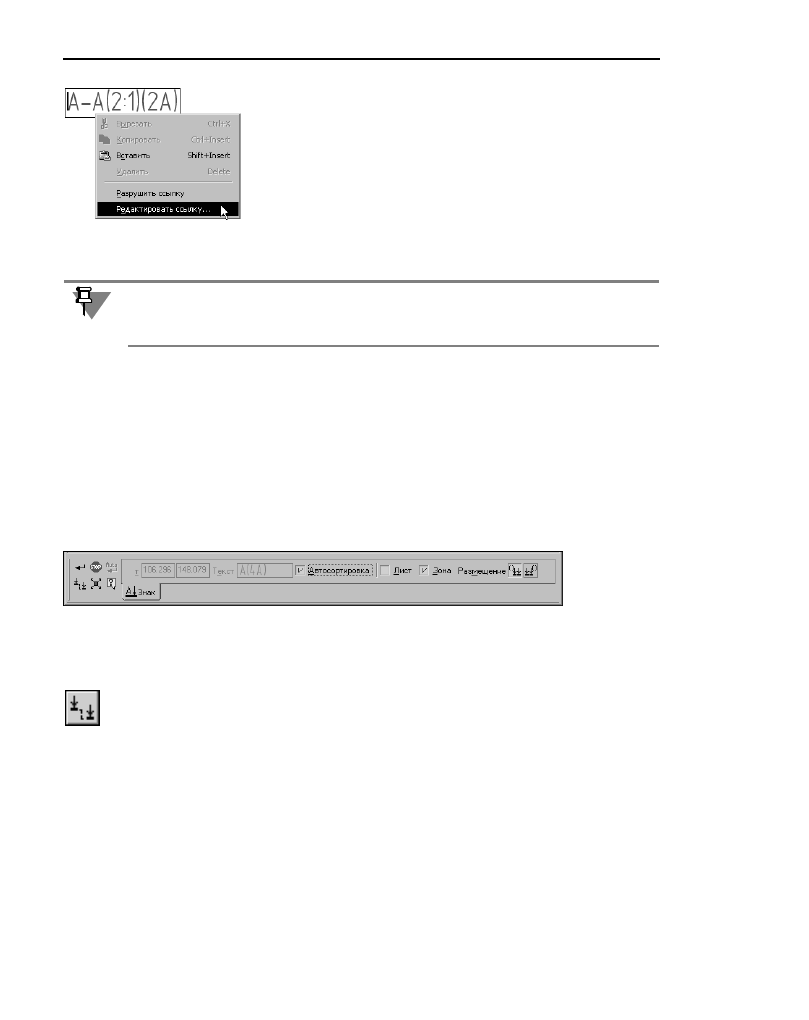

Рис. 3.35.  Редактирование

и разрушение ссылок
в обозначении вида

Изменение ссылок на объект оформления в обозначении ассоциативного вида невоз!
можно. Это означало бы разрыв связи между видом и объектом оформления и сделало
бы невозможным существование ассоциативного вида.

Рис. 3.36.  Панель свойств при работе с командой Линия разреза/сечения
