Аскон КОМПАС-3D V8 Plus. Новые возможности - часть 13

55

Глава 4.

Спецификация

4.1.

Удаление объектов при удалении геометрии

Появилась возможность удаления объектов
спецификации при удалении связанной с
ними геометрии. Управление удалением
объектов производится с помощью опции
Удалять объекты спецификации при
удалении геометрии. Эта опция появи!
лась в диалоге настройки стиля специфика!
ции (рис. 4.1) и в диалоге настройки теку!
щей спецификации.

Если эта опция включена, то при удалении
из чертежа геометрических объектов и ли!
ний!выносок, входящих в состав объекта
спецификации на экране появляется диалог,
показанный на рис. 4.2.

В окне диалога перечислены обозначение и
наименования всех объектов спецификации,
состав которых полностью удаляется при
удалении выбранных геометрических объек!
тов. Чтобы продолжить работу, следует на!
жать одну из кнопок диалога. Описание кно!
пок представлено в таблице 4.1.

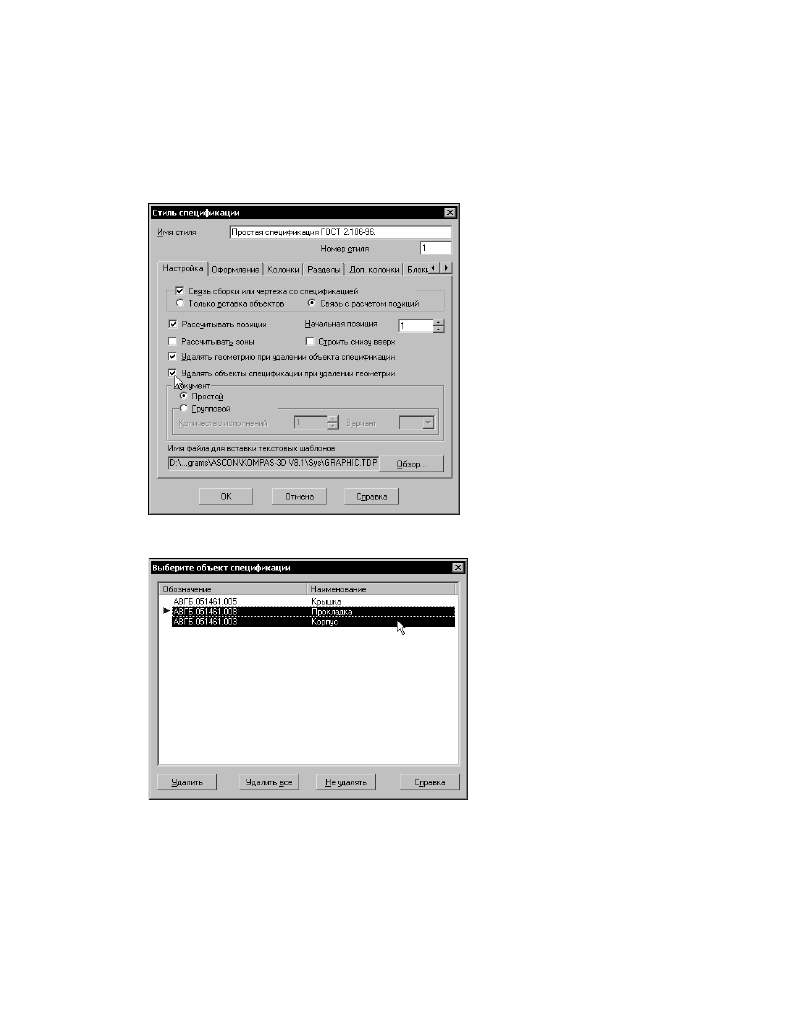

Рис. 4.1.  Диалог настройки стиля спецификации

Рис. 4.2.  Диалог выбора объекта спецификации

КОМПАС3D V8 Plus. Новые возможности

56

Табл. 4.1.  Управляющие кнопки диалога выбора объекта спецификации для удаления

Кнопка

Описание

Удалить

Удаляет выделенные объекты спецификации.Чтобы выделить один
объект, щелкните на нем мышью. Чтобы выделить несколько
объектов, воспользуйтесь клавишами <Shift> и (или) <Ctrl>.

Удалить все

Удаляет из спецификации все перечисленные в диалоге объекты
спецификации вне зависимости от их выделения.

Не удалять

Оставляет в спецификации все перечисленные в диалоге объекты.
Такой же результат дает закрытие диалога кнопкой

Закрыть в

верхнем правом углу.

57

Глава 5.

Проверка правописания

5.1.

Настройка проверки

В диалоге настройки право!
писания появились новые
опции (рис. 5.1):

▼

Автоматически про
верять орфографию и
Автоматически про
верять грамматику,
включающие автомати!
ческую проверку текста
(см. раздел 5.2).

▼

Пропускать дроби,
индексы и надстроки
и

Пропускать адреса

Интернета и имена
файлов.

5.2.

Автоматическая проверка

Автоматическая проверка выполняется при редактировании текстового объекта без до!
полнительных действий со стороны пользователя. Программа проверки производит ана!
лиз текста, выявляя слова, в которых предполагается наличие ошибок, а также предло!
жения или их фрагменты, предположительно содержащие ошибки.

Слова подчеркиваются красной волнистой линией, а предложения — зеленой.

Чтобы просмотреть список действий, которые программа проверки правописания пред!
лагает применить к выделенному слову или предложению, вызовите контекстное меню
подчеркнутого элемента.

В случае орфографической ошибки с помощью этого меню можно:

▼

заменить слово,

▼

добавить проверяемое слово в словарь,

▼

продолжить проверку, отказавшись от замены.

В случае грамматической ошибки с помощью этого меню можно:

▼

получить описание ошибки

▼

если описание является указанием, например, «Не хватает запятой после слова
"но".», то возможно автоматическое исправление согласно описанию,

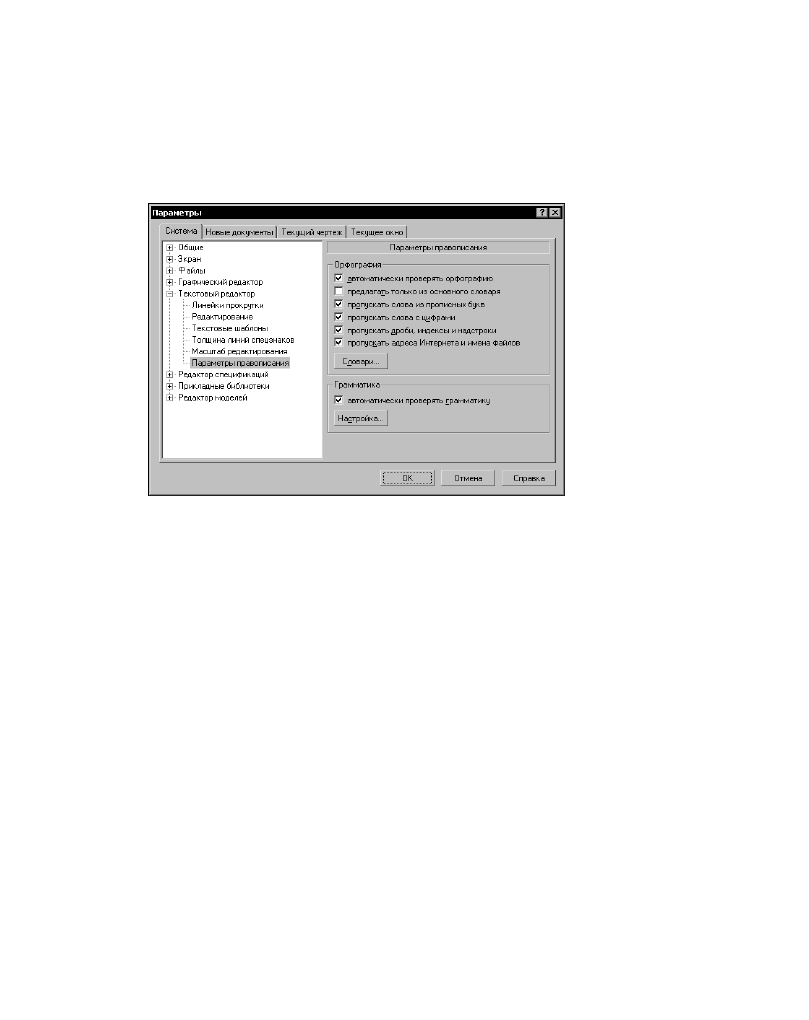

Рис. 5.1.

 Диалог настройки параметров правописания

КОМПАС3D V8 Plus. Новые возможности

58

▼

если описание является рекомендацией, например, «Предложение перегружено
глаголами. Попробуйте...», то автоматическое исправление невозможно;

▼

продолжить проверку, отказавшись от исправления.

5.3.

Сквозная проверка документов

Появилась возможность сквозной проверки правописания, т.е. проверки всех текстовых
объектов документа:

▼

текст текстового документа,

▼

текст объекта спецификации и таблицы изменений,

▼

текст основной надписи,

▼

текст технических требований,

▼

текст надписей в составе линии!выноски,

▼

текст на чертеже,

▼

текст в таблице.

Для запуска проверки служит команда

Сервис — Правописание. Если перед вызовом

этой команды были выделены объекты, то проверка будет произведена лишь в них.

5.4.

Редактирование вспомогательных словарей

В диалоге работы со вспомогательными сло!
варями появилась кнопка

Изменить...

(рис. 5.2), позволяющая отредактировать со!
держимое выбранного словаря.

После нажатия кнопки на экране появляется
диалог редактирования вспомогательного
словаря (рис. 5.3).

Элементы управления диалога представлены
в таблице 5.1.

Рис. 5.2.  Диалог работы

со вспомогательными словарями
