Приложение 5

МОНОБЛОК 300 МВт. КРАТКАЯ ХАРАКТЕРИСТИКА РЕЖИМОВ ПУСКА МОНОБЛОКА МОЩНОСТЬЮ 300 МВт ИЗ РАЗЛИЧНЫХ ТЕПЛОВЫХ СОСТОЯНИЙ ПРИ МОДЕРНИЗИРОВАННОЙ СИСТЕМЕ ОБОГРЕВА ФЛАНЦЕВ И ШПИЛЕК ЦСД ТУРБИНЫ

Исходная температура верха корпуса турбины в зоне паровпуска		Ориентировочная продолжительность простоя блока, ч	Продолжительность пуска от розжига горелок до толчка ротора турбины, ч-мин	Параметры пара перед толчком ротора турбины			Продолжительность повышения частоты вращения ротора турбины, ч-мин	Продолжительность нагружения до 180 МВт, ч-мин	Параметры пара при N = 180 МВт			Продолжительность перехода на номинальное давление, ч-мин	Продолжительность нагружения до 300 МВт, ч-мин	Параметры пара к моменту окончания нагружения (до 300 МВт)		Общая продолжительность нагружения, ч-мин	Общая продолжительность пуска блока, ч/мин
				Р₀^*, кгс/см²	t₀, °С	t_пп^**, °С			Р₀, кгс/см²	t₀, °С	t_пп, °С			Параметры пара к моменту окончания нагружения (до 300 МВт)
ЦВД	ЦСД			Р₀^*, кгс/см²	t₀, °С	t_пп^**, °С			Р₀, кгс/см²	t₀, °С	t_пп, °С			t₀, °С	t_пп, °С
£ 150	100	-	0-30^***	-	280	270	1-10 (2-40)^****	2-50	130	460	450	0-20	0-50	520	520	4-00	5-40
280 - 180	220 - 160	60 - 90	1-30	20	380 - 280	280	0-45	2-20	130	500 - 460	440	0-20	0-50	540 - 520	520	3-30	5-45
340 - 280	300 - 220	32 - 55	1-55	20	440 - 380	400 - 320	0-30	1-20	130	480 - 450	460 - 420	0-20	0-50	540 - 520	520	2-30	4-55
360 - 320	350 - 300	18 - 30	1-55	25	460 - 420	450 - 400	0-30	1-10	130	500 - 470	490 - 465	0-20	0-30	540 - 520	520	2-00	4-25
400 - 360	400 - 360	10 - 16	1-35	50	500 - 460	500 - 460	0-25	1-10	130	500 - 490	515 - 485	0-20	0-30	540	540 - 520	2-00	4-00
³ 400	³ 400	2 - 8	0-50	50	500	520 - 500	0-15	0-45	130	500	520 - 500	0-15	0-30	540	540	1-30	2-35
-	-	£ 1,0	0-25	160 - 180	540	520	0-05	0-15	160 - 180	540	520	0-05	0-15	540	540	0-35	1-05

^* Давление свежего пара за котлом перед началом операции прикрытия клапана Др-3.

^** Температура пара в стопорных клапанах ЦСД турбины примерно через 10 мин после включения генератора в сеть.

^*** Время розжига взято от подфорсировки после окончания горячей отмывки.

^**** При исходной температуре ЦСД < 100 °С.

Приложение 6

МОНОБЛОК 300 МВт. ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКТИВНЫЕ УКАЗАНИЯ И ГРАФИКИ-ЗАДАНИЯ ПУСКА ДЛЯ БЛОКОВ С НЕМОДЕРНИЗИРОВАННОЙ СИСТЕМОЙ ОБОГРЕВА ФЛАНЦЕВОГО СОЕДИНЕНИЯ КОРПУСА ЦСД ТУРБИН

1. При пусках блока руководствоваться графиками-заданиями, приведенными на рис. 12 - 20 и на рис. 7 - 8, и указаниями настоящей Типовой инструкции со следующими изменениями и дополнениями:

а) одновременно со сборкой схемы для прогрева системы обогрева фланцевого соединения корпуса ЦВД турбины в соответствии с п. 2.1.17 (подпункт 9) собрать схему для прогрева системы обогрева фланцевого соединения корпуса ЦСД;

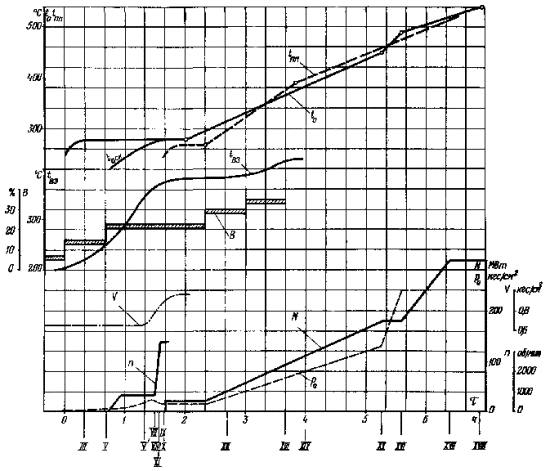

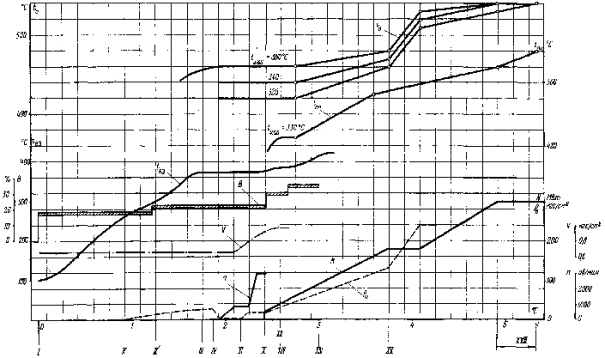

Рис. 12. График-задание пуска блока из холодного состояния (температура паровпуска ЦВД £ 150 °С, температура паровпуска ЦСД 100 °С)

Обозначения см. в приложении 8

Примечания: 1. При температуре металла ЦСД в зоне паровпуска менее 100 °С продолжительность выдержки пси частоте вращения 800 об/мин увеличивается (после открытия стопорного клапана ЦСД) на 90 мин. 2. Операции I и II не показаны, так как проводятся в начале водной промывки котла.

б) систему обогрева фланцевого соединения корпуса ЦСД турбины использовать при пусках с начальной температурой металла фланца до 300 °С;

в) включение системы обогрева фланцевого соединения корпуса ЦСД проводить перед повышением частоты вращения ротора турбины с 800 до 3000 об/мин.

2. При остановах блока с расхолаживанием турбины систему обогрева фланцевого соединения ЦСД не включать. Расхолаживание проводить по графику-заданию, приведенному на рис. 9.

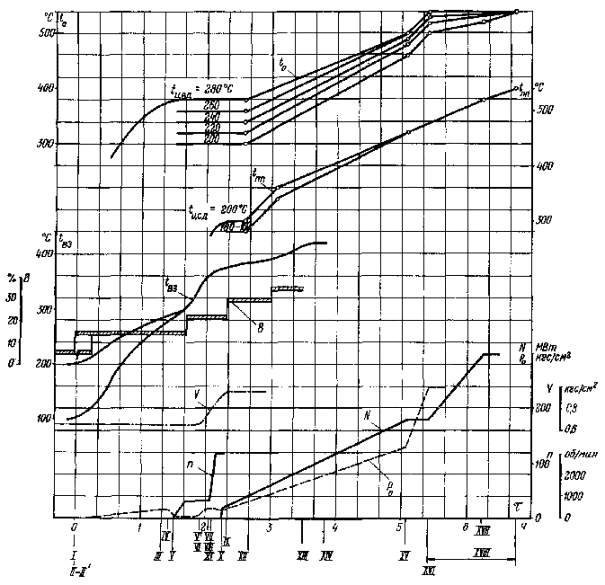

Рис. 13. График-задание пуска блока из неостывшего состояния (температура паровпуска ЦВД 280 - 200 °С, температура паровпуска ЦСД 200 - 160 °С, продолжительность простоя 60 - 90 ч)

Обозначения см. в приложении 8

Примечание. Если проводится водная промывка котла, то операции I и II выполняются в начале ее.

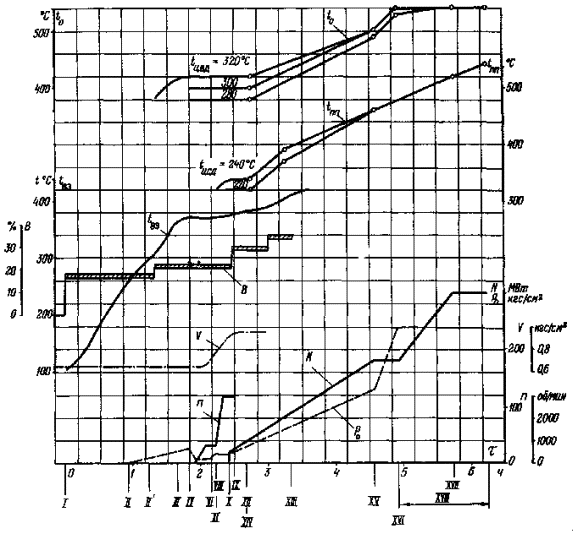

Рис. 14. График-задание пуска блока из неостывшего состояния (температура паровпуска ЦВД 320 - 280 °С, температура паровпуска ЦСД 240 - 220 °С, продолжительность простоя 46 - 55 ч)

Обозначения см. в приложении 8

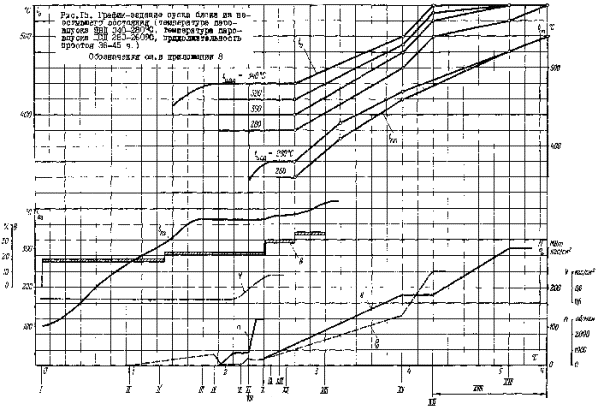

Рис. 15. График-задание пуска блока из неостывшего состояния (температура паровпуска ЦВД 340 - 280 °С, температура паровпуска ЦСД 280 - 260 °С, продолжительность простоя 36 - 45 ч)

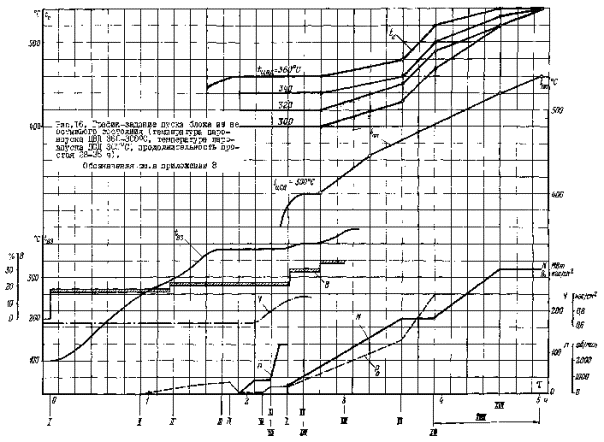

Рис. 16. График-задание пуска блока из неостывшего состояния (температура паровпуска ЦВД 360 - 300 °С, температура паровпуска ЦСД 300 °С, продолжительность простоя 28 - 36 ч)

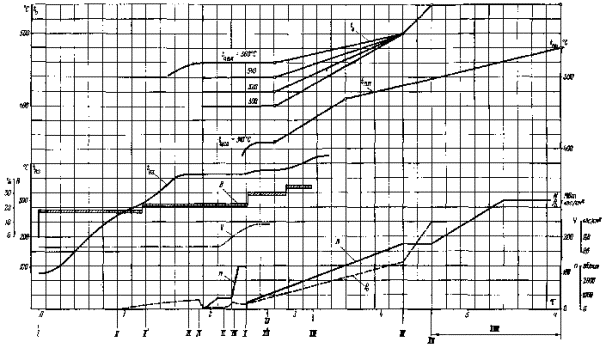

Рис. 17. График-задание пуска блока из неостывшего состояния (температура паровпуска ЦВД 360 - 300 °С, температура паровпуска ЦСД 310 °С, продолжительность простоя 26 - 34 ч)

Обозначения см. в приложении 8

Рис. 18. График-задание пуска блока из неостывшего состояния (температура паровпуска ЦВД 360 - 320 °С, температура паровпуска ЦСД 330 °С, продолжительность простоя 22 - 30 ч).

Обозначения см. в приложении 8

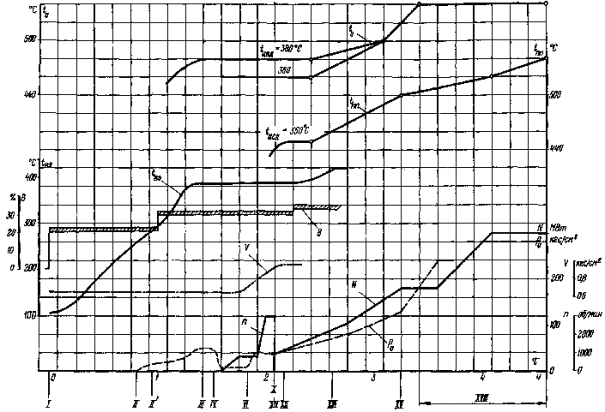

Рис. 19. График-задание пуска блока из неостывшего состояния (температура паровпуска ЦВД 380 - 360 °С, температура паровпуска ЦСД 350 °С, продолжительность простоя 18 - 26 ч)

Обозначения см. в приложении 8

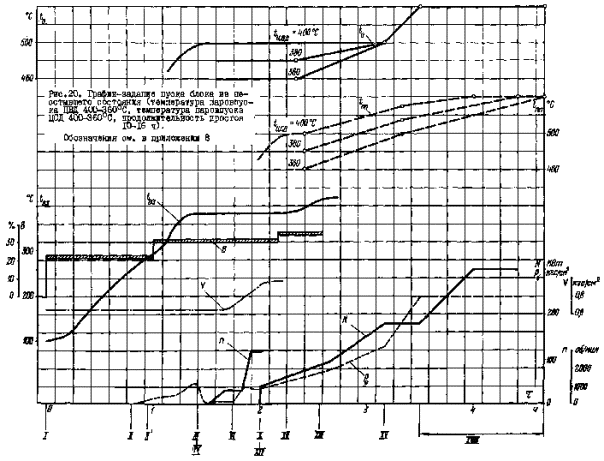

Рис. 20. График-задание пуска блока из неостывшего состояния (температура паровпуска ЦВД 400 - 360 °С, температура паровпуска ЦСД 400 - 360 °С, продолжительность простоя 10 - 16 ч)

Приложение 7

КРАТКАЯ ХАРАКТЕРИСТИКА РЕЖИМОВ ПУСКА МОНОБЛОКА МОЩНОСТЬЮ 300 МВт ИЗ РАЗЛИЧНЫХ ТЕПЛОВЫХ СОСТОЯНИЙ ПРИ НЕМОДЕРНИЗИРОВАННОЙ СИСТЕМЕ ОБОГРЕВА ФЛАНЦЕВ И ШПИЛЕК ЦСД ТУРБИНЫ

Исходная температура верха корпуса турбины в зоне паровпуска		Ориентировочная продолжительность простоя блока, ч	Продолжительность пуска от розжига горелок до толчка турбины, ч-мин	Параметры пэра перед толчком ротора турбины			Продолжительность повышения частоты вращения ротора турбины, ч-мин	Продолжительность нагружения до 180 МВт, ч-мин	Параметры пари при N = 180 МВт			Продолжительность перехода на номинальное давление, ч-мин	Продолжительность нагружения до 300 МВт, ч-мин	Параметры пара к моменту окончания нагружения (до 300 МВт)		Общая продолжительность нагружения, ч-мин	Общая продолжительность пуска блока, ч-мин
				Р₀^*, кгс/см²	t₀, °С	t_пп^**, °С			Р₀, кгс/см²	t₀, °С	t_пп, °С			Параметры пара к моменту окончания нагружения (до 300 МВт)
ЦВД	ЦСД			Р₀^*, кгс/см²	t₀, °С	t_пп^**, °С			Р₀, кгс/см²	t₀, °С	t_пп, °С			t₀, °С	t_пп, °С
£ 150	100	-	0-30^***	-	280	270	1 - 10 (2 - 40^****)	3 - 35	130	450	460	0-20	0-50	520	520	4-45	6-25
280 - 200	200 - 160	60 - 90	1-30	20	380 - 300	300 - 280	0 - 45	2 - 50	130	500 - 460	460	0-20	0-50	540 - 520	520	4-00	6-15
320 - 280	240 - 220	46 - 55	1-55	20	420 - 380	340 - 320	0 - 30	2 - 10	130	500 - 480	460	0-20	0-50	540 - 520	520	3-20	5-45
340 - 280	280 - 260	36 - 46	1-55	20	440 - 380	380 - 360	0 - 30	1 - 30	130	500 - 480	460	0-20	0-50	540 - 520	520	2-40	5-05
360 - 300	300	28 - 36	1-55	20	460 - 400	400	0 - 30	1 - 10	130	500 - 470	465	0-20	0-40	540 - 520	520	2-10	4-35
360 - 300	310	26 - 34	1-55	25	460 - 400	410	0 - 30	1 - 50	130	500	485	0-20	0-50	540	520	3-00	5-25
360 - 320	330	22 - 30	1-55	25	460 - 420	430	0 - 30	1 - 20	130	500 - 470	490	0-20	0-50	540 - 530	520	2-30	4-55
380 - 360	350	18 - 26	1-35	50	480 - 460	450	0 - 30	1 - 10	130	520	500	0-20	0-30	540	520	2-00	4-05
400 - 360	400 - 360	10 - 16	1-35	50	500 - 460	500 - 460	0 - 25	1 - 10	130	500 - 490	515 - 485	0-20	0-30	540	540 - 520	2-00	4-00
³ 400	³ 400	2 - 8	0-50	50	500	520 - 500	0 - 15	0 - 45	130	500	520 - 500	0-15	0-30	540	540	1-30	2-35
-	-	£ 1,0	0-25	160 - 180	540	520	0 - 05	0 - 15	160 - 180	540	520	0-05	0-15	540	540	0-35	1-05
^* Давление свежего пара за котлом перед началом операции прикрытия клапана Др-3. ^ Температура пара в стопорных клапанах ЦСД турбины примерно через 10 мин после включения генератора и сеть. ^* Время розжига взято от подфорсировки после окончания горячей отмывки. ^**** При исходной температуре ЦСД < 100 °С.

Приложение 8

ПЕРЕЧЕНЬ ОБОЗНАЧЕНИЙ ОПЕРАЦИЙ И ПАРАМЕТРОВ, ПРИНЯТЫХ В ГРАФИКАХ-ЗАДАНИЯХ

I - розжиг горелок (форсунок);

II - II^I - открытие клапанов Др-3;

III - ввод пусковых впрысков в главные паропроводы;

IV - прикрытие клапанов Др-3;

V - V^I - прогрев паропроводов промперегрева и вторых перепускных труб ЦВД турбины;

VI - повторное открытие клапанов Др-3;

VII - открытие стопорных клапанов ЦСД и закрытие сбросных клапанов;

VIII - включение системы обогрева фланцевого соединения корпуса ЦВД;

IX - включение байпасов промежуточного пароперегревателя;

X - включение генератора в сеть, закрытие ПСБУ, полное открытие регулирующих клапанов турбины;

XI - включение системы обогрева фланцевого соединения корпуса ЦСД;

ХII - включение пусковых впрысков в паропроводы горячего промперегрева, начало отключения байпасов промежуточного пароперегревателя;

ХIII - перевод котла на прямоточный режим, отключение байпасов промежуточного пароперегревателя;

XIV - начало прогрева ПТН;

XV - переход с ПЭН на ПТН;

XVI - отключение системы обогрева фланцевого соединения корпуса ЦВД;

ХVII - отключение системы обогрева фланцевого соединения корпуса ЦСД;

ХVIII - отключение пусковых впрысков в главные паропроводы и паропроводы промежуточного пароперегревателя;

N - электрическая нагрузка;

n - частота вращения ротора турбогенератора;

V - вакуум в конденсаторе;

P_o - давление свежего дара перед турбиной;

W_к - расход воды на котел;

В - расход топлива;

t_вз - температура среды перед встроенной задвижкой;

t_o - температура свежего пара после пускового впрыска;

t_оск - температура пара в стопорном клапане;

t_крс - температура пара в камере регулирующей ступени;

t_цвд - температура металла верха ЦВД в зоне паровпуска;

t_пп - температура вторично перегретого пара перед ЦСД;

t_цсд - температура металла верха ЦСД в зоне паровпуска;

УП_ркд - положение регулирующего клапана дренажей паропроводов свежего пара перед ГПЗ.
