9. МОНОБЛОК 300 МВт. ОСТАНОВ БЛОКА С РАСХОЛАЖИВАНИЕМ КОТЛА И ПАРОПРОВОДОВ

(рис. 10)

9.1. Выполнить подготовительные операции, разгружение и останов блока в соответствии с пунктами 7.1 - 7.6 со следующими изменениями и дополнениями:

9.1.1. Не подавать напряжение на приводы клапанов Др-3.

9.1.2. Разгружение блока проводить при постоянном давлении пара - номинальном или, если блок работал в зоне скользящего давления, исходном перед разгрузкой со скоростью, указанной в пунктах 7.2 и 7.2.1.

9.1.3. Не проводить операцию по п. 7.5.3.

9.1.4. Отключить воздействие регулятора и закрыть клапан греющего пара деаэратора.

9.2. Закрыть ВЗ, проверить открытие клапанов Др-1 и Др-3 и приступить к расхолаживанию котла и паропроводов выпуском пара через дренажи перед ГПЗ. Регулирующий клапан на дренажах перед ГПЗ (РКД) открывать ступенчато в соответствии с графиком-заданием.

9.3. После снижения температуры свежего пара примерно до 420 °С:

9.3.1. Включить ПЭН на рециркуляцию, с помощью гидромуфты установить давление за ПЭН 270 - 280 кгс/см².

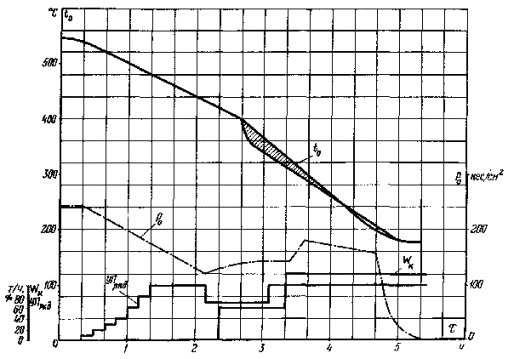

Рис. 10. График-задание расхолаживания котла и паропроводов

Обозначения см. в приложении 8

9.3.2. Открыть РПК на 10 - 15 % по УП и задвижку питательного байпаса с шайбовым набором Ш-1, с помощью РПК установить расход воды в котел по 30 - 40 т/ч на поток (по растопочным водомерам).

9.3.3. За счет частичного прикрытия РКД повысить давление пара за котлом примерно до 140 кгс/см².

9.3.4. При снижении давления в деаэраторе до 0,5 кгс/см² подать пар в деаэратор из коллектора собственных нужд блока и установить давление 0,2 - 0,5 кгс/см²; включить регулятор давления.

9.4. При температуре среды за котлом 300 - 320 °С полностью открыть РКД, увеличить расход воды до 60 - 80 т/ч на поток, открыть газовые шиберы перед и за РВВ и перед дымососами, включить тягодутьевые машины и продолжать расхолаживание котла и паропроводов до температуры питательной воды.

9.5. Посла окончания расхолаживания котла и паропроводов произвести следующие операции:

9.5.1. Прекратить подачу воды в котел, остановив ПЭН. Закрыть РПК и задвижку на питательном байпасе с шайбовым набором Ш-1.

9.5.2. Остановить бустерный насос и прекратить подачу пара в деаэратор.

9.5.3. Остановить подъемные насосы эжекторов и при снижении вакуума в конденсаторе до нуля прекратить подачу пара на уплотнения турбины. Остановить конденсатные насосы.

9.5.4. Остановить циркуляционные насосы, если температура выхлопного патрубка турбины менее 55 °С.

9.5.5. Сдренировать котел.

9.5.6. Вентиляцию котла продолжить до начала ремонтных работ.

9.5.7. Выполнить заключительные операции по останову блока в соответствии с указаниями местных инструкций по обслуживанию оборудования.
