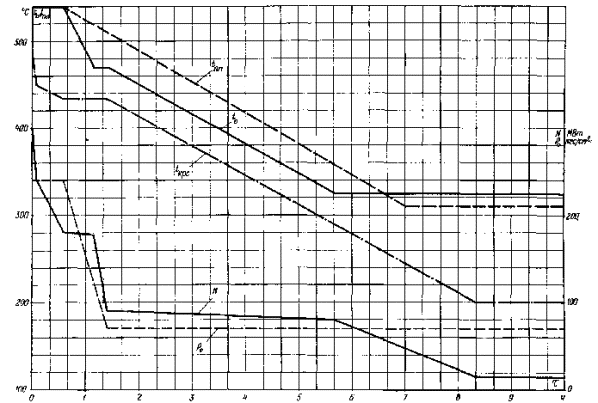

8.МОНОБЛОК 300 МВт. ОСТАНОВ БЛОКА С РАСХОЛАЖИВАНИЕМ ТУРБИНЫ(рис. 9)8.1. Перед разгружением блока: 8.1.1. Выполнить операции в соответствии с пунктами 7.1.1 - 7.1.4. 8.1.2. Подать напряжение на приводы ВЗ, клапанов Др-1, задвижек СЗ-7, СЗ-8 и клапана Др-5. 8.1.3. Подать пар на обогрев фланцевого соединения корпуса ЦСД турбины. 8.2. Разгрузить блок с 300 до 240 МВт за 5 - 7 мин и далее со скоростью 2 МВт/мин до 180 МВт. Рис. 9. Графин-задание останова блока с расхолаживанием турбины Обозначения см. в приложении 8 При нагрузке 180 МВт выполнить следующие операции: 8.2.1. Закрыть ВЗ, включить регулятор давления среды перед ВЗ, отключить воздействие регулятора давления «До себя» на регулирующие клапаны турбины. 8.2.2. Закрыть задвижку СЗ-7, открыть задвижку СЗ-8 и включить регулятор давления воды в системе впрысков. 8.2.3. Деблокировать защиту, действующую при снижении температуры свежего пара. 8.2.4. Отключить воздействие регуляторов на регулирующие клапаны основных впрысков. Правильность соотношения давление - температура контролировать по температуре пара в камере регулирующей ступени турбины, которая должна поддерживаться постоянной (около 435 °С). 8.3. Разгрузить блок со 180 до 90 МВт со скоростью 5 - 6 МВт/мин при открытых регулирующих клапанах турбины и постоянной температуре свежего пара. 8.4. В процессе разгружения блока с 300 до 90 МВт выполнить следующие операции: 8.4.1. При достижении на пылеугольных котлах предела устойчивой нагрузки топки включить подсветку мазутом (газом). 8.4.2. Проверить действие блокировок в соответствии с пунктами 7.3.1 - 7.3.3. Примечание. Если блокировки в соответствии с пунктами 7.3.1 и 7.3.3 не задействованы, при нагрузке около 160 МВт перевести питание деаэратора с IV отбора турбины на коллектор собственных нужд блока. 8.4.3. При нагрузке около 150 МВт перейти с ПТН на ПЭН. Отключить один БН и по одному КЭН-I и КЭН-II. 8.4.4. Проверить автоматический перевод конденсата греющего пара ПВД № 8 и ПВД № 7 на ПНД № 4 (в конденсатор) и конденсата греющего пара ПНД № 2 в конденсатор. 8.5. В соответствии с графиком-заданием при нагрузке 90 МВт снизить температуру свежего пара с 470 до 325 °С. Температуру свежего пара регулировать в соответствии с п. 8.2.5. 8.6. Поддерживая температуру свежего пара постоянной (около 325 °С) продолжить снижение нагрузки турбины примерно до 15 МВт, постепенно прикрывая регулирующие клапаны турбины. Открытием клапана ПСБУ поддерживать давление свежего пара постоянным на уровне около 70 кгс/см2. Включить в работу впрыски ПСБУ и в пароприемное устройство конденсатора. При нагрузке 30 - 40 МВт перевести собственные нужды блока на резервный трансформатор. 8.7. Выдержать турбину при нагрузке 15 МВт не менее 1 ч для стабилизации теплового состояния ее корпуса. По окончании выдержки отключить систему обогрева фланцев и шпилек ЦСД. 8.8. При разгружении блока со 180 до 15 МВт в соответствии с графиком-заданием снизить температуру вторично перегретого пара с 540 до 310 °С с помощью пусковых впрысков (с периодическим изменением задания регуляторам), поддерживая их в диапазоне регулирования аварийными впрысками. При нагрузке менее 90 МВт аварийный впрыск должен быть отключен. 8.9. Остановить блок воздействием на ключи останова. Убедиться в том, что стопорные клапаны турбины закрыты, а ГПЗ закрываются. Снизить вакуум в конденсаторе до 0,88 кгс/см2 (около 650 мм рт. ст.). Проверить автоматическое отключение генератора от сети. 8.10. После останова блока выполнить операции в соответствии с пунктами 7.5.1, 7.5.2, отключить воздействие регуляторов на клапаны Др-1, плавно открыть клапаны Др-1 и ПСБУ. 8.11. Заключительные операции по останову блока выполнить в соответствии с пунктами 7.5.4, 7.6 - 7.9.
