ЗИЛ-5301 Бычок. ДВИГАТЕЛЬ ММЗ Д-245.12

УСТРОЙСТВО АГРЕГАТОВ И СИСТЕМ АВТОМОБИЛЯ, ИХ РЕГУЛИРОВАНИЕ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ЗИЛ-5301 Бычок. ДВИГАТЕЛЬ ММЗ Д-245.12

На автомобиле ЗИЛ-5301 установлен силовой агрегат, состоящий из четырехтактного дизеля с линейным расположением цилиндров и пятиступенчатой коробки передач.

Механизмы двигателя ММЗ Д-245.12

С правой стороны двигателя крепятся: фильтр центробежной очистки масла, генератор, указатель уровня масла в поддоне, насос рулевого усилителя, маслоналивная горловина; с левой - топливный насос высокого давления (ТНВД), компрессор, стартер, фильтр тонкой очистки топлива.

Проверка крепления головки блока цилиндров. В сроки, указанные в карте технического обслуживания автомобиля надо проверить затяжку головки цилиндров. Для этого надо демонтировать с помощью специального ключа колпак и крышку головки цилиндров, снять ось коромысел с коромыслами и стойками. Затем динамометрическим ключом надо проверить затяжку всех болтов крепления головки цилиндров в последовательности,

показанной на рис. 14. Болты крепления головок к блоку цилиндров надо затягивать на прогретом двигателе моментом 190...210 Н.м. После проверки затяжки болтов надо установить на место ось коромысел и отрегулировать зазор между клапанами и коромыслами.

Газораспределительный механизм. Регулировать зазоры между коромыслами и клапанами следует на холодном двигателе или не ранее чем через 30 мин после его останова, при этом подача топлива должна быть выключена.

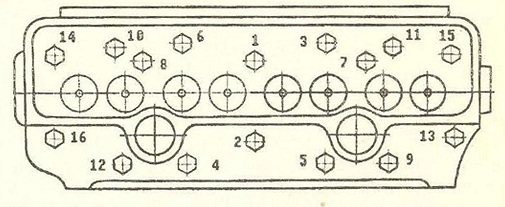

Рис. 14. Схема затяжки болтов головки цилиндров

Регулировать зазоры следует после проверки затяжки болтов крепления головки цилиндров и крепления стоек

оси коромысел. Зазоры для впускного клапана должны быть равны 0,25...0,30 мм, а для выпускного клапана 0,40..0,45 мм

Для регулировки зазоров надо отпустить контргайку 1 (рис. 15) винта 2 на коромысле регулируемого клапана и, поворачивая винт, установить необходимый зазор по щупу между коромыслом и торцом стержня клапана. После установки зазора необходимо завернуть контргайку.

Последовательность операций при регулировке зазоров следующая.

1. Снять крышку головки цилиндров.

2. Проверить динамометрическим ключом момент затяжки болтов крепления головок цилиндров и гаек крепления стоек коромысел.

3. Повернуть коленчатый вал до момента перекрытия клапанов в первом цилиндре (впускной клапан первого цилиндра начинает открываться, а выпускной заканчивает закрываться).

4. Отрегулировать зазоры в четвертом, шестом, седьмом и восьмом клапанах (считая от вентилятора).

5. Повернуть коленчатый вал на один оборот, установив перекрытие в четвертом цилиндре, и отрегулировать зазоры в первом, втором, третьем и пятом клапанах.

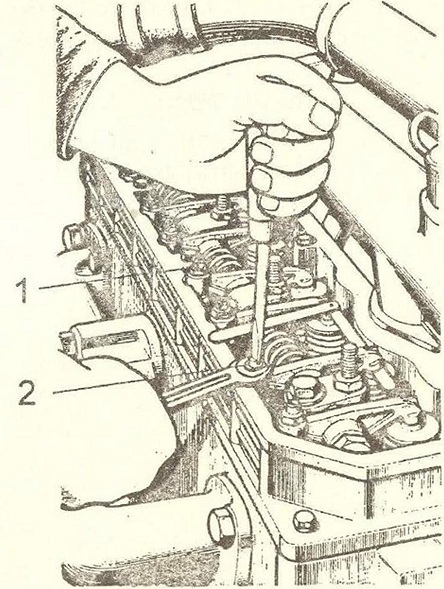

Рис. 15. Регулировка зазора в клапанах:
1 - контргайка; 2 - винт

6. Поставить на место крышку головки цилиндров.

7. Пустить двигатель, проверить его работу на слух.
