ЗИЛ-5301 Бычок. РУЛЕВАЯ КОЛОНКА
Рулевая колонка (рис.5) регулируется по высоте и наклону. Регулировку
колонки следует проводить в следующем порядке:
повернуть на себя левый маховичок 1 на 1...1.5 оборота, тем самым
освободив колонку для регулировки по высоте;
повернуть на себя правый маховичок 2 на 1/4 оборота, освободив колонку
для регулировки по углу наклона;
установить рулевое колесо в нужное положение;
повернуть от себя правый маховичок до фиксации колонки по углу наклона,
после фиксации допускается наличие небольшого углового зазора;
затянуть до упора левый маховичок, тем самым полностью зафиксировать
колонку.

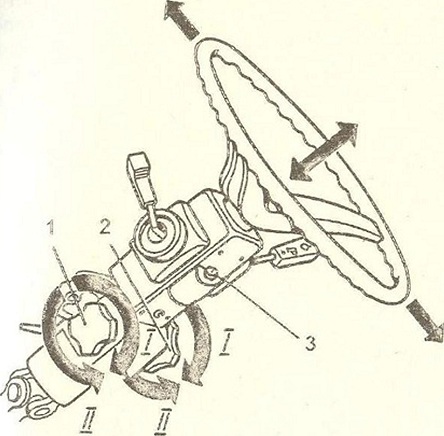

Рис. 5. Регулировка рулевого колеса
1 - ручка фиксатора регулировки по высоте; 2 - ручка фиксатора
регулировки по наклону; 3 - выключатель приборов, стартера и
противоугонного устройства; I - отвернуть до регулировки; II - завернуть
после регулировки

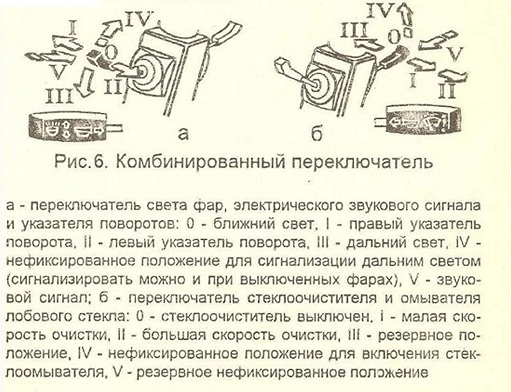

Рис.6. Комбинированный переключатель
Комбинированный переключатель (рис. 6) установлен
на рулевой колонке. Переключение света фар возможно только после
включения фар выключателем 32 (см. рис.З). Сигнализацию дальним светом
можно осуществить и при выключенном наружном освещении.
Переключатель указателя поворота в исходное положение возвращается
автоматически при повороте рулевого колеса.
