SISTEMA HIDRAULICO DE CONTROL ELECTRONICO
Antibloqueo de las ruedas Bosch
38
Localización de la avería
correspondiente a la barra-gráfica que
falla y reparación. Efectuar una prueba
en carretera y después repetir un control
con la maleta XR25.
¿Se visualiza un nuevo fallo?
Fallo de comunicación entre la maleta y el
calculador ABS.
Controlar en el cableado las líneas de diagnóstico
K y L (puesta a masa).
¿El incidente persiste?

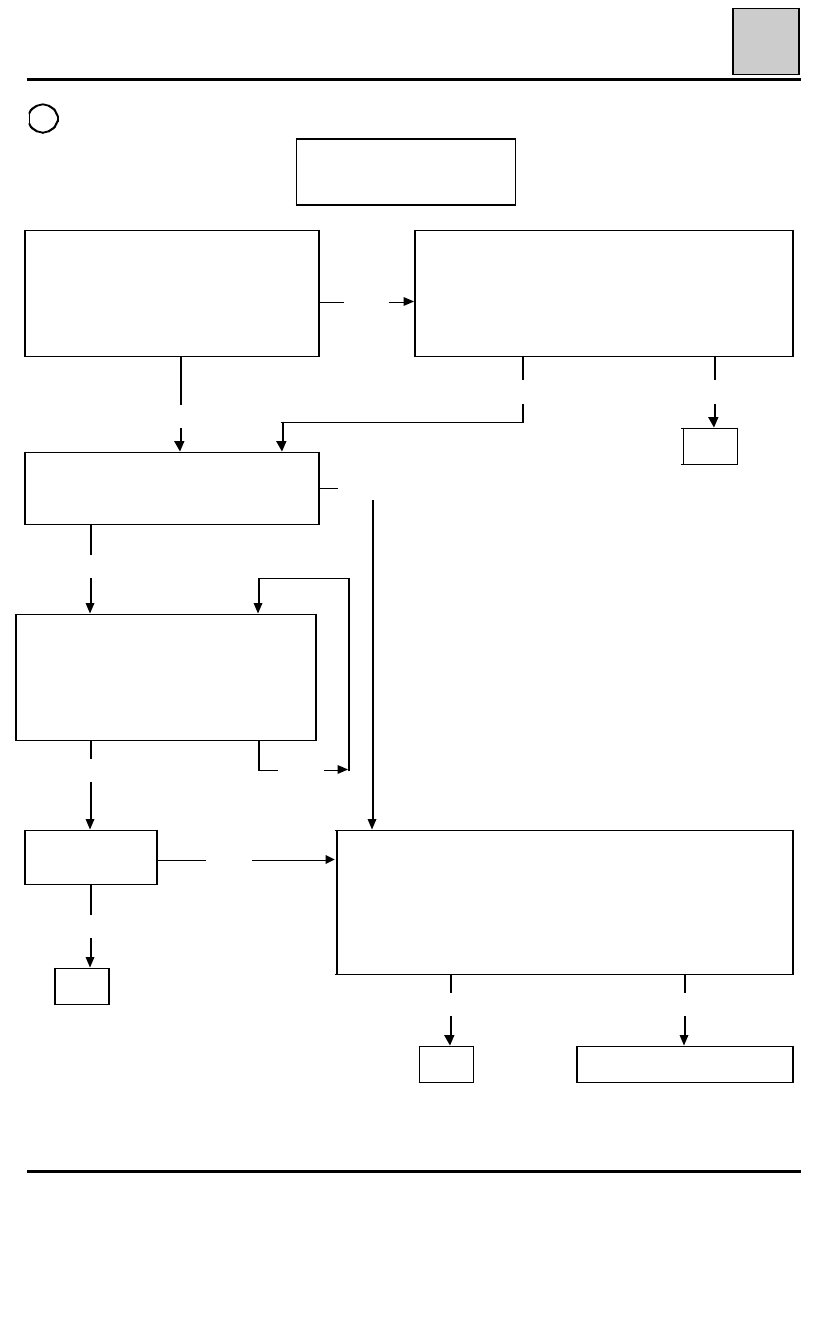

1 - Al poner el contacto
1.4 -Intermitencia del testigo
¿Las barras-gráficas 1 y 4 están
encendidas solas?
(situación normal sin fallo)
¿Persiste el
fallo?
no
no
Exito
sí
no
sí
sí
sí

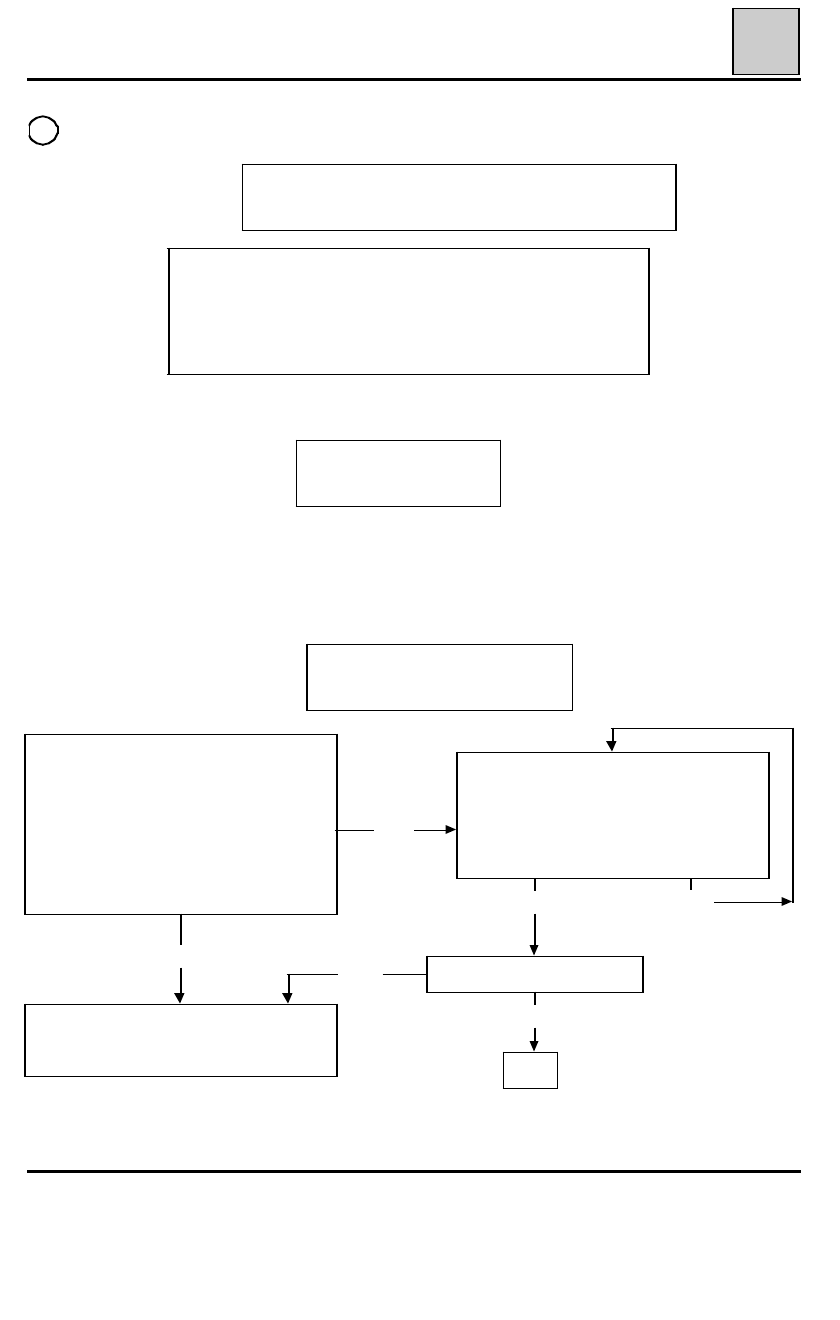

Fallos constatados en el funcionamiento del testigo ABS
1
Cambiar el calculador
sí
no
Exito
Verificar el aislamiento de las 2 líneas del circuito del testigo :
- entre el testigo y la vía 4 del conector de 4 vías y
- entre el testigo y la vía 1 del conector de 15 vías .
(Posibilidad de una puesta a masa de una de estas líneas).
Controlar igualmente el estado de las masas ABS y las
conexiones de los conectores de 4 y 15 vías.
Tras la operación, ¿el incidente persiste
no
Exito
no
sí
Conectar la maleta XR25 a la toma de
diagnóstico del vehículo. Colocar el
interface ISO en la posición S8 así como
la última versión de la cassette XR25.
Poner el contacto y teclear D11
¿La barra-gráfica 1 está encendida?
38-150
