АКСЕССУАРЫ САЛОНА

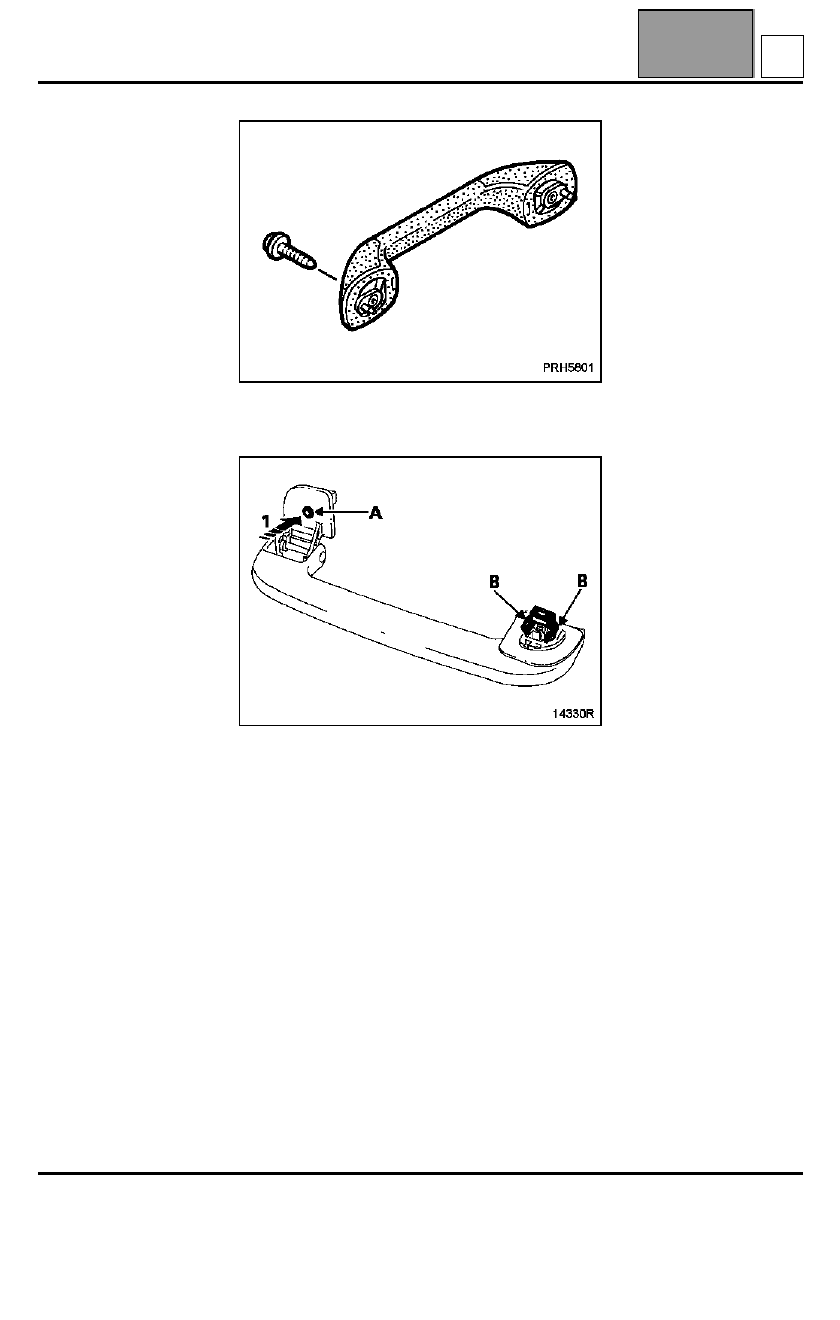

Боковой поручень

57А

57A-13

Боковой поручень

СНЯТИЕ

Отверните болты крепления (A),не вынимая их из
гнезд.

Нажмите на болт (1), чтобы можно было извлечь
пластмассовые лапки (B) поручня, установленного
во внутренней панели боковины.

D

57А

57A-14

АКСЕССУАРЫ САЛОНА

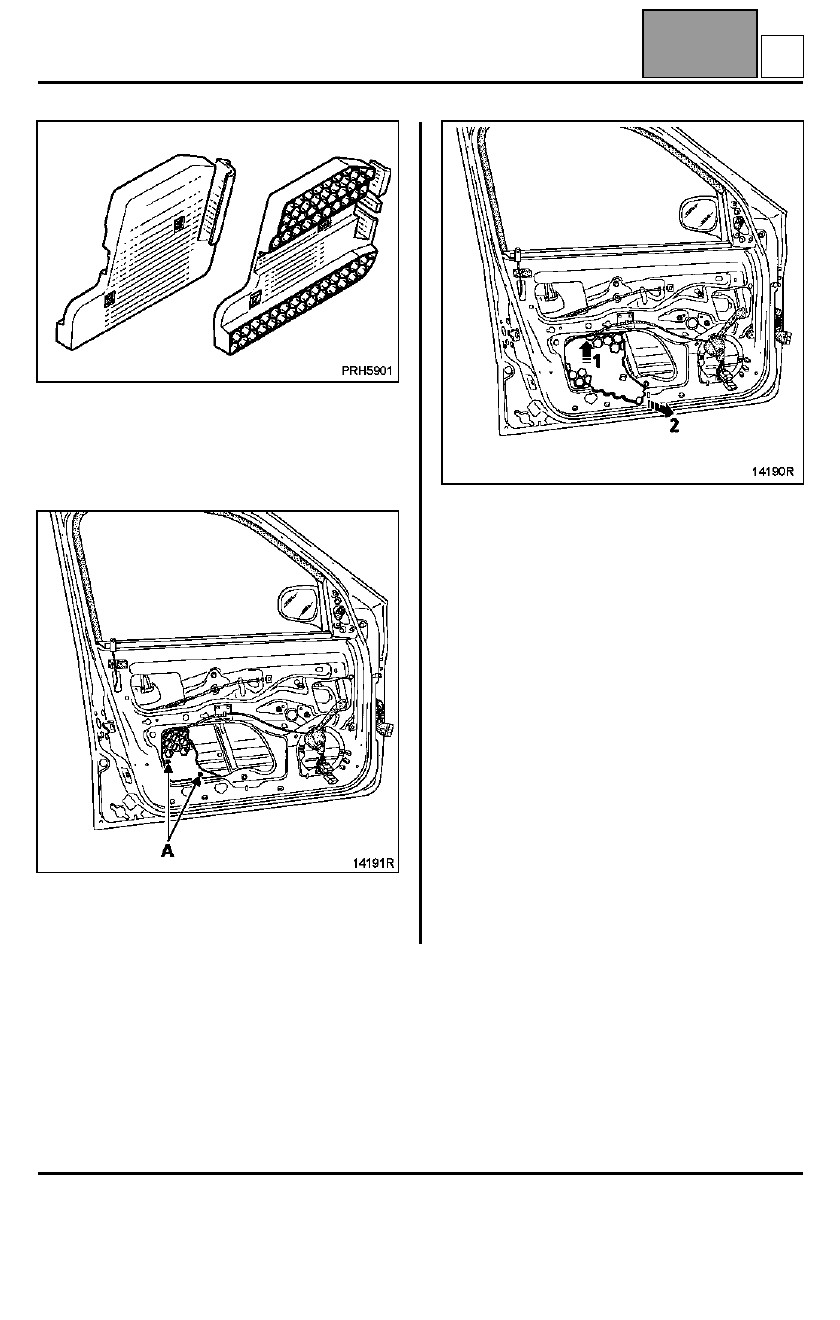

Боковой ударопоглащающий элемент передней двери

СНЯТИЕ

Снимите обивку передней двери
(см. раздел 72A-A).

Небольшой плоской отвертк ой отведите лапки (А),
чтобы можно было отжать пружинные фиксаторы
ударопоглащающего элемента.

Приподнимите ударопоглащающий элемент (1) и
извлеките его через проем в коробе двери (2).

E

ЭЛЕМЕНТЫ ПАССИВНОЙ БЕЗОПАСНОСТИ САЛОНА

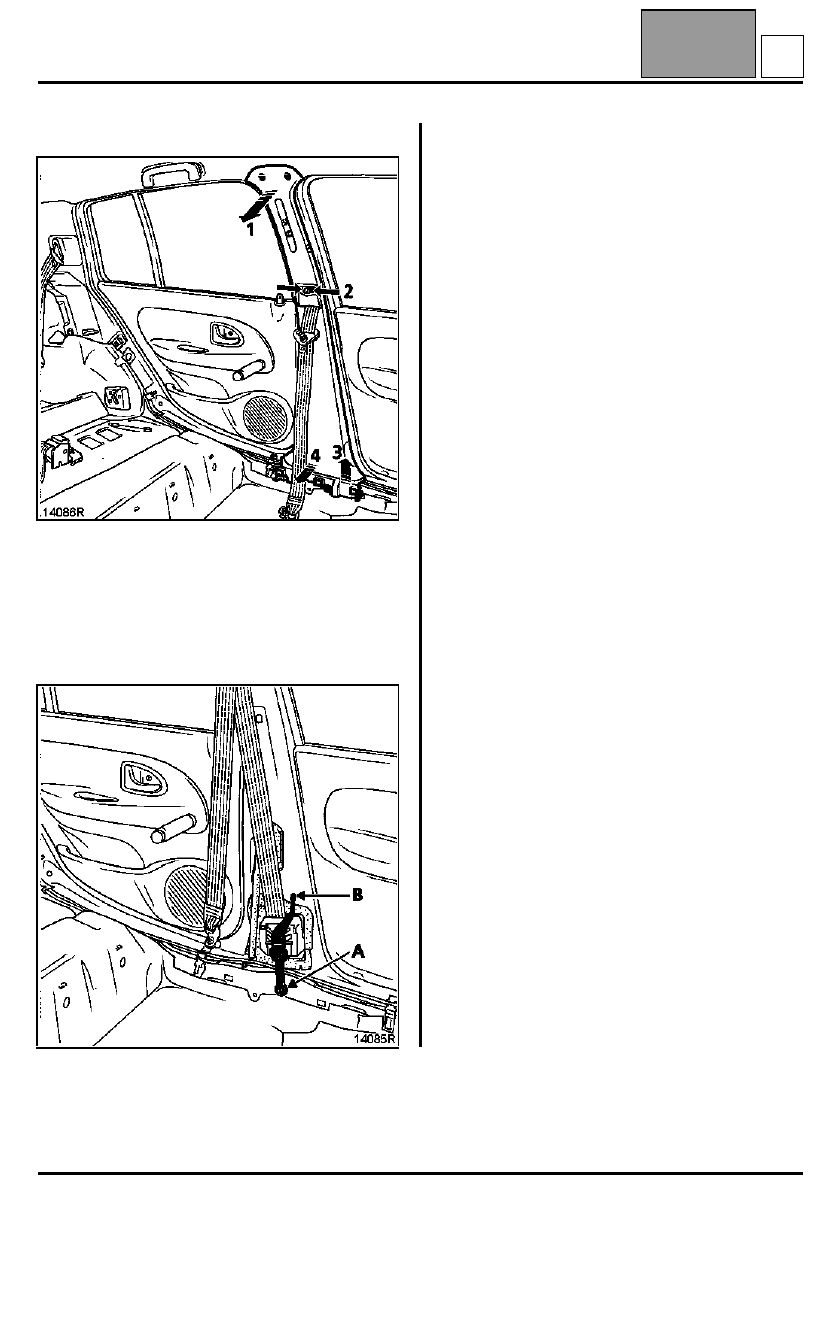

Передние ремни безопасности

59А

59A-1

159А

ЭЛЕМЕНТЫ ПАССИВНОЙ БЕЗОПАСНОСТИ САЛОНА

Передние ремни безопасности

СНЯТИЕ (5-ТИ ДВЕРНЫЙ ХЭТЧБЕК)

Снимите:
– заднее сиденье (см. главу 75A-A)
– болт верхнего и нижнего крепления ремня

безопасности

– облицовку центральной стойки (см. главу 71A-С)
– отсоедините частично заднюю часть облицовки

порога передней двери

Снимите болт крепления (A).

Извлеките лапку (B) кронштейна инерционной
катушки из-под внутренней панели центральной
стойки.

A

16А

16A-3

ЗАПУСК ДВИГАТЕЛЯ - ЗАРЯД АККУМУЛЯТОРНОЙ БАТАРЕИ

Стартер

ИДЕНТИФИКАЦИЯ

Автомобиль

Двигатель

Стартер

XB1R

K4M 742

743

VALEO D7E6
