16А

16A-2

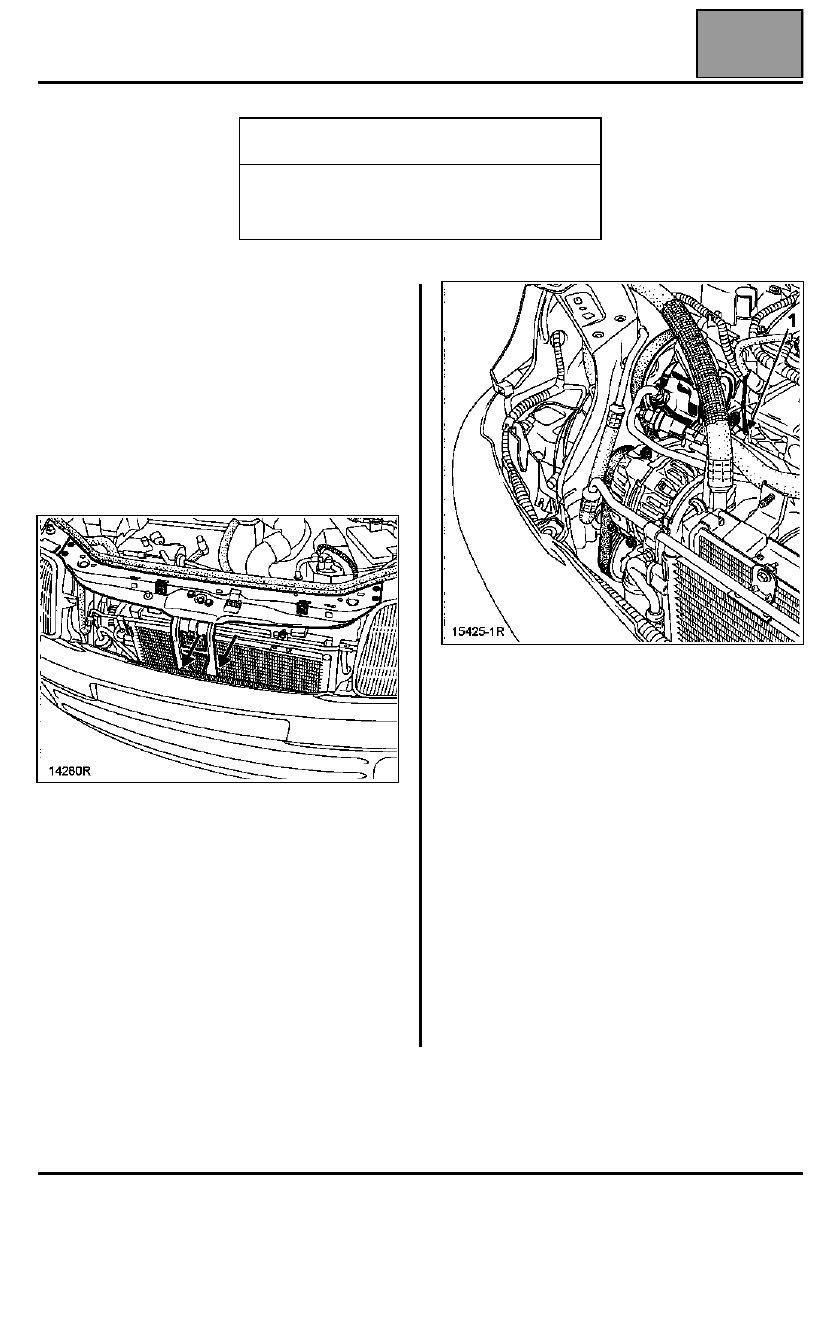

ЗАПУСК ДВИГАТЕЛЯ - ЗАРЯД АККУМУЛЯТОРНОЙ БАТАРЕИ

Генератор

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Снимите:
– правое переднее колесо и грязезащитный щиток,
– решетку облицовки радиатора,
– верхнюю поперечину (отвернув два нижних болта

крепления) и положите ее на двигатель,

– защитный кожух топливораспределительной

рампы,

– правую фару,
– ремень привода вспомогательного оборудования

(см. главу 07А "Натяжение ремня привода
вспомогательного оборудования"),

– шкив насоса гидроусилителя рулевого

управления,

– трубопровод подачи топлива с

топливораспределительной рампы при помощи
приспособления Mot. 1311-06 и разъедините
разъем (1) форсунки,

– болты крепления насоса гидроусилителя

рулевого управления к кронштейну,

– болт крепления трубопровода гидроусилителя

рулевого управления к многофункциональному
кронштейну,

– генератор, отведя в сторону насос

гидроусилителя рулевого управления.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Процедура натяжения приводного ремня см. главу
07A "Натяжение ремня привода
вспомогательного оборудования".

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1273

Приспособление для проверки
натяжения приводного ремня

Mot. 1311-06

Съемник топливопроводов

АКСЕССУАРЫ САЛОНА

Приборная панель

57А

57A-6

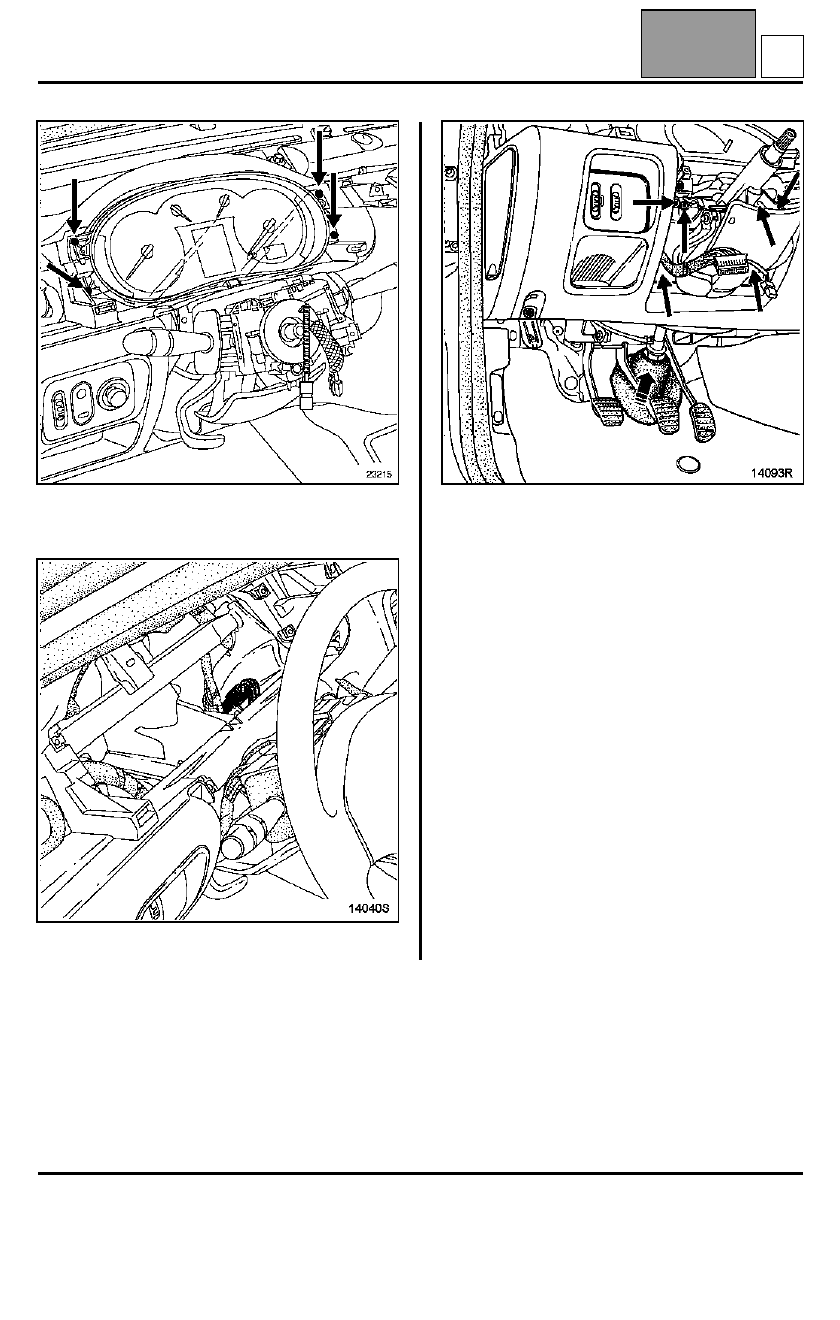

Снимите щиток приборов (четыре винта) и
разъедините разъемы.

Разъедините разъем замка зажигания.

В моторном отсеке снимите:
– воздуховод,
– отверните гайки крепления расширительного

бачка; сместите его, чтобы получить доступ к
вилке карданного шарнира рулевого вала.

Отверните винт клеммного соединения вилки
карданного шарнира рулевого вала.

Выверните шесть болтов крепления рулевой
колонки и потяните защитный чехол щитка
передка.

Снимите рулевую колонку.

B

АКСЕССУАРЫ САЛОНА

Приборная панель

57А

57A-7

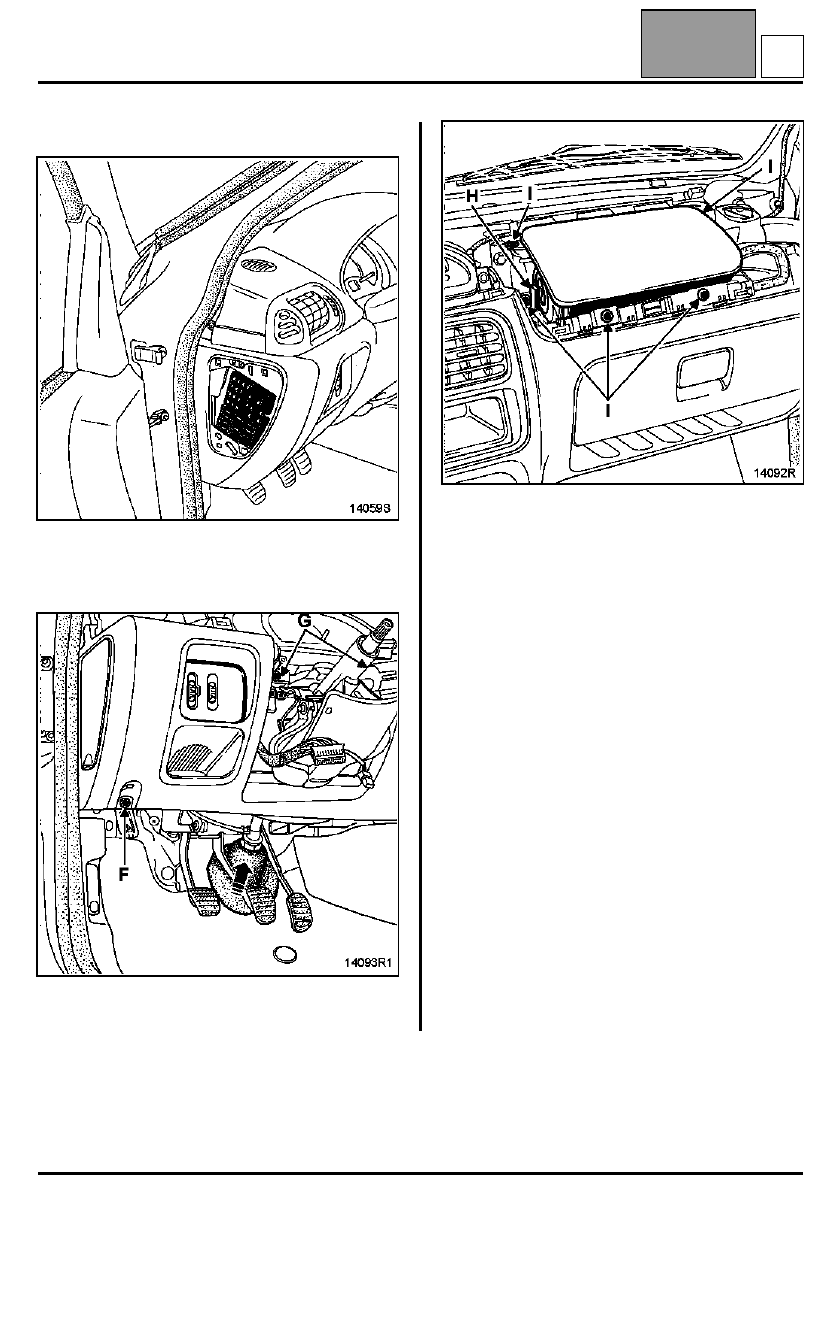

СНЯТИЕ ПРИБОРНОЙ ПАНЕЛИ

Снимите:
– крышку люка коробки с плавкими

предохранителями,

– нижние болты крепления (F),
– болты крепления (G).

СНЯТИЕ ПОДУШКИ БЕЗОПАСНОСТИ
ПАССАЖИРА (в зависимости от комплектации)

Разъедините разъем (H) и выверните болты
крепления (I) подушки.

B

АКСЕССУАРЫ САЛОНА

Приборная панель

57А

57A-8

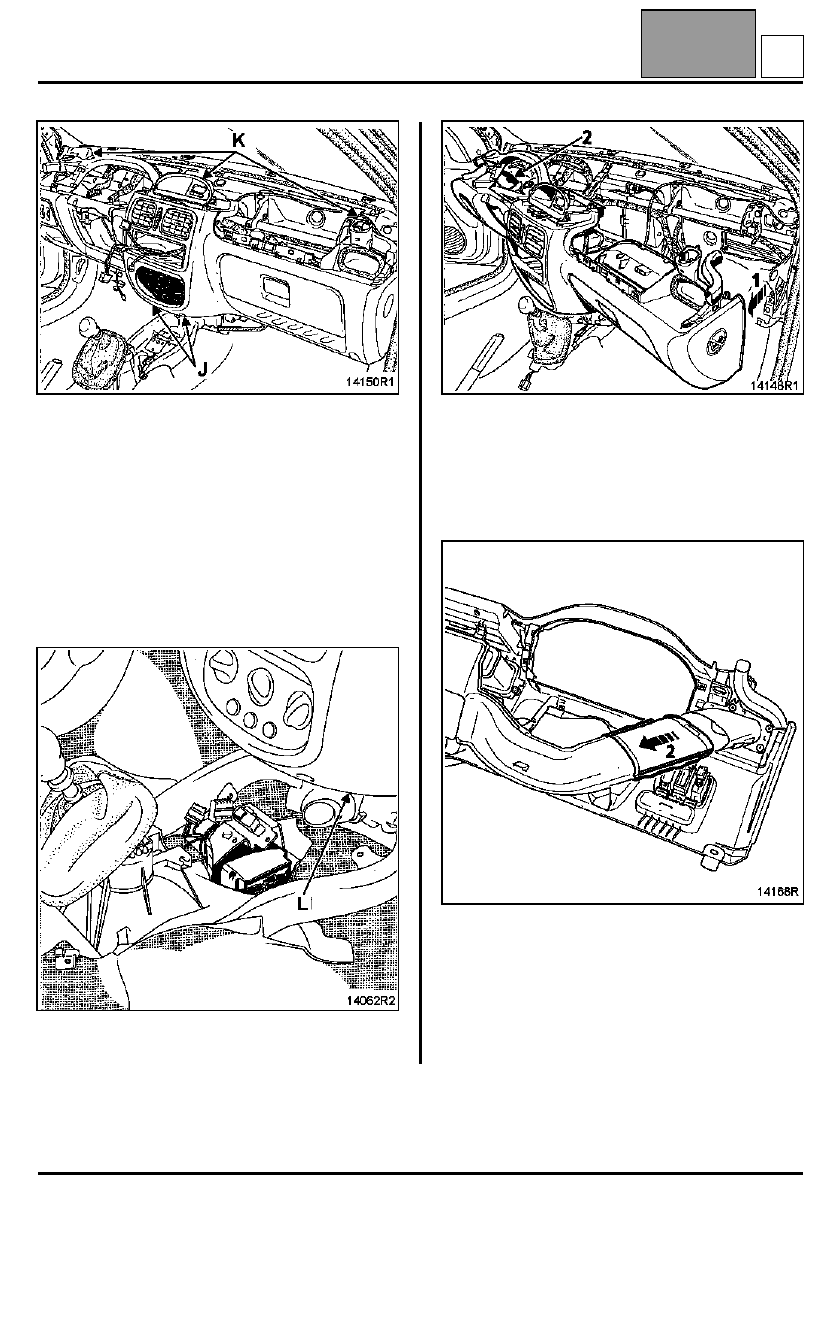

Снимите два болта крепления (J) корпуса панели
управления отоплением и вентиляцией и извлеките
его из гнезда в приборной панели, отжав
пружинные защелки.

Снимите:
– три верхних болта крепления (K) приборной

панели,

– автомагнитолу.

Разъедините разъем питания центрального
дисплея (если он есть).

Выверните болт крепления (L).

Немного приподнимите приборную панель, чтобы
она сошла с установочных выступов в местах
расположения крепежных болтов (K) (см. рисунок
напротив).

Отведите правый край приборной панели (1).

Сдвиньте подвижную часть воздуховода (2), чтобы
получить возможность извлечь левый край
приборной панели.

ПРИМЕЧАНИЕ: рукав сдвигается позади
металлической балки; после перемещения рукава,
как показано на рисунке выше, приборная панель
легко отделяется от балки.
