АКСЕССУАРЫ САЛОНА

Приборная панель

57А

57A-2

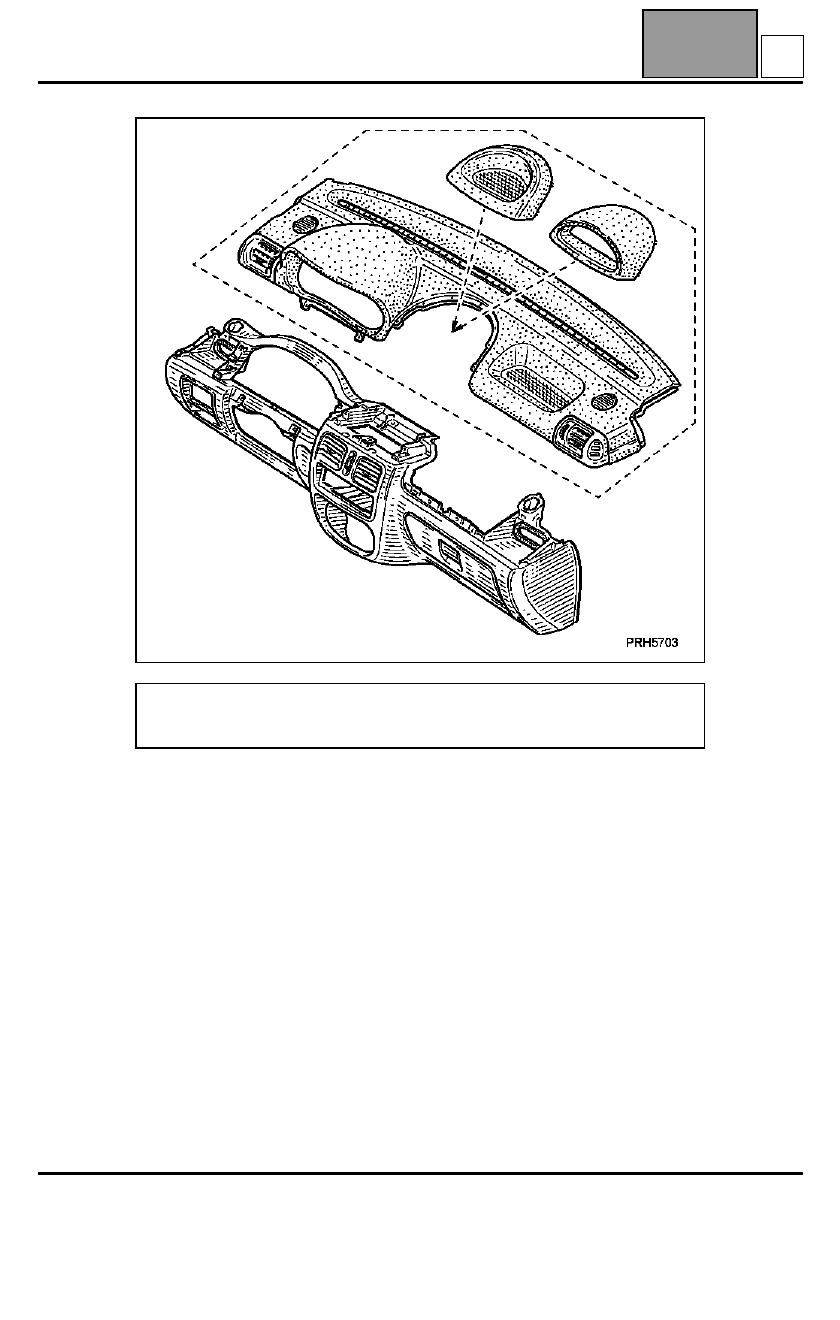

Приборная панель

Прежде, чем снимать приборную панель, необходимо снять рулевую колонку.

Снятие рулевой колонки производится, как указано ниже.

B

АКСЕССУАРЫ САЛОНА

Приборная панель

57А

57A-3

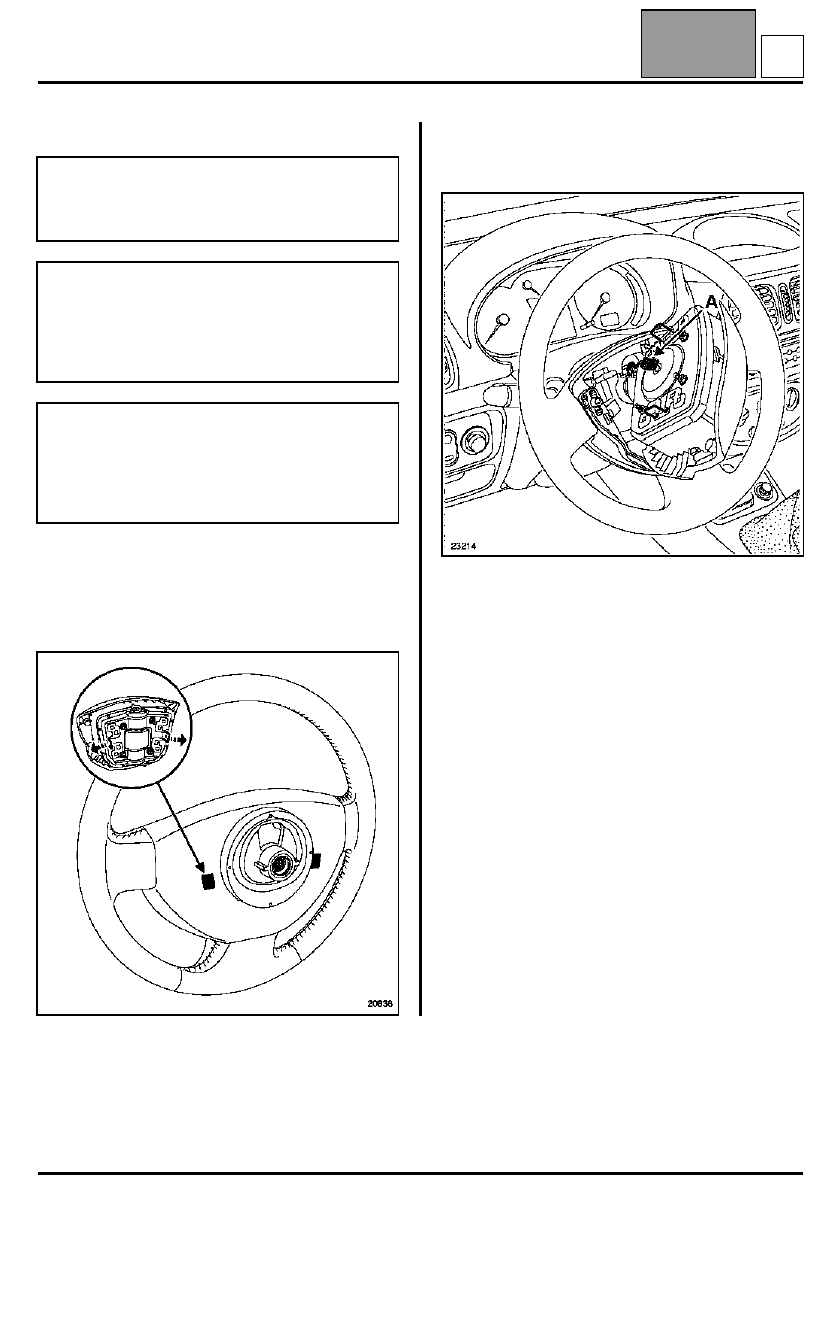

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Автомобили с подушкой безопасности: с
помощью отвертки с плоским лезвием отсоедините
подушку безопасности.

Автомобили без подушек безопасности:
снимите центральную крышку рулевого колеса
(крепление с защелками).

Снимите:
– болт крепления рулевого колеса;
– рулевое колесо, предварительно установив

колеса в положение для прямолинейного
движения,

– кожухи подрулевых переключателей (три винта).

Разъедините разъемы электропитания подрулевых
переключателей (стеклоочистителя, наружного
освещения и света фар) и контактного диска (для
автомобилей с подушкой безопасности).

ВАЖНОЕ ЗАМЕЧАНИЕ! К работам с системами
подушек безопасности и преднатяжителей
ремней должны допускаться только опытные
работники, прошедшие специальную подготовку.

ВНИМАНИЕ! Запрещается проводить какие-
либо работы с пиротехническими системами
(подушками безопасности и преднатяжителями
ремней безопасности) около источника тепла
или открытого пламени, так как существует
опасность их срабатывания.

ВАЖНОЕ ЗАМЕЧАНИЕ: при снятии рулевого
колеса обязательно разъедините разъем
подушки безопасности A. Разъем подушки
безопасности автоматически шунтируется при
отсоединении, что предупреждает
самопроизвольное срабатывание подушки.

B

АКСЕССУАРЫ САЛОНА

Приборная панель

57А

57A-4

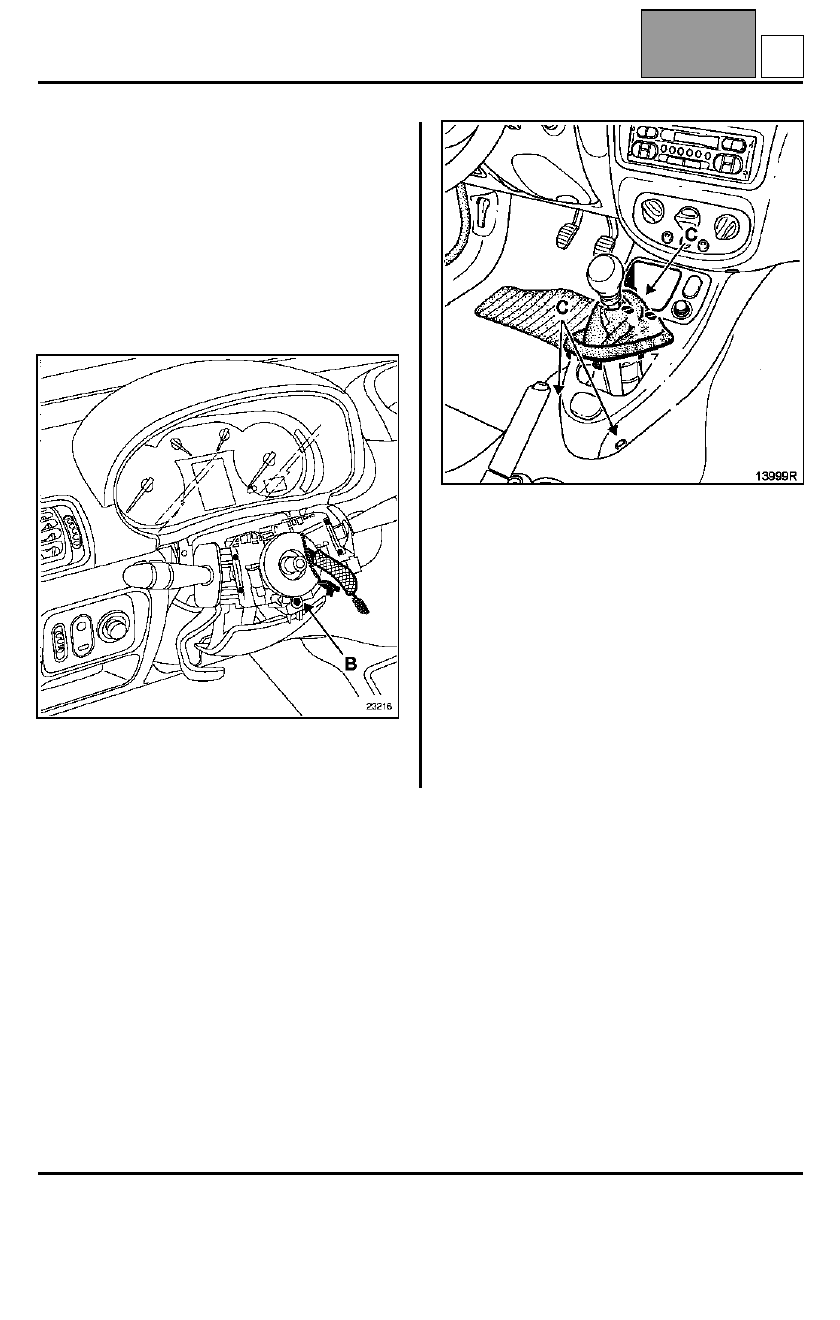

ОСОБЕННОСТИ ПРОВЕДЕНИЯ РАБОТ НА
АВТОМОБИЛЯХ С ПОДУШКАМИ
БЕЗОПАСНОСТИ

Прежде, чем снимать узел в сборе, обязательно
следует пометить положение контактного диска,
убедившись:
– что при снятии колеса стоят в положении для

движения по прямой, чтобы расположить по
центру токопроводящую ленту;

– что метка "0" на контактном диске располагается

напротив неподвижной метки (E).

Выверните болт (В), затем нанесите резкий удар по
отвертке, чтобы разблокировать конус и
освободить всю рулевую колонку.

Освободите от фиксаторов чехол рычага
переключения передач и вытащите пепельницу из
гнезда на консоли.

Выверните болты крепления (C).

Освободите от фиксаторов переднюю часть
консоли, затем снимите консоль.

B

АКСЕССУАРЫ САЛОНА

Приборная панель

57А

57A-5

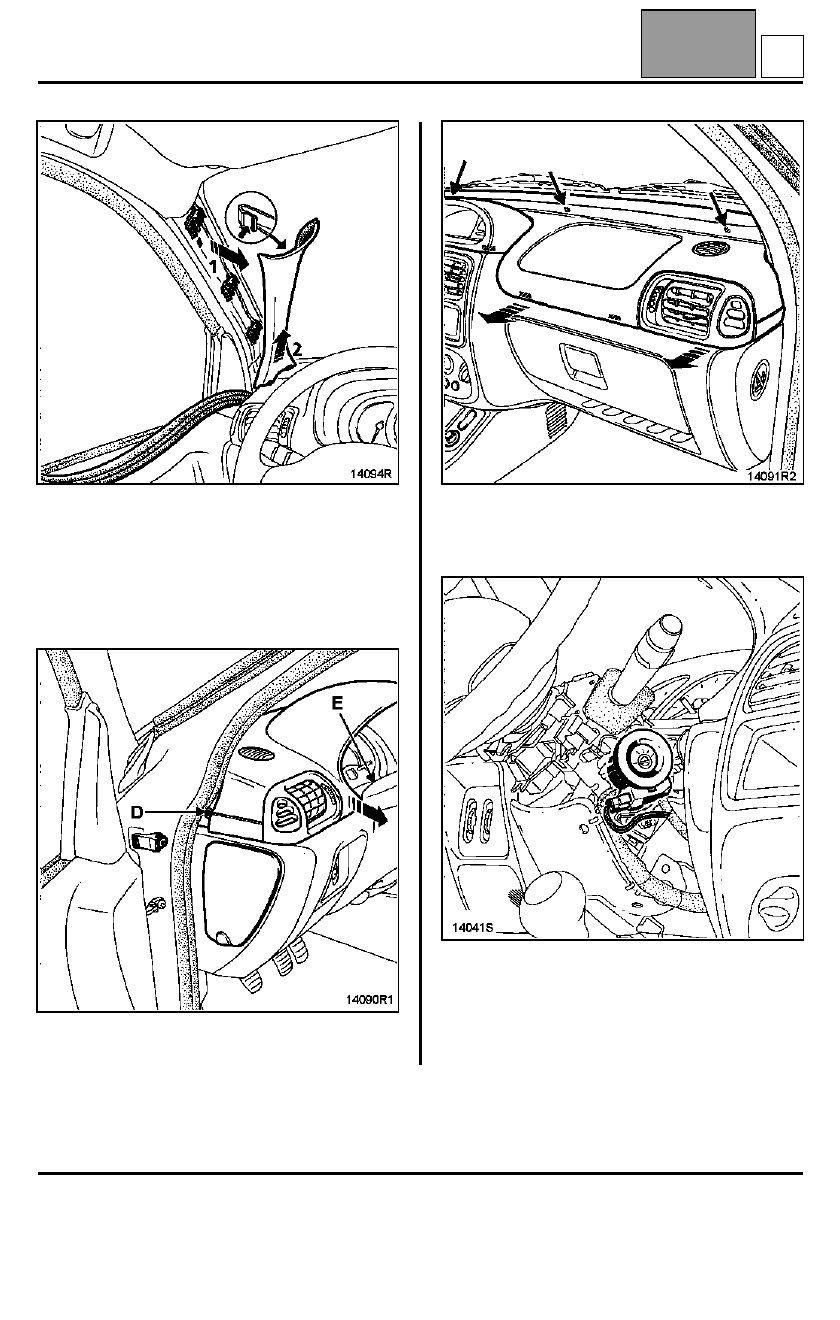

Снимите накладку приборной панели:
– сначала облицовку стоек ветрового стекла, для

этого оттяните верхний край облицовки
настолько, чтобы можно было нажать на верхний
фиксатор, а затем отведите облицовку в сторону
(1) и отсоедините ее от накладки приборной
панели (2),

– два боковых болта (D),
– два болта под щитком приборов (E),

– три винта сверху (у ветрового стекла) и снимите

целиком накладку приборной панели, потянув ее
в направлении, указанном на рисунках.

Снимите приемное кольцо системы электронной
противоугонной блокировки запуска двигателя.
