АКСЕССУАРЫ САЛОНА

Приборная панель

57А

57A-9

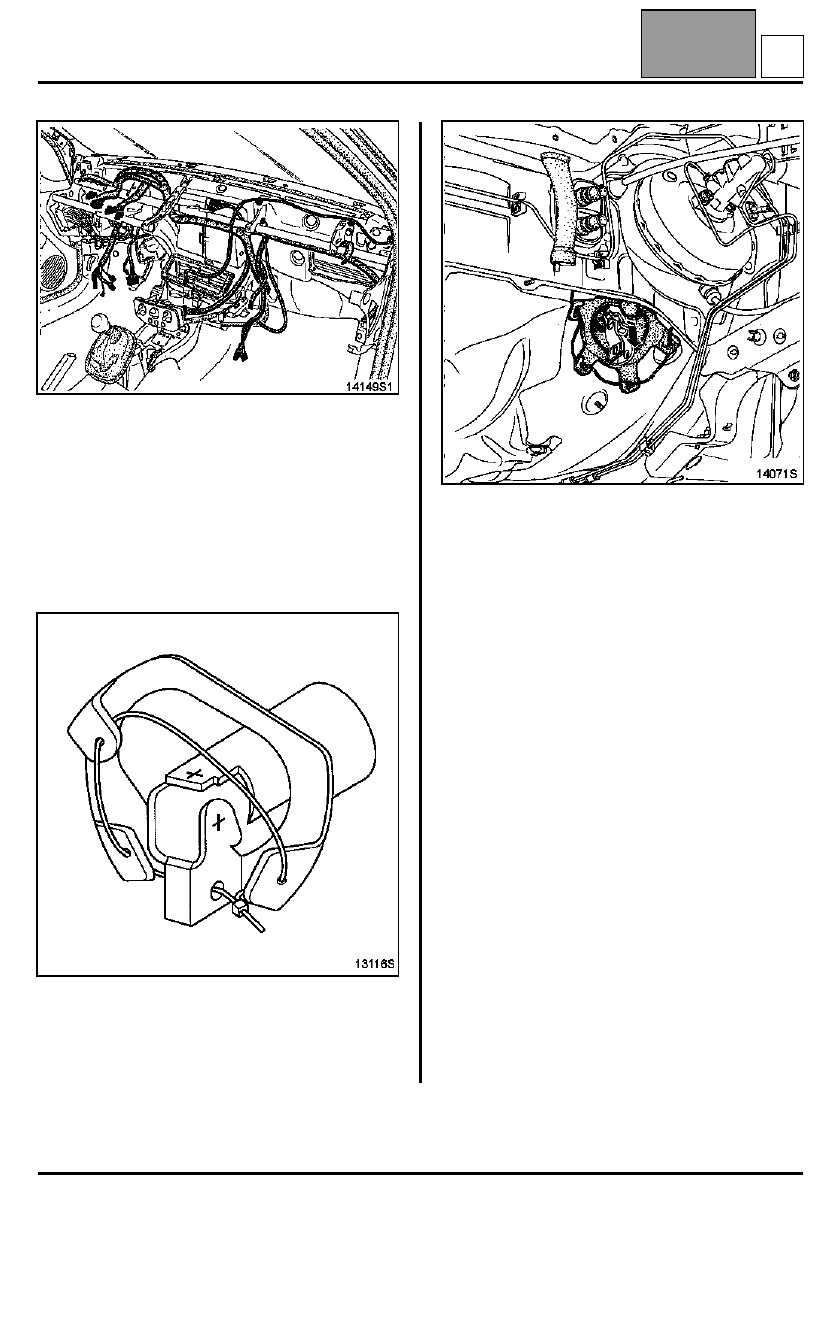

Извлеките приборную панель из салона (вдвоем с
помощником).

ПРИМЕЧАНИЕ: в случае замены кузова или
электропроводки приборной панели проложите
жгуты проводов так, как пок азано на верхнем
рисунк е.

УСТАНОВКА

Установите на место приборную панель и корпус
панели управления отоплением и вентиляцией.

Установите на место рулевую колонку; при этом
действуйте следующим образом.

Вставьте гофрированный чехол в гнездо щитка
передка, предварительно закрепив шнуром лапки и
вилку карданного шарнира.

Потяните за язычок и перережьте шнур, чтобы
защитный чехол встал на место.

Остальные детали установите в порядке, обратном
снятию.

Убедитесь в надежности соединения всех
разъемов.

B

АКСЕССУАРЫ САЛОНА

Приборная панель

57А

57A-10

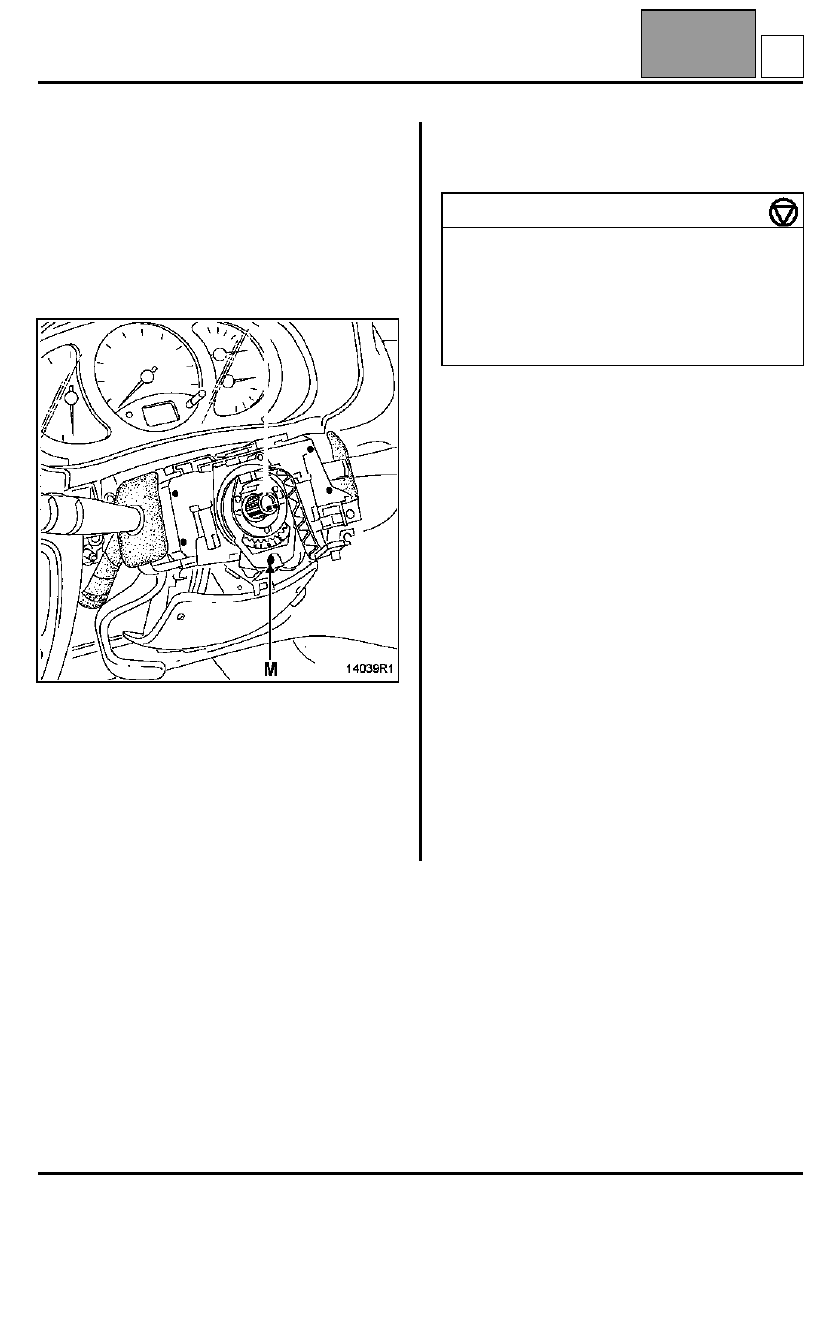

ОСОБЕННОСТИ УСТАНОВКИ

Убедитесь в том, что колеса по-прежнему
находятся в положении для движения по прямой.

Проверьте, что контактный диск установлен
посередине (2,5 оборота в каждую сторону).

Установите собранный узел на рулевую колонку и
соедините все разъемы.

Завершите установку и затяните болт (M) только
после того, как будут установлены обе половины
облицовочного кожуха, при этом рычажные
переключатели должны быть установлены без
перекоса относительно щитка приборов и
приборной панели.

Эта операция облегчается за счет выреза в нижнем
кожухе, открывающего доступ к болту (M).

После каждого снятия заменяйте болт крепления
рулевого колеса на новый (новый болт имеет
микрокапсулу с клеем).

МОМЕНТ ЗАТЯЖКИ, Н.м

Болт клеммного соединения вилки
карданного шарнира рулевого вала

25

Болт крепления рулевого колеса

45

Гайки крепления рулевой колонки

20

Болт крепления подушки безопасности

  5

B

АКСЕССУАРЫ САЛОНА

Приборная панель

57А

57A-11

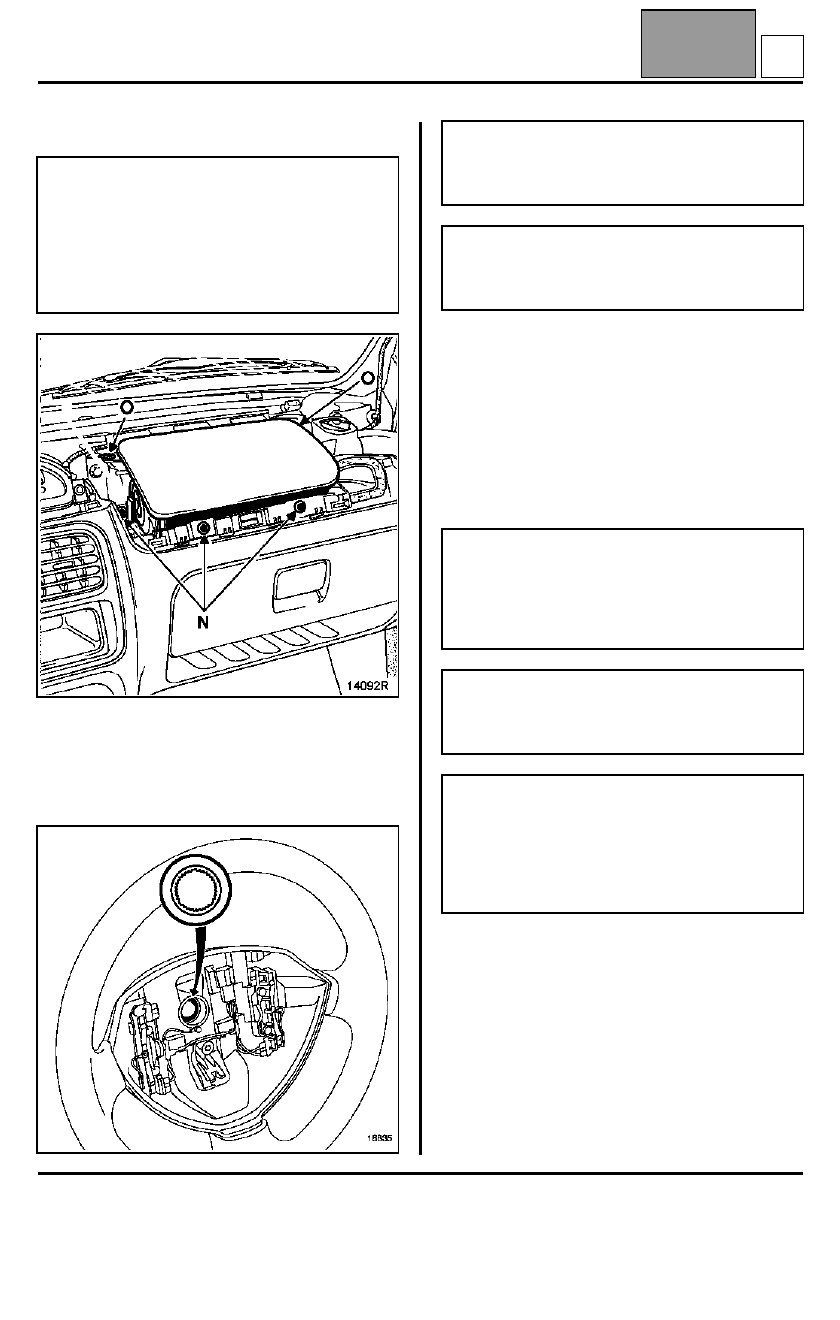

Особенности подушки безопасности пассажира

Установите болты крепления (N) и затяните их
моментом 6 Н.м.

Особенности рулевого колеса

Особенности подушки безопасности водителя

Соедините разъем подушки безопасности и
заблокируйте его замком (в зависимости от
комплектации).

Установите подушку безопасности на рулевое
колесо и нажмите на ее концы, чтобы закрепить ее
фиксаторами.

ВАЖНОЕ ЗАМЕЧАНИЕ!
– При установке подушки убедитесь, что в ее

нише не осталось посторонних предметов
(винтов, фиксаторов, защелок).

– Подсоедините колодку проводов к модулю,

прижмите колодку проводов до полной
фиксации и установите предохранительный
фиксатор.

ВАЖНОЕ ЗАМЕЧАНИЕ: Шлицы ступицы
рулевого колеса имеют ориентирующие
элементы. Рулевое колесо должно свободно
надеваться на шлицы рулевой колонки.

ПРИМЕЧАНИЕ: После каждого снятия
обязательно заменяйте болт крепления
рулевого колеса, при установке затягивайте его
требуемым моментом (45 Н.м).

ВАЖНОЕ ЗАМЕЧАНИЕ: Прежде, чем
разблокировать ЭБУ подушки безопасности,
проверьте подушку безопасности с помощью
диагностического прибора. Если все в порядке,
разблокируйте ЭБУ, в противном случае см.
раздел Диагностика.

ВНИМАНИЕ! Малейшее отступление от этих
правил может привести к выходу из строя
пиротехнических систем или к их
самопроизвольному срабатыванию.

После замены приборной панели автомобиля
с подушкой безопасности пассажира
необходимо приклеить на приборной панели
на прежнее место предупреждающую
штатную этикетку.
Такие этикетки поставляются в запасные
части (складской номер 77 01 207 257).

B

57А

57A-12

АКСЕССУАРЫ САЛОНА

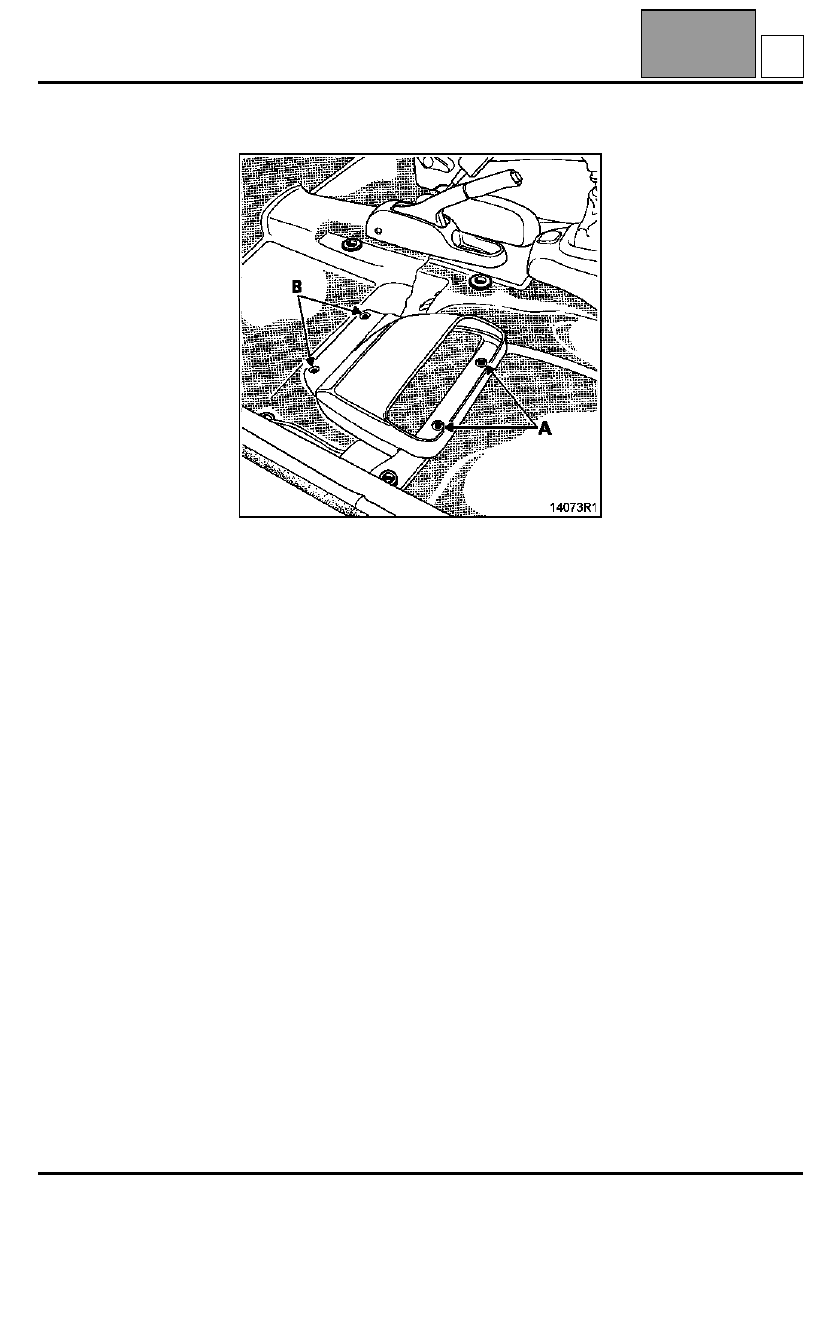

Отделение для мелких предметов под передним

пассажирским сиденьем

СНЯТИЕ

Насколько возможно, сдвиньте переднее сидение
вперед, чтобы иметь доступ к болтам крепления (A)
отделения для мелких предметов.

Насколько возможно, сдвиньте переднее сидение
назад, чтобы иметь доступ к болтам крепления (В)
отделения для мелких предметов.

Извлеките отделение для мелких предметов.

C
