ЭЛЕМЕНТЫ ПАССИВНОЙ БЕЗОПАСНОСТИ САЛОНА

Передние ремни безопасности

59А

59A-2

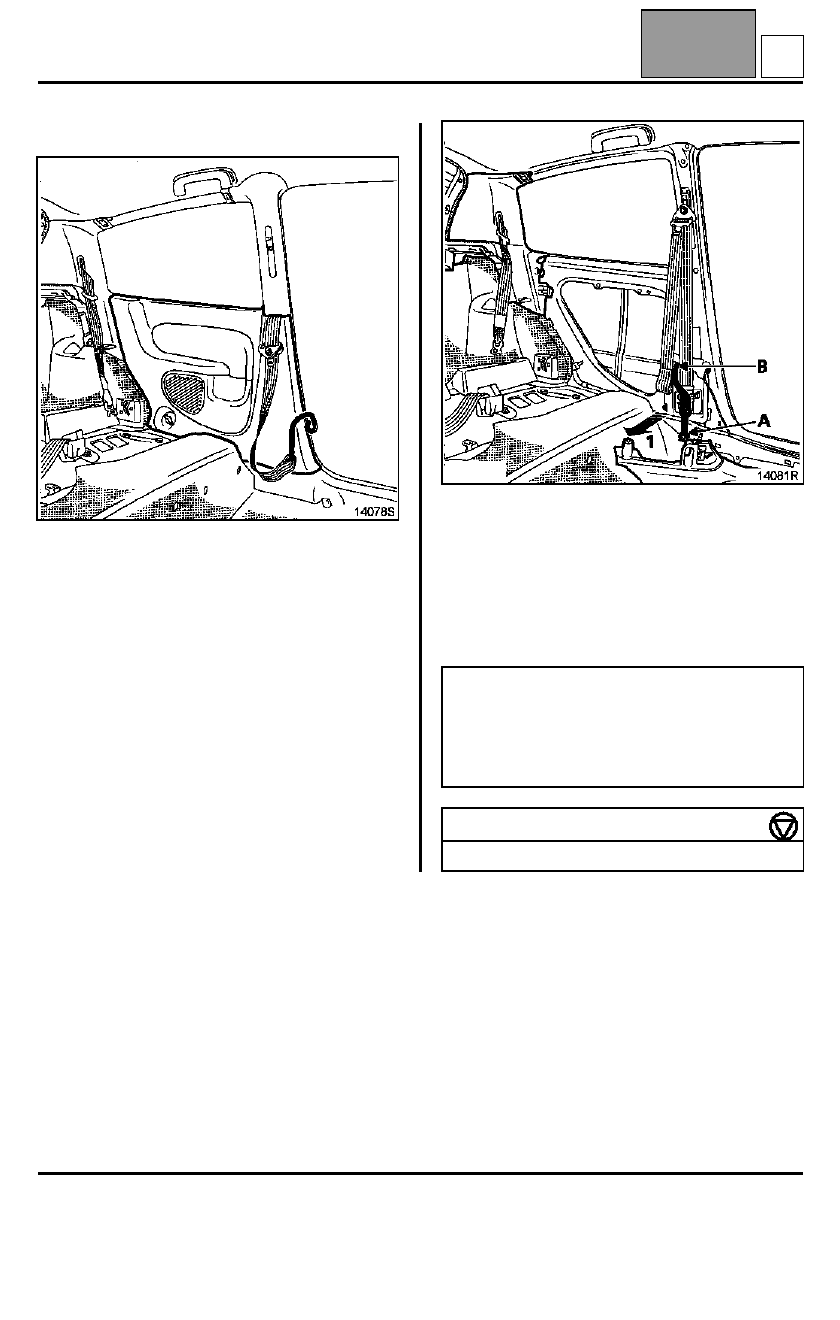

СНЯТИЕ (3-Х ДВЕРНЫЙ ХЭТЧБЕК)

Снимите:
– направляющую крепления переднего ремня

безопасности,

– нижнюю облицовку центральной стойки и

боковины (см. главу 71A-D),

– болт верхнего крепления ремня безопасности.

Частично отсоедините заднюю часть (1) облицовки
порога передней двери.

Снимите болт крепления (A).

Извлеките лапку (B) кронштейна инерционной
катушки из-под внутренней панели центральной
стойки.

В случае срабатывания преднатяжителей
один или оба передних ремня безопасности
подлежат обязательной замене, если они
были пристегнуты (при малейшем сомнении
в правильности прилегания ремня ремень
подлежит замене).

МОМЕНТ ЗАТЯЖКИ, даН.м

Болт крепления ремня безопасности

21

A

ЭЛЕМЕНТЫ ПАССИВНОЙ БЕЗОПАСНОСТИ САЛОНА

Задние ремни безопасности

59А

59A-3

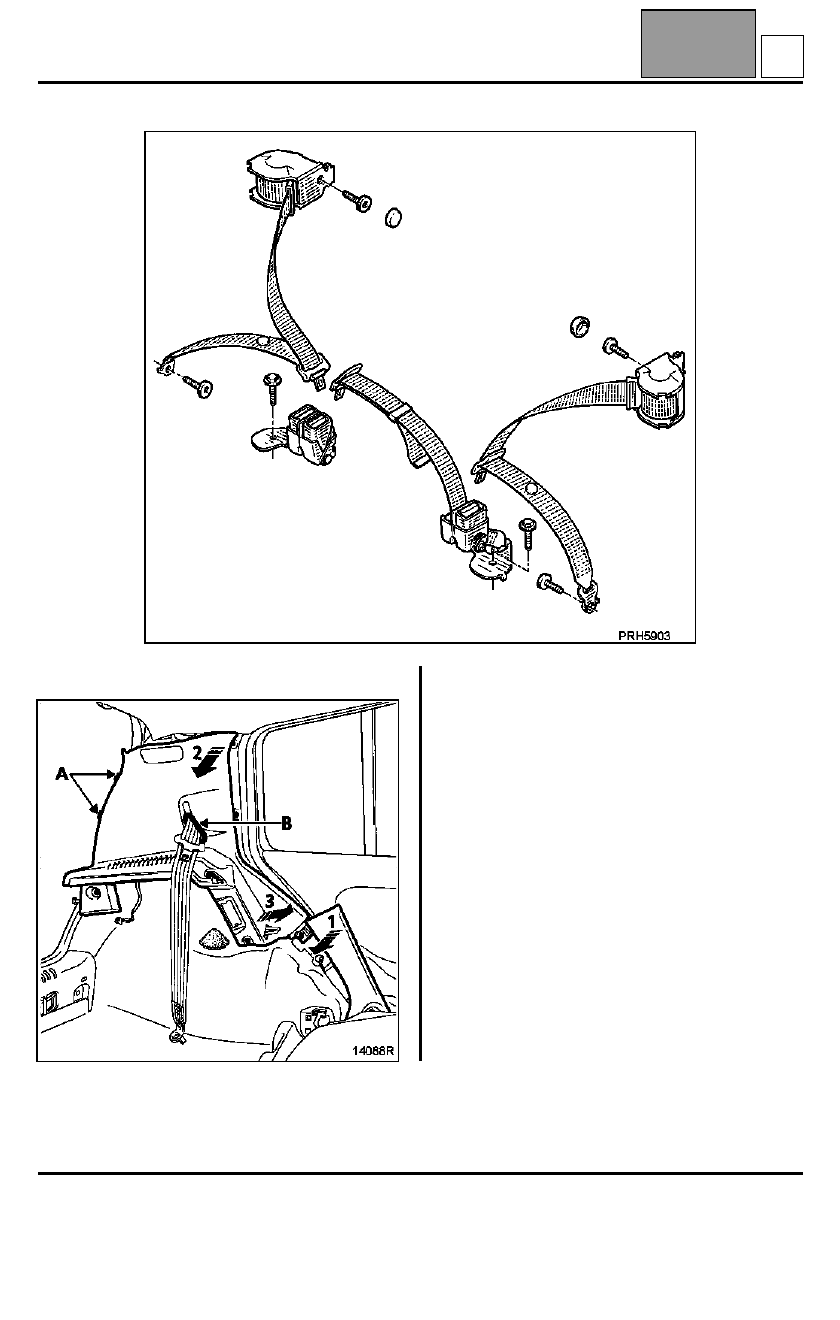

Задние ремни безопасности

СНЯТИЕ (5-ТИ ДВЕРНЫЙ ХЭТЧБЕК)

Снимите:
– болт нижнего крепление ветви ремня

безопасности,

– частично облицовку порога задней двери (1),
– частично уплотнитель багажного отделения в

зоне соприкосновения с полкой (A),

– заднюю боковую полку, потянув ее в

направлениях (2) и (3) (см. главу 74A-A).

Отсоедините направляющую (B) ремня и снимите
ремень.

B

ЭЛЕМЕНТЫ ПАССИВНОЙ БЕЗОПАСНОСТИ САЛОНА

Задние ремни безопасности

59А

59A-4

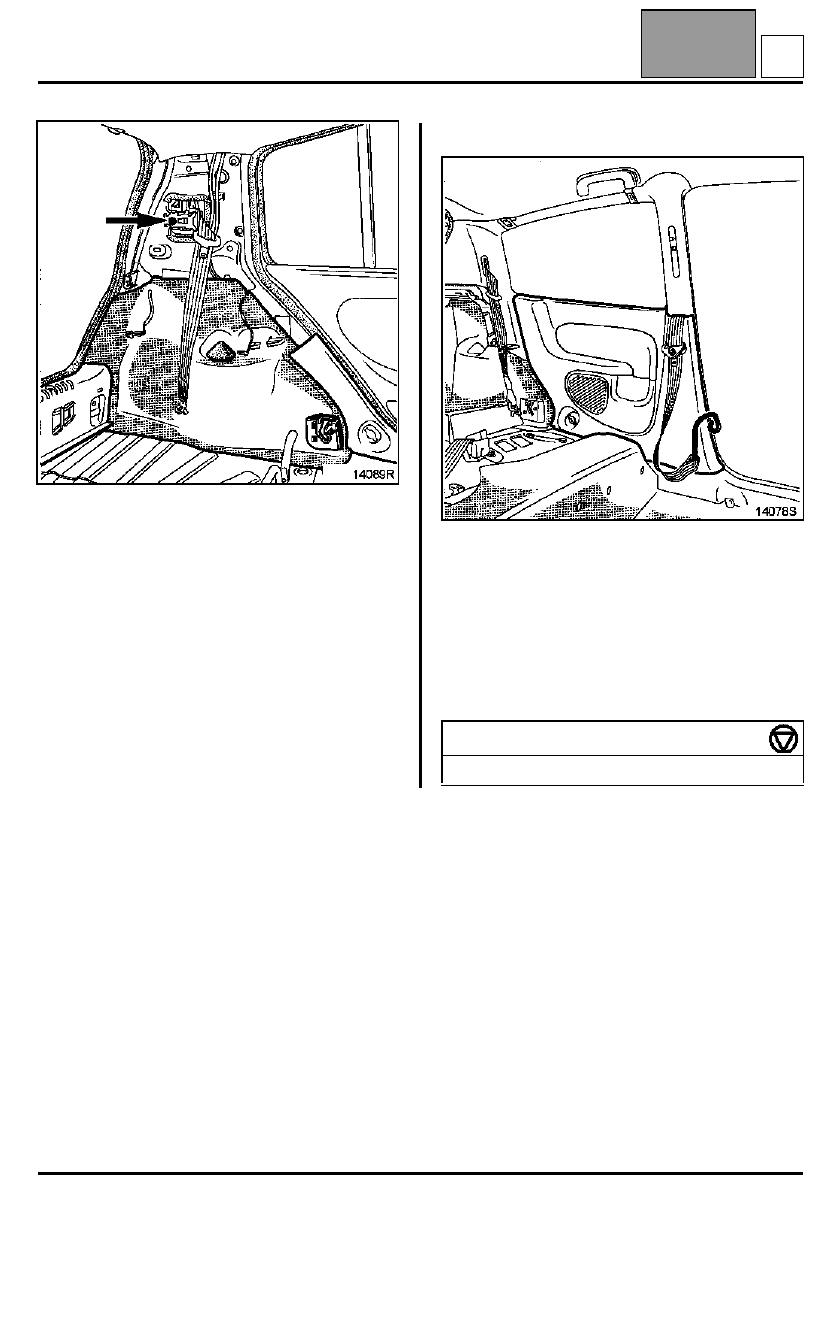

Снимите болт крепления инерционной катушки.

Снимите инерционную катушку с внутренней
панели боковины.

СНЯТИЕ (3-Х ДВЕРНЫЙ ХЭТЧБЕК)

Снимите:
– направляющую крепления переднего ремня

безопасности,

– нижнюю облицовку центральной стойки и

боковины (см. главу 71A-D),

– боковую полку (см. раздел 74A-A).

Инерционная катушка снимается так же, как и на
5-ти дверном хэтчбеке, см. выше

МОМЕНТ ЗАТЯЖКИ, даН.м

Болты крепления ремня безопасности

21

B
