ОСТЕКЛЕНИЕ КУЗОВА

Стекло боковины кузова

54A

54A-20

E

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Передний бампер

55А

55A-1

155А

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Передний бампер

СНЯТИЕ

Снимите:
– два болта нижнего крепления (A);

– снимите три держателя (B);
– отверните два болта (C).

Частично отсоедините внутренний элемент защиты
переднего крыла.

A

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Передний бампер

55А

55A-2

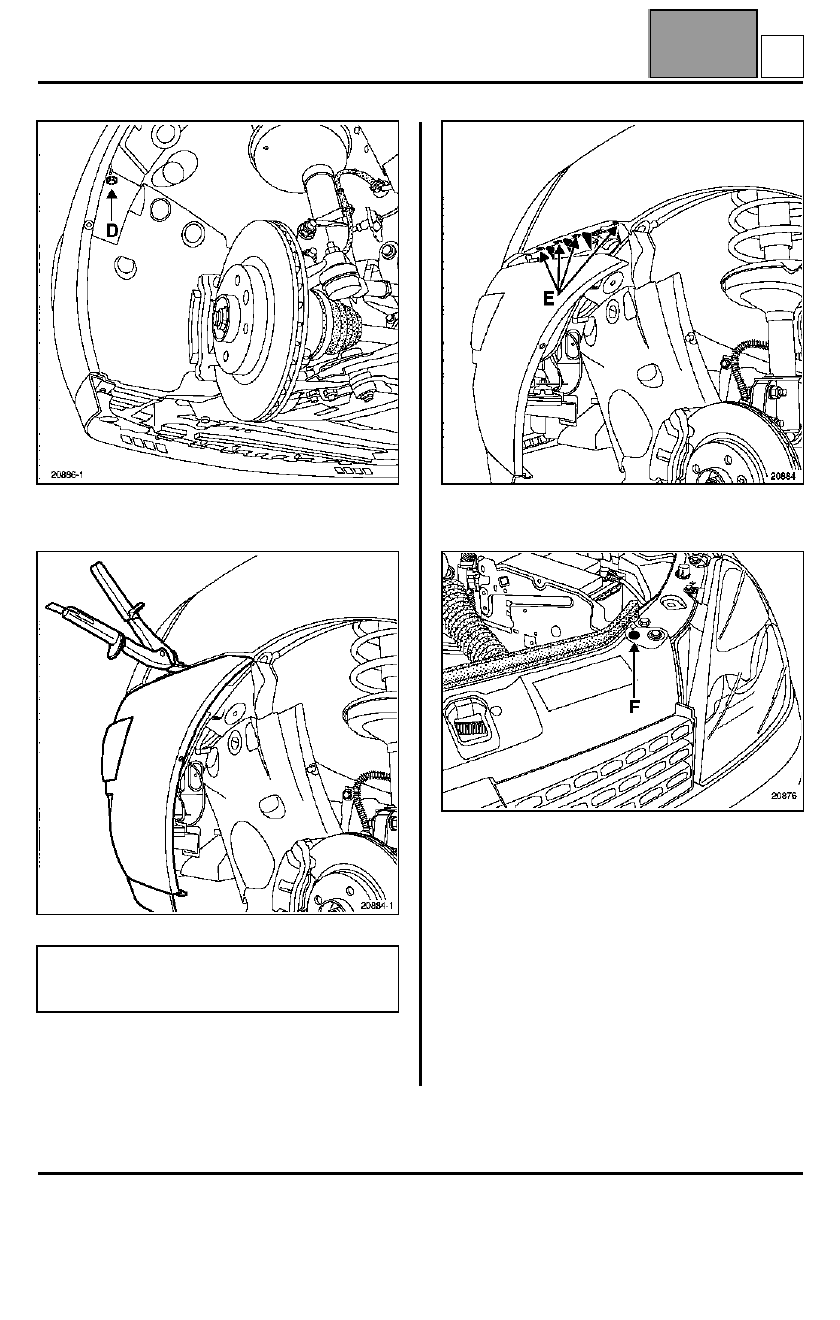

Отверните боковые болты (D).

Вставьте приспособление (пример: щипцы для
снятия держателей обивок и облицовок),
нажмите на него и осторожно потяните за бампер,

пока не освободите его от четырех фиксаторов (E).

Снимите два пружинных фиксатора (F).

Частично высвободите бампер.

Отсоедините:
– колодку проводов питания противотуманных фар

(если установлены);

– шланги подвода жидкости к жиклерам омывателя

фар (если установлен).

Снимите бампер (вдвоем с помощником).

ВНИМАНИЕ! Перед снятием боковой части
бампера необходимо защитить переднее крыло
и бампер при помощи липкой ленты.

A

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Передний бампер

55А

55A-3

УСТАНОВКА (вдвоем с помощником)

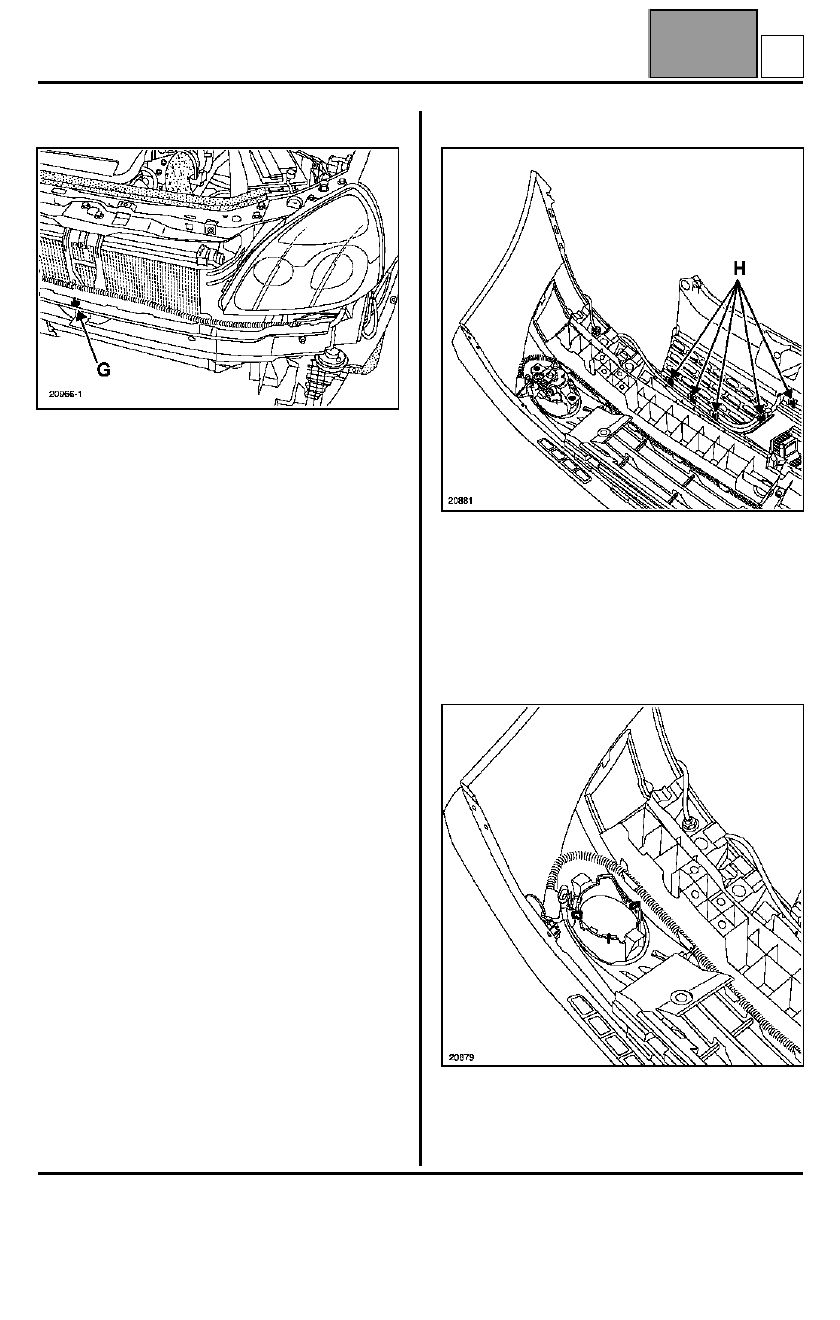

Перед установкой бампера убедитесь в наличии
установочного штифта (G), обеспечивающего
правильное расположение бампера.

Подсоедините шланги подвода жидкости к
жиклерам омывателя фар и колодку проводов
питания противотуманных фар.

ЗАМЕНА БАМПЕРА

Отсоедините колодку проводов питания
противотуманных фар.

Отверните два крепежных болта, затем снимите
противотуманную фару.

Отсоедините фиксаторы (H) и снимите решетку
облицовки радиатора.

Снимите три держателя, затем снимите кронштейн
противотуманной фары.

Отсоедините от кронштейна жгут проводов.

A
