ОСТЕКЛЕНИЕ КУЗОВА

Стекло боковины кузова

54A

54A-16

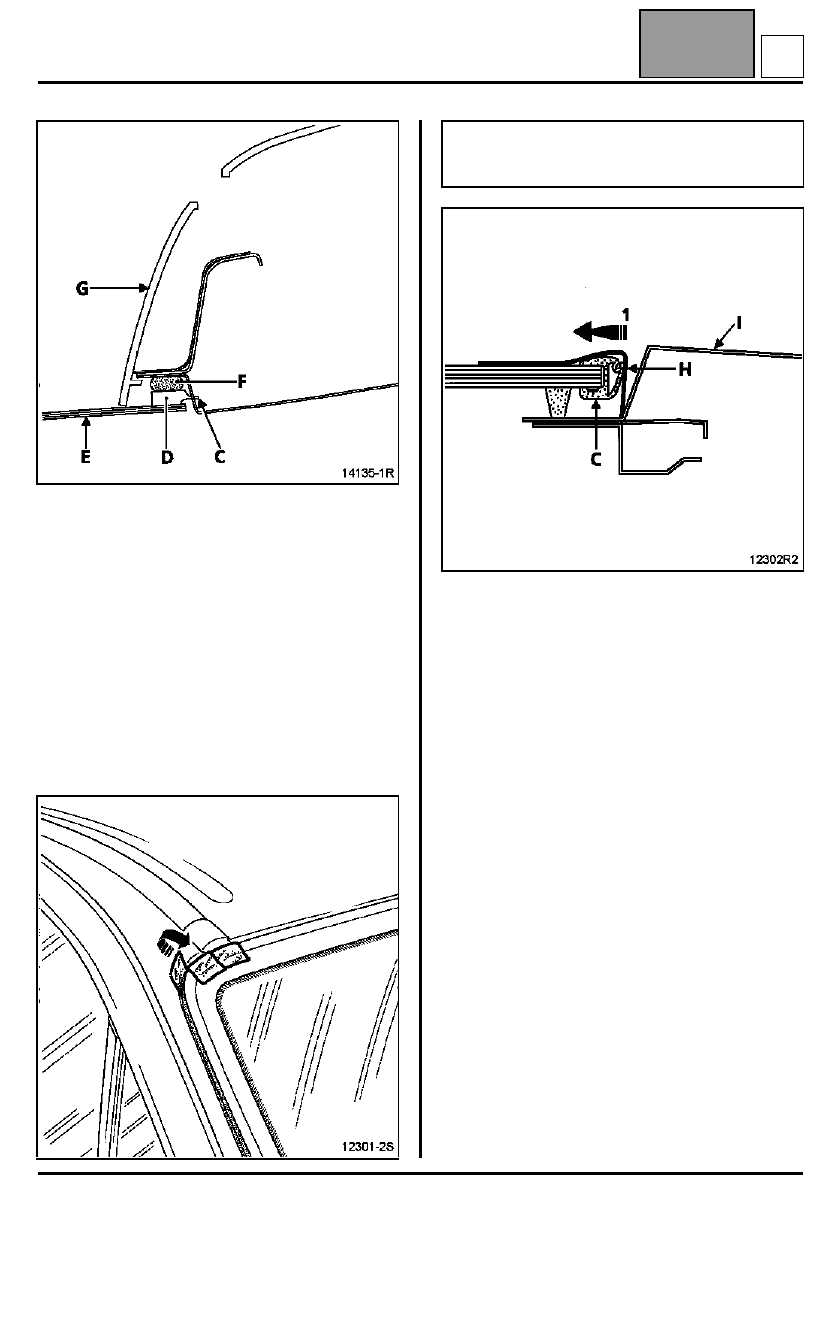

СНЯТИЕ И УСТАНОВКА СТЕКЛА

На стекле имеется молдинг (C), являющийся
составной частью изоляционного слоя (D)
стекла (E).

Сл ой клеевой мастики.

Внутренняя облицовка.

Эта облицовка имеет кромку (C) по всему
периметру стекла.

Чтобы не повредить кромку облицовки во время
резки слоя клеевой мастики, необходимо
предварительно выполнить следующее:

ПРИМЕЧАНИЕ: вставьте жесткий пластичный
край (H) клейкой ленты между мягкой кромкой (C) и
окрашенной поверхностью крыла (I).

Клейкая лента прикроет мягкую кромку
молдинга, который окажется вне зоны резки (1)
во время проводки струны.

Чтобы ознакомиться с методикой наклейки ленты
этого типа см. Техническую Ноту 419A.

Клейкой лентой с жестким краем шириной 10 мм
защитить по всему периметру стекла мягкую
кромку молдинга.

E

ОСТЕКЛЕНИЕ КУЗОВА

Стекло боковины кузова

54A

54A-17

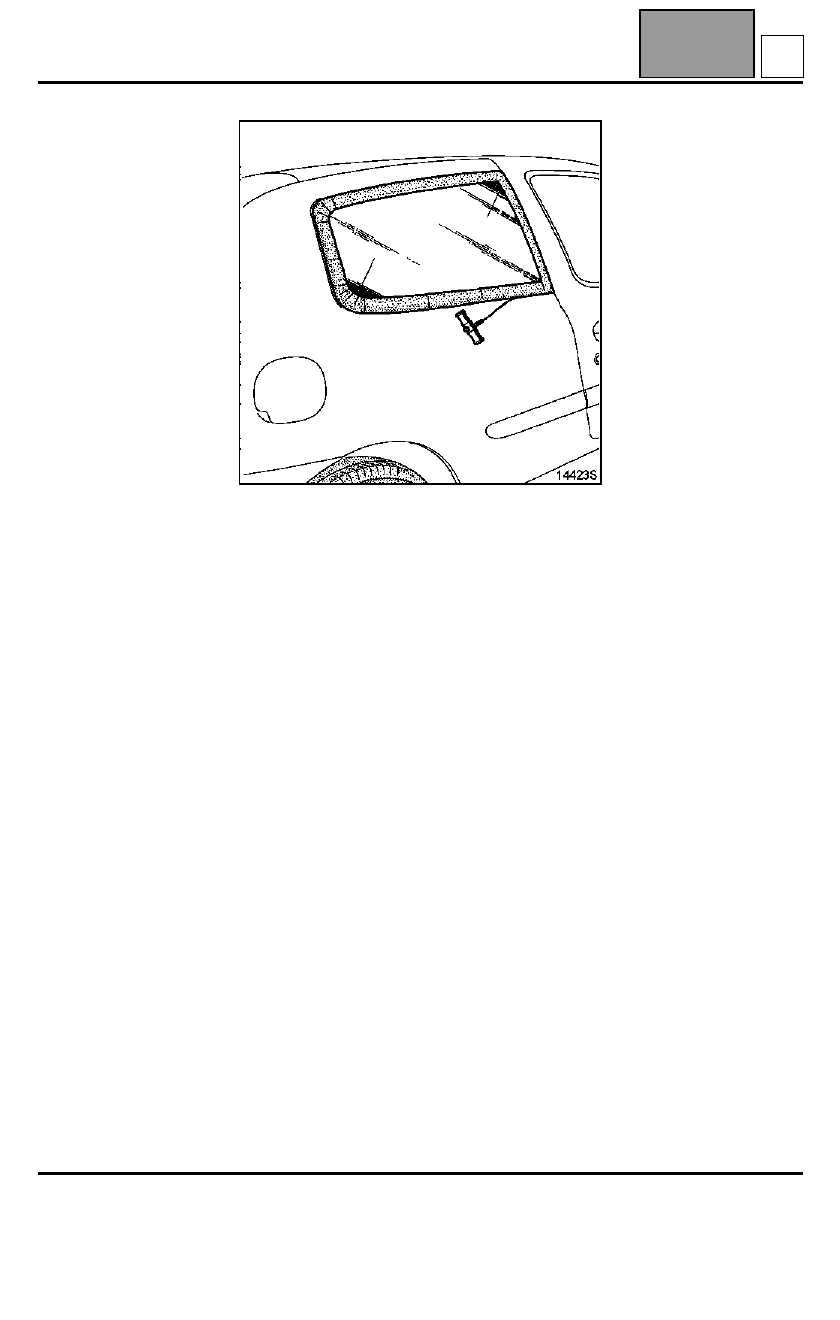

Во время резки слоя клеевой мастики следите за
тем, чтобы струна при натяжении (снаружи) была
строго параллельна кромке стекла. Это
предохранит изоляционный слой от повреждения.

E

ОСТЕКЛЕНИЕ КУЗОВА

Стекло боковины кузова

54A

54A-18

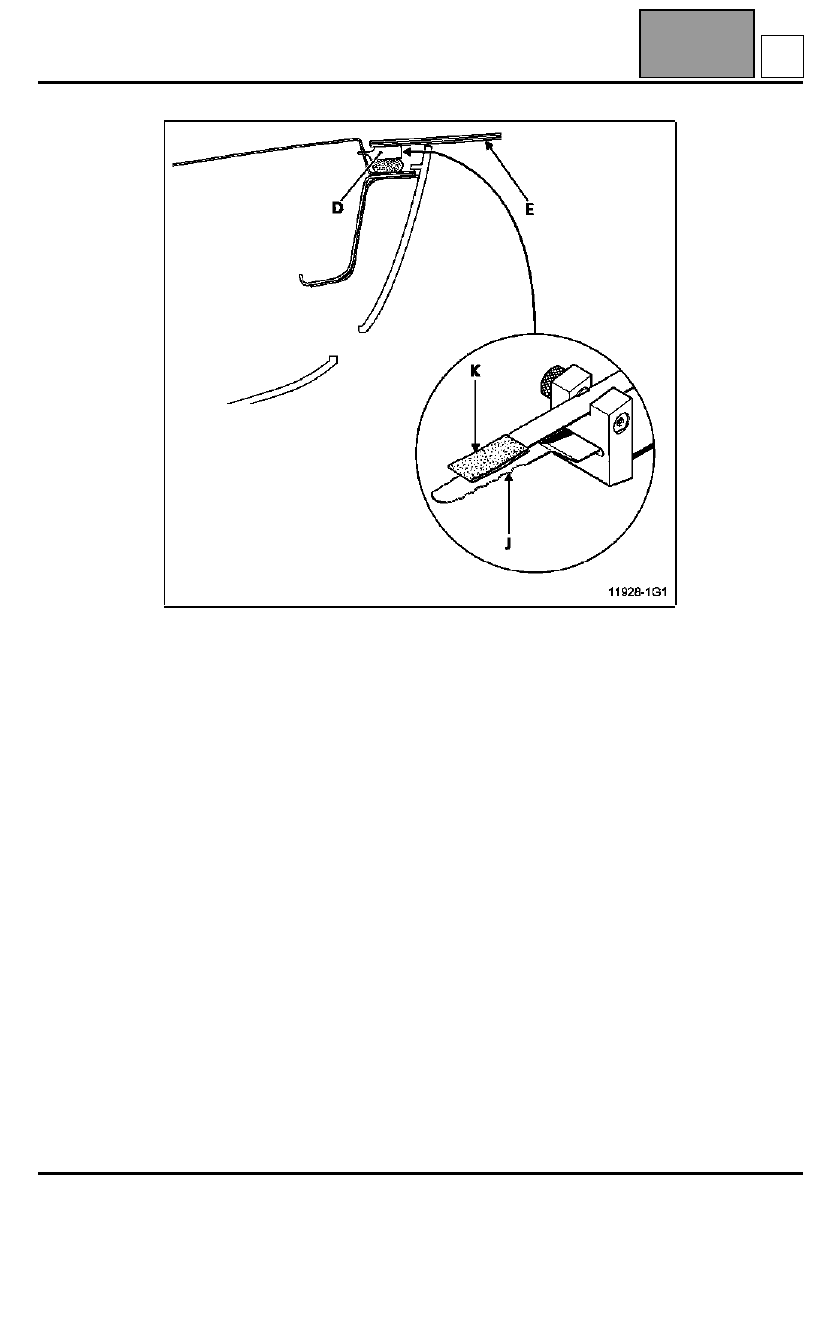

РЕЗКА СЛОЯ КЛЕЕВОЙ МАСТИКИ ПРИ ПОМОЩИ СПЕЦИАЛЬНОГО
ПНЕВМОИНСТРУМЕНТА ДЛЯ СНЯТИЯ СТЕКОЛ

НАПОМИНАНИЕ: для снятия стекол с изоляционным слоем, таких как
стекло боковины (E), следует использовать специальную пилу (J)
WK24ZR при применении которой изоляционный слой (D) стекла не
повреждается.

Режущая кромка пилы обращена к ребру, а противоположная кромка
слегка выгнута, что позволяет свести к минимуму повреждения
изоляционного слоя.

Прямая направляющая (K), которую необходимо установить на
инструмент, должна опираться на стекло, чтобы удерживать лезвие
пилы, к ак можно ближе к ребру при резке слоя клеевой мастики.

ПРИМЕЧАНИЕ: для обеспечения оптимального расположения лезвия
пилы на край направляющей (K) с каждой стороны необходимо
наложить по три отрезка застежки "липучки" (поставляются в
комплекте).

E

ОСТЕКЛЕНИЕ КУЗОВА

Стекло боковины кузова

54A

54A-19

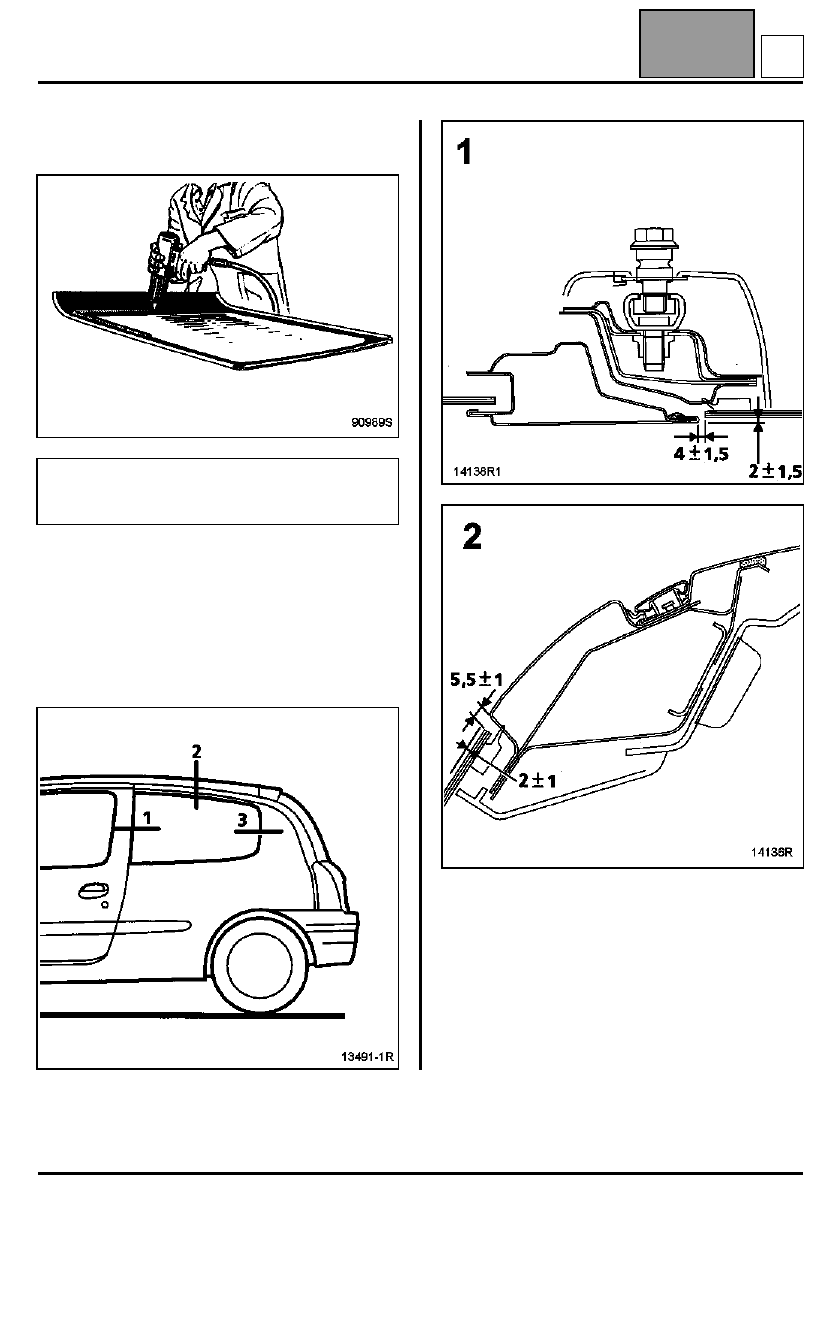

ВКЛЕИВАНИЕ И УСТАНОВКА СТЕКЛА
БОКОВИНЫ

После нанесения клеевой мастики на стекло сразу
же с ориентируйте его по отношению к проему
двери задка и отцентрируйте, соблюдая зазоры,
которые указаны ниже

ЗАЗОРЫ

Подготовка склеиваемых поверхностей описана
в технической ноте по общей методике
вклеивания стекол 560A.
