ОСТЕКЛЕНИЕ КУЗОВА

Заднее стекло

54A

54A-9

ПОДГОТОВКА И ОЧИСТКА

При проведении подготовительных работ и вклейке
стекла руководствуйтесь технической нотой по
общей методике вклеивания стекол 560A.

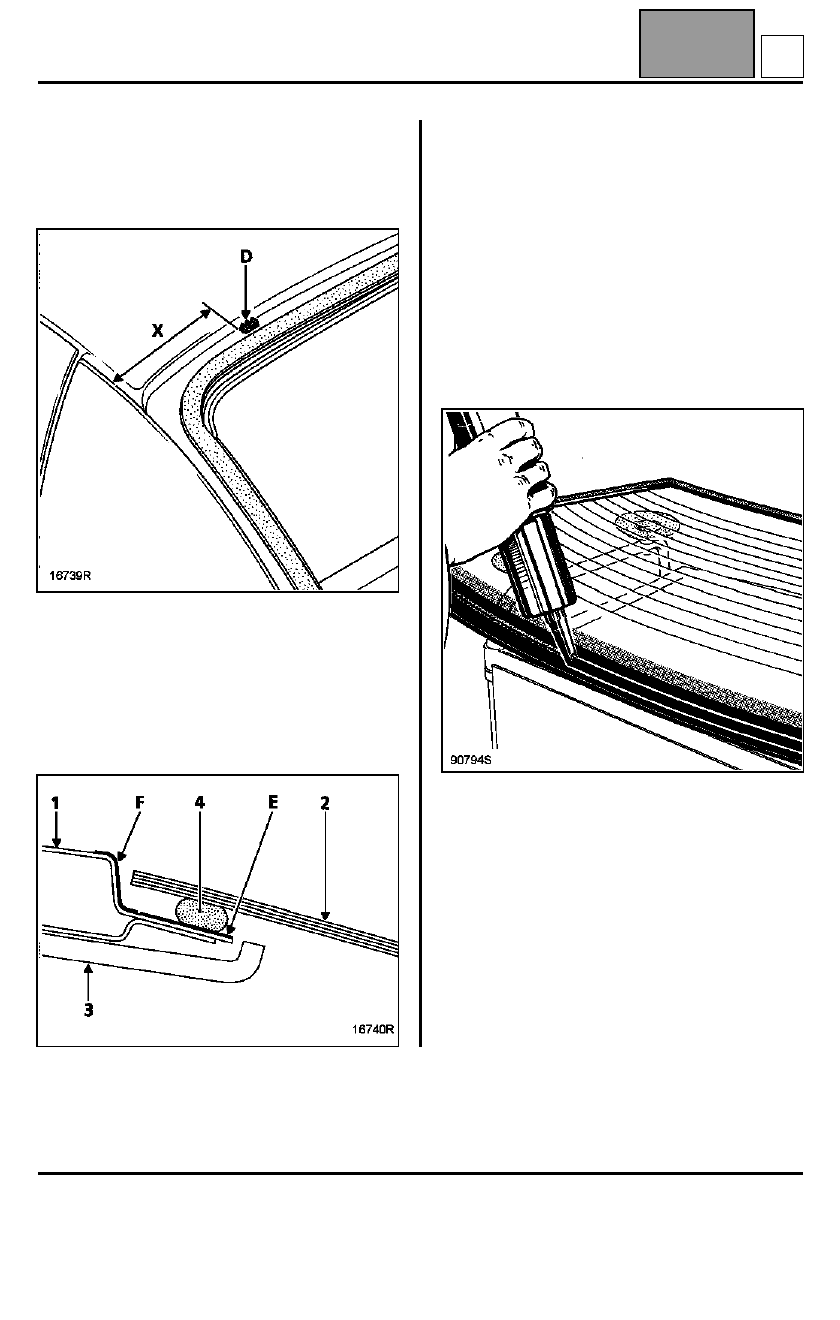

Установите по месту приклеиваемые верхние
упоры (D) и нижние установочные подкладки (C).

X = 110 мм

ПРИМЕЧАНИЕ: при снятии и установке нижние
установочные подкладки (C) должны обязательно
заменяться.

ПРИМЕЧАНИЕ: перед нанесением
подготовительного состава на поверхность (E)
рекомендуется защитить зону F.

Любое попадание состава за пределы зоны будет
заметно, как только стекло будет приклеено.

1

Крыша

2

Заднее стекло

3

Обивка крыши

4

Валик мастики

ВКЛЕИВАНИЕ И УСТАНОВКА СТЕКЛА

Приложите стекло к проему.

Выдержите зазоры и выступание стекла
относительно деталей кузова по всему периметру
стекла.

B

ОСТЕКЛЕНИЕ КУЗОВА

Заднее стекло

54A

54A-10

После нанесения мастики на стекло сразу же
сориентируйте его по отношению к проему двери
задка и отцентрируйте, заведя установочный
выступ в гнездо на краю панели двери.

Прижмите стекло в проеме так, чтобы его боковые
кромки оперлись на установочные подкладки на
стыках.

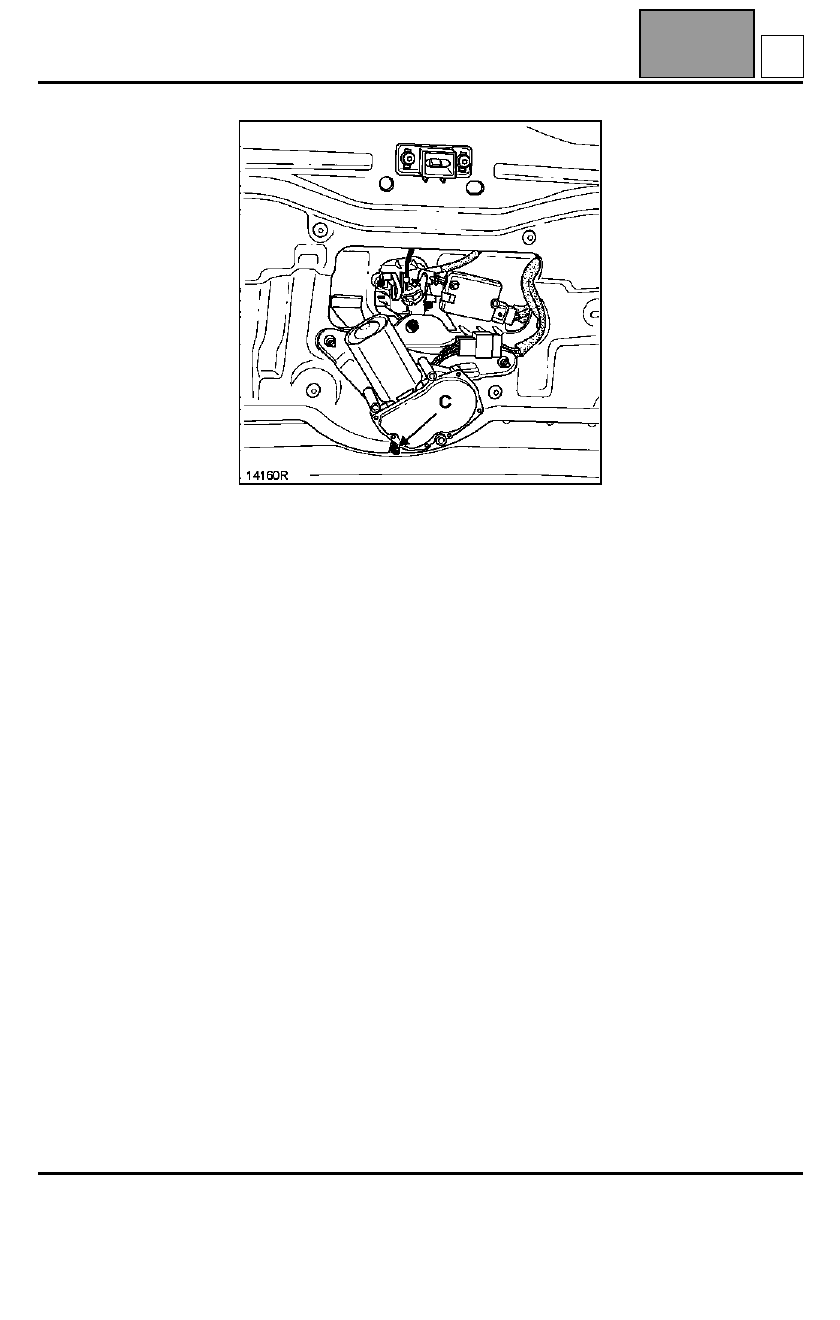

Установите на место колпачка гайки крепления оси
рычага стеклоочистителя и другие ранее снятые
детали.

B

ОСТЕКЛЕНИЕ КУЗОВА

Стекло передней двери

54A

54A-11

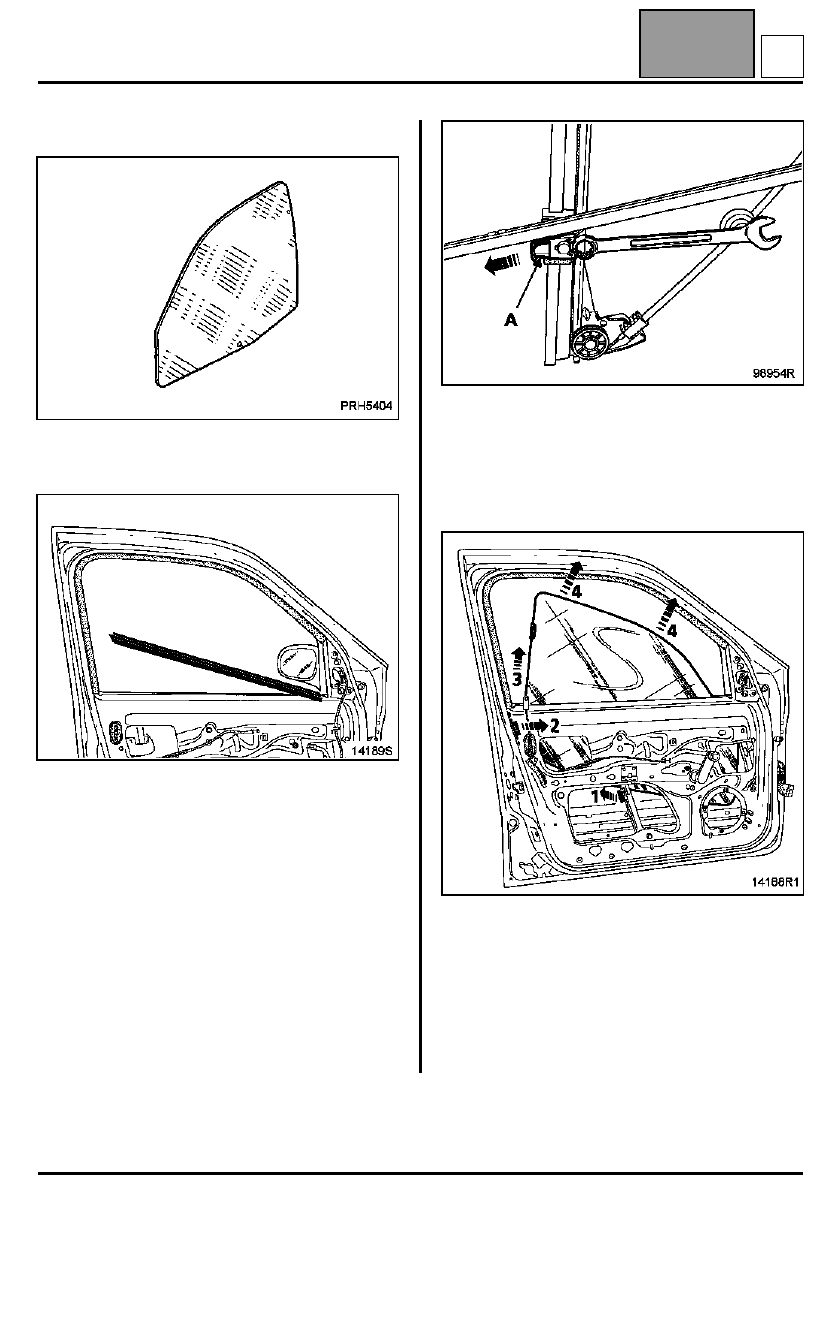

ОСТЕКЛЕНИЕ КУЗОВА

Стекло передней двери

СНЯТИЕ

Снимите обивку передней двери
(см. раздел 72A-A).

Снимите внутренний подоконный уплотнитель.

Опустите стекло так, чтобы получить доступ к
направляющему рельсу стеклоподъемника.

Отсоедините вилку крепления (A) и снимите стекло
с оси направляющего рельса (1) (см. рисунок
выше).

Опустите стекло на дно короба двери и выведите
опорную поверхность из ползуна. Только в этом
положении (2) извлеките стекло из короба
дверей (3) и (4).

УСТАНОВКА

Установку стекла производите в порядке, обратном
снятию.

C

ОСТЕКЛЕНИЕ КУЗОВА

Стекло задней двери

54A

54A-12

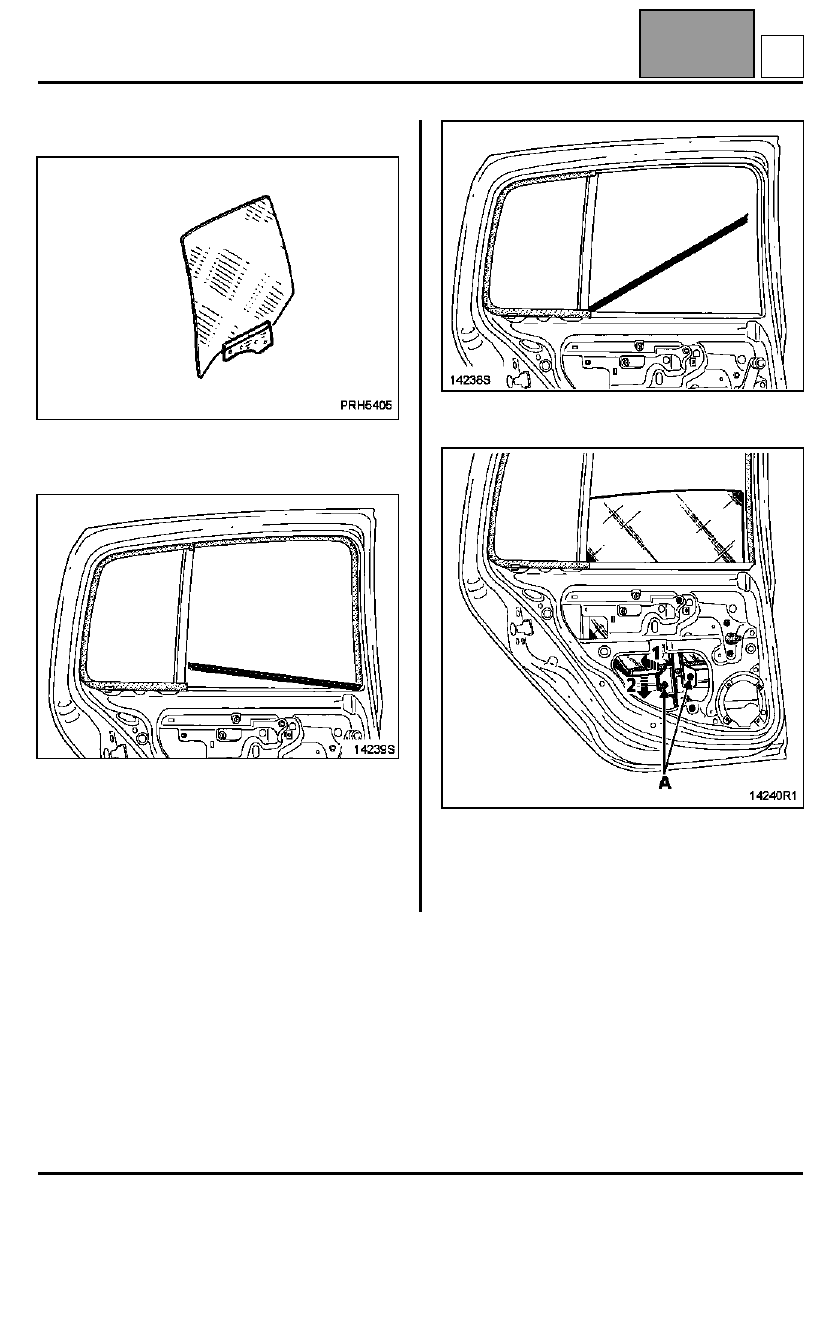

ОСТЕКЛЕНИЕ КУЗОВА

Стекло задней двери

СНЯТИЕ

Снимите:
– обивку задней двери (см. раздел 72A-B),

– внутренний подоконный уплотнитель,

– наружный подоконный уплотнитель.

Опустите стекло на 3/4 хода.

Отверните два болта крепления (A).

Опустите стекло на дно короба дверей (1) и (2).
