НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Передний бампер

55А

55A-4

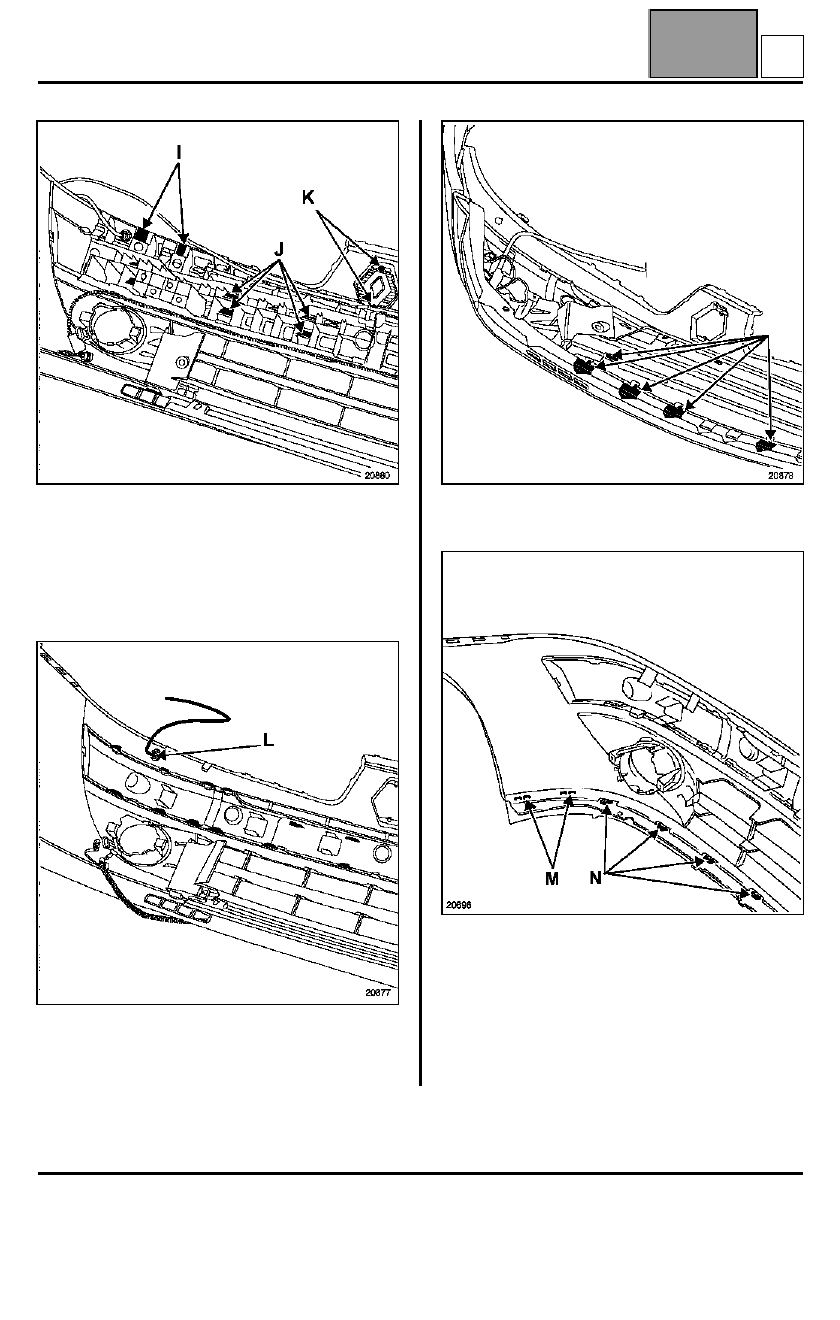

Снимите:
– две пружинных защелки (I);
– шесть пружинных защелок (J), затем отсоедините

энергопоглощающий элемент;

– отверните два болта (K) и снимите заводской

знак;

– снимите два боковых направляющих выступов;
– центральный направляющий выступ;
– отверните гайку (L) и снимите жиклер.

Удалите фиксаторы, затем снимите кожух.

Снимите:
– держатели (M);
– фиксаторы (N);
– обтекатель.

A

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Передний бампер

55А

55A-5

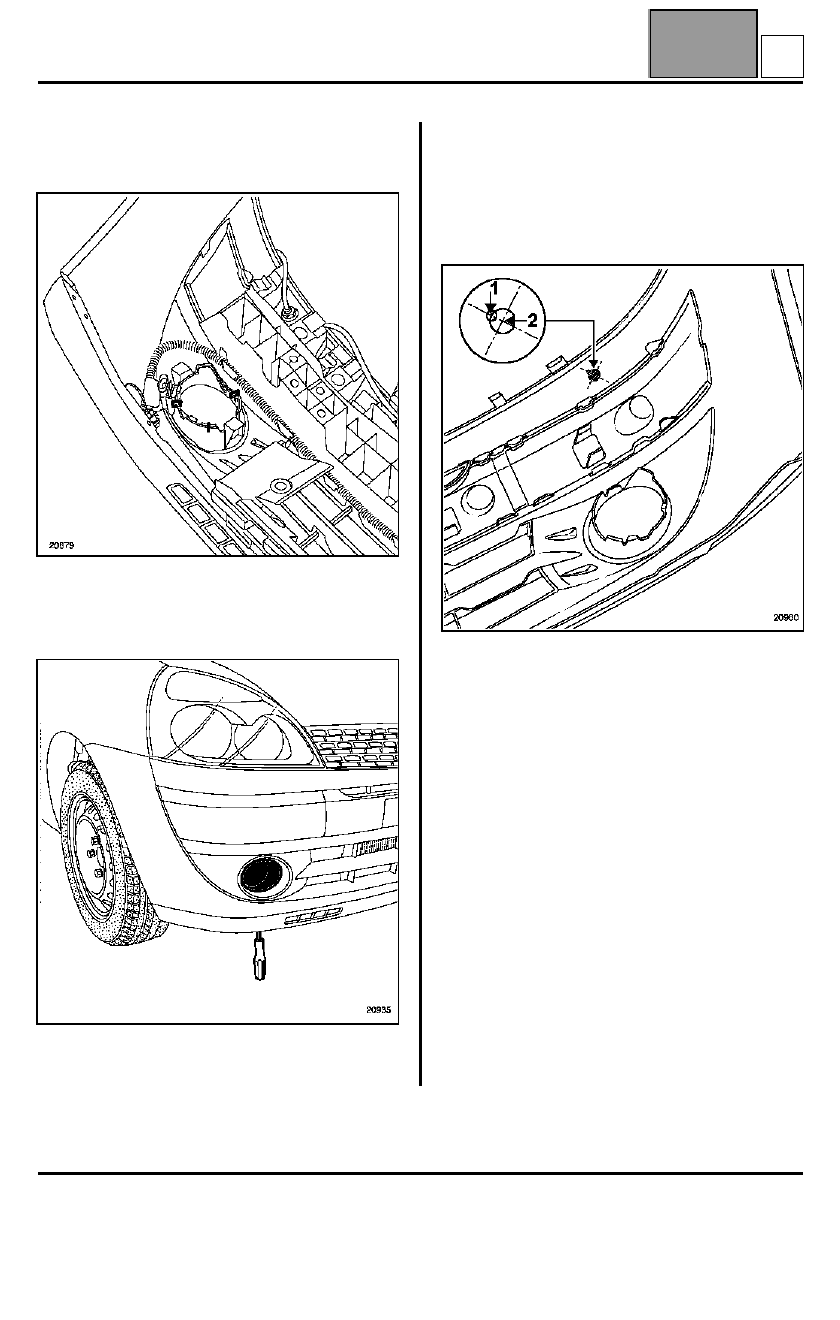

ОСОБЕННОСТИ УСТАНОВКИ

Установка кронштейна противотуманной фары

При помощи приспособления (Car. 1521)
зафиксируйте кронштейн противотуманной фары
на бампере (с помощью двойного фиксатора).

При помощи отвертки отрегулируйте обе
противотуманные фары.

ДОРАБОТКА ЗАПАСНОЙ ЧАСТИ ДЛЯ
УСТАНОВКИ ЖИКЛЕРОВ ОМЫВАТЕЛЯ ФАР

ПРИМЕЧАНИЕ! Необходимо в соответствии с
разметкой просверлить отверстия в бампере,
если в нем устанавливаются жиклеры
омывателя фар (желательно перед покраской).

Используйте:
– сверло диаметром 3 миллиметра для проделки

установочного отверстия (1);

– сверло диаметром 3 миллиметра для сверления

центрирующего отверстия и завершите
операцию подготовки отверстия под жиклер при
помощи зенкера (2).

A

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ ОТРАБОТАВШИХ ГАЗОВ

Система вентиляции картера

14A

14A-5

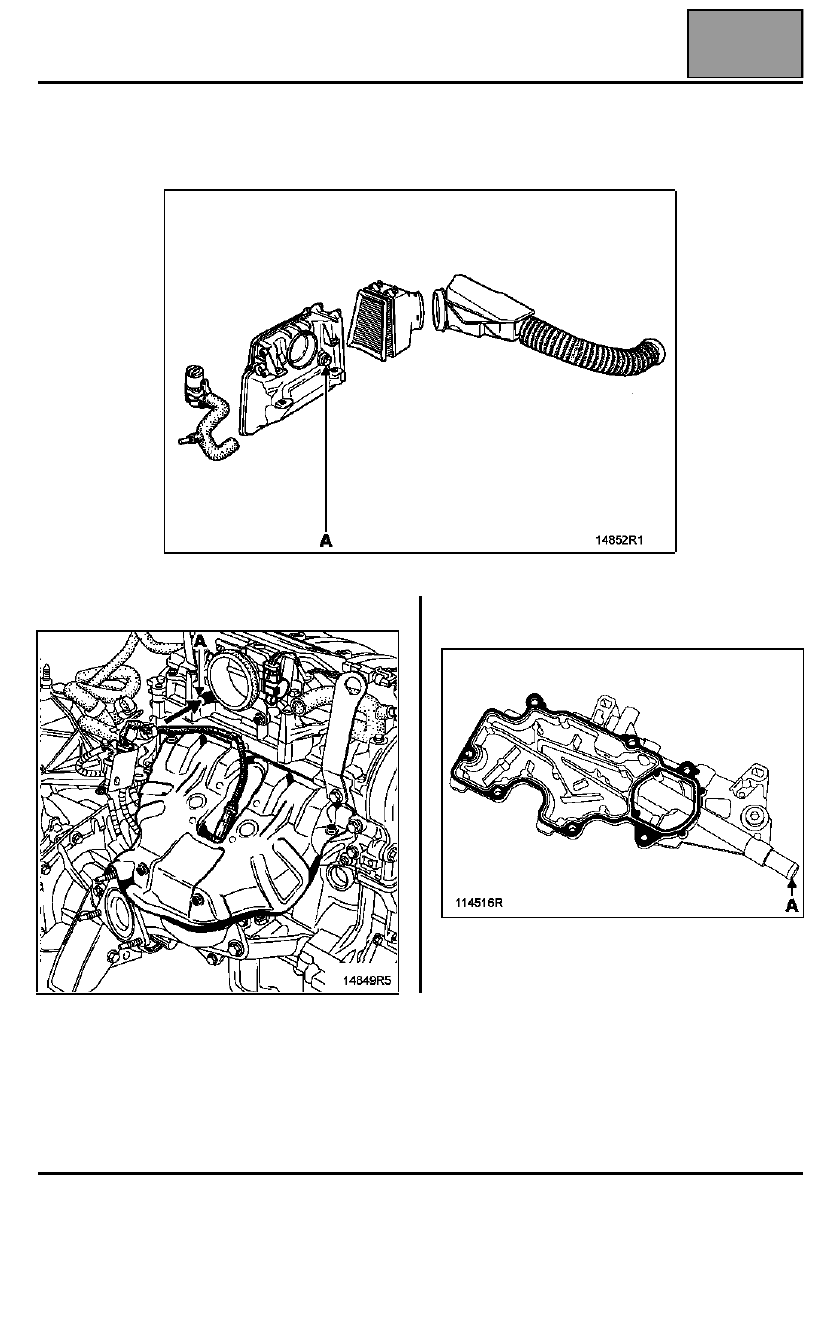

Система вентиляции картера

ЭЛЕМЕНТЫ СИСТЕМЫ

Входное отверстие (А) системы вентиляции картера.

Выходное отверстие системы вентиляции картера.

Маслоотделитель расположен на крышке головки
блока цилиндров.

Порядок снятия см. главу 11A "Передняя и
верхняя части двигателя".

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Передний бампер

55А

55A-6

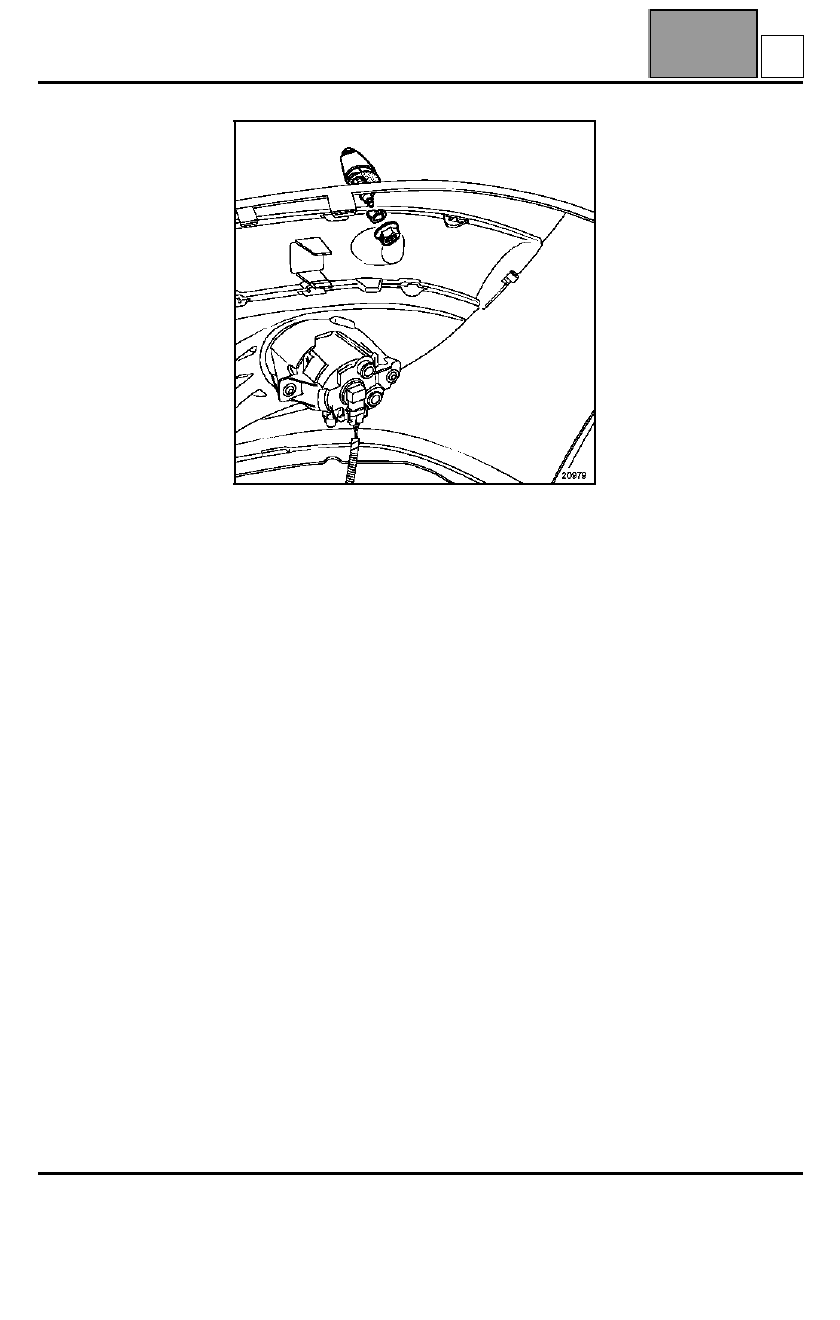

Установите жиклер с вставкой и уплотнительной
прок ладкой.

Затяните с небольшим усилием гайку жиклера.
