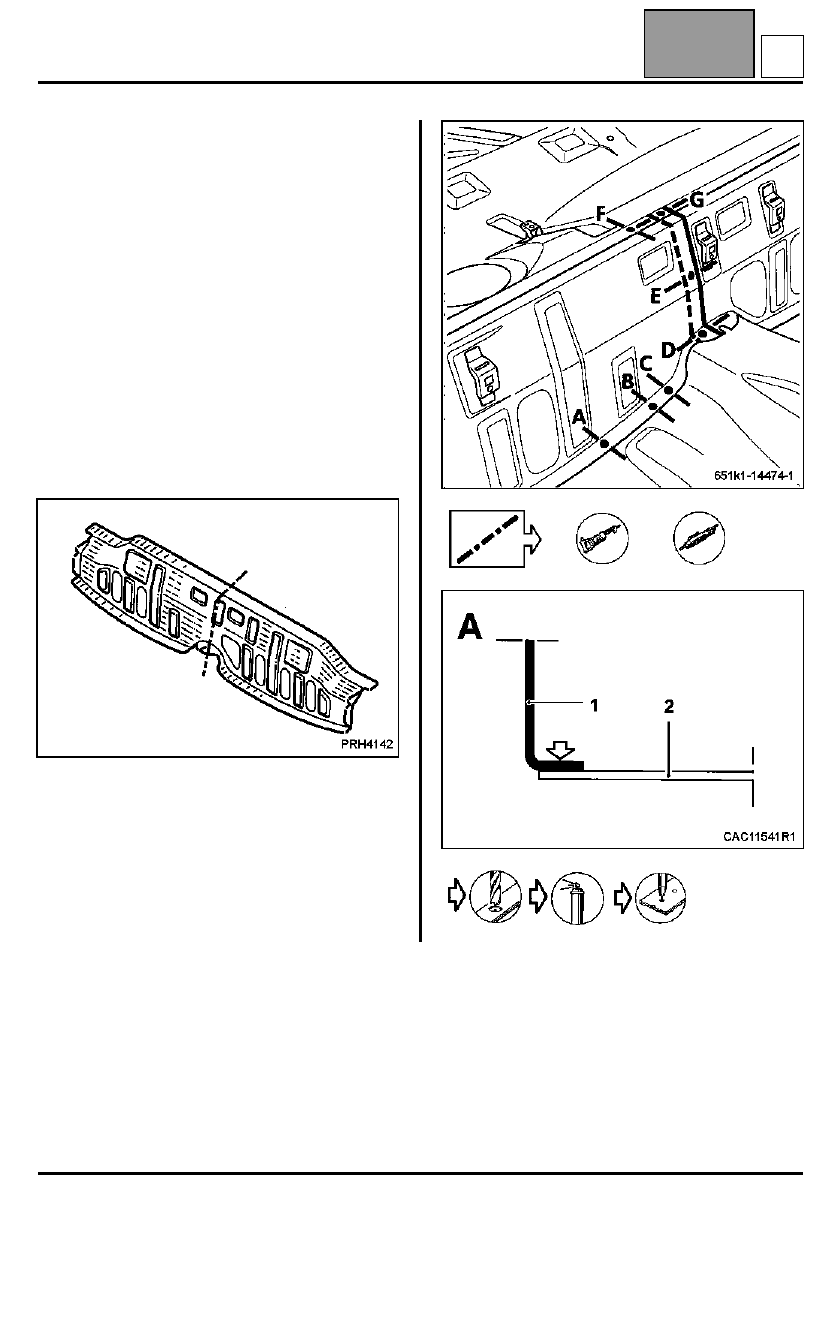

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Верхняя часть заднего пола

41D

A

41D-29

Верхняя часть заднего пола

Замена данной детали является дополнительной
операцией при замене одной из внутренних
панелей боковины или колесной арки при боковом
ударе.

Данная операция производится частично
(см. разрез и методику ниже).

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с кронштейном крепления
топливного бака.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):





  или







1

Верхняя часть заднего пола

2

Задняя часть пола

3

Усилитель туннеля

4

Кронштейн крепления стопора
оболочки троса

5

Центральная секция пола

1,5
0,7
1

1,2
1,47

F

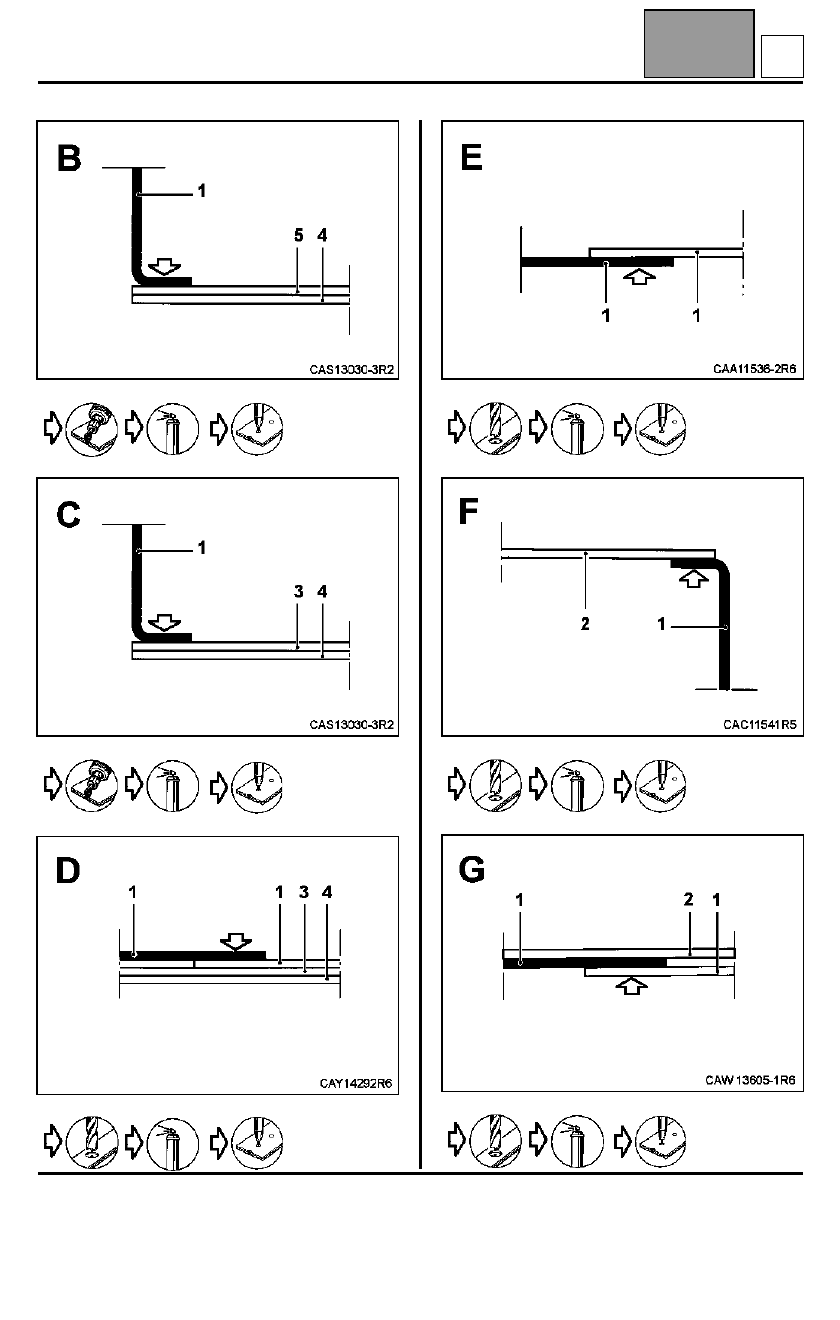

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Верхняя часть заднего пола

41D

A

41D-30





































F

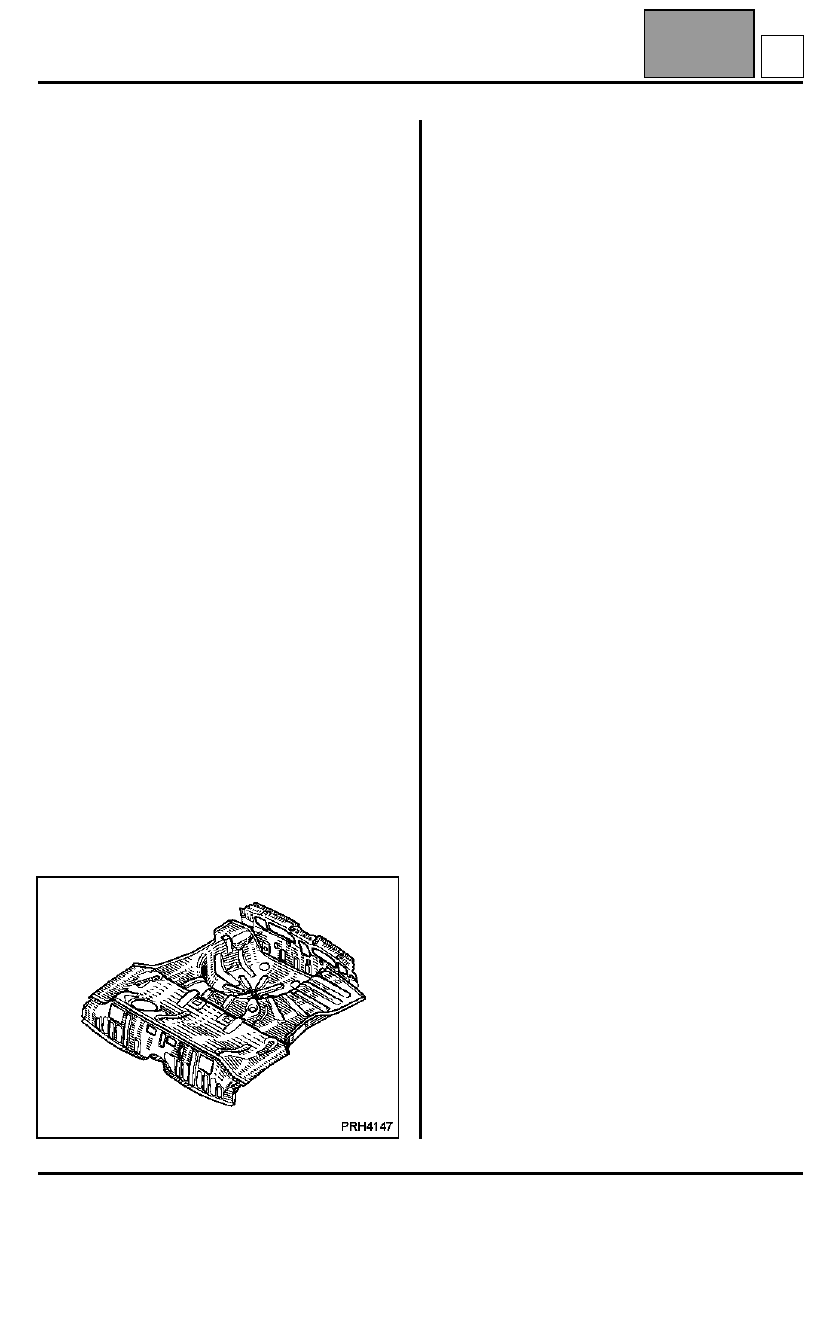

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задний пол в сборе

41D

A

41D-31

Задний пол в сборе

Замена этой детали является дополнительной
операцией при замене панели задка после удара
сзади.

Особенность автомобилей фазы 2

Деталь автомобилей фазы 2 несколько отличается
от детали для автомобиля Clio II фаза 1, но
методика замены одинакова.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

Необходимо использовать стенд для ремонта
кузова.

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– кронштейном топливного бака,
– приварными гайками,
– кронштейном крепления выпускного

трубопровода (с левой стороны),

– узлом крепления задней подвески,
– распорной втулкой крепления задней подвески,
– усилителем заднего лонжерона,
– кронштейном буксировочной проушины,
– чашкой пружины задней подвески,
– усилителем чашки пружины задней подвески,
– соединительным элементом лонжерон/

поперечина,

– задними лонжеронами,
– задним полом,
– верхней частью заднего пола,
– буксировочной проушиной.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Верхняя часть заднего пола

2

Задняя часть пола

3

Усилитель туннеля

4

Кронштейн крепления стопора
оболочки троса

5

Центральная секция пола

6

Накладка панели порога

7

Усилитель панели порога

8

Узел крепления задней подвески

9

Задний лонжерон

10 Колесная арка

1,5
0,7
1

1,2
1,47
1
1
1
1,8
0,8

G

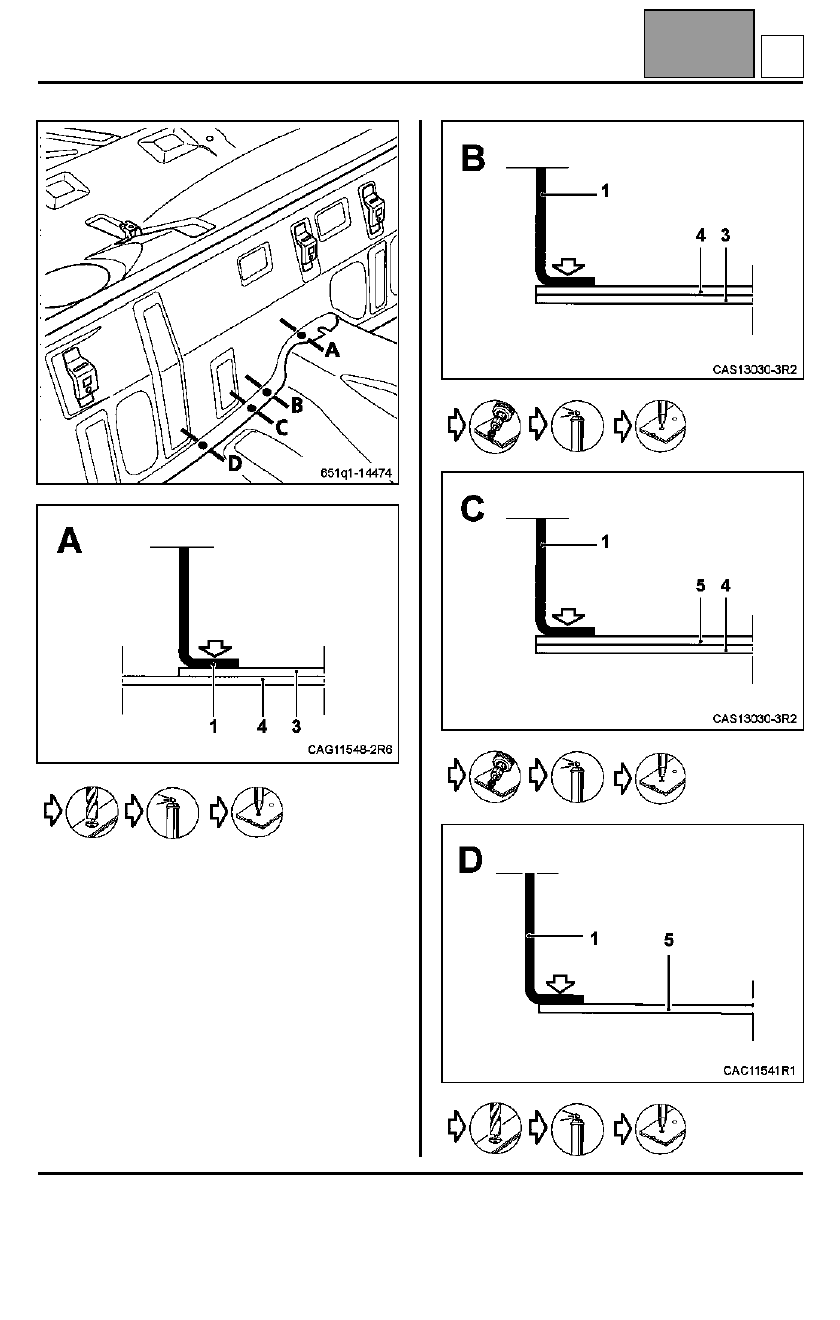

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задний пол в сборе

41D

A

41D-32

























G
