Renault Clio. Руководство - часть 221
НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА
Средняя поперечина заднего пола
41D
A
141D
НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА
Средняя поперечина заднего пола
Замена этой детали является дополнительной
операцией при замене задней части накладки
панели порога.
В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.
Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).
КОМПЛЕКТ ПОСТАВКИ
Деталь в сборе с:
– приварными гайками,
– болтом крепления ремня безопасности,
– усилителем крепления спинки сиденья.

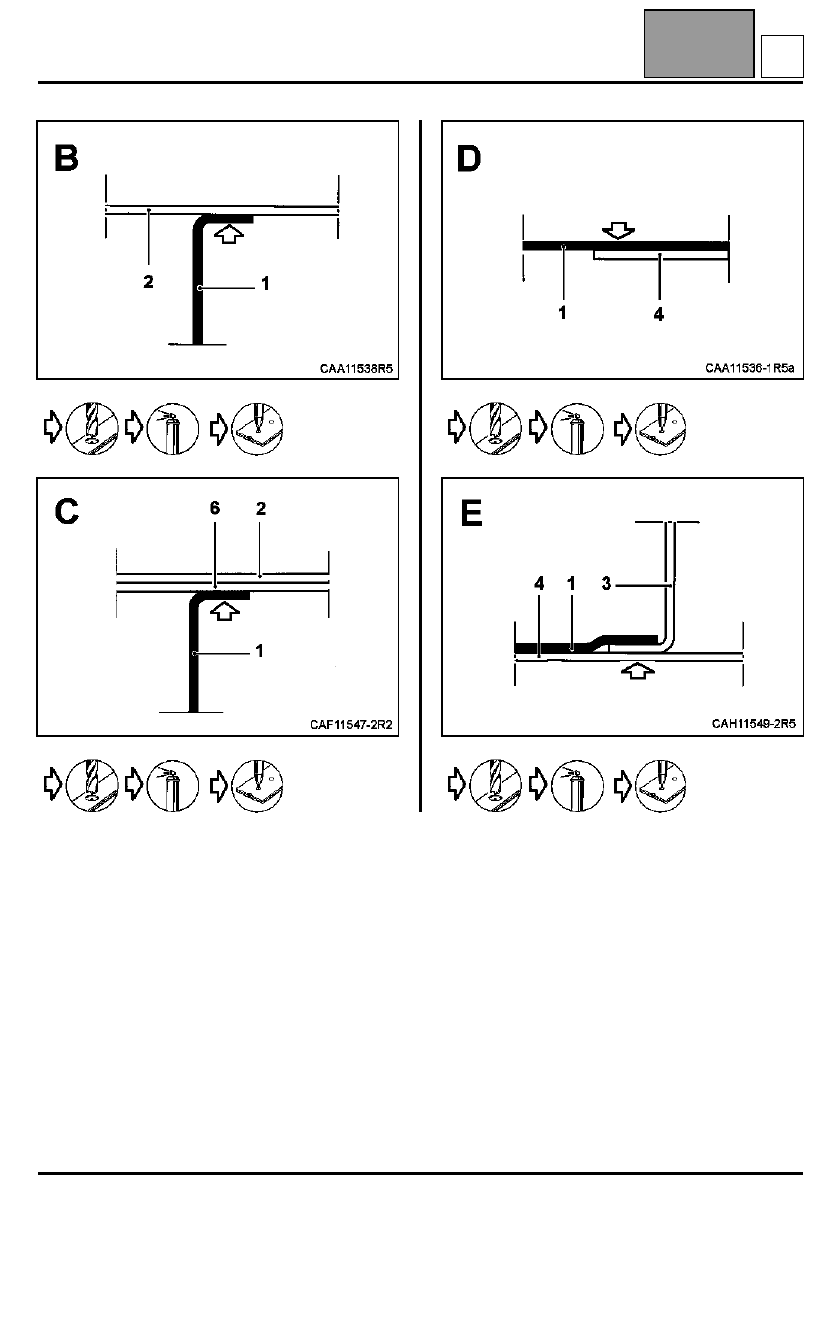

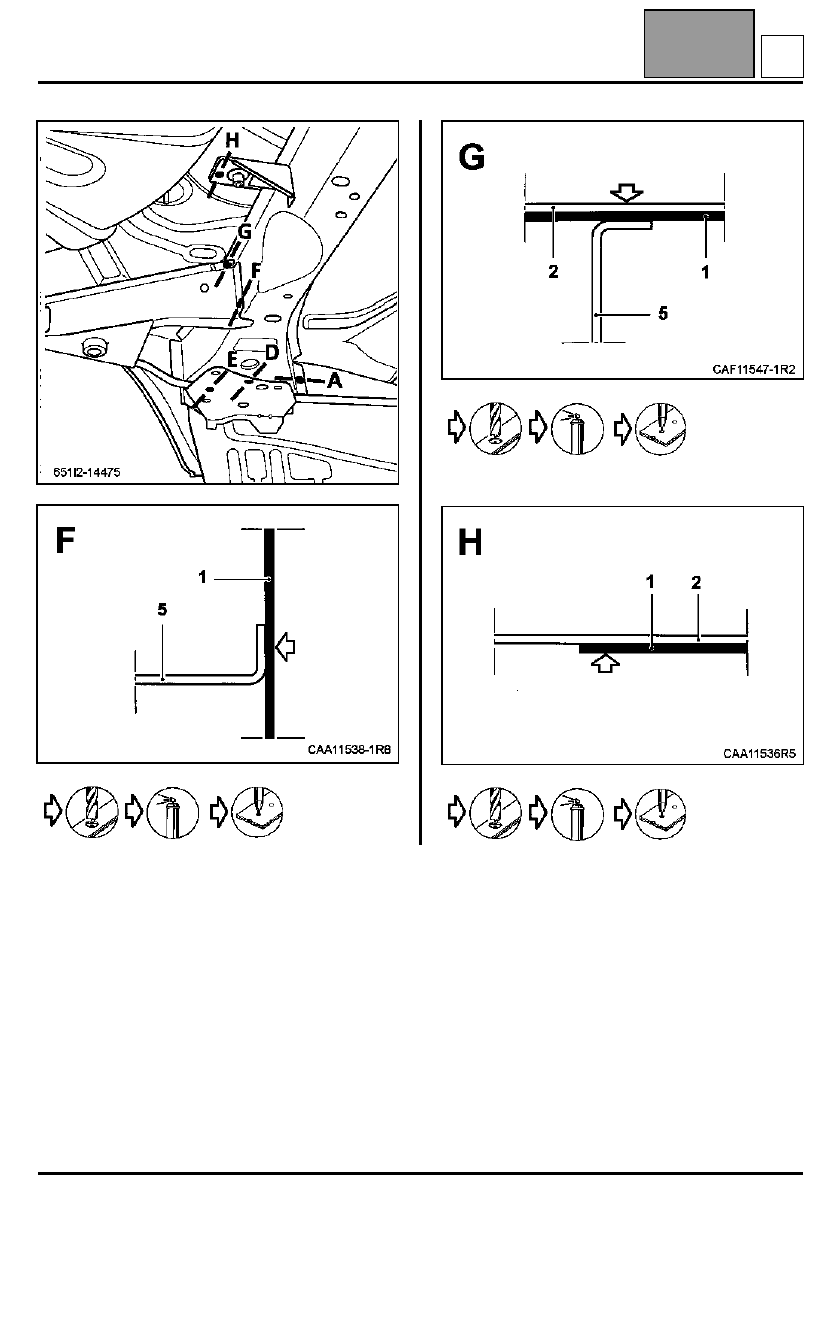

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):
1
Средняя поперечина заднего пола
2
Задняя часть пола
3
Задний лонжерон
4
Узел крепления задней подвески
5
Соединительный элемент лонжерон/
поперечина,
6
Кронштейн крепления ремня
безопасности
7
Усилитель крепления спинки сиденья
1,2
0,7
1,2
1
1,5
1,2
1,2
41D-26
E
