НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задний лонжерон

41D

A

41D-22





































D

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задний лонжерон

41D

A

41D-23

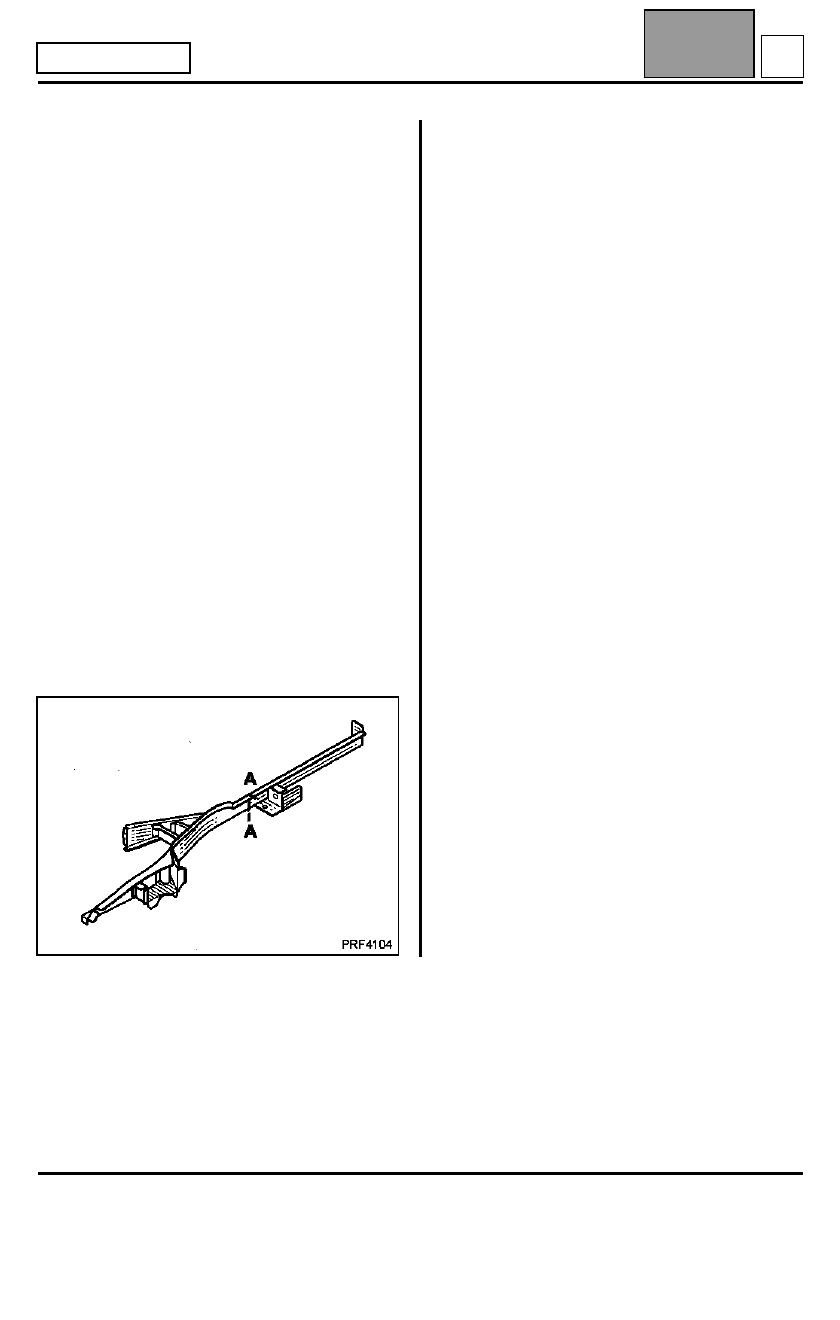

Частичная замена части заднего лонжерона
является дополнительной операцией при замене
задней панели кузова, см. разрез A-A и методику,
изложенную далее.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

Для замены лонжерона в сборе необходимо
использовать стенд для ремонта кузова.

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– приварными гайками,
– усилителем крепления глушителя (с левой

стороны),

– усилителем чашки пружины задней подвески,
– распорной втулкой крепления задней подвески,
– соединительным элементом лонжерон/

поперечина.

– задней боковой поперечиной,
– буксировочной проушиной (правая сторона)
– узлом крепления задней подвески,
– чашкой пружины задней подвески,
– усилителем заднего лонжерона.

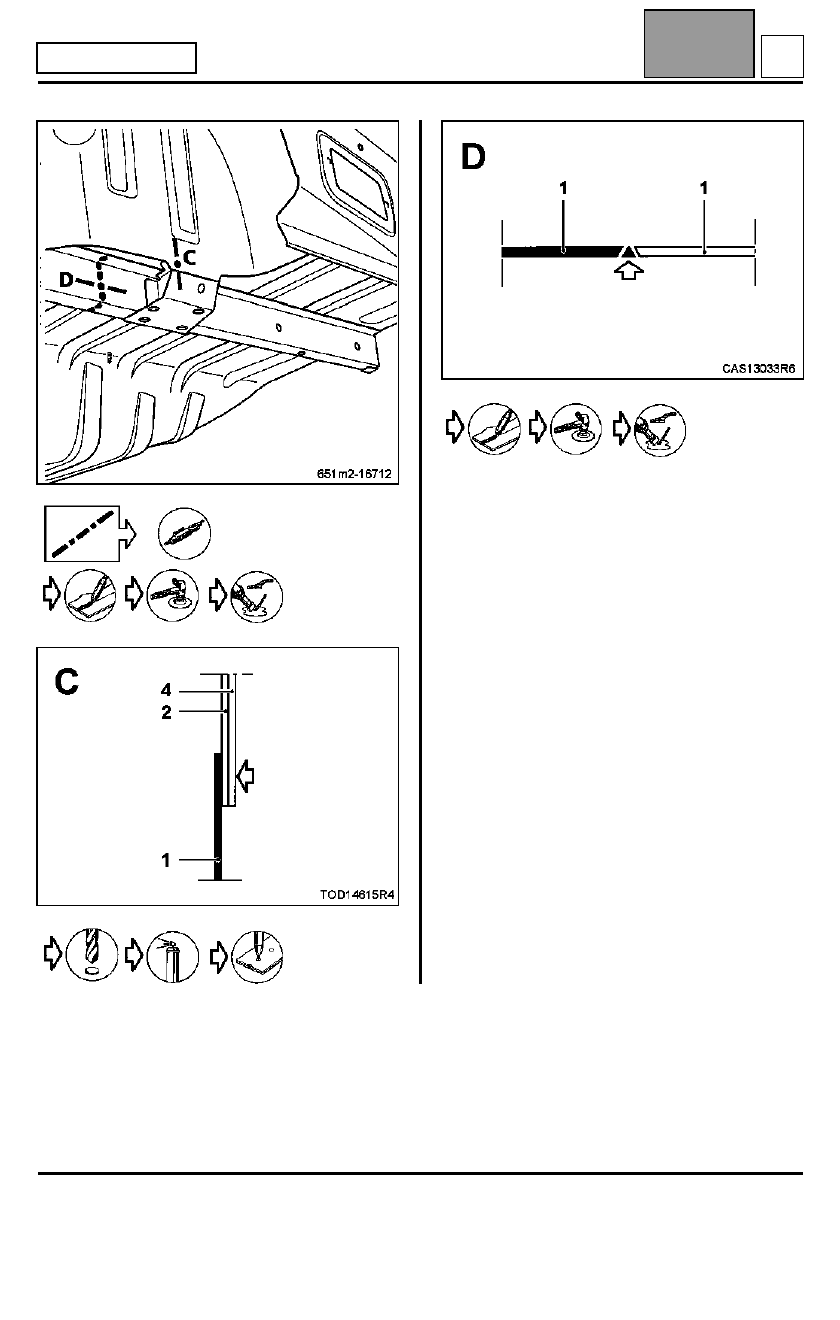

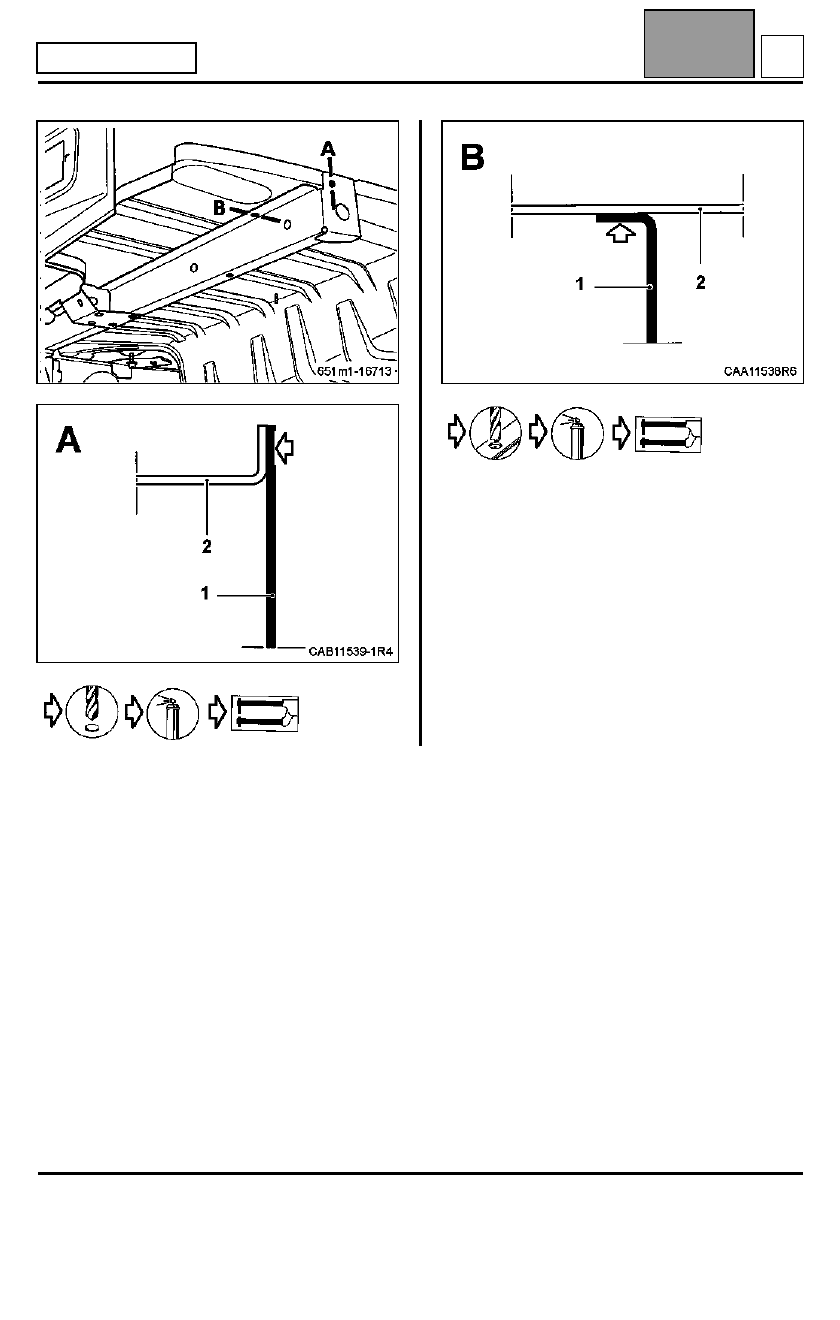

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Задний лонжерон

2

Задняя часть пола

3

Кронштейн крепления выпускного
трубопровода

4

Колесная арка

1,5
0,7

1,5
2

D

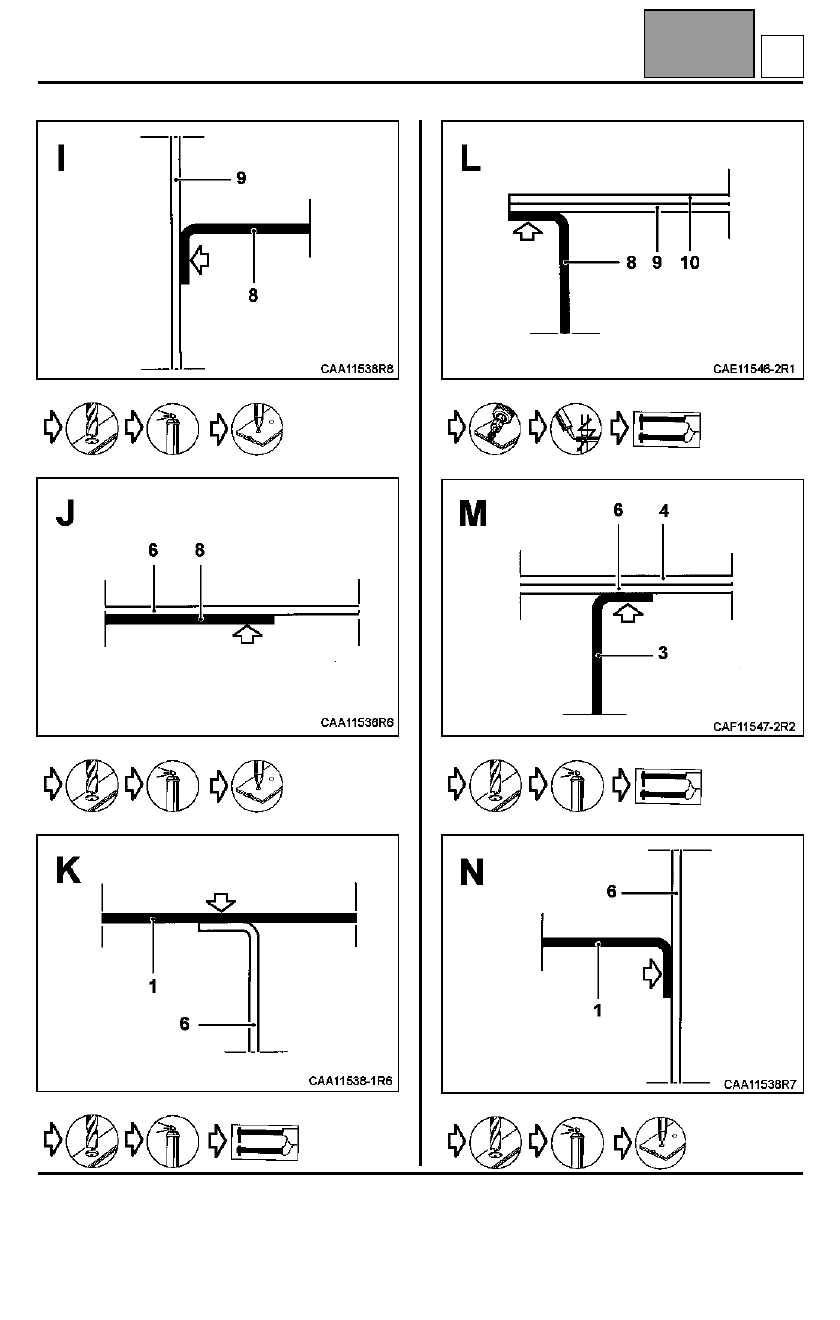

МОДИФИКАЦИЯ L

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задний лонжерон

41D

A

41D-24













D

МОДИФИКАЦИЯ L

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задний лонжерон

41D

A

41D-25























D

МОДИФИКАЦИЯ L
