НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

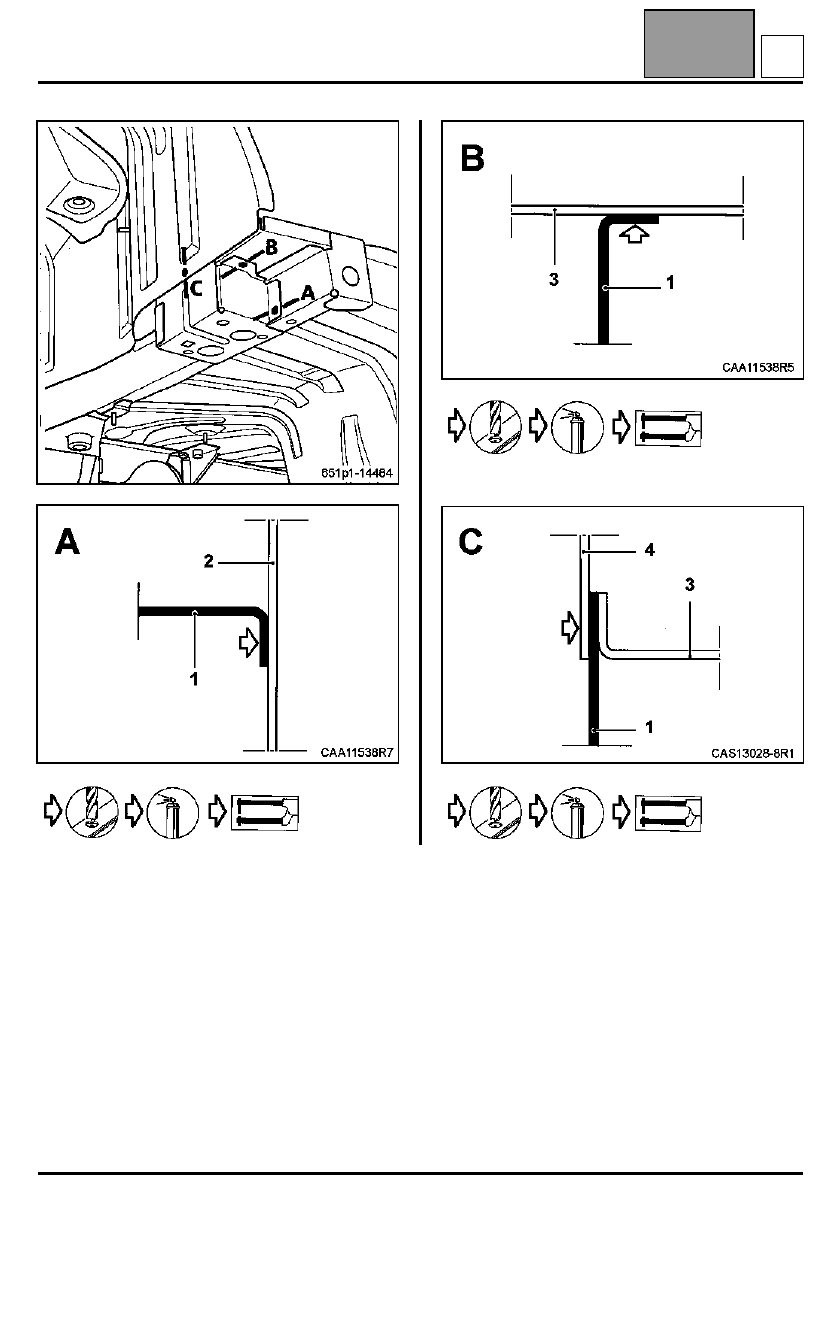

       Кронштейн крепления выпускного трубопровода

41D

A

41D-15

       Кронштейн крепления выпускного трубопровода

Замена этой детали является дополнительной
операцией при замене панели задка.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с приваренными гайками.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Кронштейн крепления выпускного
трубопровода

2

Задний лонжерон

3

Задняя часть пола

4

Колесная арка

1,2
1,8
0,7
0,8

C

МОДИФИКА-

ЦИИ B, C

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

       Кронштейн крепления выпускного трубопровода

41D

A

41D-16

       Кронштейн крепления выпускного трубопровода



















C

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11A

11A-23

Установите:
– коромысла,
– распределительные валы, смазав моторным

маслом опорные шейки.

ВНИМАНИЕ: не наносите масло на
привалочную плоскость крышки головки блока
цилиндров.

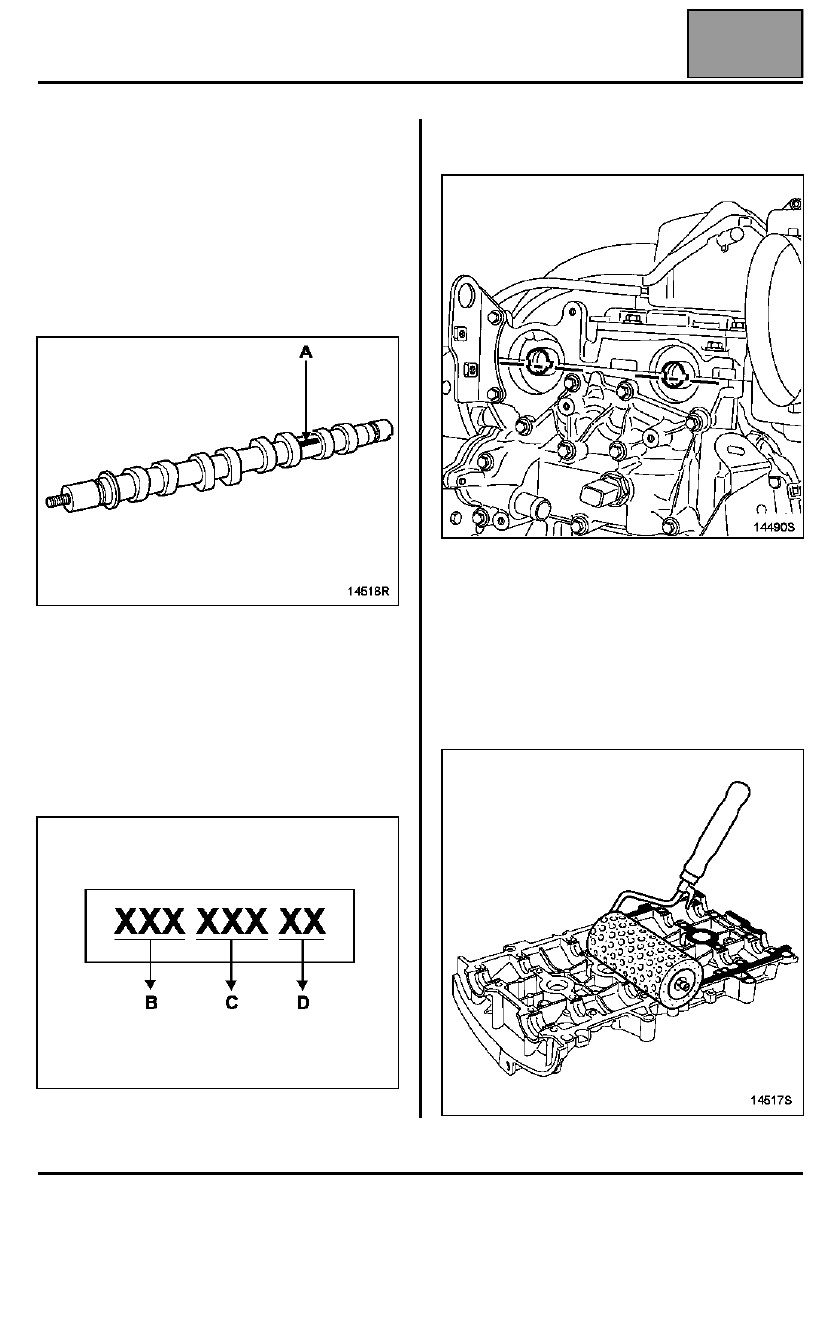

ПРИМЕЧАНИЕ: на распределительные валы
нанесена маркировка (A).

Деталь маркировки:
– метки (B) и (C) предназначены только для

поставщика;

– метка (D) служит для идентификации

распределительных валов:

AM = Распределительный вал впускных

клапанов

EM = Распределительный вал выпускных

клапанов

Установите пазы распределительных валов, как
показано на рисунке ниже:

ПРИМЕЧАНИЕ: привалочные плоскости
должны быть чистыми, сухими и не
замасленными (не оставляйте следов от
пальцев).

Нанесите с помощью валика (для малярных работ)
состав Loctite 518 на привалочную плоскость
крышки головки блока цилиндров, пока она не
станет красноватого цвета.

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

       Кронштейн крепления выпускного трубопровода

41D

A

41D-17

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с кронштейном для крепления.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Кронштейн крепления выпускного
трубопровода

2

Задний лонжерон

3

Задняя часть пола

4

Колесная арка

1,3
1,5
0,7
2

C

МОДИФИ-

КАЦИЯ L
