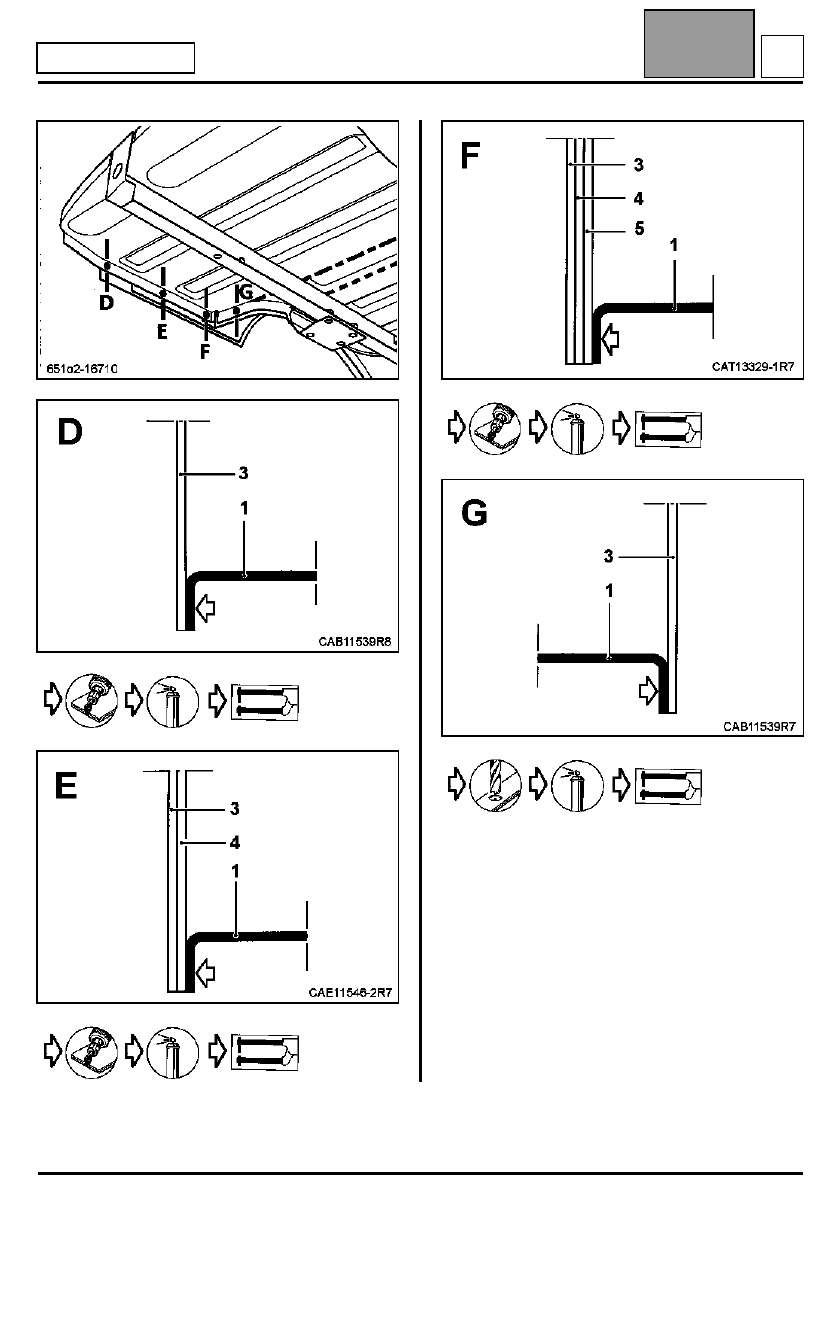

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задняя часть заднего пола

41D

A

41D-11

МОДИФИКАЦИЯ L

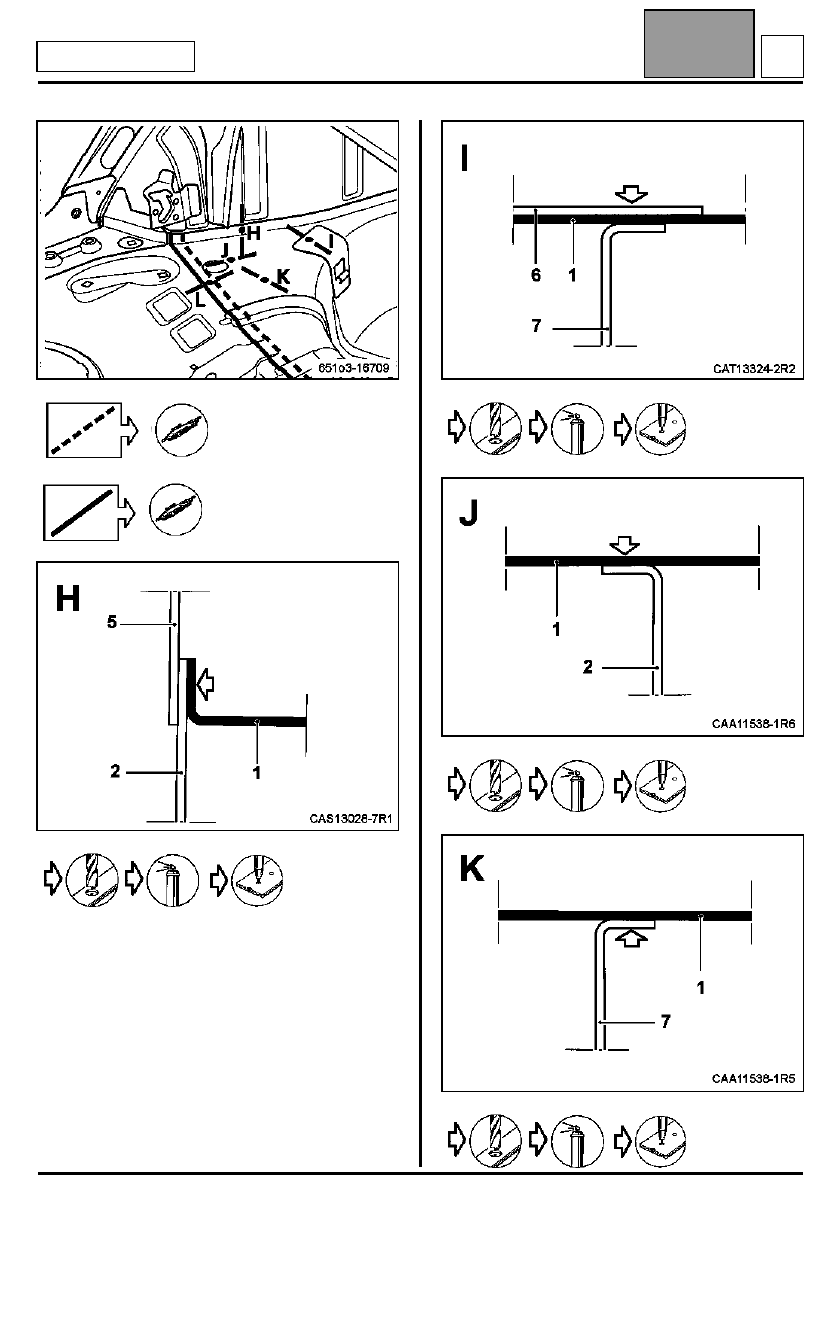

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задняя часть заднего пола

41D

A

41D-12

МОДИФИКАЦИЯ L





  Штатная деталь





  Запасная деталь

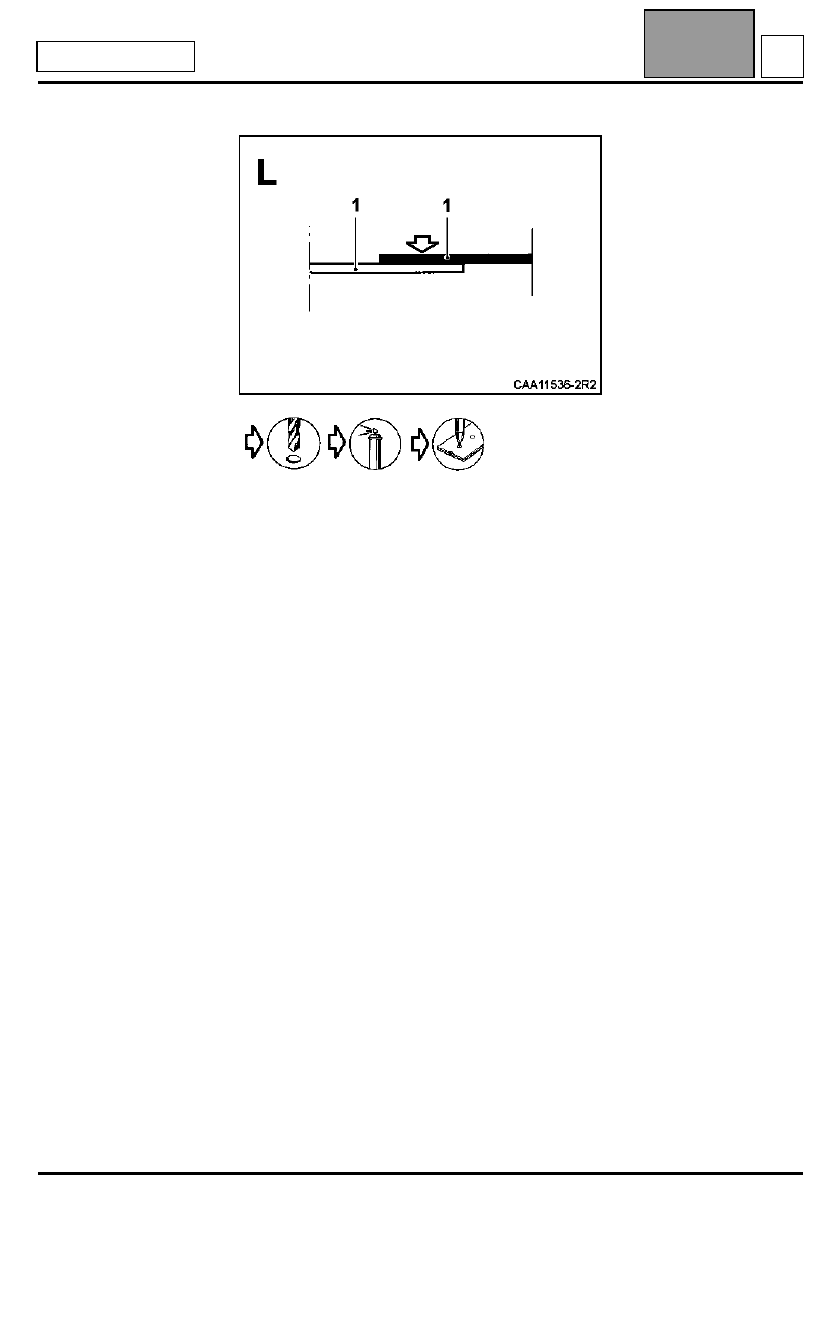

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задняя часть заднего пола

41D

A

41D-13

МОДИФИКАЦИЯ L







НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Буксировочная проушина

41D

A

141D

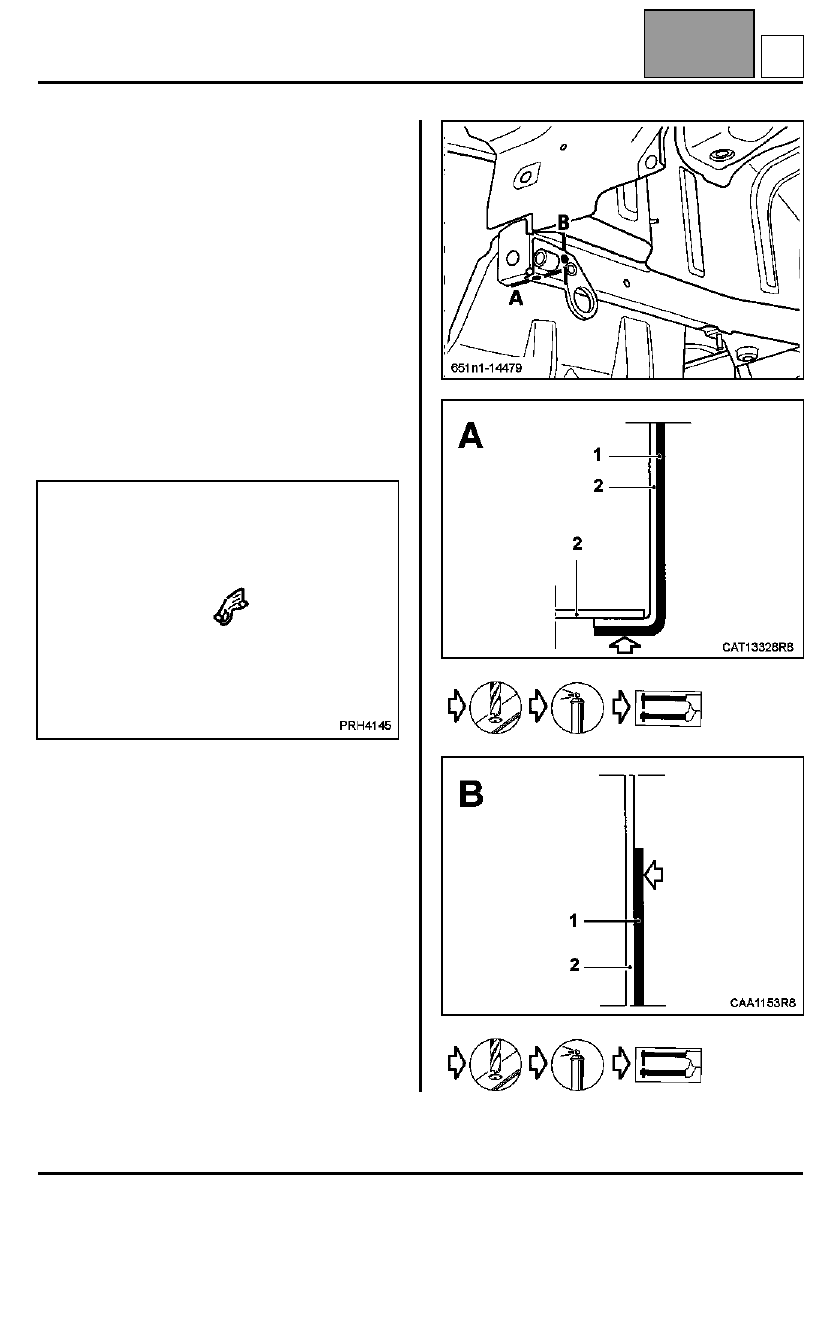

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Буксировочная проушина

Замена этой детали является дополнительной
операцией при частичной замене задней части
пола после удара сзади.

ВНИМАНИЕ: на автомобилях фазы 2,
буксировочная проушина соединена с задним
полом.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с ввинченным роликом.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):













1

Буксировочная проушина

2

Задний лонжерон

1,5
1,8

41D-14

B
