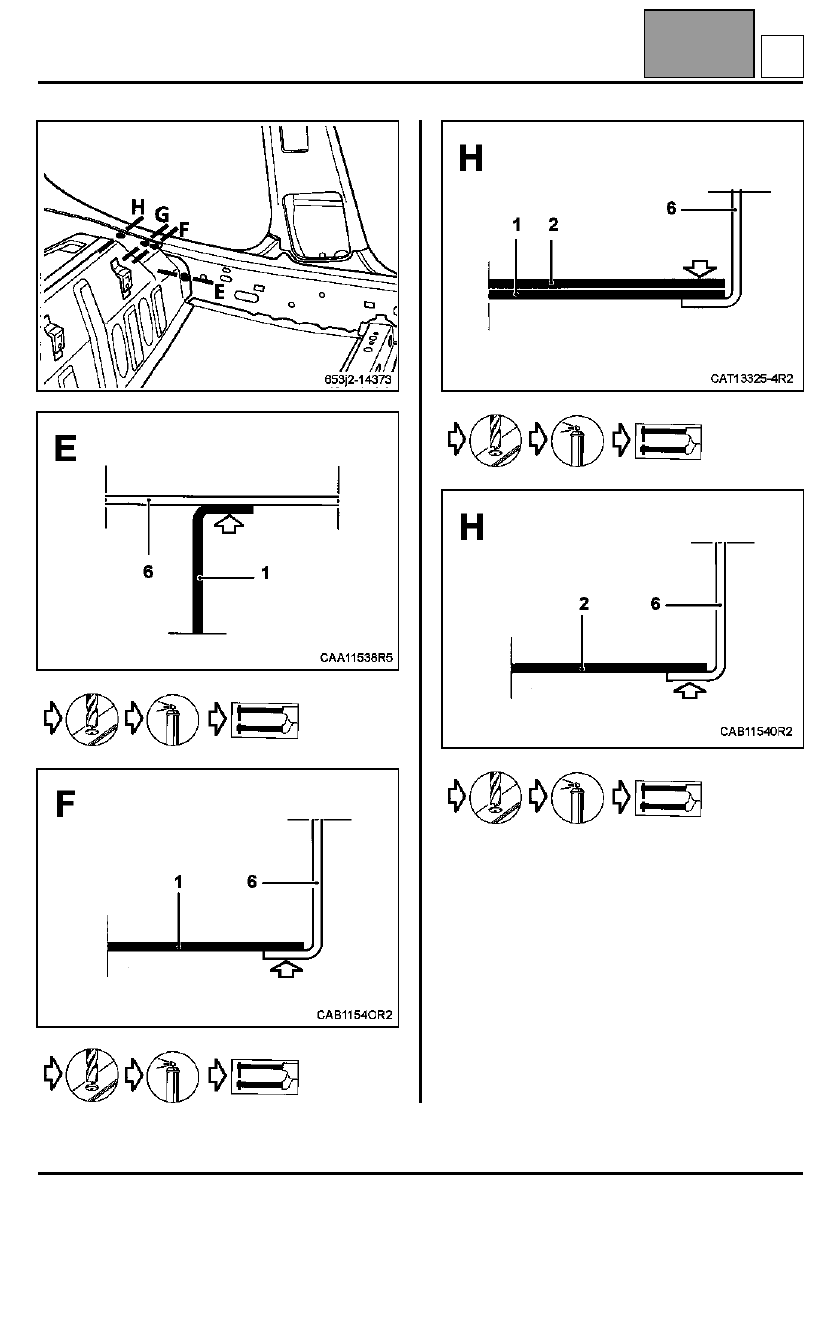

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задний пол в сборе

41D

A

41D-33

























G

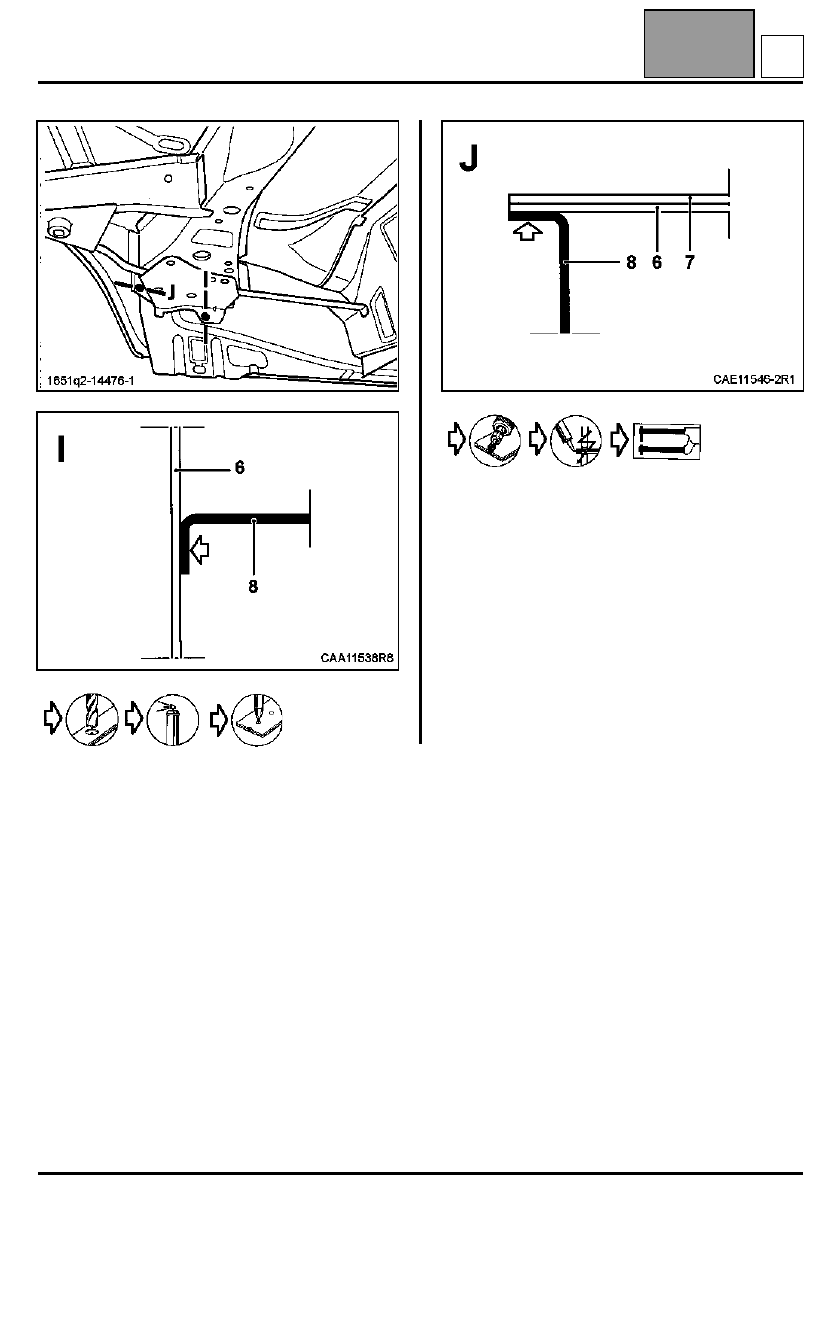

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задний пол в сборе

41D

A

41D-34













G

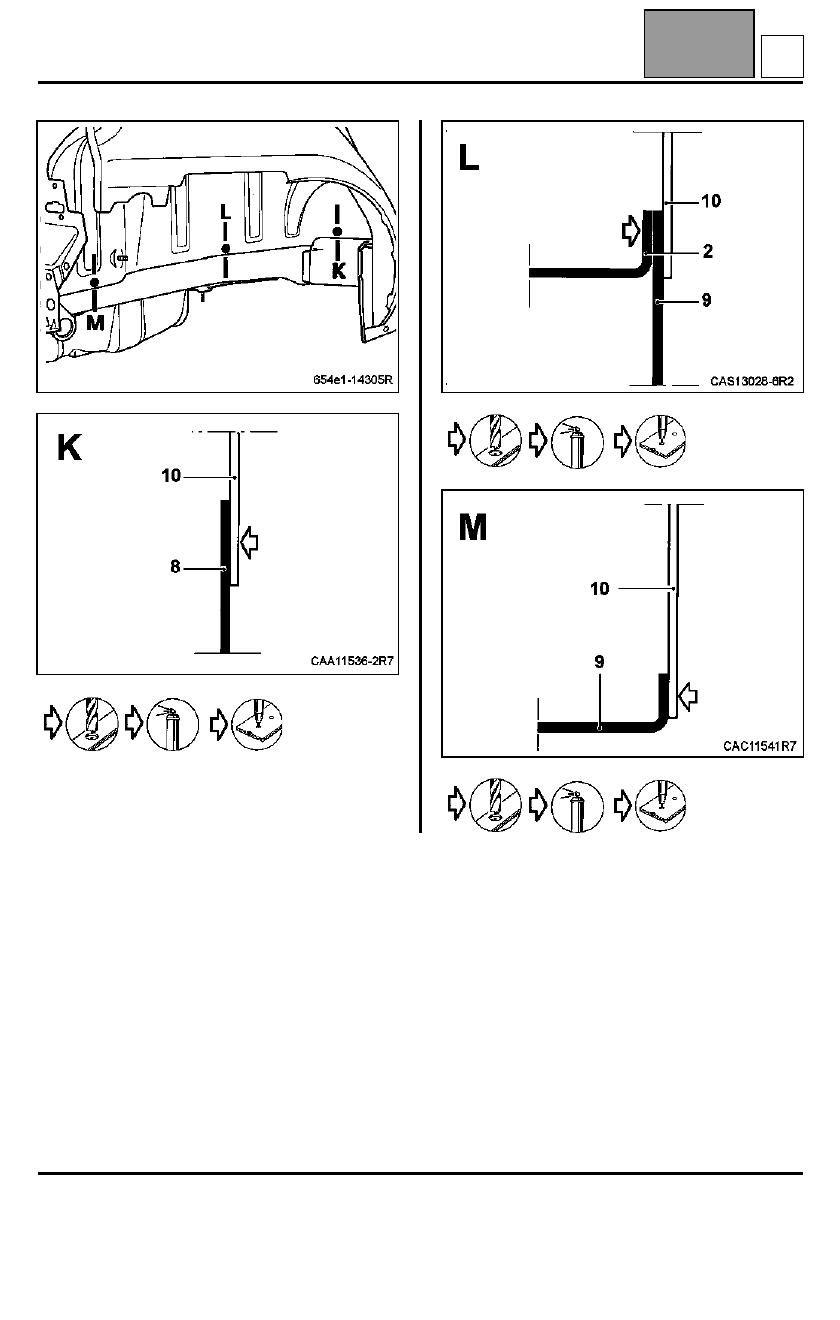

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задний пол в сборе

41D

A

41D-35



















G

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задний пол в сборе

41D

A

141D

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена этой детали является дополнительной
операцией при замене панели задка после удара
сзади.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

Необходимо использовать стенд для ремонта
кузова.

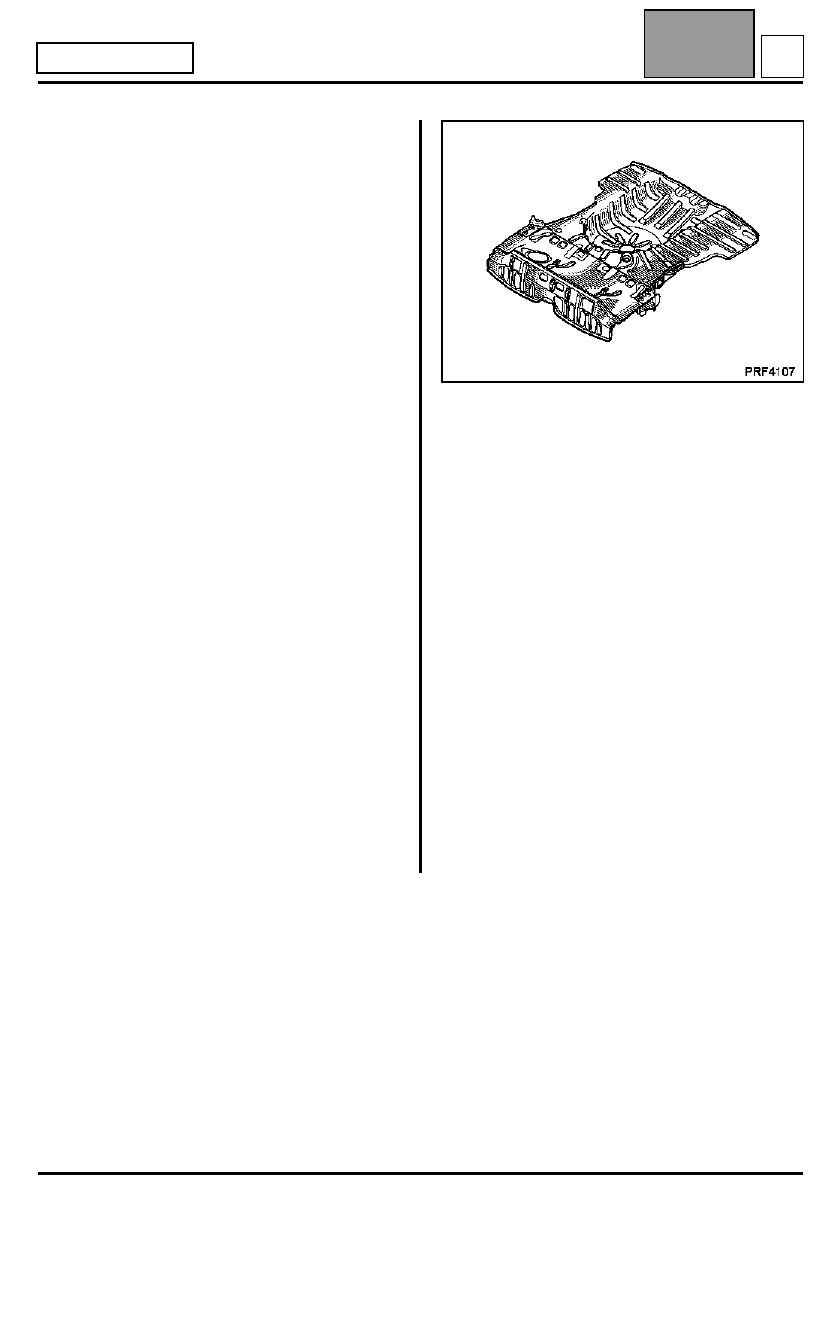

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– кронштейном крепления сиденья,
– приварными гайками,
– кронштейном крепления выпускного

трубопровода (с левой стороны),

– узлом крепления задней подвески,
– распорной втулкой крепления задней подвески,
– усилителем заднего лонжерона,
– кронштейном буксировочной проушины,
– чашкой пружины задней подвески,
– усилителем чашки пружины задней подвески,
– соединительным элементом лонжерон/

поперечина,

– задними лонжеронами,
– задним полом,
– верхней частью заднего пола,
– буксировочной проушиной,
– задним крюком крепления,
– передним крюком,
– скобой крепления подушки заднего хода,
– усилителем крепления спинки заднего сиденья,
– боковыми усилителями пола,
– задней центральной поперечиной,
– задней боковой поперечиной,
– усилителем крепления ремня безопасности.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Верхняя часть заднего пола

2

Задняя часть пола

3

Усилитель туннеля

4

Кронштейн крепление стопора
оболочки троса

5

Центральная секция пола

6

Накладка панели порога

7

Усилитель панели порога

8

Узел крепления задней подвески

9

Задний лонжерон

10 Колесная арка
11 Усилитель пола

1,5
0,7
1

1,2
1,47
1
1
1
1,8
0,8
1,5

41D-36

G

МОДИФИКАЦИЯ L
