Renault Clio. Руководство - часть 193
ОБЩИЕ СВЕДЕНИЯ
Размеры основания кузова
40A
40A-50
МОДИФИКАЦИИ B, C
ОСОБЕННОСТИ МОДЕЛЕЙ, ПРОИЗВЕДЕННЫХ В БРАЗИЛИИ
НАИМЕНОВАНИЕ
РАЗМЕР X РАЗМЕР Y РАЗМЕР Z
ДИАМЕТР
НАКЛОН %

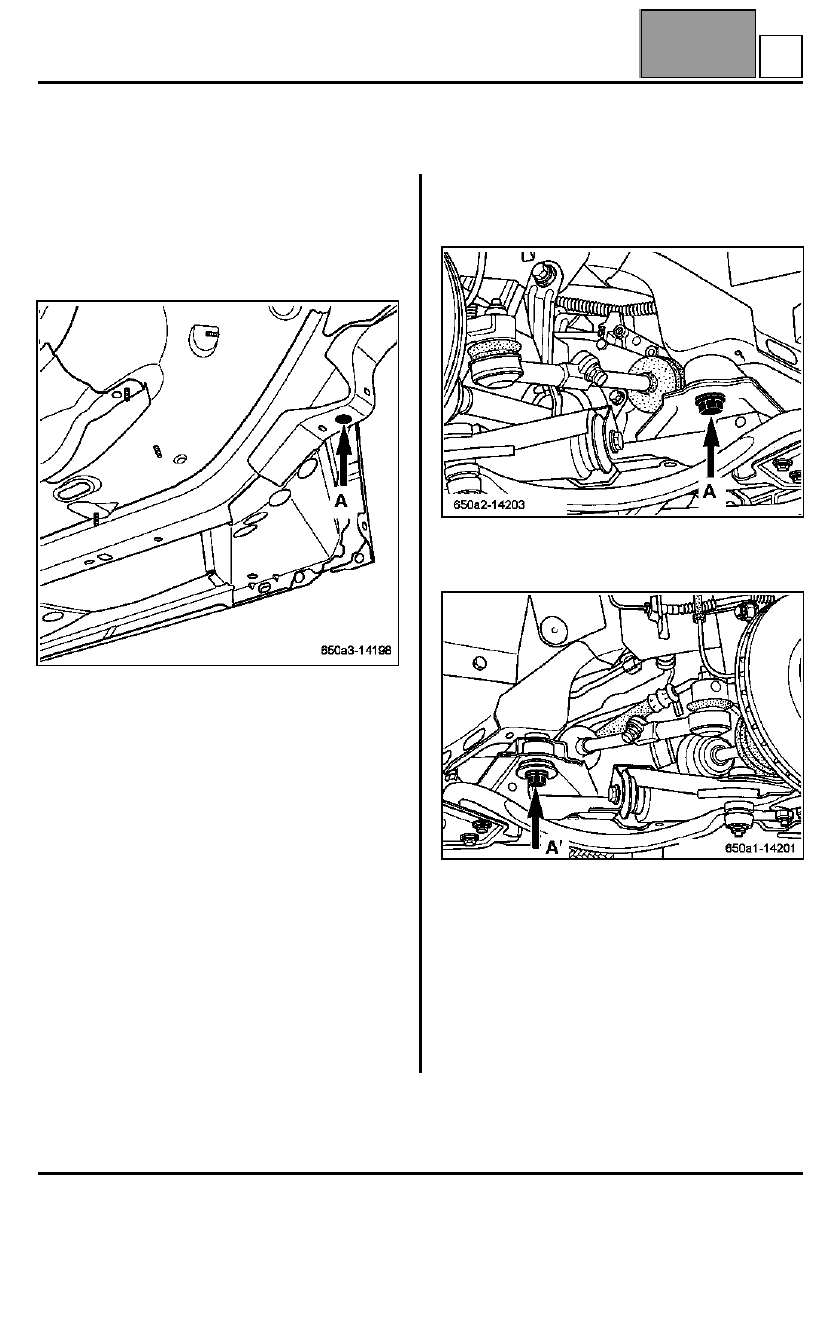

A
Заднее крепление подрамника
205
- 402,5
71
18,5
0
B
Переднее крепление задней подвески
2 012
- 530
129
16,2
0
C
Переднее левое крепление подрамника
- 418
- 447
130
10 × 10
(квадрат)
0
C'
Переднее правое крепление
подрамника
- 418
465
130
10 × 10
(квадрат)
0
E
Верхнее крепление амортизатора
задней подвески
2 448,5
- 534,5
477,5
18,2
0
F
Верхнее крепление амортизаторной
стойки
18,5
- 545,50
657
48
X: 3°02
Y: 1°
G
Задняя часть левого переднего
лонжерона
600
- 375
- 3,7
20 × 20
(квадрат)
0
G'
Задняя часть правого переднего
лонжерона
600
351,6
- 5
20 × 20
(квадрат)
0
J
Задняя точка левого заднего
лонжерона
2 790
481
162,5
10,2
0
J'
Задняя контрольная точка заднего
правого лонжерона
2 791
- 496,5
182
10,7
0
K
Передняя поперечина
- 575
315
280
14,25
X: 4°30
Z: 5°
Крайняя задняя поперечина (задняя
панель кузова), левая сторона
2 879
- 420
200
12 × 16
X: 10°
P
Переднее крепление двигателя
-247
483,5
514
M10
0
P1
Заднее крепление двигателя
-113
483,5
514
M10
0
НАИМЕНОВАНИЕ
РАЗМЕР X РАЗМЕР Y РАЗМЕР Z
ДИАМЕТР
НАКЛОН %
J1
Задняя контрольная точка заднего
правого лонжерона
2 690
481
162,5
10,2
0
J1
Задняя точка левого заднего
лонжерона
2 690
- 481
162,5
10,2
0
N
