Установление характера и степени повреждений кузова

в результате столкновения

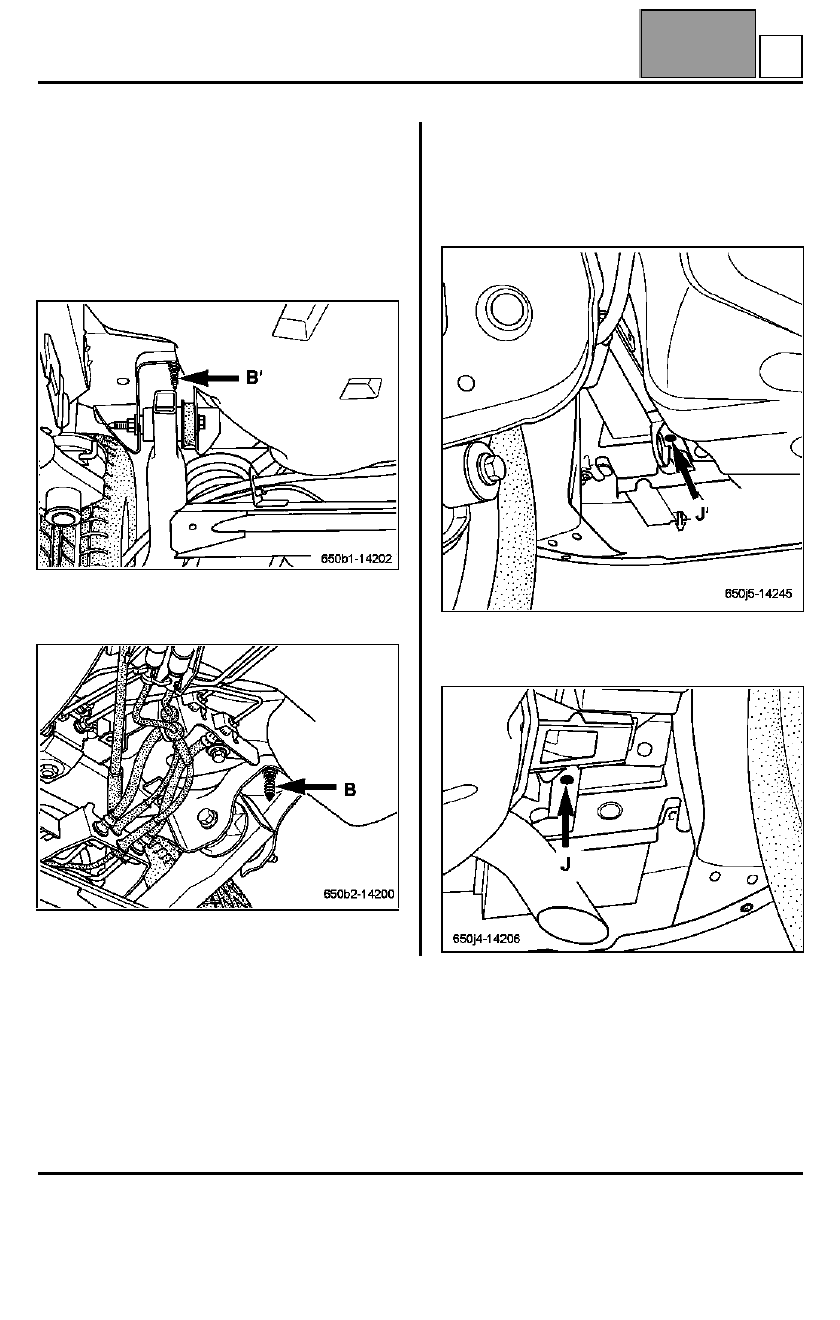

Точка B:

Передняя контрольная точка заднего моста

Отправная опорная точка при ремонте при
фронтальном ударе.

С правой стороны

С левой стороны

Точка J: (Только для европейских моделей).

Задний конец заднего лонжерона.

С правой стороны

С левой стороны

M

ОБЩИЕ СВЕДЕНИЯ

40A

40A-47

Установление характера и степени повреждений кузова

в результате столкновения

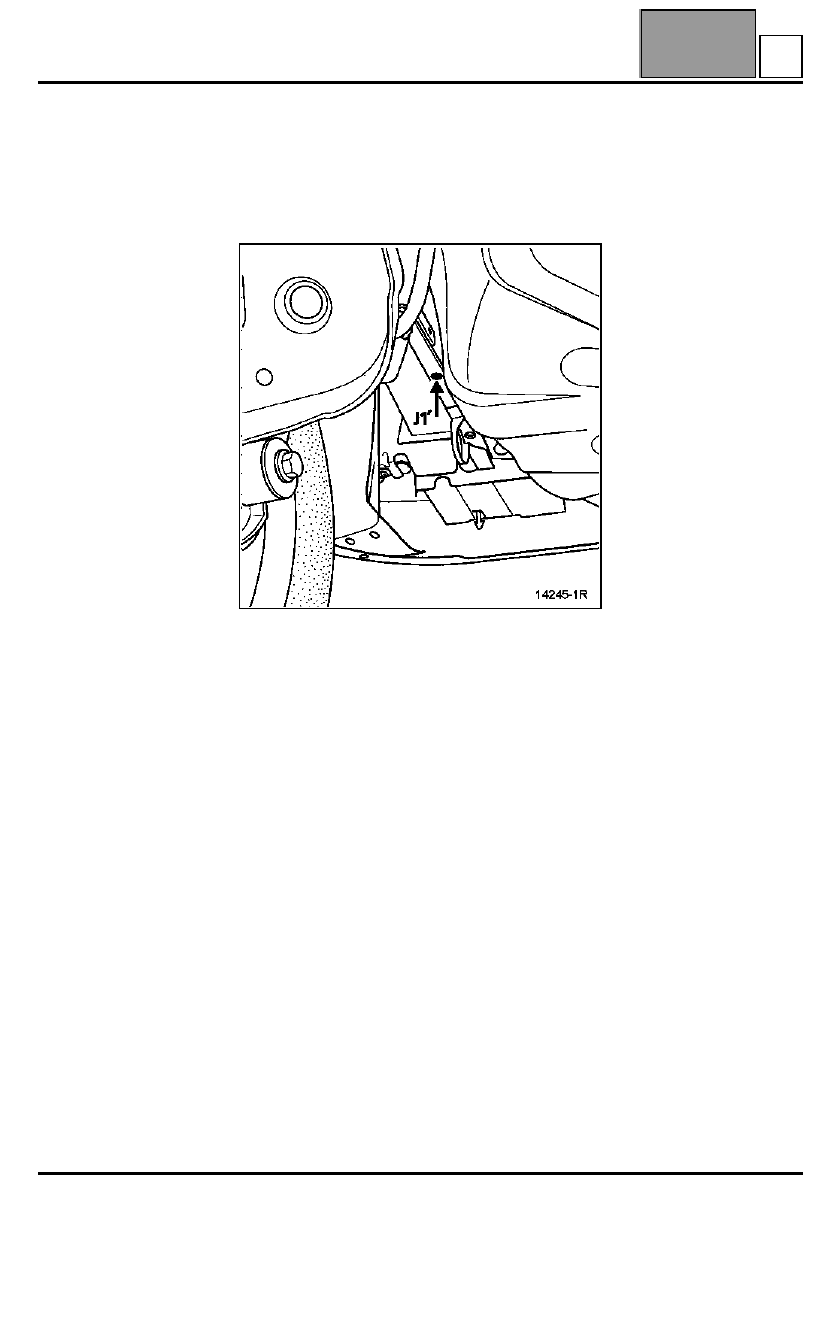

Точка J1': (только для экспортной модификации).

Задний конец заднего лонжерона.

С правой стороны

Левая сторона симметрична, но будет необходимо
снять кронштейн крепления выпускного
трубопровода.

M

ОБЩИЕ СВЕДЕНИЯ

40A

40A-48

МОДИФИКАЦИЯ L

Установление характера и степени повреждений кузова

в результате столкновения

КОНТРОЛЬНЫЕ ТОЧКИ ДЛЯ СРАВНЕНИЯ
ЛИНЕЙНЫХ РАЗМЕРОВ

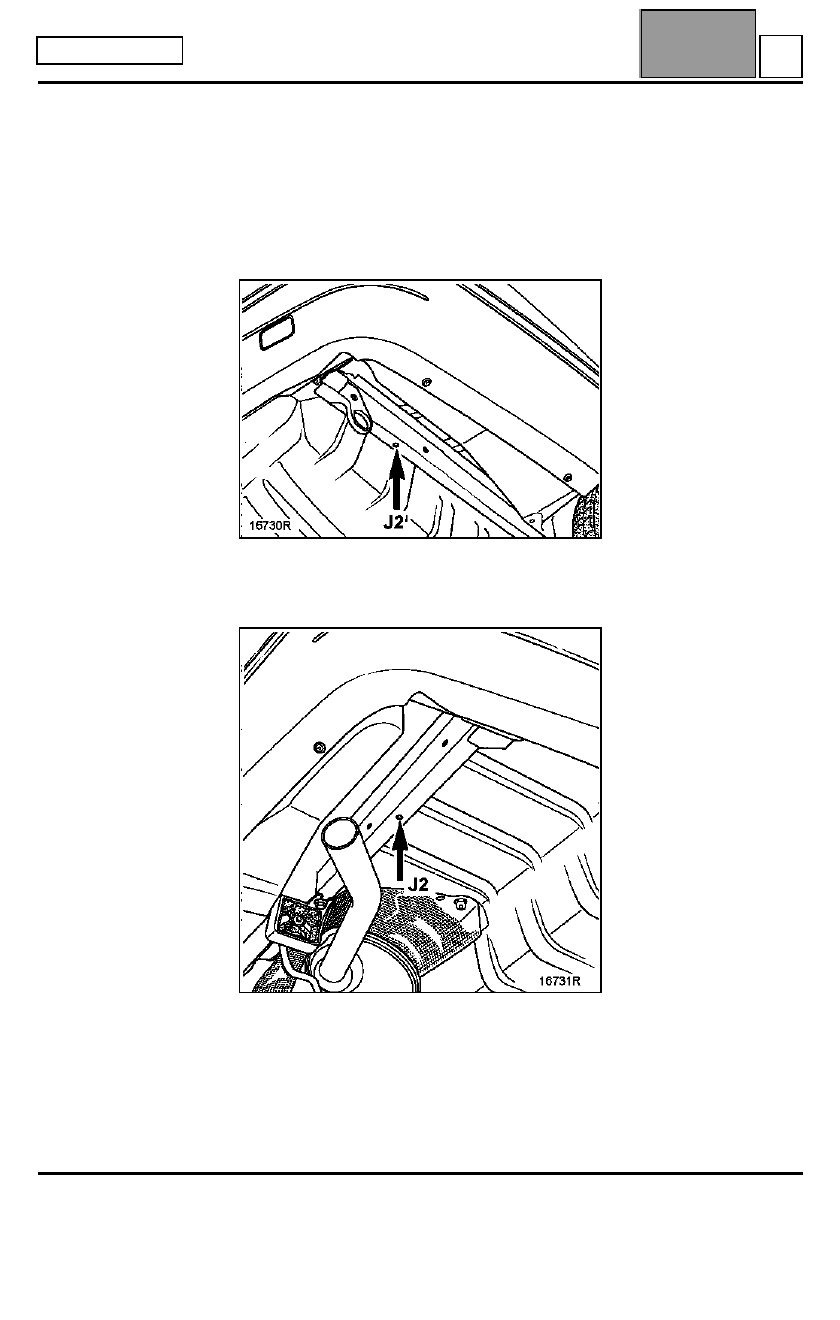

Точка J2

Задний конец заднего лонжерона.

С правой стороны

С левой стороны

M

ОБЩИЕ СВЕДЕНИЯ

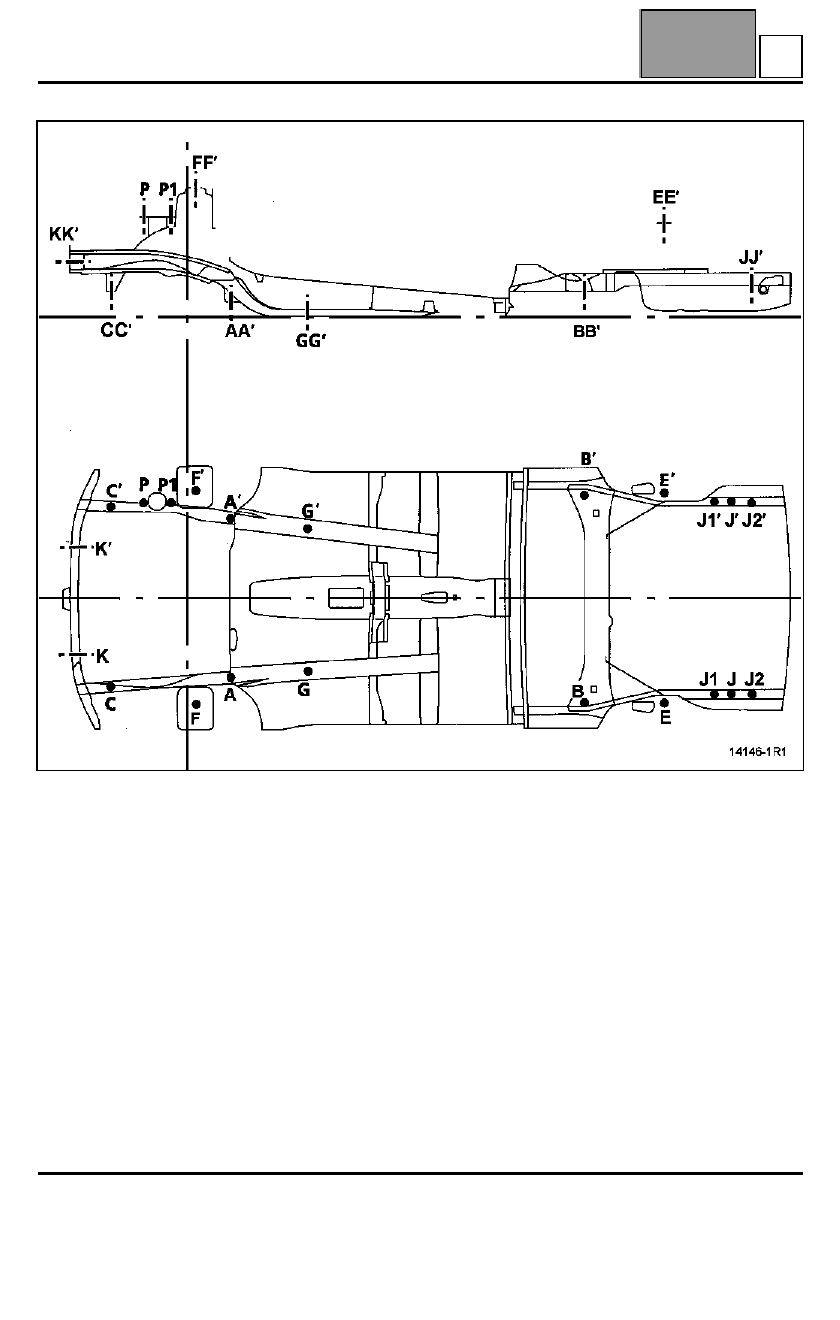

Размеры основания кузова

40A

40A-49

Размеры основания кузова

N
