ОБЩИЕ СВЕДЕНИЯ

Наименование деталей (деталировочный чертеж)

40A

40A-28

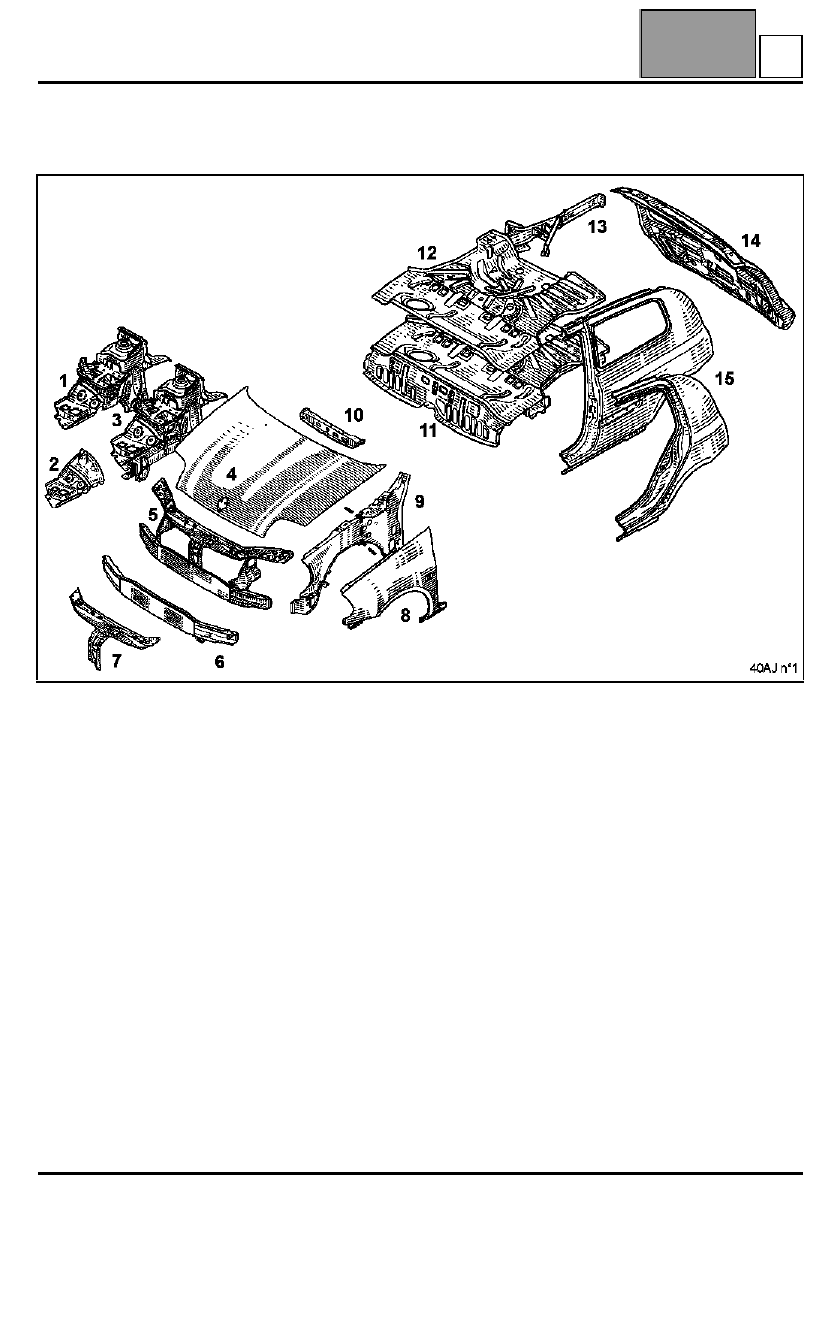

ИЗМЕНЕННЫЕ ДЛЯ АВТОМОБИЛЕЙ ФАЗЫ 2 ДЕТАЛИ,

НЕ ТРЕБУЮЩИЕ ДОПОЛНИТЕЛЬНЫХ МЕТОДИК РЕМОНТА

НАПОМИНАНИЕ
Эти детали не описываются повторно в документе и не требуют дополнительных пояснений выполнения
ремонта.
Методика ремонта одинакова с автомобилями фазы 1 и должна обязательно браться за основу.
Например:
Капот автомобилей фазы 2 был стилистически изменен, но методика его замены осталась такой же, что и для
детали автомобилей фазы 1; таким образом в методику не были внесены изменения.

1

Передняя колесная арка

2

Передняя часть передней колесной арки

3

Передняя колесная арка в сборе

4

Капот

5

Передняя панель кузова

6

Нижняя крайняя передняя поперечина

7

Верхняя центральная поперечина

8

Переднее крыло

9

Брызговик

10 Задняя поперечина под передним сиденьем
11 Задний пол в сборе
12 Задняя часть пола
13 Задний лонжерон
14 Дверь задка
15 Панели заднего крыла

J

ОБЩИЕ СВЕДЕНИЯ

Наименование деталей (деталировочный чертеж)

40A

40A-29

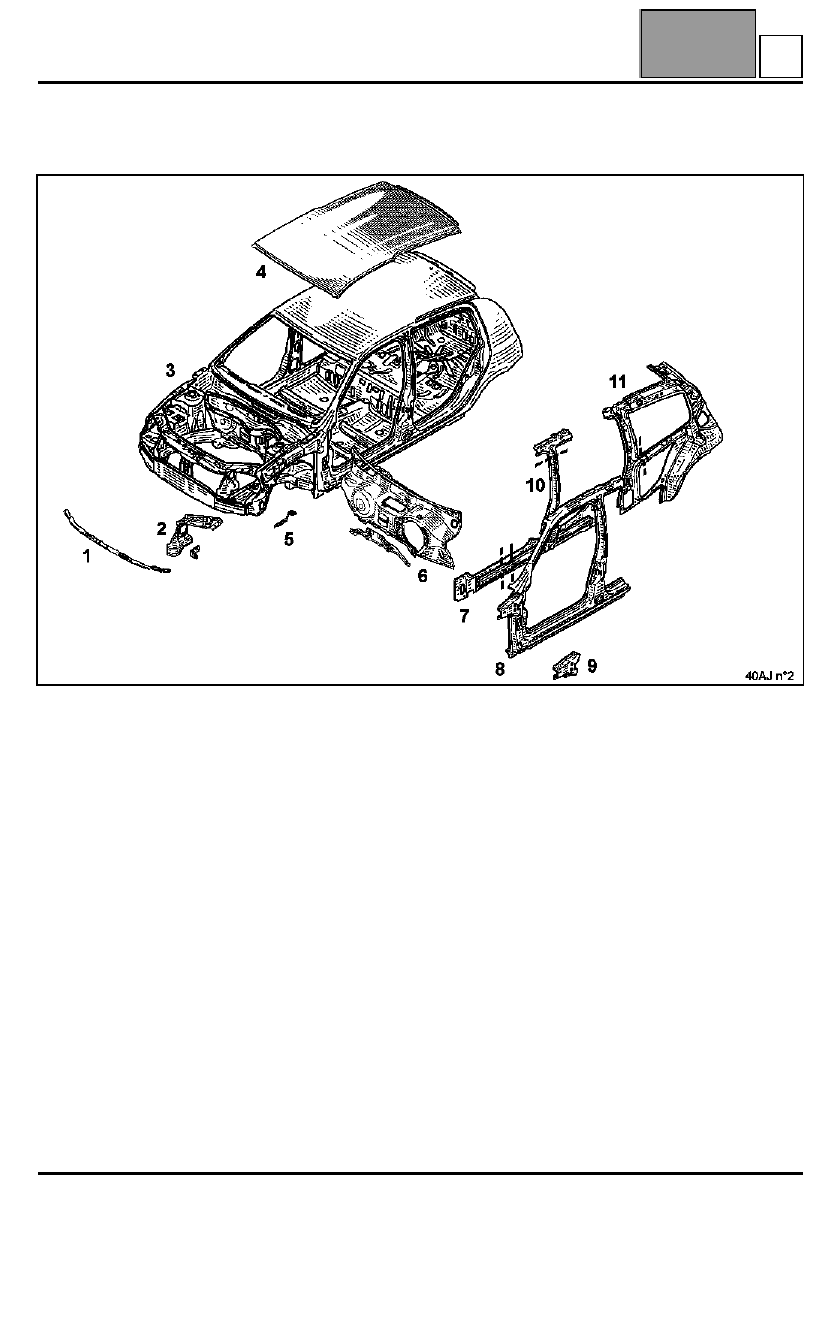

ИЗМЕНЕННЫЕ ДЛЯ АВТОМОБИЛЕЙ ФАЗЫ 2 ДЕТАЛИ, ТРЕБУЮЩИЕ ДОПОЛНИТЕЛЬНЫХ ПОЯСНЕНИЙ

ПО МЕТОДАМ РЕМОНТА

НАПОМИНАНИЕ
Это новые или модифицированные детали; в дополнении к методике ремонта автомобилей фазы 1 даются
только особенности ремонта этих деталей.
Например:
Усилитель средней стойки был изменен и соответственно была изменена методика его замены вырезанием.
В документе приведены обе методики.

1

Кронштейн центрального крепления бампера

2

панели крепления блок-фары

3

Кузов

4

Крыша

5

Кронштейн нижнего крепления переднего крыла

6

Щиток передка

7

Усилитель нижней секции боковины кузова и элемент жесткости усилителя нижней секции боковины
кузова

8

Средняя стойка и передняя секция боковины кузова

9

Верхний задний усилитель брызговика

10 Усилитель средней стойки
11 Внутренняя панель боковины

J

ОБЩИЕ СВЕДЕНИЯ

Прокладка жгутов проводов электрических и электронных приборов

40A

40A-30

Прокладка жгутов проводов электрических и электронных приборов

ПРИМЕЧАНИЕ:
Трассы прокладки жгутов проводов представлены для наглядности.
Эти сведения могут быть полезны при снятии съемного элемента или при частичной замене с помощью
разреза элемента кузова.
Для получения более точной информации см. Руководство по ремонту электрооборудования.

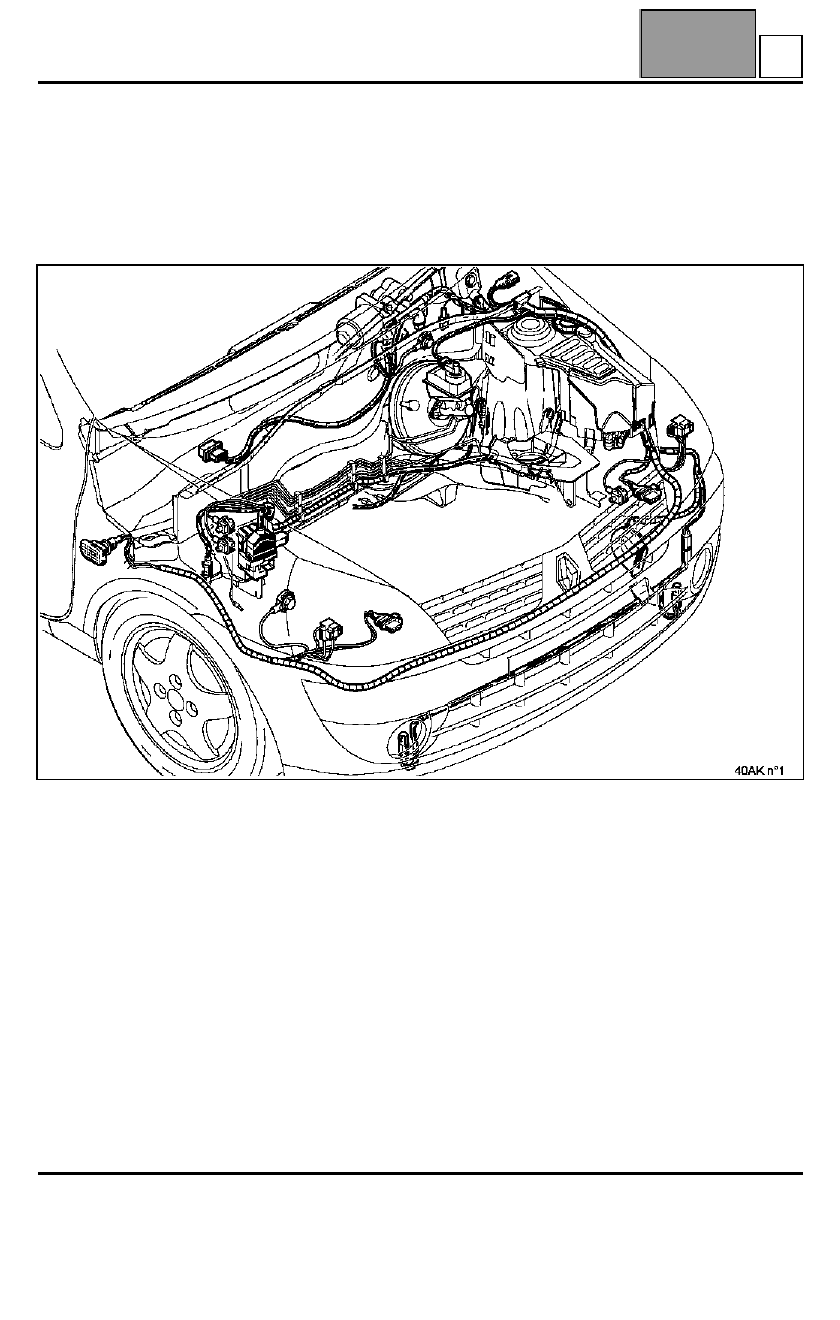

ПЕРЕДОК

K

ОБЩИЕ СВЕДЕНИЯ

Прокладка жгутов проводов электрических и электронных приборов

40A

40A-31

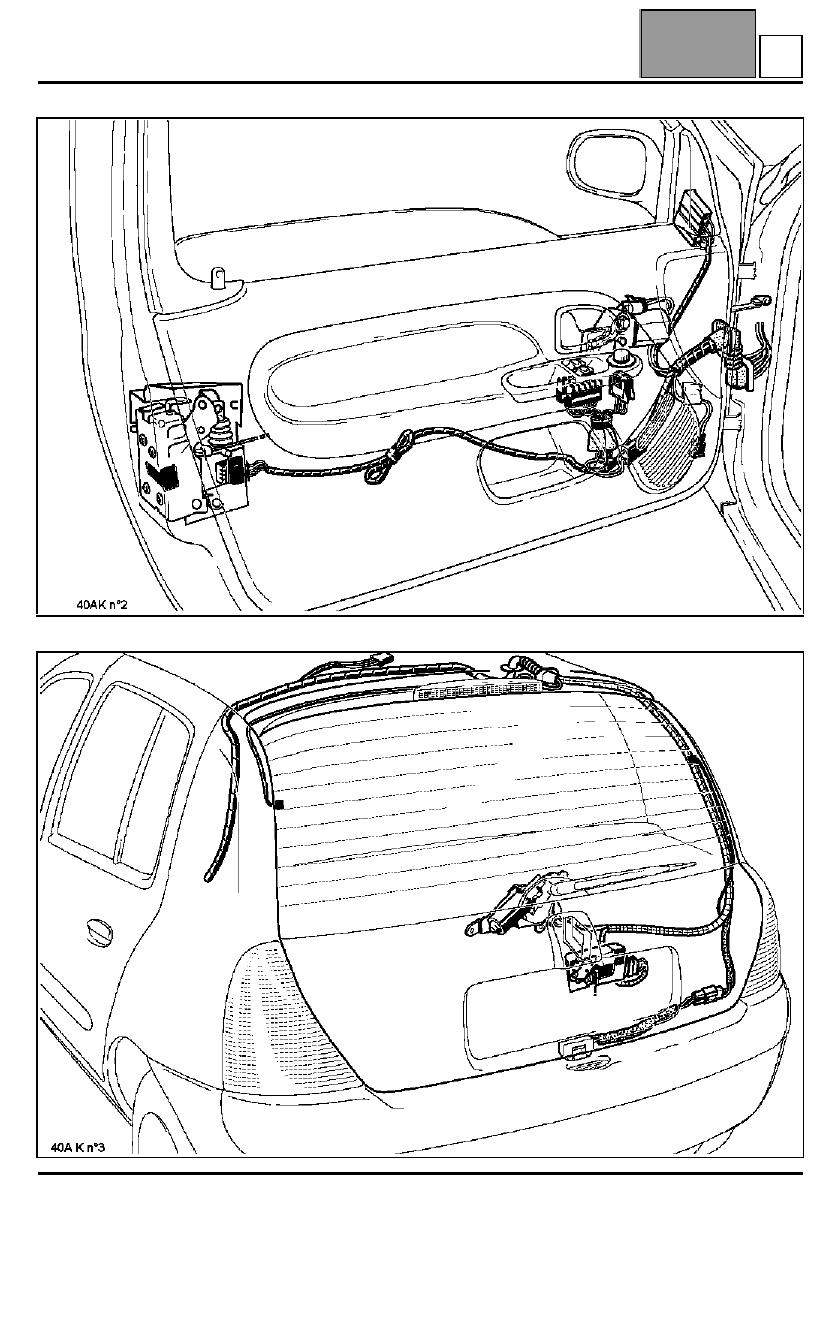

ПЕРЕДНЯЯ ДВЕРЬ

ДВЕРЬ ЗАДКА (МОДИФИКАЦИИ B, C)

K
