Renault Clio. Руководство - часть 185





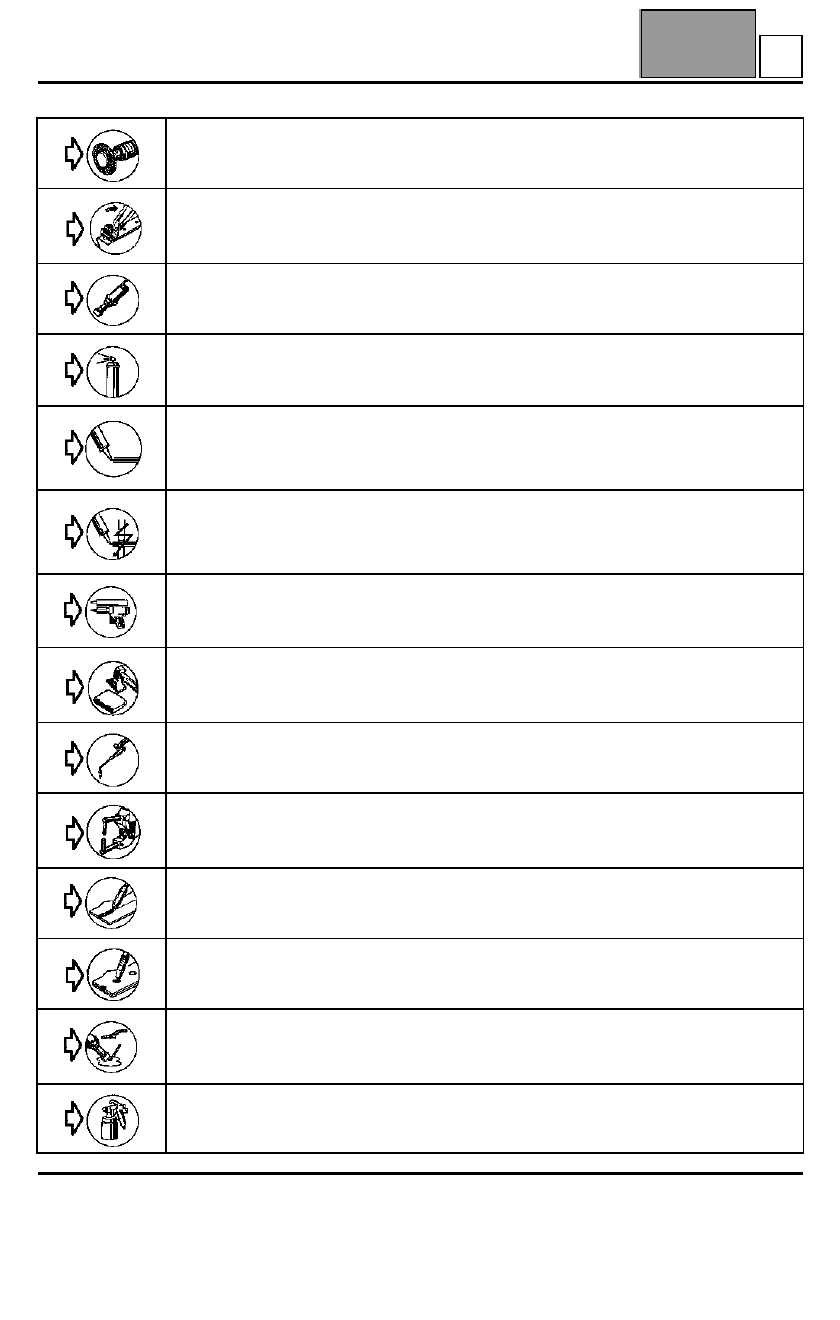

ОБЩИЕ СВЕДЕНИЯ

Изменение описаний символов и условных обозначений

40A

40A-21

Зачистить соединяемые поверхности перед сваркой.
Пневматическая горизонтально-шлифовальная машинка.
Скорость вращения 2 500 об/мин.

Удалить точки сварки.
Клещи.

Удалить участки мастики или клейкие ленты.
Промышленный фен.

Нанести защитное покрытие на соединяемые поверхности перед сваркой.
Аэрозоль на алюминиевой основе.

Нанести валик на соединяемые поверхности.
Ручной или пневматический шприц.
Одно- или двухкомпонентная мастика для подгонки стыков или соединения деталей
кузова.

Нанести токопроводящую мастику между двумя свариваемыми точечной сваркой
панелями.
Пульверизатор.
Однокомпонентная клеящая мастика.

Выдавить валик мастики.
Ручной или пневматический шприц.
Однокомпонентная мастика для подгонки стыков или уплотнительная.

Отрихтовать элемент.
Фальцевать наружную панель двери.
Молоток и наковаленка.

Выполнить пайку, перепайку, сварить соединения.
Кислородно-ацетиленовая установка.

Выполнить контактно-точечную электросварку.
Пневматический аппарат для точечной сварки.

Выполнить точечную сварку цепочкой или сварной шов в среде защитного газа.
Полуавтоматический сварочный аппарат.

Выполнить сварку электрозаклепками в среде защитного газа.
Полуавтоматический сварочный аппарат.

Выполнить лужение шлифованного участка поверхности.
Промышленный фен.
Шпатель + пруток припоя с 33% олова + паяльная паста.

Распылить мастику.
Пульверизатор.
Двухкомпонентная антикоррозионная и антигравийная мастика.

I

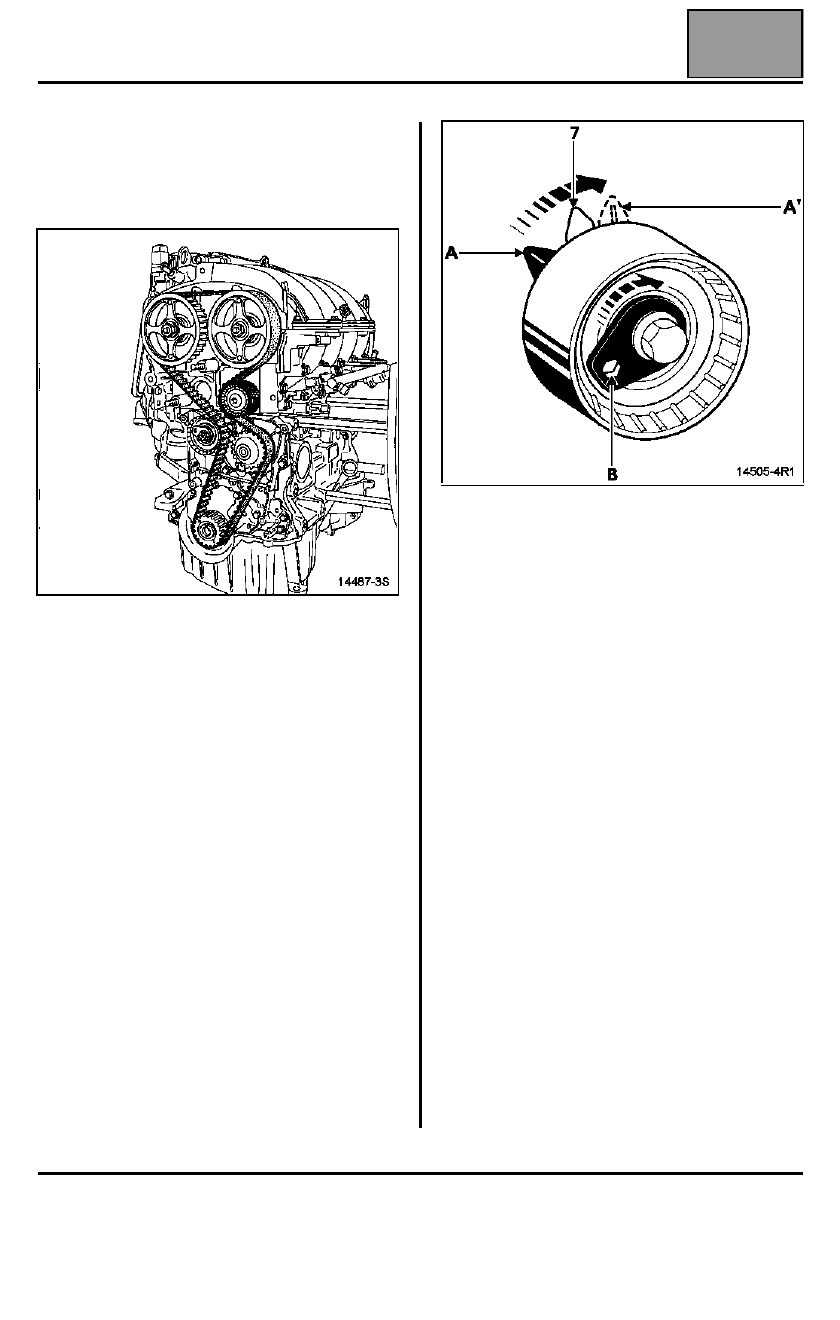

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода ГРМ

11A

11A-11

Установите:
– ремень газораспределительного механизма,
– обводной ролик, затянув болт крепления с

помощью приспособления Mot. 1368 (моментом
4,5 даН.м),

Установите шкив коленчатого вала,
предварительно затянув болт (не затягивайте
болт окончательно, зазор между болтом и
шкивом должен составлять 2 - 3 мм
).

ПРИМЕЧАНИЕ:
– болт крепления шкива коленчатого вала годен

для повторного использования, если длина болта
до головки не превышает 49,1 мм (в противном
случае замените болт),

– не смазывайте моторным маслом новый болт.

Напротив, повторно используемый болт должен
быть обязательно смазан моторным маслом.

Натяжение ремня

Убедитесь, что между гайками и зубчатыми
шкивами распределительных валов
существует зазор 0,5 - 1 мм.

Переместите подвижный указатель (A') натяжного
ролика на 7 - 8 мм по отношению к неподвижному
указателю (7) с помощью шестигранного гаечного
ключа на 6 мм (отверстие B).

ПРИМЕЧАНИЕ: положение (А) соответствует
исходному положению подвижного указателя.

Предварительно затяните гайку крепления оси
натяжного ролика моментом 0,7 даН.м.

Снимите приспособление для фиксации зубчатых
шкивов распределительных валов Mot. 1490.

Проверните на шесть оборотов переднюю часть
газораспределительного механизма за зубчатый
шкив распределительного вала выпускных
клапанов с помощью приспособления Mot. 799-01.

Ослабьте гайку крепления оси натяжного ролика не
более чем на один оборот, удерживая ролик
шестигранным ключом на 6 мм.

Совместите подвижный указатель (A') с
неподвижным (7) и окончательно затяните гайку
моментом 2,7 даН.м.

ОБЩИЕ СВЕДЕНИЯ

Изменение описаний символов и условных обозначений

40A

40A-22

Обработать защитным составом в скрытые полости.
Пульверизатор.

Предупредительный знак.
Необходимо соблюдать приведенные указания.

I

ОБЩИЕ СВЕДЕНИЯ

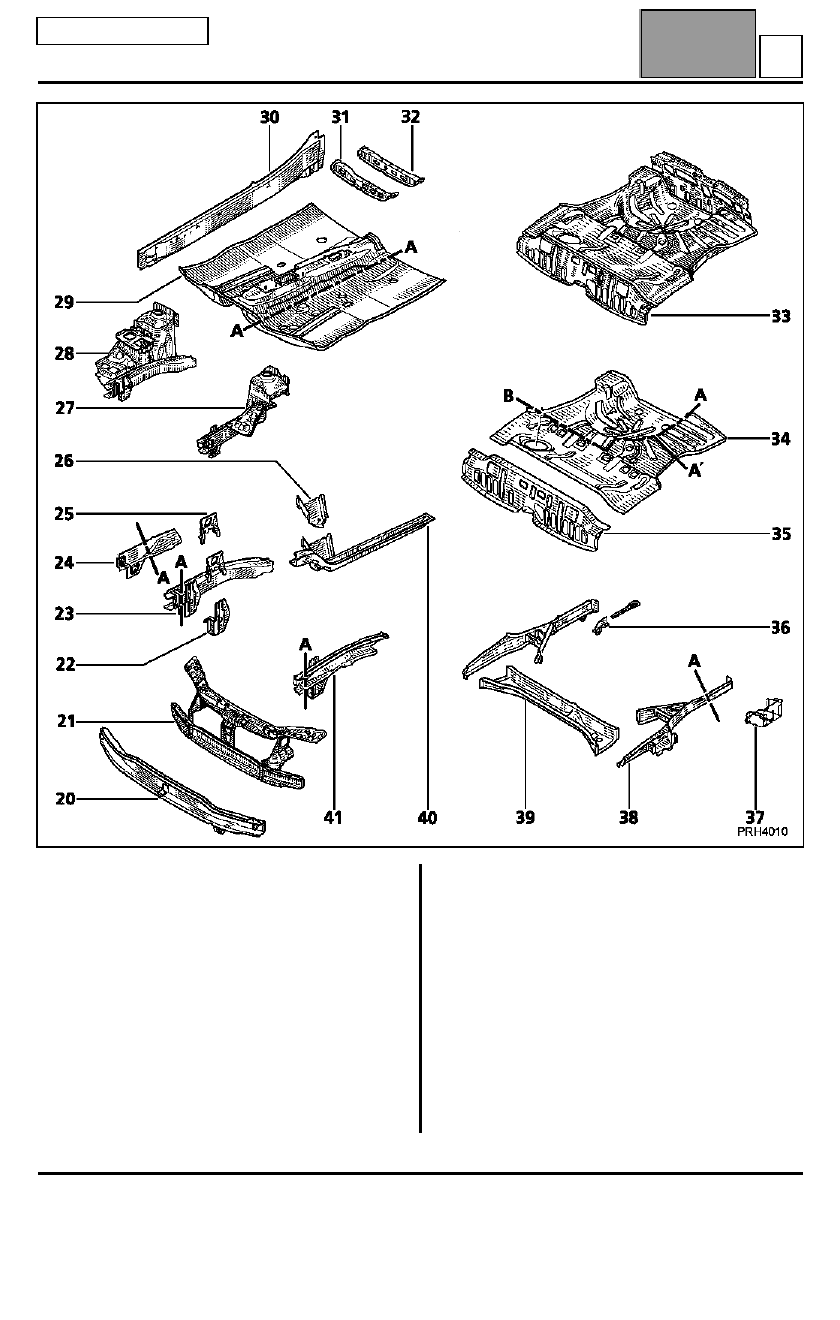

Наименование деталей (деталировочный чертеж)

40A

МОДИФИКАЦИИ B, C

Наименование деталей (деталировочный чертеж)

НИЖНЯЯ ЧАСТЬ КУЗОВА



20

 Нижняя крайняя передняя поперечина

* 21

 Передняя панель кузова в сборе



22

 Передний кронштейн переднего подрамника

* 23

 Правый передний лонжерон

* 23A  Передний лонжерон (разрез по линии A)
* 24

 Накладка переднего лонжерона

* 24A  Накладка переднего лонжерона (разрез по

линии A)



25

 Усилитель опоры двигателя

* 26

 Передняя боковая поперечина

* 27

 Левая передняя колесная арка в сборе

* 28

 Правая передняя колесная арка в сборе



29

 Центральная секция пола



29A  Часть центральной секции пола

* 30

 Накладка панели порога



31

 Передняя поперечина переднего сиденья



32

 Задняя поперечина переднего сиденья

* 33

 Задняя часть пола в сборе



34

 Задняя часть пола



34AA'  Задняя часть пола (разрез по линии AA')



34BA  Задняя часть пола (разрез по линии BA)



35         Передняя поперечина задней части пола

* 36

 Кронштейн буксировочной проушины

* 37

 Кронштейн крепления выпускного

трубопровода

* 38

 Задний лонжерон

* 38A

 Задний лонжерон (разрез по линии A)

* 39

 Центральная задняя поперечина

* 40

 Задняя часть переднего лонжерона

* 41

 Передний левый лонжерон

* В зоне проведения ремонтных работ деталь должна цинковаться гальваническим методом.

40A-23
