Renault Clio. Руководство - часть 186

ОБЩИЕ СВЕДЕНИЯ

Наименование деталей (деталировочный чертеж)

40A

40A-24

МОДИФИКАЦИЯ L

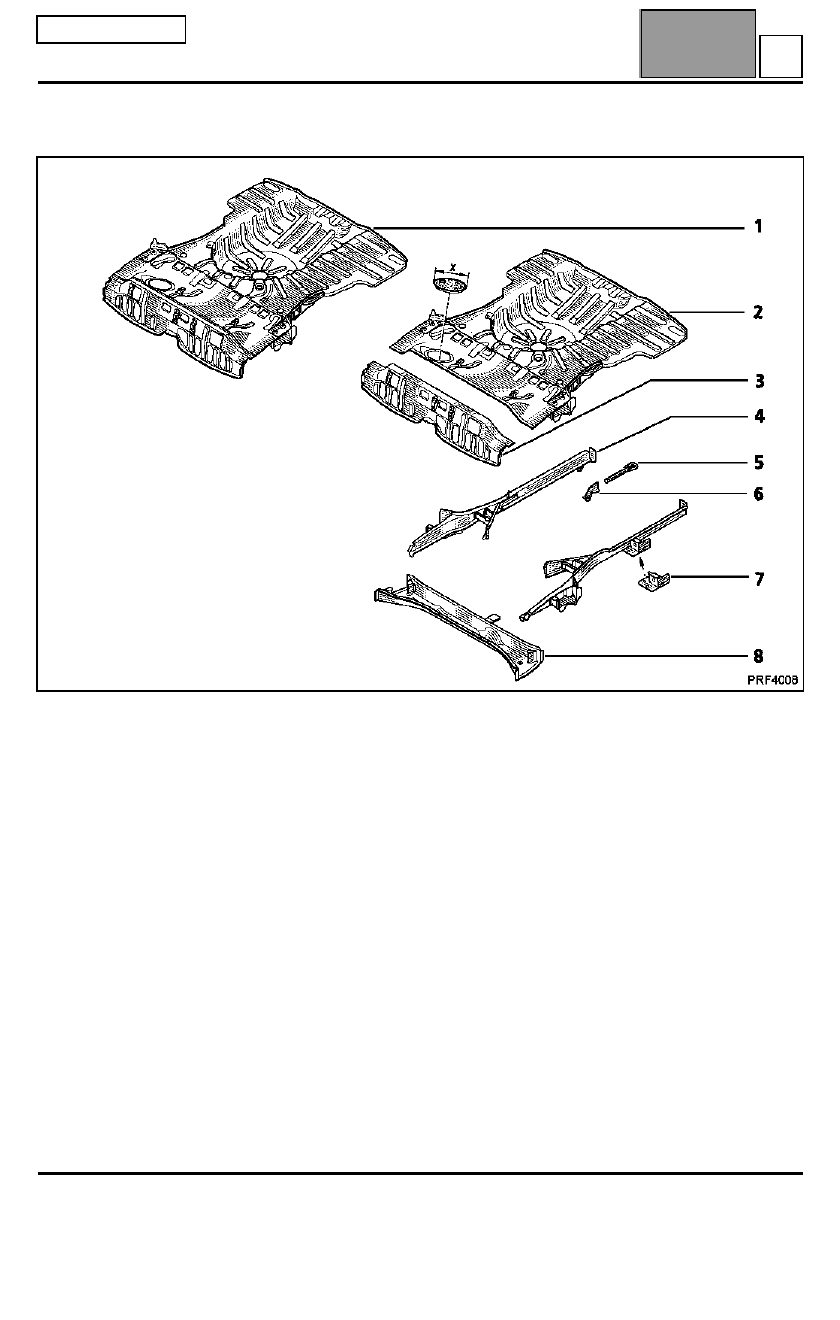

НИЖНЯЯ ЧАСТЬ КУЗОВА

1

Задний пол в сборе

2

Задняя часть пола

3

Передняя поперечина заднего пола

4

Задний лонжерон

5

Буксировочная проушина

6

Кронштейн крепления буксировочной проушины

7

Кронштейн крепления выпускного трубопровода

8

Задняя центральная поперечина

J

ОБЩИЕ СВЕДЕНИЯ

Наименование деталей (деталировочный чертеж)

40A

40A-25

МОДИФИКАЦИИ B, C

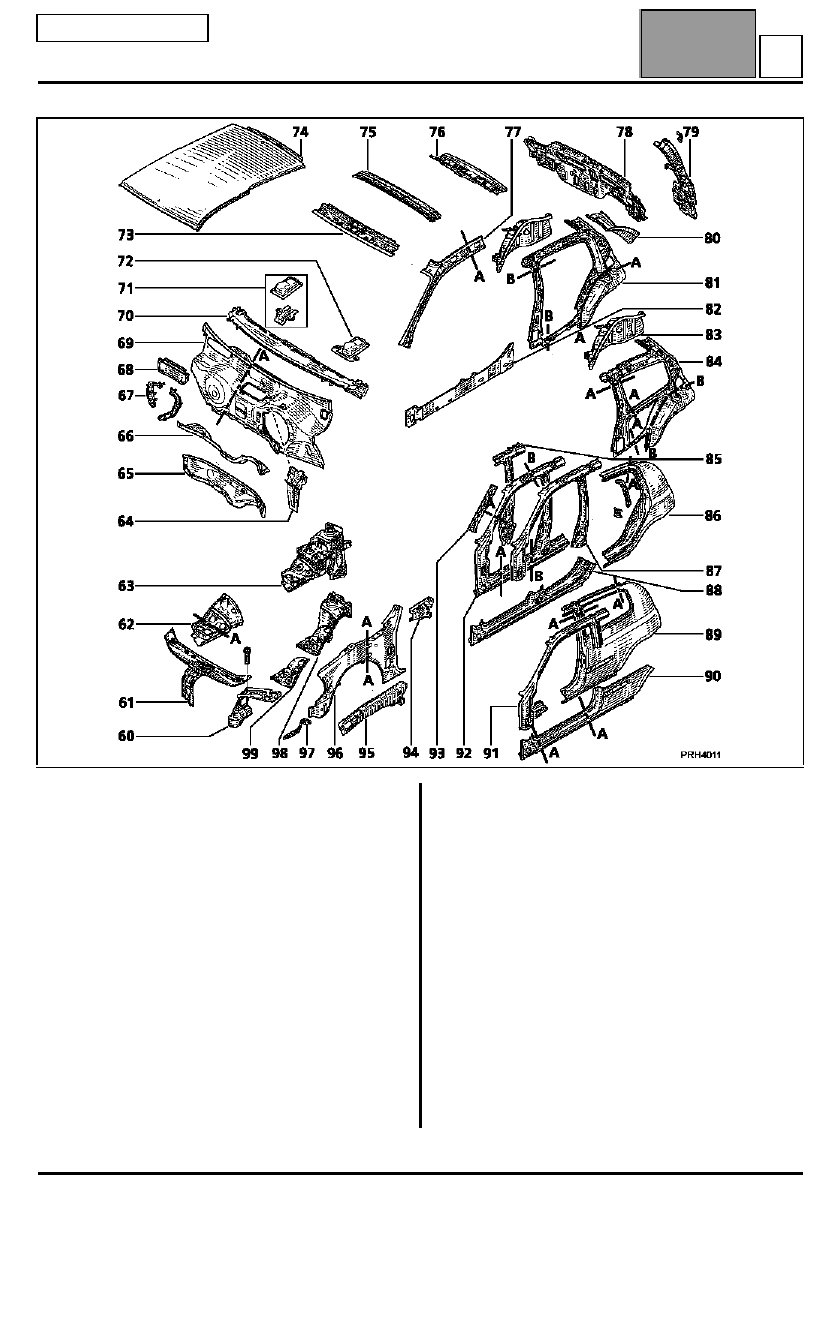

ВЕРХНЯЯ ЧАСТЬ КУЗОВА

* 60

 Панель крепления блок-фары

* 61

 Передняя верхняя поперечина

* 62A

 Передняя часть правой колесной арки

* 63

 Правая колесная арка в сборе

* 64

 Кронштейн крепления стеклоочистителя

* 65

 Накладка стенки ниши воздухозабора

* 66

 Центральная часть стенки ниши воздухозабора

67

 Сдвоенный кронштейн крепления педального узла

68

 Заглушка отверстия в щитке передка при отсутствии

климатической установки

69A

 Щиток передка (разрез по линии A)

* 70

 Нижняя поперечина проема ветрового окна

71

 Кронштейн крепления рулевой колонки на автомобилях

с правосторонним рулевым управлением

72

 Кронштейн крепления рулевой колонки на автомобилях

с левосторонним рулевым управлением

73

 Передняя поперечина крыши

74

 Крыша

75

 Центральная поперечина крыши

76

 Задняя поперечина крыши

77

 Внутренняя панель стойки рамы ветрового окна

(модификация B)

77A

 Внутренняя панель стойки рамы ветрового окна

(модификация C)

* 78

 Задняя панель кузова

* 79

 Панель крепления фонаря

* 80

 Верхний желоб панели крыла

* 81

 Внутренняя панель боковины (модификация B)

* 81AA  Наружная колесная арка (модификация B)

81BB

  Внутренняя панель средней стойки (модификация B)

* 82

  Усилитель нижней секции боковины кузова

* 83

  Внутренняя колесная арка

* 84

  Внутренняя панель боковины (модификация C)

* 84AA

  Внутренняя панель средней стойки (модификация C)

* 84BB

  Наружная колесная арка (модификация C)

85

 Усилитель средней стойки

* 86

  Панель крыла (модификация VB)

* 87

  Верхняя секция боковины кузова (модификация B)

88

  Нижняя секция боковины кузова (модификация B)

* 89

  Панель крыла (модификация C)

* 89AA

  Панель крыла (модификация C)

* 90AA

  Нижняя секция боковины кузова под дверью

* 91

  Верхняя секция боковины кузова (модификация C)

* 92

  Передняя часть боковины кузова

* 92AA

  Передняя стойка (модификации B и C)

* 92BB

  Средняя стойка (модификация B)

* 93

  Кронштейн внутренней накладки двери

* 94

  Усилитель задней части брызговика

* 95

  Усилитель передней части брызговика

* 96

  Брызговик

* 96AA

  Внутренняя панель передней стойки

* 97

  Кронштейн крепления бампера

* 98

  Левая колесная арка в сборе

* 99

  Передняя часть левой колесной арки

* В зоне проведения ремонтных работ детали должны цинковаться гальваническим методом.

J

ОБЩИЕ СВЕДЕНИЯ

Наименование деталей (деталировочный чертеж)

40A

40A-26

МОДИФИКАЦИЯ L

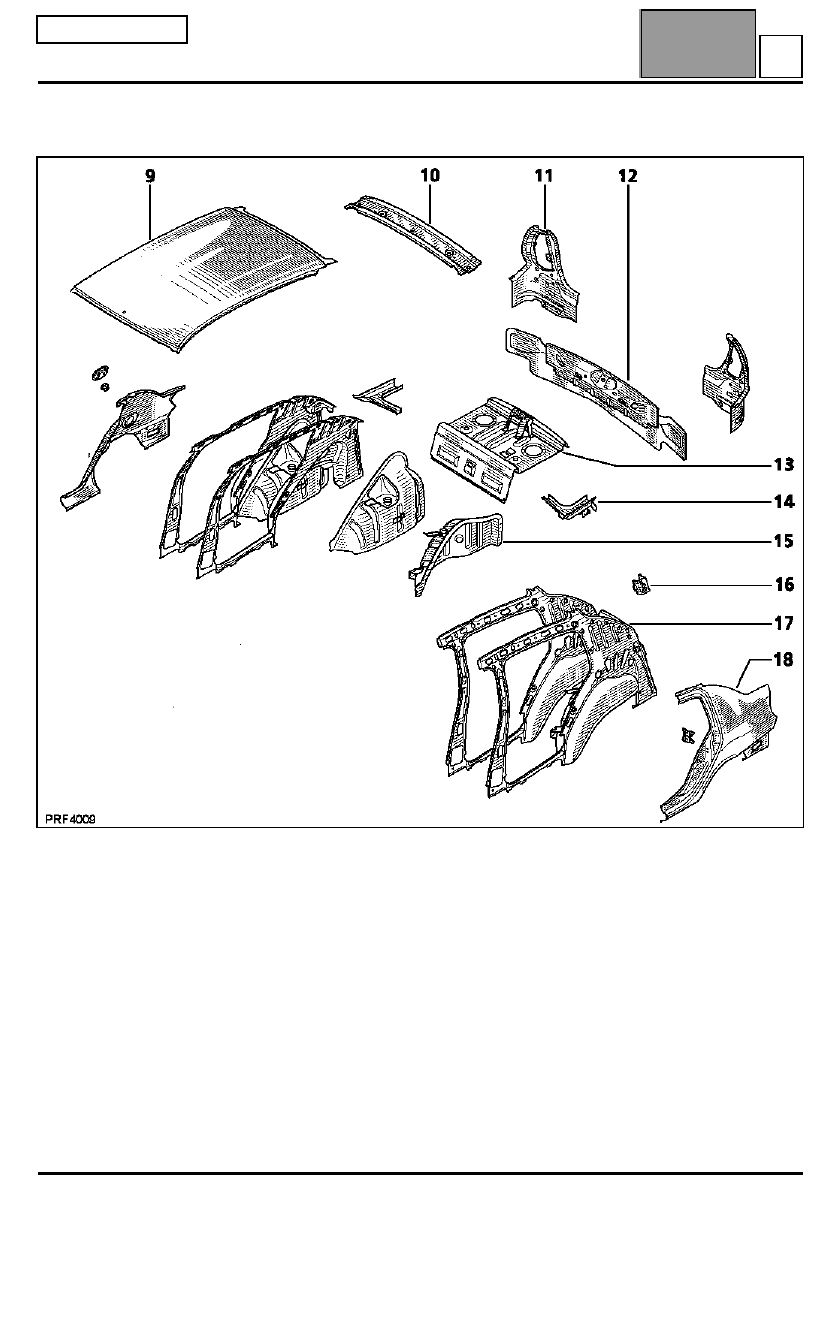

ВЕРХНЯЯ ЧАСТЬ КУЗОВА



9

Крыша



10

Задняя поперечина крыши



11

Кронштейн заднего фонаря



12

Задняя панель кузова



13

Задняя центральная полка



14

Верхний боковой желоб



15

Внутренняя колесная арка



16

Скоба крепления домкрата

* 17

Внутренняя панель боковины

* 18

Панель заднего крыла

* В зоне проведения ремонтных работ детали должны цинковаться гальваническим методом.

J

ОБЩИЕ СВЕДЕНИЯ

Наименование деталей (деталировочный чертеж)

40A

40A-27

МОДИФИКАЦИИ B, C

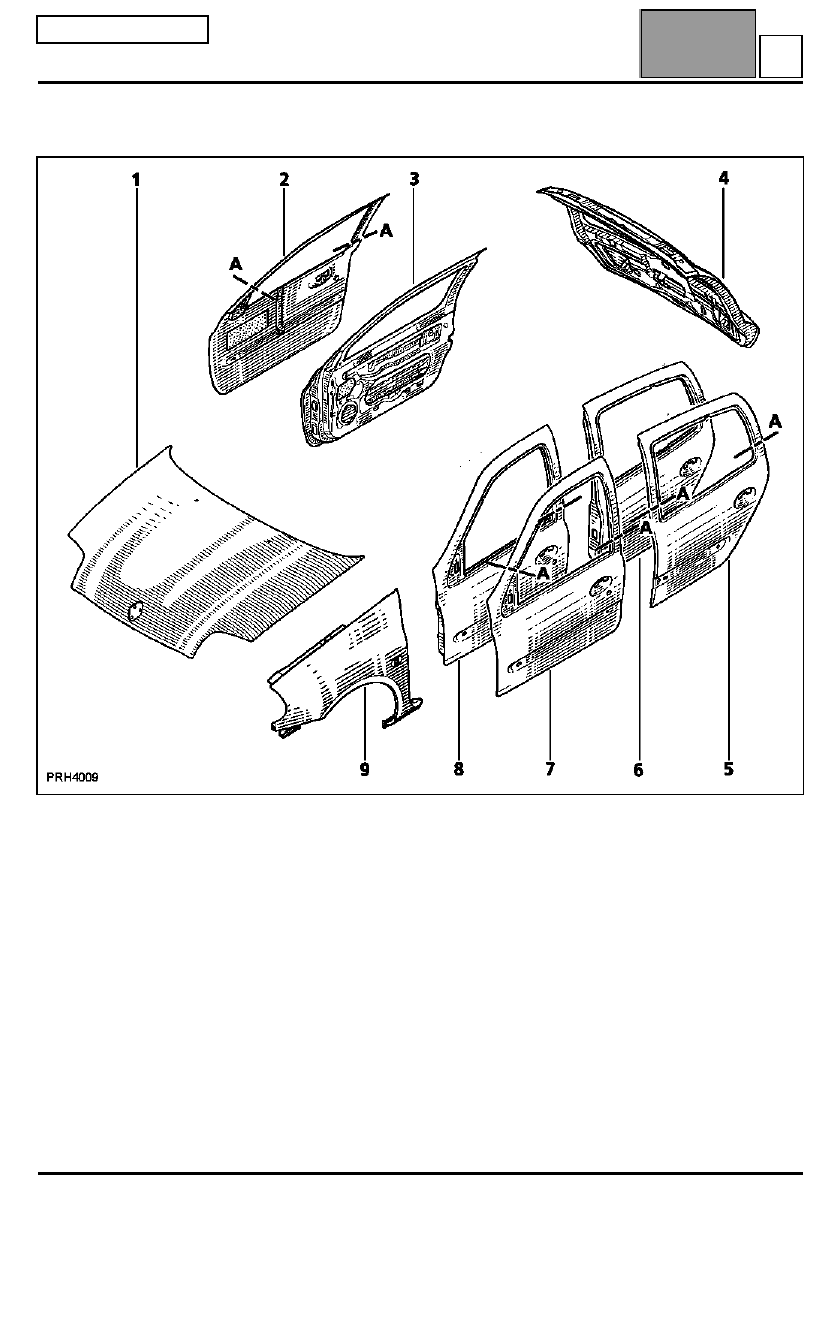

СЪЕМНЫЕ ДЕТАЛИ

* 1

Капот

* 2

Панель передней двери (модификация C) разрез по линии A

* 3

Передняя дверь (модификация C)

* 4

Дверь задка

* 5

Панель задней двери с разрезом по линии A

* 6

Задняя дверь

* 7

Панель передней двери (модификация В) разрез по линии A

* 8

Передняя дверь (модификация B)



9

Переднее крыло

* В зоне проведения ремонтных работ деталь должна цинковаться гальваническим методом.

J
