ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ
Ремень привода ГРМ
11A
11A-12

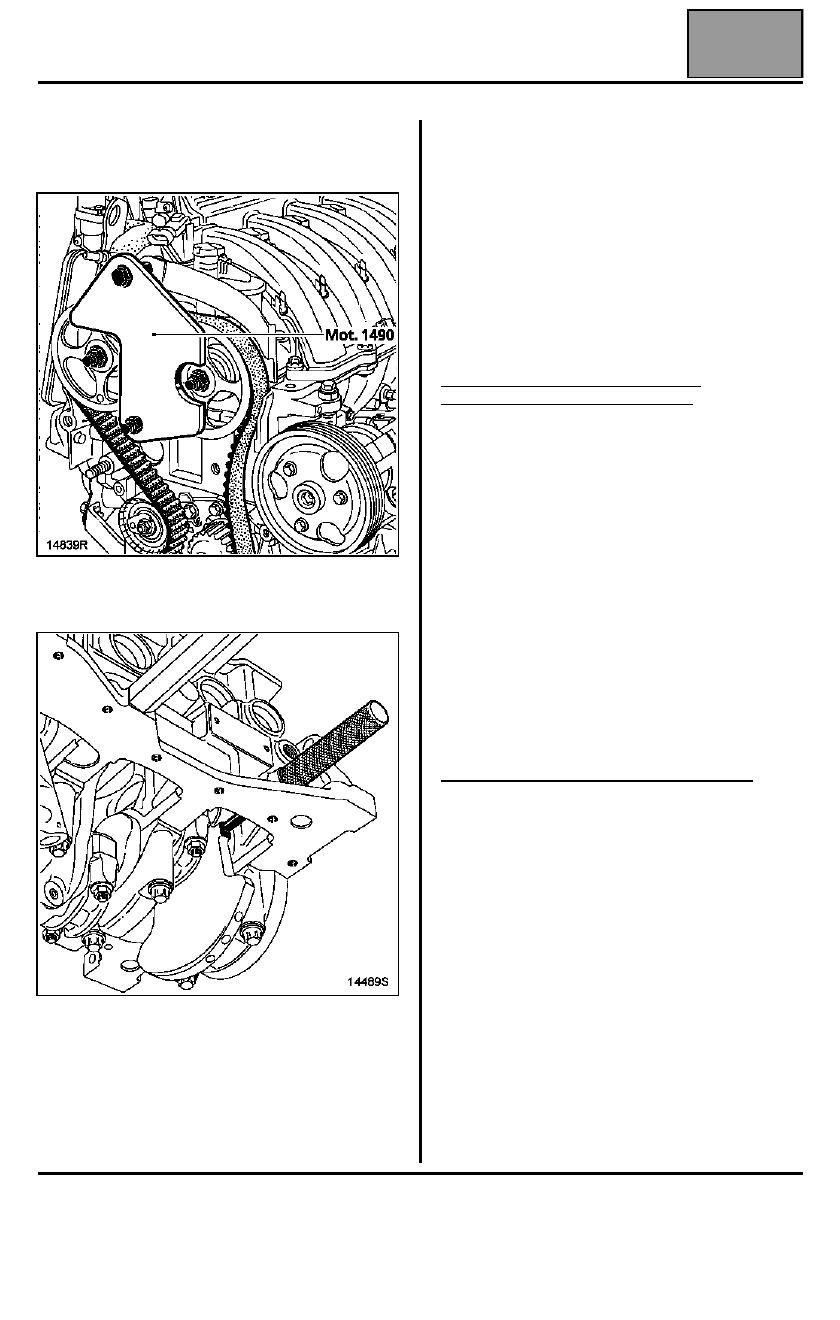

Установите приспособление для фиксации
зубчатых шкивов распределительных валов
Mot. 1490.
Убедитесь, что коленчатый вал надежно
заблокирован фиксатором Mot. 1489.
Затяните болт крепления шкива коленчатого вала
моментом 2 даН.м, затем доверните на 135°°°° ±
±
±
± 15°°°°
(при этом коленчатый вал должен быть
заблокирован фиксатором верхней мертвой точки).
Затяните гайку зубчатого шкива
распределительного вала впускных клапанов
моментом 3 даН.м, затем доверните ее на угол 84°°°°.
Затяните гайку зубчатого шкива
распределительного вала выпускных клапанов
моментом 3 даН.м, затем доверните ее на угол 84°°°°.
Снимите приспособление Mot. 1496 для фиксации
распределительных валов, приспособление
Mot. 1490 для фиксации зубчатых шкивов
распределительных валов и фиксатор верхней
мертвой точки Mot. 1489.
Проверка установки фаз газораспределения и
натяжения ремня привода ГРМ.
Проверка натяжения ремня привода
газораспределительного механизма
Проверните коленчатый вал на два оборота по
часовой стрелке (если смотреть со стороны
привода ГРМ) до окончания проворота, вверните
фиксатор Mot. 1489 в блок цилиндров и медленно
без рывков подведите коленчатый вал до
положения упора на фиксатор.
Выньте фиксатор верхней мертвой точки.
Убедитесь в совмещении меток обводного ролика,
в противном случае повторите процедуру
натяжения ремня. Ослабьте гайку натяжного
ролика не более чем на один оборот, удерживая
ролик шестигранным ключом на 6 мм.
Совместите подвижный указатель с неподвижным
и затяните гайку моментом 2,7 даН.м.
Проверка установки фаз газораспределения
Перед проверкой установки фаз
газораспределения убедитесь в правильном
положении указателей натяжного ролика.
Вверните фиксатор Mot. 1489 в блок цилиндров,
затем проверните коленчатый вал так, чтобы он
уперся в фиксатор.
Установите (не прилагая усилий) приспособление
Mot. 1496 для фиксации зубчатых шкивов
распределительных валов (пазы
распределительных валов должны находиться в
горизонтальном положении). Если приспособление
не удается установить, необходимо повторно
установить фазы газораспределения и
отрегулировать натяжение ремня привода
газораспределительного механизма.
