ПОДУШКИ БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ

БЕЗОПАСНОСТИ

ЭБУ подушек безопасности

88C

88C-7

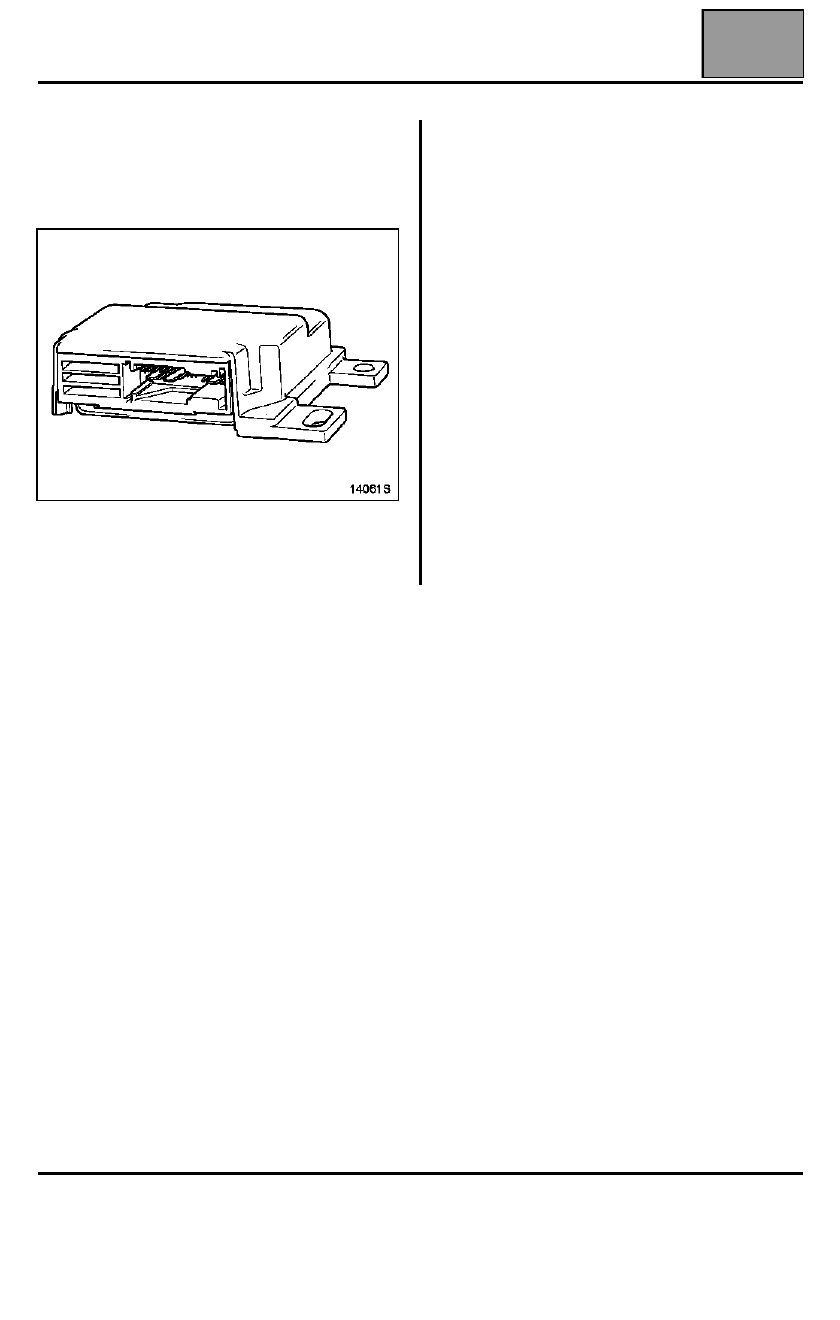

УСТАНОВКА

Соблюдайте направление установки ЭБУ. Стрелка
должна быть обращена к передней части
автомобиля.

Затяните детали крепления моментом 0,8 даН.м и
только потом подключите ЭБУ.

КОНФИГУРАЦИЯ ЭБУ

После установки нового ЭБУ следует проверить с
помощью диагностического прибора настойки
конфигураций:
– наличие передней подушки безопасности

пассажира,

– наличие боковых подушек безопасности,
– наличие системы блокировки с помощью ключа

подушек безопасности пассажира.

Сигнальная лампа подушки безопасности
продолжает гореть, если такая настройка не была
выполнена:

●

Только с помощью приборов NXR, CLIP и

OPTIMA 5800

1. Выберите меню "Диагностика".
2. Выберите и подтвердите тип автомобиля.
3. Выберите систему для диагностики "Подушки

безопасности" и подтвердите выбор.

4. Выберите меню "Команды".
5. Выберите и подтвердите функцию

"Конфигурирование".

6. Проверьте правильность конфигурации в меню

"Считывание конфигурации".

ПОДУШКИ БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ

БЕЗОПАСНОСТИ

ЭБУ подушек безопасности

88C

88C-8

ПОДКЛЮЧЕНИЕ (БЕЗ БОКОВЫХ ПОДУШЕК)

ПРИМЕЧАНИЕ: разъем электронного блока имеет
следующую особенность: при отсоединении он
замыкает накоротко цепи воспламенения. Шунты,
расположенные напротив каждой цепи
преднатяжителей ремней безопасности или
подушек безопасности, предотвращают
самопроизвольное срабатывание этих систем
(например, из-за антенного эффекта).

30-контактный разъем желтого цвета (вариант
наиболее полного подключения)

50-контактный разъем оранжевого цвета (при
наличии боковых подушек)

Контакт

Наименование

1

"+" преднатяжителя ремня
безопасности водителя

2

Преднатяжитель ремня безопасности
водителя

3

"+" Преднатяжителя ремня
безопасности пассажира

4

"-" преднатяжителя ремня
безопасности пассажира

5

"+" после замка зажигания

6

"Масса"

7

Сигнальная лампа подушки
безопасности на щитке приборов

8

Не используется

9

Диагностическая линия K

10

"+" подушки безопасности водителя

11

"-" подушки безопасности водителя

12

Не используется

13

"+" подушки безопасности пассажира

14

"-" подушки безопасности пассажира

15

Не используется

16 - 19

Шунт

20

"Масса"

21

Шунт

22

Шунт

23

Диагностическая линия L

24

Не используется

25

Шунт

26

Шунт

27

Не используется

28

Шунт

29

Шунт

30

Не используется

Контакт

Наименование

1

"+" преднатяжителя ремня
безопасности водителя

2

Преднатяжитель ремня безопасности
водителя

3

"+" Преднатяжителя ремня
безопасности пассажира

4

"-" преднатяжителя ремня
безопасности пассажира

5

"+" после замка зажигания

6

"Масса"

7

Сигнальная лампа подушки
безопасности на щитке приборов

8

Выключатель блокировки подушки
безопасности ("+")

9

Диагностическая линия K

10

"+" подушки безопасности водителя

11

"-" подушки безопасности водителя

12

Диагностическая линия L

13

"+" подушки безопасности пассажира

14

"-" подушки безопасности пассажира

15

Выключатель блокировки подушки
безопасности ("-")

16

"+" боковой подушки безопасности
водителя

17

"-" боковой подушки безопасности
водителя

18

"-" боковой подушки безопасности
пассажира

19

"+" боковой подушки безопасности
пассажира

20

Сигнал датчика бокового удара со
стороны водителя

21

"-" датчика бокового удара со стороны
водителя

22

"-" датчика бокового удара со стороны
пассажира

23

Сигнал датчика бокового удара со

стороны пассажира

24 - 25

Не используется

26 - 29

Шунт

30

Не используется

31 - 32

Шунт

33 - 34

Не используется

35 - 36

Шунт

37

Не используется

38 - 39

Шунт

40

Не используется

41 - 44

Шунт

45 - 50

Не используется

ПОДУШКИ БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ

БЕЗОПАСНОСТИ

ЭБУ подушек безопасности

88C

88C-9

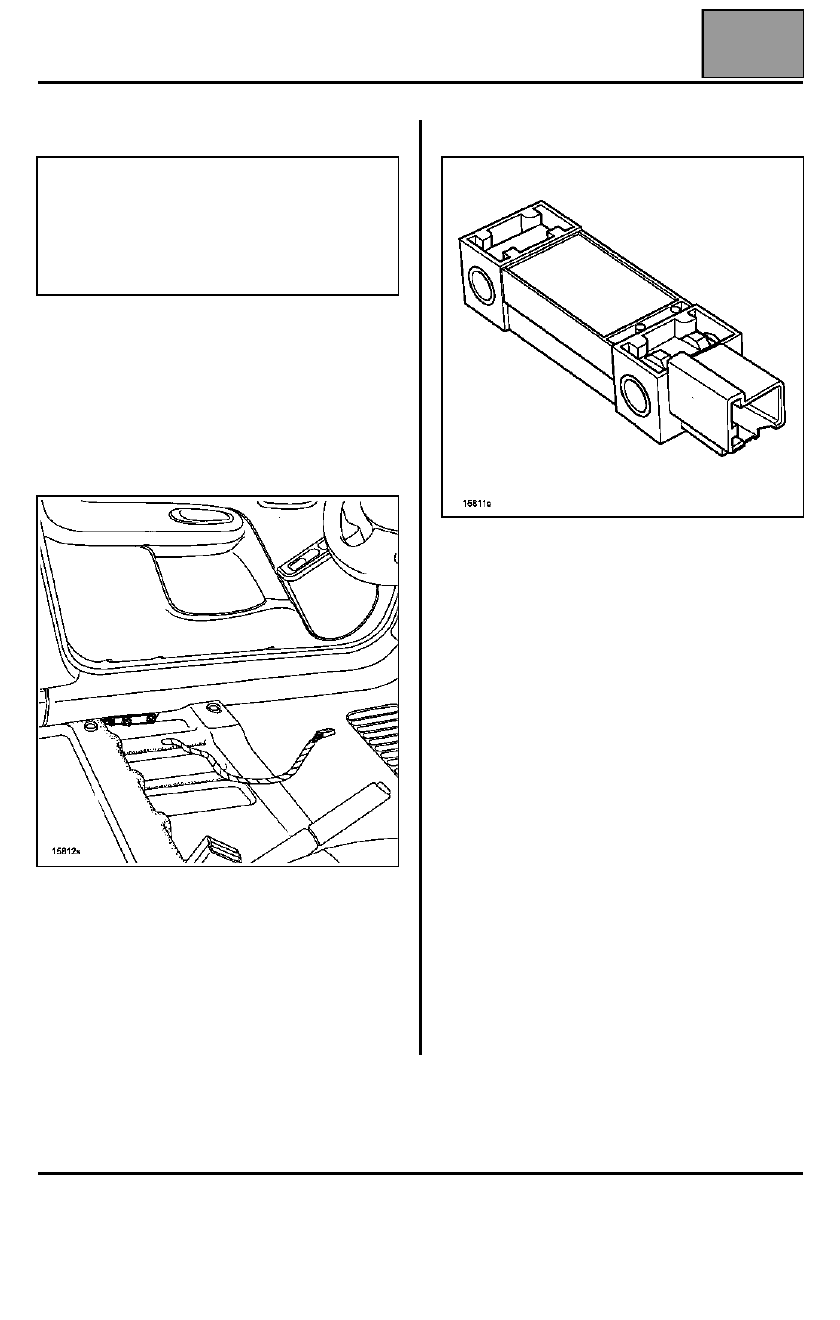

ДАТЧИКИ БОКОВОГО УДАРА

СНЯТИЕ

Датчики установлены с каждой стороны под
облицовкой порога.

Выверните два болта крепления датчика,
пропустив ключ под салазками сидения.

Отсоедините колодку проводов от датчика.

ПРИМЕЧАНИЕ: снимать сиденье не требуется.

Снятый датчик.

При срабатывании подушки безопасности или
преднатяжителя ремня безопасности электронный
блок полностью блокируется, а на щитке приборов
загорается сигнальная лампа подушки
безопасности.

В этом случае датчик бокового удара и ЭБУ
подлежат обязательной замене. (Под
воздействием энергии воспламенения некоторые
элементы утрачивают номинальные
характеристики).

УСТАНОВКА

При установке отрегулируйте положение датчика
при помощи установочного выступа и обязательно
проверьте надежность фиксации перед
подключением разъема (момент затяжки:
0,7 даНм).

После замены неисправных деталей и соединения
разъемов произведите проверку с помощью
диагностического прибора.
Если все характеристики в пределах нормы,
разблокируйте электронный блок, в противном
случае см. раздел "Диагностика".

ПРИМЕЧАНИЕ. Датчики бокового удара не
требуют программирования.

ВАЖНОЕ ЗАМЕЧАНИЕ! Перед снятием одного
из боковых датчиков удара заблокируйте
электронный блок с помощью диагностического
прибора.
При этом все цепи воспламенения блокируются,
а на щитке приборов загорается сигнальная
лампа подушек безопасности.

ПОДУШКИ БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ

БЕЗОПАСНОСТИ

ЭБУ подушек безопасности

88C

88C-10

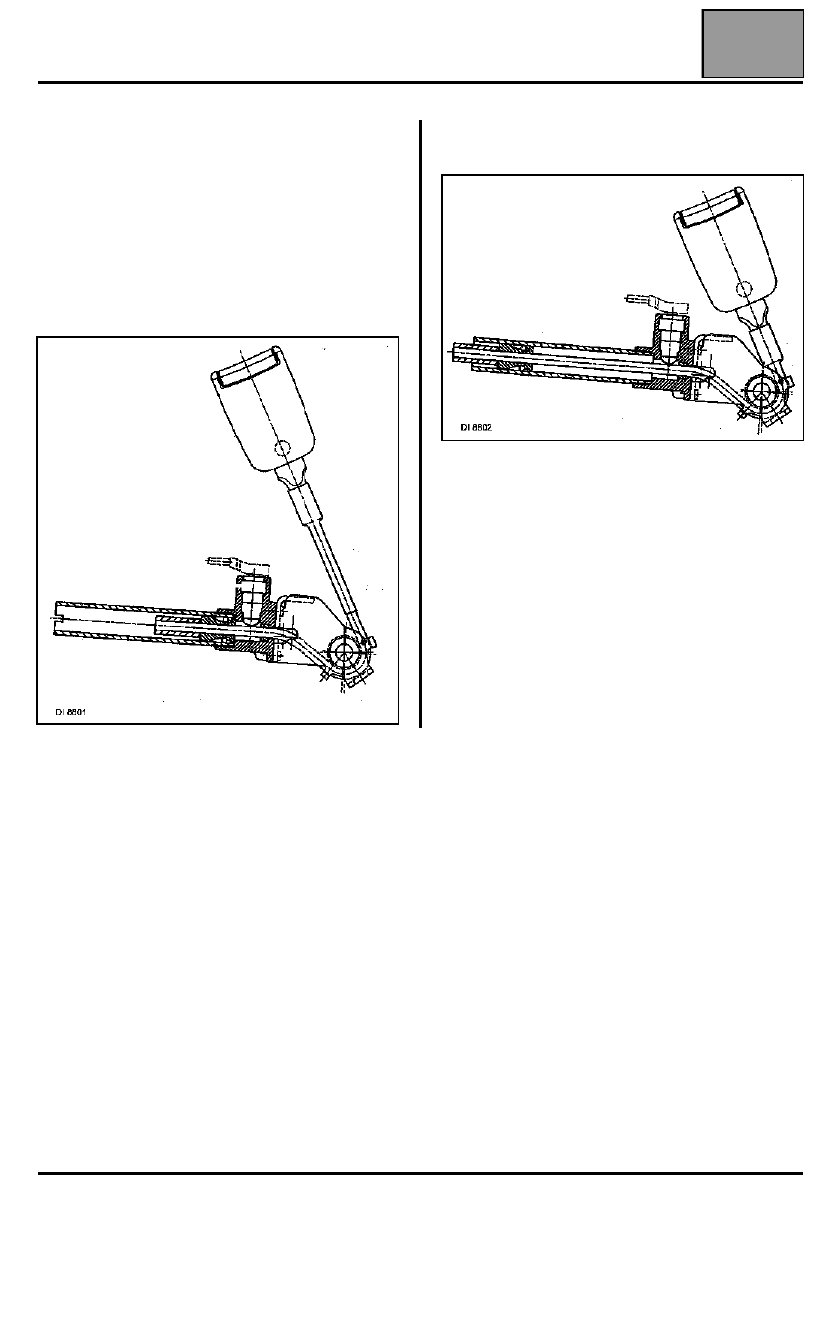

ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ

ОПИСАНИЕ

Автомобили оснащены преднатяжителями ремней
безопасности передних сидений.

ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ

ПРИМЕЧАНИЕ: данная система активизируется
при вк лючении зажигания.

При срабатывании система оттягивает замок назад
до 100 мм, (не более).
